Номер по Госреестру СИ: 90370-23
90370-23 Капсюли микрофонные конденсаторные
(тип 3ХХ)
Назначение средства измерений:
Капсюли микрофонные конденсаторные тип 3ХХ (далее - капсюли) предназначены для измерений звукового давления в воздушной среде в комплекте с предварительными усилителями, в составе звукоизмерительной аппаратуры.
Внешний вид.

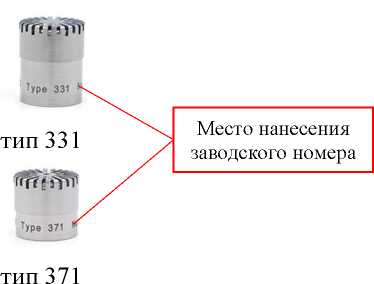

Капсюли микрофонные конденсаторные
Рисунок № 1
Внешний вид.

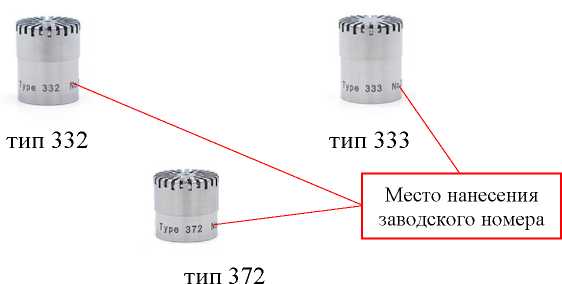

Капсюли микрофонные конденсаторные
Рисунок № 2
Знак утверждения типа
Знак утверждения типа наносится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 5 «Подготовка к работе и порядок работы» документа «Капсюли микрофонные конденсаторные тип 3ХХ. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 ноября 2018 поверочной схемы для средств измерений и аудиометрических шкал»;
Стандарт предприятия HANGZHOU «Единые технические и метрологические конденсаторные тип 3ХХ. СП 3ХХ».
г. № 2537 «Об утверждении государственной звукового давления в воздушной среде
CRYSOUND ELECTRONICS CO., LTD. требования на капсюли микрофонные
HANGZHOU CRYSOUND ELECTRONICS CO., LTD. («CRYSOUND»), Китай
Адрес: № 31-1, Xianxing Road, Xianlin Industrial Park, Yuhang District, Hangzhou, Zhejiang., P.R. China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия капсюлей основан на преобразовании колебаний звукового давления (далее - ЗД) в воздухе в электрические колебания с помощью легкой подвижной мембраны. Мембрана и неподвижный электрод капсюля электрически изолированы друг от друга и являются обкладками конденсатора. Под воздействием колебаний ЗД ёмкость конденсатора изменяется и приводит к появлению на контактах капсюля переменного напряжения, пропорционального ЗД.
Конструктивно капсюли состоят из корпуса, изолятора, неподвижного электрода и мембраны, которые образуют замкнутую камеру, связанную с окружающей средой специальным отверстием для выравнивания медленно меняющегося статического (атмосферного) давления. Чувствительным элементом является мембрана. На неподвижный электрод капсюлей нанесён тонкий слой электрета, сохраняющего электрический заряд, необходимый для работы капсюлей.
Капсюли выпускаются в следующих модификациях: тип 331, тип 332, тип 333, тип 371 и тип 372. Помимо метрологических характеристик, модификации капсюлей отличаются типом акустического поля, в котором они используются для работы.
Капсюли применяются в комплекте с усилителями предварительными микрофонными тип 506, тип 507, тип 508, тип 509, тип 510 и тип 512.
Нанесение знака поверки на капсюли не предусмотрено. Пломбирование капсюлей не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр, наносится на капсюли методом гравировки в формате цифрового обозначения. Общий вид капсюлей и место нанесения заводского номера представлены на рисунке 1.
Рисунок 1 - Общий вид капсюлей и место нанесения заводского номера
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение характеристики для модификации | ||||
тип 331 |
тип 332 |
тип 333 |
тип 371 |
тип 372 | |
Уровень чувствительности по холостому ходу на частоте 250 Гц, дБ (исх. 1 В/Па) |
-28,0±2 |
-30,0±2 |
-26,0±2 |
-38,0±2 |
-38,0±2 |
Диапазон частот при нормированной неравномерности относительно 250 Гц, Гц ±2 дБ |
от 3,15 до 16000 |
от 3,15 до 10000 |
от 3,15 до 20000 |
от 3,15 до 40000 |
от 3,15 до 20000 |
±1 дБ |
от 12,5 до 10000 |
от 12,5 до 7500 |
от 12,5 до 10000 |
от 12,5 до 20000 |
от 10 до 7000 |
Уровень собственных шумов, дБА, не более |
19 |
19 |
18 |
25 |
25 |
Верхний предел динамического диапазона (при коэффициенте нелинейных искажений не более 3 %) на частоте 1 кГц, дБ (исх. 20 мкПа), не менее |
148 |
148 |
148 |
160 |
160 |
Коэффициент влияния температуры на уровень чувствительности, дБ/°С, не более |
0,04 |
0,03 |
0,03 |
0,03 |
0,02 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение характеристики для модификации | ||||
тип 331 |
тип 332 |
тип 333 |
тип 371 |
тип 372 | |
Тип акустического поля |
свободное |
давления |
свободное |
свободное |
давления |
Внешнее напряжение поляризации, В |
0 |
0 |
0 |
0 |
0 |
Габаритные размеры, мм, не более диаметр (с сеткой) |
13,20±0,03 |
13,20±0,03 |
13,20±0,03 |
13,20±0,03 |
13,20±0,03 |
высота (с сеткой) |
16,2 |
16,2 |
16,2 |
12,6 |
12,6 |
Масса, г, не более |
8 |
8 |
8 |
6,5 |
6,5 |
Продолжение таблицы 2
Наименование характеристики |
Значение характеристики для модификации | ||||
тип 331 |
тип 332 |
тип 333 |
тип 371 |
тип 372 | |
Нормальные условия применения: | |||||
температура окружающего воздуха, °С |
от +20 до +26 | ||||
относительная влажность окружающего воздуха, % |
от 40 до 70 | ||||
атмосферное давление, кПа |
от 97 до 103 | ||||
Рабочие условия применения: | |||||
температура окружающего воздуха, °С |
от - |
10 до +50 | |||
относительная влажность окружающего воздуха, % |
от 30 до 80 | ||||
атмосферное давление, кПа |
от 97 до 103 |
