Номер по Госреестру СИ: 92454-24
92454-24 Уши искусственные
(CRYSOUND)
Назначение средства измерений:
Уши искусственные CRYSOUND (далее - CRYSOUND) в комплекте с измерительной аппаратурой предназначены для измерений уровней звукового давления, воспроизводимого аудиометрическими телефонами или слуховыми аппаратами воздушного звукопроведения.
Внешний вид.
Уши искусственные
Рисунок № 1
Внешний вид.
Уши искусственные
Рисунок № 2
Внешний вид.
Уши искусственные
Рисунок № 3
Внешний вид.
Уши искусственные
Рисунок № 4
Внешний вид.
Уши искусственные
Рисунок № 5
Общие сведения
Дата публикации - 25.06.2024
Срок свидетельства - 24.06.2029
Номер записи - 194300
ID в реестре СИ - 1417204
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
тип 318, CRY711,
Производитель
Изготовитель - HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND")
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 20
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1493 от 2024.06.24 ПРИКАЗ_Об утверждении типов средств измерений (14)
Наличие аналогов СИ: Уши искусственные (CRYSOUND)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
90370-23 01.11.2028 |
Капсюли микрофонные конденсаторные, тип 3ХХ HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND") (КИТАЙ ) |
ОТ МП |
1 год |
|
92454-24 24.06.2029 |
Уши искусственные, CRYSOUND HANGZHOU CRYSOUND ELECTRONICS CO., LTD. ("CRYSOUND") (КИТАЙ ) |
ОТ МП |
1 год |
Кто поверяет Уши искусственные (CRYSOUND)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 22 | 7 | 18 | 4 | 0 | 22 | 18 | 4 |
Стоимость поверки Уши искусственные (CRYSOUND)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист эксплуатационной документации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Подготовка к работе и порядок работы» документа «Уши искусственные CRYSOUND. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандартаот 30 ноября 2018 г. № 2537 «Об утверждении государственной поверочной схемы для средств измерений звукового давления в воздушной среде и аудиометрических шкал»;
Стандарт предприятия HANGZHOU CRYSOUND ELECTRONICS CO., LTD. «Единые технические и метрологические требования на уши искусственные CRYSOUND».
ПравообладательHANGZHOU CRYSOUND ELECTRONICS CO., LTD. («CRYSOUND»), Китай Адрес: № 31-1, Xianxing Road, Xianlin Industrial Park, Yuhang District, Hangzhou, Zhejiang., P.R. China
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес юридического лица: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Адрес места осуществления деятельности: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ФГУП «ВНИИФТРИ»
Принцип действия CRYSOUND основан на преобразовании звукового давления в акустической камере связи, в электрические сигналы с последующим измерением с помощью измерительной аппаратуры.
Конструктивно CRYSOUND включают в себя камеру связи акустическую и микрофон измерительный (комбинация капсюля микрофонного конденсаторного и усилителя предварительного).
CRYSOUND выпускаются в следующих модификациях: тип 317, тип 318, тип 319 и тип 711. Модификации отличаются объёмом камеры связи акустической и чувствительностью микрофона измерительного.
Нанесение знака поверки на CRYSOUND не предусмотрено. Пломбирование CRYSOUND не предусмотрено. Серийный номер, идентифицирующий каждый экземпляр, наносится на CRYSOUND методом гравировки в формате цифрового обозначения. Общий вид CRYSOUND и место нанесения серийного номера представлены на рисунках 1-4.
Место нанесения серийного номера

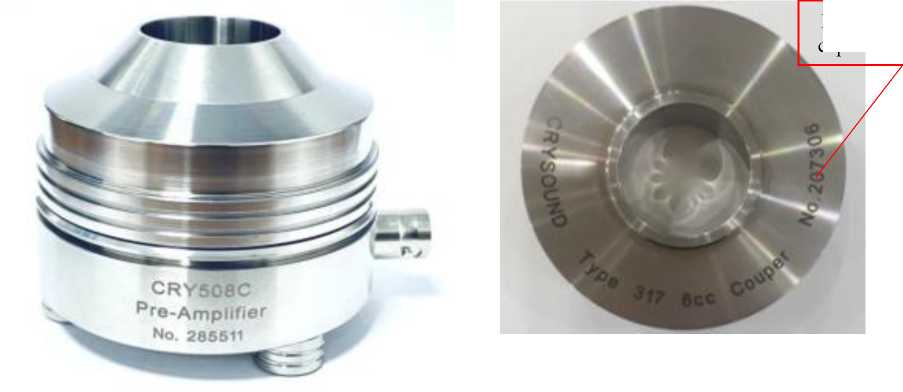

Рисунок 1 - Общий вид CRYSOUND тип 317 и место нанесения серийного номера
Место нанесения серийного номера

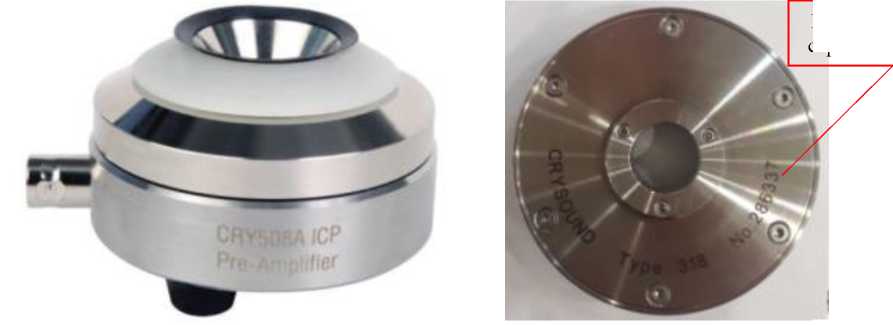

Рисунок 2 - Общий вид CRYSOUND тип 318 и место нанесения
серийного номера

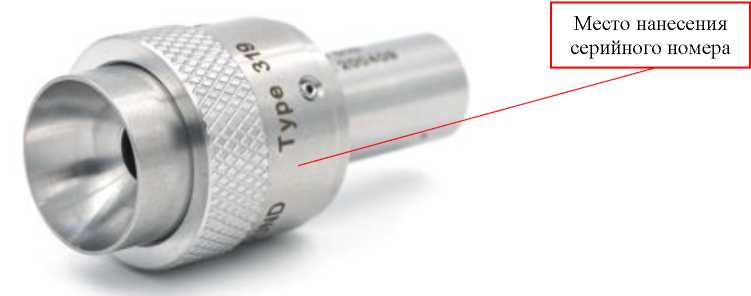

Рисунок 3 - Общий вид CRYSOUND тип 319 и
место нанесения
серийного номера

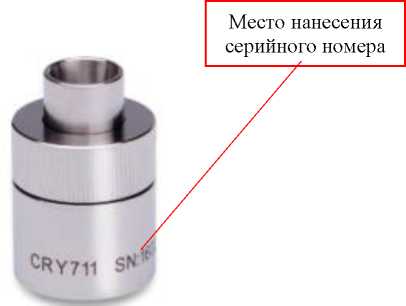

Рисунок 4 - Общий вид CRYSOUND тип 711 и место нанесения
серийного номера
Таблица 3 - Комплектность CRYSOUND
|
Наименование |
Обозначение |
Количество | |||
|
Камера связи акустическая |
тип 317 |
тип 318 |
тип 319 |
тип 711 |
1 шт. |
|
Капсюль микрофонный конденсаторный |
тип 312* |
тип 332 |
тип 372 |
тип 372 |
1 шт. |
|
Усилитель предварительный |
CRY508С |
CRY508A |
CRY510 |
CRY508A или CRY506 |
1 шт. |
|
Руководство по эксплуатации |
- |
- |
- |
- |
1 экз. |
|
Паспорт |
- |
- |
- |
- |
1 экз. |
|
* с защитной сеткой и кольцевым адаптером | |||||
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
тип 317 |
тип 318 |
тип 319 |
тип 711 | |
|
Диапазон частот, Гц |
от 125 до 8000 |
от 100 до 10000 |
от 125 до 8000 |
от 100 до 10000 |
|
Уровень собственных шумов, дБ (исх. 20 мкПа), не более |
24 |
30 |
32 |
32 |
|
Номинальный уровень чувствительности на частоте 250 Гц микрофона* из состава уха искусственного, дБ (исх. 1 В/Па) |
-26,0±2,0 |
-29,0±2,0 |
-38,0±2,0 |
-38,0±2,0** |
|
Пределы допускаемой относительной погрешности измерений уровня звукового давления в камере связи, дБ 100 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,7 |
|
125 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,7 |
|
160 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,7 |
|
200 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,6 |
|
250 Гц |
±0,25 |
±0,25 |
±0,25 |
±0,6 |
|
315 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,6 |
|
400 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,6 |
|
500 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,3 |
|
630 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,6 |
|
800 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,6 |
|
1000 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,7 |
|
1250 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,7 |
|
1600 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,7 |
|
2000 Гц |
±0,5 |
±0,5 |
±0,5 |
±0,8 |
|
2500 Гц |
±0,75 |
±0,5 |
±0,5 |
±0,8 |
|
3150 Гц |
±1,0 |
±0,5 |
±0,5 |
±0,9 |
|
4000 Гц |
±1,25 |
±0,5 |
±0,5 |
±1,0 |
|
5000 Гц |
±1,5 |
±0,75 |
±0,75 |
±1,2 |
|
6300 Гц |
±1,75 |
±1,0 |
±1,0 |
±1,2 |
|
8000 Гц |
±2,0 |
±1,25 |
±1,25 |
±1,7 |
|
10000 Гц |
- |
±1,5 |
- |
±2,2 |
1
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
тип 317 |
тип 318 |
тип 319 |
тип 711 | |
|
Эквивалентный объём капсюля микрофонного из состава уха 3 искусственного, мм3 |
130±30 | |||
|
Эффективный объём, мм3, не более |
5780±130 |
- |
2000±70 |
20 |
|
Номинальное акустическое передаточное сопротивление, дБ (исх. 1 МПа^с/м3) 100 Гц |
25,8±1,5 |
44,8±0,7 | ||
|
125 Гц |
- |
24,4±1,5 |
- |
42,9±0,7 |
|
160 Гц |
- |
23,2±1,5 |
- |
40,8±0,7 |
|
200 Гц |
- |
23,0±1,5 |
- |
39,0±0,6 |
|
250 Гц |
- |
23,5±1,5 |
- |
370±06 |
|
315 Гц |
- |
22,1±1,5 |
- |
35,0±0,6 |
|
400 Гц |
- |
23,4±1,5 |
- |
33,0±0,6 |
|
500 Гц |
- |
21,4±1,5 |
- |
31,1±0,3 |
|
630 Гц |
- |
19,0±1,5 |
- |
29,2±0,6 |
|
800 Гц |
- |
16,6±1,5 |
- |
27:2±0,6 |
|
1000 Гц |
- |
14,4±1,5 |
- |
267±07 |
|
1250 Гц |
- |
12,5±1,5 |
- |
26,4±0,7 |
|
1600 Гц |
- |
11,1±1,5 |
- |
25,5±0,7 |
|
2000 Гц |
- |
11,5±1,5 |
- |
24,2±0,8 |
|
2500 Гц |
- |
11,5±1,5 |
- |
23,1±0,8 |
|
3150 Гц |
- |
10,6±1,5 |
- |
22,0±0,9 |
|
4000 Гц |
- |
8,5±1,5 |
- |
21,1±1,0 |
|
5000 Гц |
- |
6,0±1,5 |
- |
20,4±1,2 |
|
6300 Гц |
- |
3,6±1,5 |
- |
20,5±1,2 |
|
8000 Гц |
- |
1,1±1,5 |
- |
20,8±1,7 |
|
10000 Гц |
- |
-1,5±1,5 |
- |
23,1±2,2 |
1
|
Наименование характеристики |
Значение характеристики для модификации | |||
|
тип 317 |
тип 318 |
тип 319 |
тип 711 | |
|
Частота первого резонанса внутренней полости, кГ ц |
- |
- |
- |
от 12 до 15 |
|
* комбинация капсюля микрофонного конденсаторного и предварительного усилителя | ||||
|
** в комбинации микрофона и камеры связи | ||||
|
Таблица 2 - Основные технические характеристики | ||||
|
Наименование характеристики |
Знач тип 317 |
ение характерист тип 318 |
ики для модифик тип 319 |
ации тип 711 |
|
Параметры электропитания: | ||||
|
напряжение постоянного тока, В |
от 24 до 30 | |||
|
сила постоянного тока, мА |
от 2 до 10 | |||
|
Габаритные размеры, мм, не более | ||||
|
диаметр |
61 |
61 |
25 |
24 |
|
высота |
53* |
45* |
28 |
37 |
|
Масса, г, не более |
380* |
480* |
50 |
75 |
|
Условия применения: | ||||
|
температура окружающего воздуха, °С |
от +20 до +26 | |||
|
относительная влажность окружающего воздуха, % |
от 30 до 60 | |||
|
атмосферное давление, кПа |
от 97 до 103 | |||
|
фоновый уровень звука, дБС, не более |
40 | |||
|
* в комбинации с усилителем предварительным | ||||
