Номер по Госреестру СИ: 90030-23
90030-23 Модули расширения частотного диапазона векторных анализаторов электрических цепей
(3643Q)
Назначение средства измерений:
Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643Q (далее - МРЧД) предназначены для работы в составе анализаторов электрических цепей векторных (далее - АЦВ) при измерении комплексных коэффициентов передачи и отражения в миллиметровом диапазоне частот в волноводном тракте WR06.
Внешний вид.
Модули расширения частотного диапазона векторных анализаторов электрических цепей
Рисунок № 1
Внешний вид.
Модули расширения частотного диапазона векторных анализаторов электрических цепей
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона векторных анализаторов электрических цепей 3643. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов;
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия.
Правообладатель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691 Факс: +86-532-86889056
Web-сайт: www.ceyear.com
E-mail: baoyuliang@ceyear.com
Изготовитель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691 Факс: +86-532-86889056
Web-сайт: www.ceyear.com
E-mail: baoyuliang@ceyear.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево,
промзона ФГУП «ВНИИФТРИ»
Телефон (факс): (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691 Факс: +86-532-86889056
Web-сайт: www.ceyear.com
E-mail: baoyuliang@ceyear.com

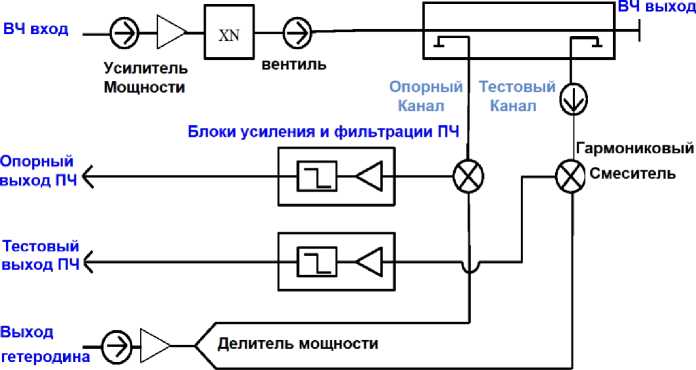

Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низкого в область высокого диапазона частот без изменения его структуры. Блок-схема МРЧД приведена на рисунке 1. Частота зондирующего входного сигнала тестового порта АЦВ (RF IN) умножается встроенным в МРЧД умножителем частоты в Ni-раз и через прямой канал двунаправленного ответвителя (НО) подается в тестовый высокочастотный порт МРЧД. Боковые плечи НО служат для контроля значений напряжения падающей (REF OUT) и отраженной (MEAS OUT) волн. При этом ответвленные в каждое боковое плечо НО сигналы гетеродинным методом переносятся вниз по частоте в частотную полосу работы АЦВ. Сигнал гетеродина (LO IN) для установленных в боковых плечах НО гармониковых смесителей формируется либо свободными портами АЦВ, либо внешним синтезированным генератором, синхронизированным по частоте опорного источника с используемым АЦВ.
Умножитель частоты Двунаправленный ответвитель
Рисунок 1 - Блок-схема МРЧД
Конструктивно МРЧД выполнены в моноблочном исполнении с расположенными на передней и задней панелях соединителями. На передней панели расположен высокочастотный соединитель выходного тестового сигнала МРЧД. На задней панели МРЧД расположены соединители входа гетеродина, тестового выхода промежуточной частоты (далее - ПЧ), опорного выхода ПЧ, высокочастотного входа АЦВ и интерфейса питания постоянного тока.
На боковой панели МРЧД располагается маркировка с обозначением его типа и заводского номера, состоящего из восьми буквенно-цифровых значений, представлены на рисунках 2 и 3.

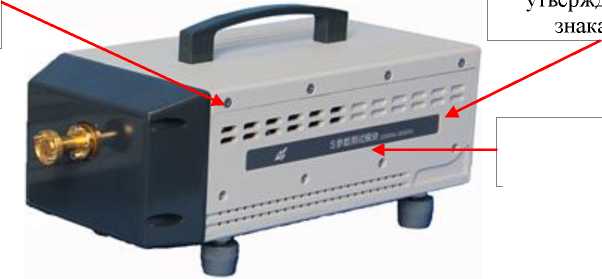

МРЧД выполняется в двух вариантах корпусов. Общий вид МРЧД в двух вариантах корпусов с обозначением мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки представлен на рисунках 2 и 3.
Место пломбировки от несанкционированного доступа
Место нанесения заводского номера
Рисунок 2 - Общий вид МРЧД в первом исполнении
Место пломбировки от несанкционированного доступа
Место нанесения знака
Место нанесения знака утверждения типа и знака поверки
Место нанесения заводского номера
Рисунок 3 - Общий вид МРЧД во втором исполнении
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон рабочих частот, ГГ ц |
от 110 до 170 |
Диапазон частот на входах «RF» и «LO», ГГц |
от 9,16 до 14,16 |
Пределы допускаемой относительной погрешности установки частоты выходного сигнала |
±8М0-6 |
Динамический диапазон при полосе пропускания фильтра ПЧ 10 Гц, дБ, не менее |
100 |
Продолжение таблицы 1
Наименование характеристики |
Значение |
Диапазон измерений модуля коэффициента передачи S21 (S12) при использовании двух МРЧД, дБ |
от 0 до -60 |
Диапазон измерений фазы коэффициента передачи S21 (S12) при использовании двух МРЧД, ° |
от -180 до +180 |
Диапазон измерений модуля коэффициента отражения S11 |
от 0,01 до 1,00 |
Диапазон измерений фазы коэффициента отражения S11, ° |
от -180 до +180 |
Таблица 2- Основные технические характеристики
Наименование характеристики |
Значение |
Тип фланца волноводного |
WR6 |
Тип разъема входов «RF» и «LO» |
3,5 мм (розетка) |
Тип разъема выходов ПЧ |
SMA (розетка) |
Параметры электрического питания: - напряжение постоянного тока, В, не более |
12 |
- сила постоянного тока, А, не более |
2 |
Габаритные размеры, мм, не более | |
- длина |
240 |
- ширина |
120 |
- высота |
90 |
Масса, кг, не более |
4 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность окружающего воздуха, %, не более |
80 |
- атмосферное давление кПа (мм рт.ст.) |
от 84,0 до 106,7 (от 630 до 800) |
