89822-23 Модули расширения частотного диапазона генераторов сигналов
(82406B)
Назначение средства измерений:
Модули расширения частотного диапазона генераторов сигналов 82406B (далее -МРЧД) предназначены для расширения диапазона рабочих частот генераторов сигналов до более высокого миллиметрового диапазона частот.
Внешний вид.
Модули расширения частотного диапазона генераторов сигналов
Рисунок № 1
Общие сведения
Дата публикации - 28.08.2023
Срок свидетельства - 25.08.2028
Номер записи - 191756
ID в реестре СИ - 1410619
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 82406В,
Производитель
Изготовитель - Фирма "Ceyear Technologies Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 20
Выдано извещений - 0
Кол-во периодических поверок - 12
Кол-во средств измерений - 10
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 365 дн.
Приказы РСТ, где упоминается данный тип СИ
№1737 от 2023.08.25 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Модули расширения частотного диапазона генераторов сигналов (82406B)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Фирма "Ceyear Technologies Co., Ltd"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
89822-23 25.08.2028 |
Модули расширения частотного диапазона генераторов сигналов, 82406B Фирма "Ceyear Technologies Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
90030-23 20.09.2028 |
Модули расширения частотного диапазона векторных анализаторов электрических цепей, 3643Q Фирма "Ceyear Technologies Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
|
93889-24 22.11.2029 |
Модули расширения частотного диапазона векторных анализаторов электрических цепей, 3643 Фирма "Ceyear Technologies Co., Ltd" (КИТАЙ ) |
ОТ МП |
1 год |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Модули расширения частотного диапазона генераторов сигналов (82406B)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 20 | 8 | 12 | 0 | 20 | 8 | 12 |
Стоимость поверки Модули расширения частотного диапазона генераторов сигналов (82406B)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом и на внешнюю поверхность корпуса МРЧД в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Определение метрологических характеристик» документа «Модули расширения частотного диапазона генераторов сигналов 82401/82406. Руководство пользователя».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 ГСИ. Средства измерений электрических и магнитных величин. Общие технические условия;
Приказ Росстандарта от 31 июля 2018 г. № 1621 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ГОСТ 13317-89 Элементы соединения СВЧ трактов радиоизмерительных приборов.
Правообладатель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691
Факс: +86-532-86889056
Web-сайт: www.ceyear.com
E-mail: baoyuliang@ceyear.com
Изготовитель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691
Факс: +86-532-86889056
Web-сайт: www.ceyear.com
E-mail: baoyuliang@ceyear.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт физико-технических и радиотехнических измерений» (ФГУП «ВНИИФТРИ»)
Адрес: 141570, Московская обл., г. Солнечногорск, рп. Менделеево, промзона ВНИИФТРИ
Телефон (факс): (495) 526-63-00
E-mail: office@vniiftri.ru
Web-сайт: www.vniiftri.ru
Правообладатель
Фирма «Ceyear Technologies Co., Ltd», Китай
Адрес: No.98, Xiangjiang Rd, Huangdao District, Qingdao, Shandong, 266555, China Телефон: +86-532-86896691
Факс: +86-532-86889056
Web-сайт: www.ceyear.com
E-mail: baoyuliang@ceyear.com
Принцип действия МРЧД основан на переносе спектра СВЧ сигнала, поступающего на вход МРЧД, из области низкого в область высокого диапазона частот без изменения его структуры путем последовательного его умножения и усиления. Управление МРЧД и настройка режима его работы осуществляется генератором СВЧ сигналов через USB кабель. Радиочастотный сигнал с выхода генератора СВЧ сигналов поступает на вход МРЧД через радиочастотный кабель, затем его мощность усиливается до режима компрессии, а частота умножается. Следующие каскады построены по аналогичной схеме, в результате многократного усиления и умножения частоты сигнала, результирующий сигнал преобразуется до миллиметрового диапазона волн с заданным уровнем выходной мощности. Электропитание МРЧД осуществляется посредством источника питания постоянного тока, который формирует стабильное напряжение постоянного тока и обеспечивает работу всех каскадов усилителей. Печатная плата определяет основные параметры МРЧД, такие как полоса рабочих частот, коэффициент умножения, наличие детектора для реализации функции стабилизации амплитуды и автоматической идентификации МРЧД генератором сигналов.
Конструктивно МРЧД выполнены в моноблочном исполнении с расположенными на передней и задней панелях соединителями. На передней панели расположен высокочастотный волноводный фланец выходного сигнала МРЧД. На задней панели МРЧД расположены высокочастотный соединитель входного сигнала, разъем подключения адаптера питания постоянного тока, кнопка выключения питания, разъем интерфейса USB, светодиодный индикатор, соединитель интерфейса управления.
На боковой панели МРЧД располагается маркировка с обозначением его типа и заводского номера, состоящего из восьми буквенно-цифровых значений, представлены на рисунках 1 и 2.
МРЧД производится в двух исполнениях корпусов. Общий вид МРЧД в двух исполнениях корпусов с обозначением мест нанесения знака утверждения типа, знака поверки и защиты от несанкционированного доступа в виде пломбировки представлен на рисунках 1 и 2.
Место пломбировки от несанкционированного доступа
Место нанесения заводского номера

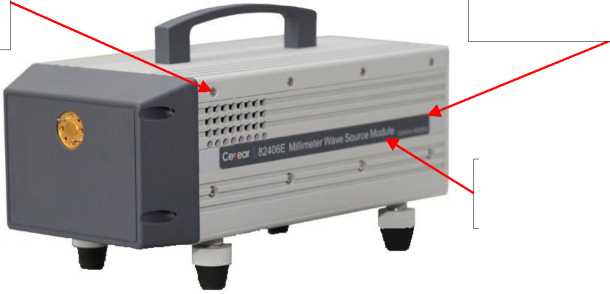

Рисунок 1 - Общий вид МРЧД в первом исполнении
