Номер по Госреестру СИ: 89902-23
89902-23 Трансформаторы тока трехфазные развязывающие
(НЕВА-Тест 6323A)
Назначение средства измерений:
Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A (далее -трансформаторы) предназначены для гальванической изоляции в цепях переменного тока с номинальным напряжением до 0,66 кВ и номинальной частотой 50Гц при электрических измерениях в составе установок при поверке и калибровке счетчиков электрической энергии.
Внешний вид.
Трансформаторы тока трехфазные развязывающие
Рисунок № 1
Общие сведения
Дата публикации - 05.09.2023
Срок свидетельства - 04.09.2028
Номер записи - 191863
ID в реестре СИ - 1410830
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 5 лет
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НЕВА-Тест 6323А, НЕВА-Тест 6323A,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП")
Страна - РОССИЯ
Населенный пункт - г. Санкт-Петербург
Уведомление о начале осуществления предпринимательской деятельности -
Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).
В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.
Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.
Статистика
Кол-во поверок - 29
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№1377 от 2022.06.07 ПРИКАЗ о внесении изменений в сведения об утвержденных типах СИ (7)
№1787 от 2023.09.04 ПРИКАЗ_Об утверждении типов средств измерений (17)
№2406 от 2023.11.21 ПРИКАЗ_О внесении изменений в приказ Федерального агентства по техническому регулированию и метрологии от 4 сентября 2023 г. № 1787 «Об утверждении типов средств измерений»
Наличие аналогов СИ: Трансформаторы тока трехфазные развязывающие (НЕВА-Тест 6323A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87229-22 31.10.2027 |
Счетчики электрической энергии однофазные многофункциональные, НЕВА СТ2 Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
16 лет |
|
88695-23 04.04.2028 |
Установки переносные однофазные для поверки счетчиков электрической энергии, НЕВА-Тест 3101 Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
|
89902-23 04.09.2028 |
Трансформаторы тока трехфазные развязывающие, НЕВА-Тест 6323A Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
5 лет |
|
93983-24 02.12.2029 |
Установки высоковольтные трехфазные для поверки счётчиков электрической энергии, НЕВА-Тест 8302 Общество с ограниченной ответственностью "Тайпит - Измерительные Приборы" (ООО "Тайпит - ИП") (РОССИЯ г. Санкт-Петербург) |
ОТ МП |
2 года |
Отчет «MV_15. Поверки с применением реагентов» разработан для вывода информации о всех поверках, выполненных с использованием выбранных реагентов.
На начальном этапе работы пользователю предоставляется возможность выбрать один или несколько реагентов из списка. Для уточнения результатов выборку можно дополнительно ограничить периодом поверки (указать год начала и окончания).
После формирования запроса отображается таблица, содержащая до 40 000 записей. Таблица включает ключевые данные о поверках, такие как: организация, выполнившая поверку, наименование и номер типа средств измерений, заводской номер, дата поверки и срок действия, номер свидетельства о поверке, а также дополнительную информацию.
Данные в отчете можно детализировать, переходя по ссылкам на документы поверки. Таким образом, отчет предоставляет удобный инструмент для анализа поверок, связанных с использованием определенных реагентов, обеспечивая точный и структурированный доступ к информации.
Кто поверяет Трансформаторы тока трехфазные развязывающие (НЕВА-Тест 6323A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 16 | 16 | 0 | 0 | 16 | 16 | 0 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 13 | 6 | 13 | 0 | 0 | 10 | 10 | 0 |
Стоимость поверки Трансформаторы тока трехфазные развязывающие (НЕВА-Тест 6323A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульных листах руководства по эксплуатации ТАСВ.411722.009 РЭ и формуляра ТАСВ.411722.009 ФО типографским способом и на лицевой панели трансформаторов.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в руководстве по эксплуатации ТАСВ.411722.009 РЭ в п.2.5 «Описание ТТТР».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 23 июня 2023 г. № 1491«Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициентов преобразования силы электрического тока»;
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
ТАСВ.411722.009 ТУ «Трансформаторы тока трёхфазные развязывающие НЕВА-Тест 6323A. Технические условия».
Правообладатель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы» (ООО «Тайпит - ИП»)
ИНН 7811472920
Юридический адрес: 191024, г. Санкт-Петербург, ул. Тележная, д. 3, лит. А, помещ. 3-Н, оф. 6
Телефон: 8 (812) 326-10-90
Факс: 8 (812) 325-58-64
E-mail: meters@taipit.ru
Web-сайт: www.meters.taipit.ru
Изготовитель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы» (ООО «Тайпит - ИП»)
ИНН 7811472920
Юридический адрес: 195009, г. Санкт-Петербург, ул. Михайлова, д. 11, лит. И, к. 205, помещ. 1-Н, ком. 25
Адрес места осуществления деятельности: 193318, г. Санкт - Петербург, ул. Ворошилова, д. 2
Телефон: 8 (812) 326-10-90 Факс: 8 (812) 325-58-64
E-mail: meters@taipit.ru
Web-сайт: www.meters.taipit.ru
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон (факс): 8 (495) 655-30-87
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Тайпит - Измерительные Приборы» (ООО «Тайпит - ИП»)
ИНН 7811472920
Юридический адрес: 191024, г. Санкт-Петербург, ул. Тележная, д. 3, лит. А, помещ. 3-Н, оф. 6
Телефон: 8 (812) 326-10-90
Факс: 8 (812) 325-58-64
E-mail: meters@taipit.ru
Web-сайт: www.meters.taipit.ru
Трансформаторы осуществляют трансформацию первичного тока во вторичную цепь при обеспечении гальванической изоляции без изменения уровня и фазы тока.
Конструктивно трансформаторы содержат в себе три трансформатора тока (далее -ТТ), помещенные в металлический прямоугольный корпус. ТТ выполнены на тороидальных магнитопроводах.
На лицевой панели трансформаторов расположены органы управления и индикации состояния. Управление осуществляется с помощью кнопок, расположеных на лицевой панели трансформаторов или с помощью выносной панели.
Область применения: поверочные и испытательные лаборатории, а также предприятия, изготавливающие и ремонтирующие средства измерений электроэнергетических величин. Трансформаторы могут применяться для комплектация многоместных установок для поверки счётчиков электрической энергии, а также метрологических лабораторий (в том числе передвижных).
Общий вид трансформаторов с панелью управления и схемой пломбировки представлены на рисунке 1.
Имеется защита трансформаторов от несанкционированной настройки и вмешательства с помощью пломбировки крышки верхней панели специальными защитными наклейками, показана на рисунке 1.
Заводские номера наносятся в цифровом формате на лицевой панели трансформаторов с помощью лазерной гравировки или офсетной печати, показано на рисунке 1.
Знак поверки наносится на задний правый винт верхней панели трансформатора на мастичную пломбу методом давления и в формуляр трансформатора или в свидетельство о поверке в виде оттиска, показан на рисунке 1.
первичная
вторичная
пер»*чи,и
мци«"’

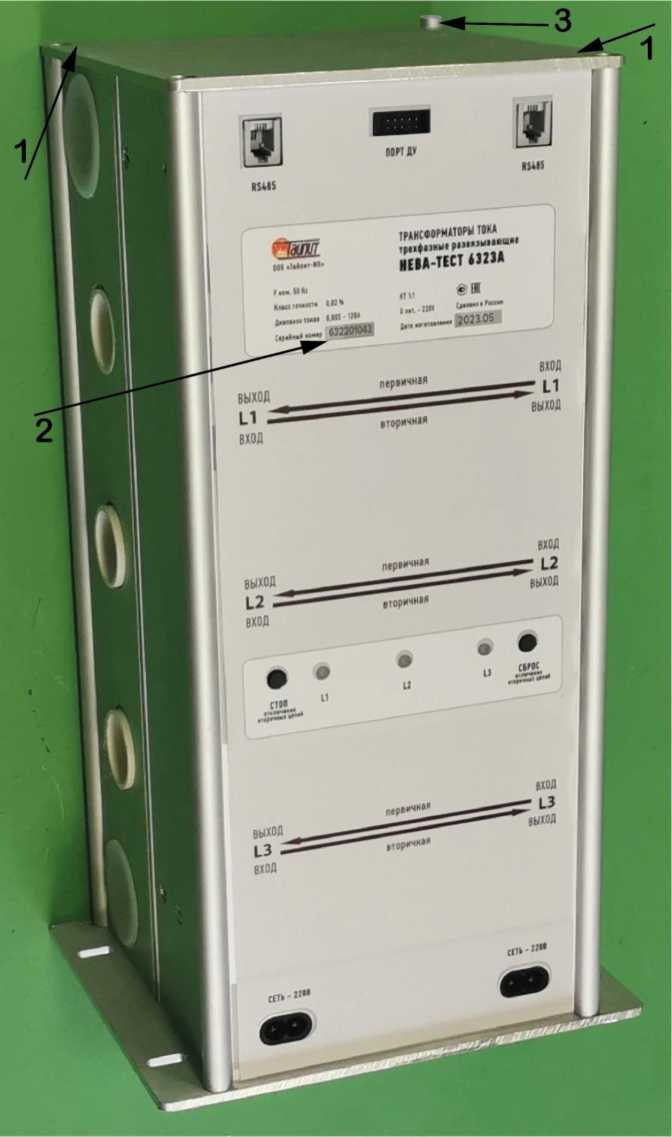

Рисунок 1. Внешний вид трансформаторов.
Места нанесения защитной наклейки (1), место нанесения заводского номера (2), место нанесения знака поверки (3).
Таблица 3- Комплектность трансформаторов
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Трансформатор тока трёхфазный развязывающий |
НЕВА-Тест 6323A |
1 |
|
Кабель питания |
- |
1 |
|
Методика поверки (высылается по запросу |
- |
1 |
|
Руководство по эксплуатации |
ТАСВ.411722.009 РЭ |
1 |
|
Формуляр |
ТАСВ.411722.009 ФО |
1 |
|
Дополнительные принадлежности*: | ||
|
Комплект кабелей |
- |
1 |
|
Выносная панель |
- |
1 |
|
* Дополнительные принадлежности поставляются в соответствии с договором | ||
трансформаторов приведены в таблицах 1 и 2.
Таблица 1 - Метрологические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Диапазон передачи действующего (среднеквадратического) значения силы переменного тока (I), А |
от 0,005 до 120,000 |
|
Пределы допускаемой основной относительной амплитудной погрешности передачи действующего (среднеквадратического) значения силы переменного тока в диапазонах, %: 1 А < I < 100 А |
±0,02 |
|
50 мА < I < 1 А |
±0,05 |
|
20 мА < I < 50 мА |
±0,05 |
|
10 мА < I < 20 мА |
±0,30 |
|
5 мА < I < 10 мА |
±1,00 |
|
Пределы допускаемой основной абсолютной угловой погрешности передачи действующего (среднеквадратического) значения силы переменного тока в диапазонах, мин; 1 А < I < 100 А |
±0,5 |
|
50 мА < I < 1 А |
±1,0 |
|
20 мА < I < 50 мА |
±2,0 |
|
10 мА < I < 20 мА |
±10,0 |
|
5 мА < I < 10 мА |
±10,0 |
|
Температурный коэффициент для дополнительной температурной погрешности в диапазоне температур, %/°С: - от -10 до 0оС |
±0,005 |
|
- от 0 до +40°C |
±0,003 |
|
- от +40 до +50оС |
±0,005 |
Таблица 2 - Технические характеристики трансформаторов
|
Наименование характеристики |
Значение |
|
Коэффициент трансформации (первичный ток : вторичный ток) |
1:1 |
|
Мощность токовой цепи по каждой фазе при токе, В^А, не более: 120 А |
120,0 |
|
100 А |
100,0 |
|
50 А |
50,0 |
|
10 А |
10,0 |
|
1 А |
1,0 |
|
0,1 А |
0,1 |
|
Потери в первичной цепи по каждой фазе, В^А, не более: 120 А |
6 |
|
100 А |
5 |
|
50 А |
3 |
|
Входная нагрузка по каждой фазе (для кабеля длиной 1 м с сечением 25 мм2), мОм |
0,7 |
|
Максимальная нагрузочная способность по каждой фазе при токе, мОм: 120 А |
8,3 |
|
100 А |
10,0 |
|
50 А |
20,0 |
|
10 А |
100,0 |
|
1 А |
1000,0 |
|
0,1 А |
10000,0 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Выходное напряжение нагрузки по каждой фазе, В |
1 |
|
Полная мощность, потребляемая от сети питания, В^А, не более |
40 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
370x165x200 |
|
Масса, кг, не более |
17 |
|
Среднее время наработки на отказ, ч, не менее |
90 000 |
|
Средний срок службы, лет, не менее |
8 |
|
Рабочие условия применения: температура окружающего воздуха, °С относительная влажность воздуха при +25°С, %, не более атмосферное давление, кПа (мм рт. ст.) |
от -10 до +50 85 от 84,0 до 106,7 (от 630 до 800) |
