Принцип действия данных приборов заключается в определении пространственного положения точек на поверхности сканируемых объектов методом оптической триангуляции на основе измерений, полученных при проецировании лазерных линий на поверхность объекта.

Проецируемые с помощью лазерных излучателей линии красного или синего диапазонов спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения.

Конструктивно приборы состоят из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания.

В центральной части корпуса приборов, с тыльной стороны, располагаются многофункциональные клавиши, позволяющие запустить или остановить процесс сканирования, выбрать масштаб отображения сканируемого объекта в программе обработки, в верхней части располагается световой индикатор, предназначенный для помощи оператору с определением фокусного расстояния. В нижней части корпуса располагаются разъёмы для подключения к персональному компьютеру и источнику питания. С фронтальной стороны расположены лазерные излучатели и камеры.

Позиционирование прибора в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.

Приборы выпускаются в четырёх модификациях: ZG717, RigelScan Plus, RigelScan Elite, AtlaScan, отличающихся некоторыми метрологическими и техническими характеристиками.

Модификация ZG717 оснащается источником света красного диапазона спектра, проецирующим до 15 линий. Модификации RigelScan Plus, RigelScan Elite, AtlaScan оснащаются источником света синего диапазона спектра. Модификация RigelScan Elite проецирует до 15 линий, модификация RigelScan Plus проецирует до 23 линий, модификация AtlaScan проецирует до 27 линий.

Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, наносится на маркировочную наклейку, расположенную на нижней части корпуса.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических и электронных регулировок.

Общий вид приборов приведён на рисунке 1.

б)

в)

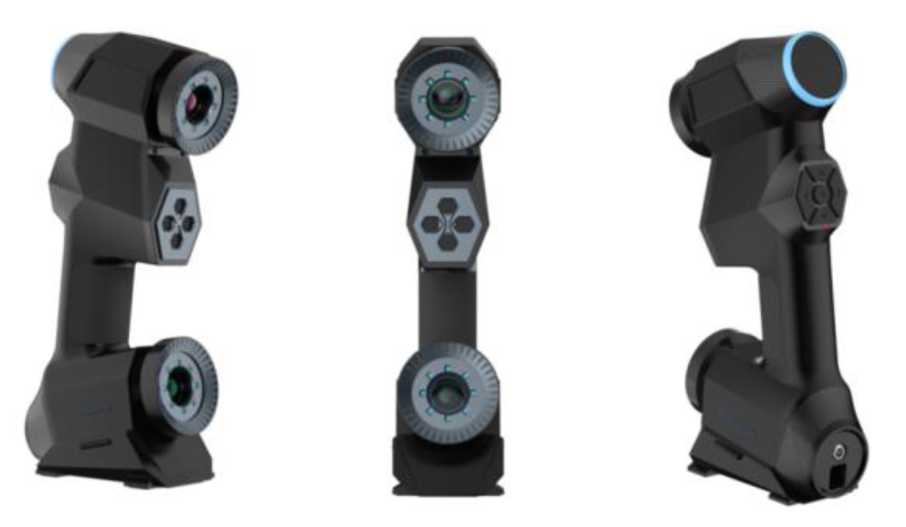

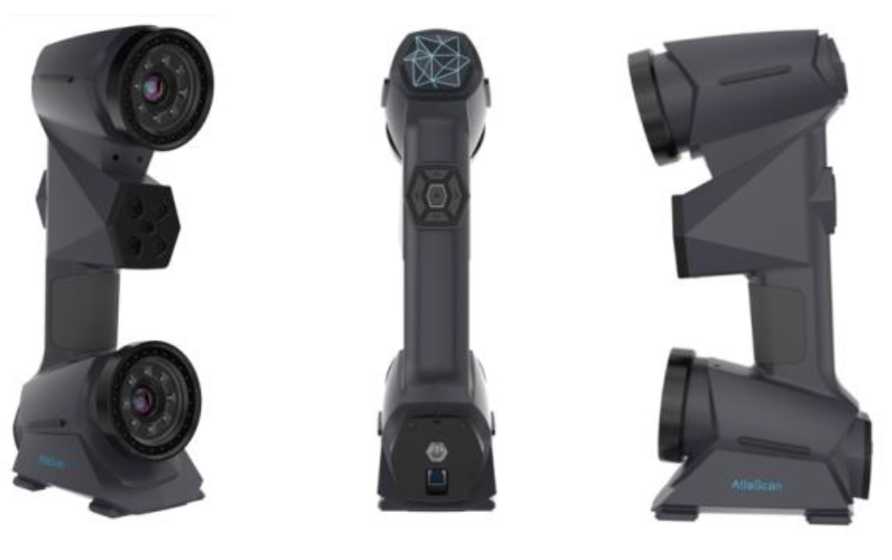

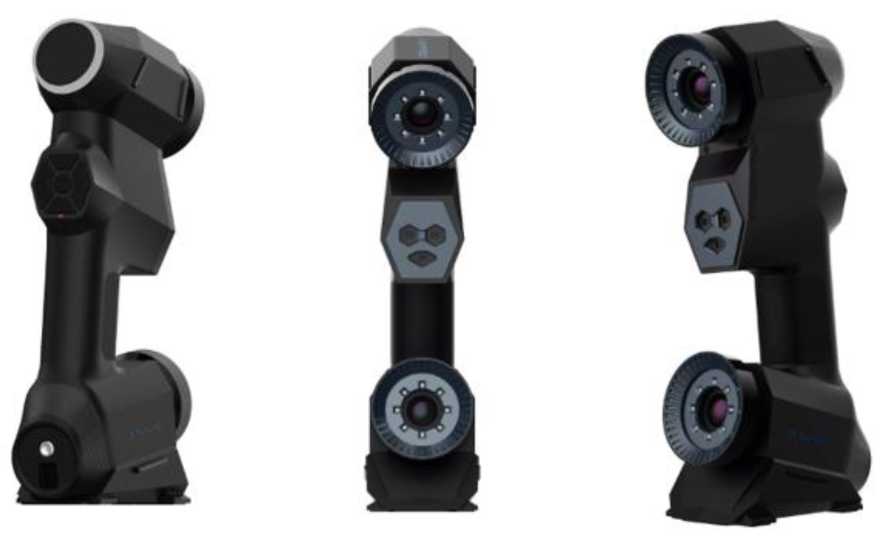

Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных модификаций: а) ZG717; б) RigelScan Elite, RigelScan Plus; в) AtlaScan

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.

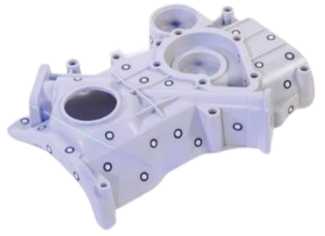

Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования

Место нанесения маркировочной наклейки с заводским номером средства измерений

Место нанесения

знака утверждения типа средства измерений

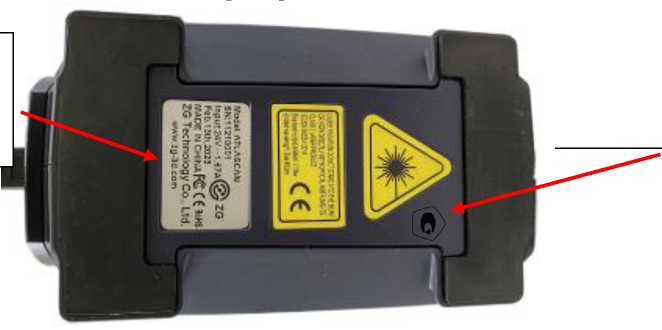

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера прибора и место нанесения знака утверждения типа.

Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства PhotoShot (далее - устройство PhotoShot) моделей PhotoShot Pro или PhotoShot Max. При помощи устройства PhotoShot, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.

а)                                                     б)

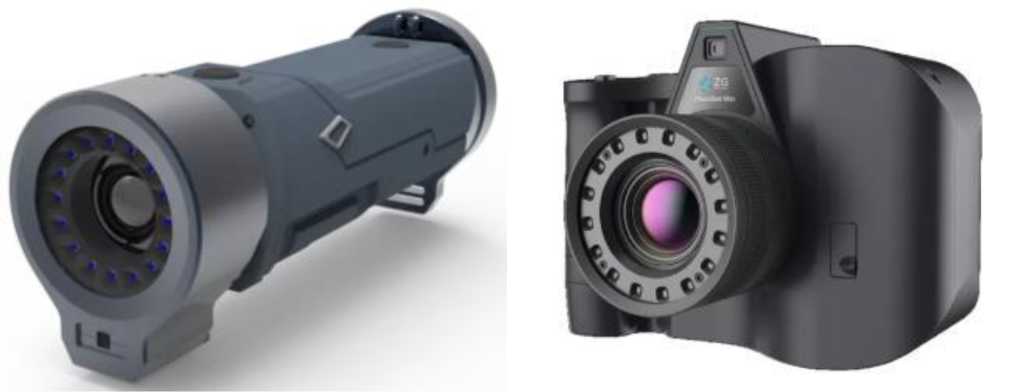

Рисунок 4 - Общий вид вспомогательного устройства PhotoShot:

а) PhotoShot Pro; б) PhotoShot Max

Таблица 4 - Комплектность приборов

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики
