Номер по Госреестру СИ: 90924-24
90924-24 Системы оптические координатно-измерительные
(HyperScan)
Назначение средства измерений:
Системы оптические координатно-измерительные HyperScan (далее - системы) предназначены для измерений геометрических размеров объектов с поверхностью сложной формы.
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 1
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 2
Внешний вид.
Системы оптические координатно-измерительные
Рисунок № 3
Программное обеспечение
Приборы работают под управлением программного обеспечения (далее - ПО) «HyperScan», установленного на персональный компьютер, предназначенного для обеспечения взаимодействия компонентов системы, выполнения измерений, сохранения и экспорта измеренных величин, а также обработки результатов измерений.
Защита программного обеспечения и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационное данные (признаки) |
Значение |
Идентификационное наименование ПО |
HyperScan Plus |
Номер версии (идентификационный номер ПО) |
не ниже 5.0.0.822 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится в виде наклейки на нижнюю часть корпуса сканера и типографским способом на титульный лист руководства по эксплуатации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Процесс сканирования» документа «Системы оптические координатноизмерительные HyperScan. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Государственная поверочная схема для средств измерений геометрических параметров поверхностей сложной формы, в том числе эвольвентных поверхностей и угла наклона линии зуба, утвержденная приказом Федерального агентства по техническому регулированию и метрологии № 472 от 6 апреля 2021 г.;
Стандарт предприятия ZG Technology Co., Ltd, Китай.
Правообладатель
ZG Technology Co., Ltd, Китай
Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология» (ООО «ПРОММАШ ТЕСТ Метрология»)Адрес: 142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ZG Technology Co., Ltd, Китай
Адрес: bld 17-3A, No.555, Wenhua Ave, Hogshan District, Wuhan, China 430061
Конструктивно система состоит из основных элементов: оптической системы слежения (далее - трекер) ZG-Track и, в зависимости от модификации системы, ручного лазерного сканера (далее - сканер) HyperScan DX-B или HyperScan Plus и комплекта соединительных кабелей. Дополнительно система может комплектоваться беспроводным измерительным щупом (далее - щуп) ZG-Probe для проведения контактных измерений. Одновременно с одним сканером могут работать до четырех трекеров. Система работает под управлением персонального компьютера пользователя с установленным специализированным программным обеспечением, входящим в комплект поставки.
Принцип действия систем заключается в определении пространственного положения точек на поверхности сканируемых объектов бесконтактным методом с помощью ручного лазерного сканера или контактным методом с помощью беспроводного измерительного щупа, положение в пространстве которых определяется оптической системой слежения методом триангуляции по размещённым на них оптическим рефлекторам, и дальнейшем построении по полученным данным трёхмерной модели в виде облака точек. Между любыми из определённых точек, или построенных на их основании поверхностей, можно провести линейные измерения. Допускается проведение измерений сканером без использования трекера, при этом позиционирование сканера в пространстве во время проведения измерений осуществляется с помощью специальных рефлекторных (светоотражающих) меток, нанесенных на объект сканирования и/или на окружающие предметы.
Конструктивно сканер состоит из лазерных излучателей и двух камер, помещённых в корпус специальной формы, а также соединительных кабелей для подключения к персональному компьютеру и источнику питания. При проведении измерений сканером, проецируемые с помощью лазерных излучателей линии синего диапазона спектра, формируют на поверхности объекта деформированный рисунок. Камеры сбора данных геометрии фиксируют его форму и далее с помощью программы обработки проводится вычисление расстояний до каждой точки в поле зрения одного кадра. Построение трёхмерной модели в виде облака точек производится на основе серии снимков, сделанных с разных сторон и под разным углом, и объединённых в единое целое.
Щуп представляет собой измерительное устройство, используемое для контактного измерения необходимых точек.
Трекер представляет собой устройство с двумя встроенными камерами, которое используется для определения положения и ориентации в пространстве сканера, щупа и контрольных маркеров с помощью нанесённых на них оптических рефлекторов, и их преобразования в пространственные координаты. Трекер может устанавливаться на штатив, стойку или настенный кронштейн.
Контрольные маркеры используются для динамической привязки. При этом во время измерения нужно получать дополнительные данные, по крайней мере, с трех контрольных маркеров. Если контрольные маркеры имеют фиксированную привязку к объекту измерения, опорная точка между объектом измерения и оптической системой слежения может перемещаться во время измерения без изменения локальной системы координат.
В зависимости от размера измеряемого объекта система работает в режимах измерений 9.6 м3 или 17.6 м3. Режим измерений выбирается вручную в программном обеспечении при выполнении калибровки системы перед началом проведения измерений.
Системы выпускаются в двух модификациях: HyperScan DX-B и HyperScan Plus, отличающихся некоторыми метрологическими и техническими характеристиками.
Модификация HyperScan DX-B оснащается источником света, проецирующим до 27 линий. Модификация HyperScan Plus оснащается источником света, проецирующим до 35 линий.
Заводские номера элементов системы указываются на расположенных на них маркировочных наклейках: на оптической системе слежения в нише ручки для переноски, на ручном лазерном сканере - на нижней части корпуса, на беспроводном измерительном щупе -на крышке батарейного отсека. Наименование модификации всей системы, а также её заводской номер указан на маркировочной наклейке сканера.
Нанесение знака поверки на средство измерений не предусмотрено.
Пломбирование приборов не производится. В процессе эксплуатации, приборы не предусматривают внешних механических регулировок.

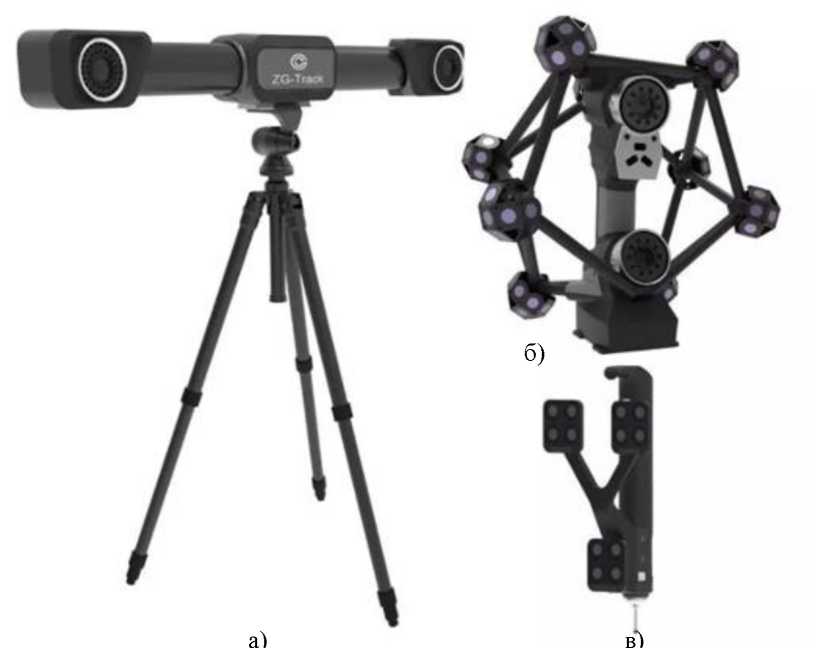

Общий вид приборов приведён на рисунке 1.
б)
а) в)
Рисунок 1 - Общий вид приборов оптических координатно-измерительных бесконтактных HyperScan: а) оптическая системы слежения ZG-Track; б) ручной лазерный сканер HyperScan DX-B, HyperScan Plus; в) беспроводной измерительный щуп ZG-Probe

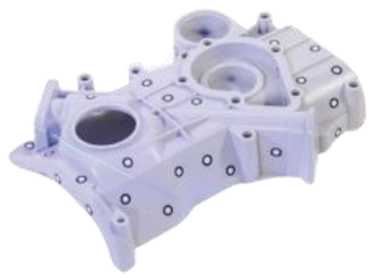

Общий вид меток и пример их нанесения на объект сканирования представлен на рисунке 2.
Рисунок 2 - Общий вид меток и пример их нанесения на объект сканирования.
Место нанесения маркировочной наклейки с заводским номером средства измерений
п.
»н изх»
»>•« МО>14
iS£'.‘sse>
74тт4м«»*х«С<'.и11
Место нанесения знака утверждения типа средства измерений

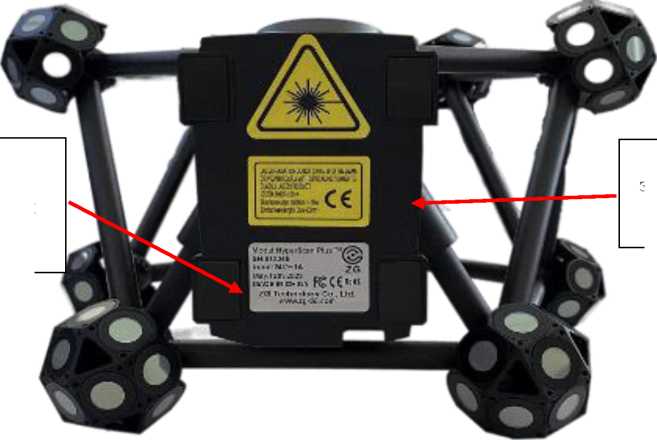

Рисунок 3 - Место расположения маркировочной наклейки с указанием заводского номера сканера и место нанесения знака утверждения типа.
Место нанесения маркировочной наклейки с заводским номером средства измерений

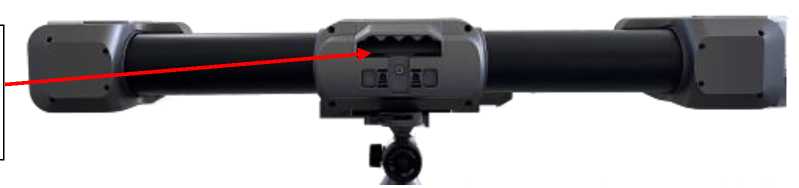

Рисунок 4 - Место расположения маркировочной наклейки с указанием заводского номера трекера.
ЭМ.»з:зг« iJJj
РазмсЭДМЭО 7Cl
N«> IN ОГ4Д l\> к Ч *гг
ZG TcthrK^OJ/Co Lfrt. *•*»» фЗДсмз
Место нанесения маркировочной наклейки с заводским номером средства измерений

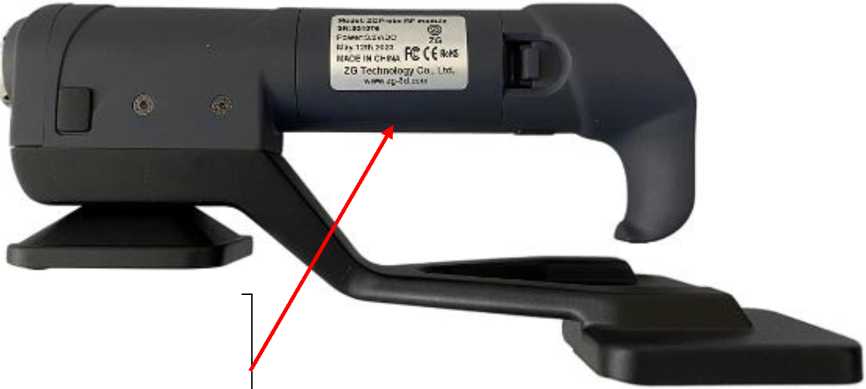

Рисунок 5 - Место расположения маркировочной наклейки с указанием заводского номера щупа.
Для увеличения диапазона и повышения точности измерений возможно использование вспомогательного устройства PhotoShot (далее - устройство PhotoShot) моделей PhotoShot Pro или PhotoShot Max. При помощи устройства PhotoShot, выполняется серия фотоснимков объекта. На основе полученных снимков производится построение базовой модели позиционирования, которая содержит в себе информацию о пространственном положении меток. После обработки с помощью программного обеспечения данные загружаются в проект проведения измерений, где используются в качестве основной системы позиционирования.
а) б)
Рисунок 6 - Общий вид прибора вспомогательного устройства PhotoShot: а) PhotoShot Pro; б) PhotoShot Max
Таблица 4 - Комплектность приборов
Наименование |
Обозначение |
Количество |
Система оптическая координатно-измерительная в составе:
|
HyperScan ZG-Track HyperScan DX-B / HyperScan Plus ZG-Probe |
1 шт. 1 шт. 1 шт. По заказу |
Штатив |
- |
1 шт. |
Калибровочная пластина |
- |
1 шт. |
Калибровочная штанга |
- |
1 шт. |
Комплект соединительных кабелей |
- |
1 шт. |
Блок питания постоянного тока |
- |
1 шт. |
Комплект контрольных маркеров |
- |
1 шт. |
Комплект рефлекторных меток |
- |
По заказу |
Приёмник Buetooth* |
- |
1 шт. |
Калибровочный конус |
- |
1 шт. |
Наконечник рубиновый 3 мм* |
- |
1 шт. |
USB накопитель с ПО и драйвером USB |
- |
1 шт. |
USB-электронный ключ защиты для ПО |
- |
1 шт. |
Вспомогательное устройство (модификация в соответствии с заказом потребителя) |
PhotoShot Pro / PhotoShot Max |
По заказу |
Руководство по эксплуатации |
- |
1 экз. |
Кейс для транспортировки |
- |
2 шт. |
* при наличии в комплекте поставки щупа ZG-Probe |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение | ||
Модификация |
HyperScan DX-B |
HyperScan Plus |
ZG-Probe |
Диапазон измерений линейных размеров, отклонений от формы и плоскостности малогабаритных объектов, мм 1); 3) |
от 40 до 1000 | ||
Диапазон измерений линейных размеров объектов при выборе режима измерений без трекера, мм 2) |
от 40 до 4000 |
- | |
Диапазон измерений линейных размеров при выборе режима измерений 9,6 м3, мм 1); 3) |
от 200 до 2854 | ||
Диапазон измерений линейных размеров при выборе режима измерений 17,6 м3, мм 1); 3) |
от 200 до 3759 | ||
Диапазон измерений линейных размеров крупногабаритных объектов при использовании системы совместно с устройством PhotoShot Pro (PhotoShot Max) мм 1) |
от 40 до 10 000 | ||
Пределы допускаемой абсолютной погрешности измерений линейных размеров малогабаритных объектов, мм |
±0,060 |
±0,055 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений 9,6 3 м3, мм |
±0,064 |
±0,060 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений 17,6 3 м3, мм |
±0,078 |
±0,075 | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений без трекера, мм 4) |
± (0,020+0,035 L) |
± (0,020+0,030 L) |
- |
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений без трекера совместно с устройством PhotoShot Pro, мм 4) |
± (0,020+0,020 L) |
- |
Наименование характеристики |
Значение | |
Модификация |
HyperScan DX-B HyperScan Plus |
ZG-Probe |
Пределы допускаемой абсолютной погрешности измерений линейных размеров объектов при выборе режима измерений без трекера совместно с устройством PhotoShot Max, мм 4) |
± (0,020+0,015 L) |
- |
Пределы допускаемой абсолютной погрешности измерений линейных размеров крупногабаритных объектов при использовании системы совместно с устройством PhotoShot Pro, мм 4) |
±(0,044+0,020-L) | |
Пределы допускаемой абсолютной погрешности измерений линейных размеров крупногабаритных объектов при использовании системы совместно с устройством PhotoShot Max, мм 4) |
±(0,044+0,015-L) | |
Пределы допускаемой абсолютной погрешности измерений отклонений от формы малогабаритных объектов, мм |
±0,025 | |
Пределы допускаемой абсолютной погрешности измерений отклонений от плоскостности малогабаритных объектов, мм |
±0,040 | |
|
2854 мм
1693.5 мм
1387 мм
Рисунок 7 - схема измерительного объёма 9,6 м3
1387 мм
3759 мм
Рисунок 8 - схема измерительного объёма 17,6 м3
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение | |||
HyperScan DX-B |
HyperScan Plus |
ZG-Probe |
ZG-Track | |
Габаритные размеры (ДхШхВ), мм, не более |
190x31 |
[0x325 |
125x70x290 |
1030x195x137 |
Масса, кг, не более |
1,80 |
0,70 |
9,00 | |
Напряжение питания от источника постоянного тока, В |
24 |
3 |
24 | |
Условия эксплуатации: - температура окружающей среды, °С |
от- 20 до +40 |
