Номер по Госреестру СИ: 89737-23
89737-23 Кольца установочные
(Micron)
Назначение средства измерений:
Кольца установочные Micron (далее по тексту - кольца) предназначены для установки и настройки на требуемый размер нутромеров и приборов для измерений диаметров отверстий.
Внешний вид.
Кольца установочные
Рисунок № 1
Внешний вид.
Кольца установочные

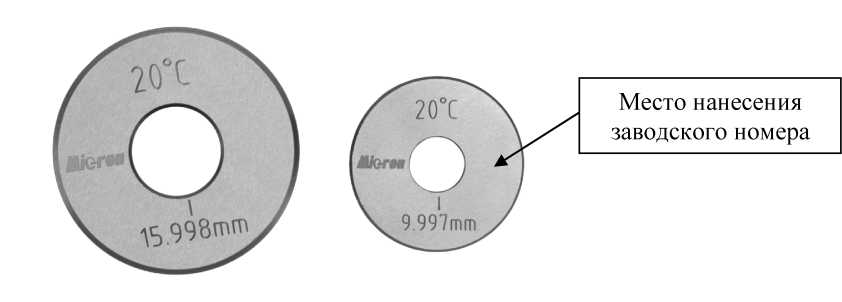

Рисунок № 2
Внешний вид.
Кольца установочные

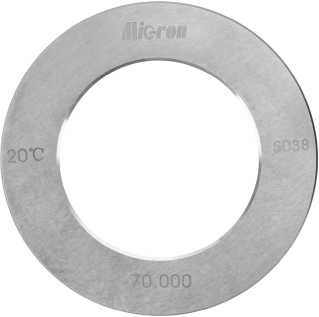

Рисунок № 3
Внешний вид.
Кольца установочные
Рисунок № 4
Внешний вид.
Кольца установочные

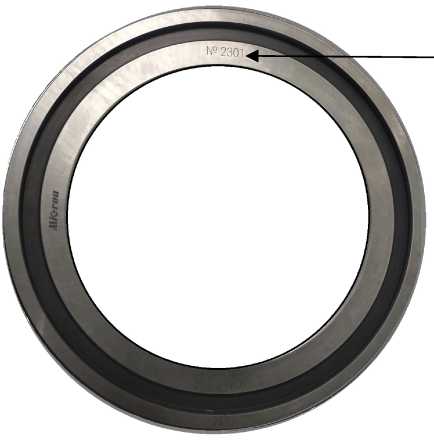

Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта колец установочных Micron.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от Т10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Qinghai Measuring & Cutting Tools Co., Ltd «Кольца установочные Micron».
ПравообладательQinghai Measuring & Cutting Tools Co., Ltd, КНР
Адрес: 37 Minhe Road, Xining, Qinghai,P.R. China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия колец заключается в установке нутромеров или других средств измерений на требуемый размер с использованием нормированного значения внутреннего диаметра кольца.
Кольца представляют собой цилиндрические детали, изготовленные из стали, с отверстием определенного диаметра, формирующим измерительную (рабочую) поверхность, по которой контактируют измерительные наконечники проверяемого прибора.
Кольца изготавливаются трех исполнений: 1, 2 и 3, отличающихся между собой допускаемыми отклонениями от номинального диаметра и непостоянством диаметра в продольном сечении.
К данному типу средств измерений относятся кольца установочные Micron.
Логотипнаносится на титульный лист паспорта колец типографским методом и на нерабочую поверхность кольца методом лазерной маркировки.
Заводской номер в формате цифрового обозначения, наносится на нерабочую поверхность кольца лазерной маркировкой в местах, указанных на рисунках 1 - 3.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид колец указан на рисунках 1 - 3.
Пломбирование колец от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид колец с указанием места нанесения заводского номера
Рисунок 2 - Общий вид колец с указанием места нанесения заводского номера
Место нанесения заводского номера
Рисунок 3 - Общий вид колец с указанием места нанесения заводского номера
Место нанесения заводского номера
Лист № 3 Всего листов 5
Таблица 1 - Метрологические характеристики колец
Диапазон номинальных диаметров отверстий колец, мм |
Допускаемые отклонения от номинальных диаметров, мкм |
Непостоянство диаметра в продольном сечении, мкм | ||||
Исп. 1 |
Исп. 2 |
Исп. 3 |
Исп. 1 |
Исп. 2 |
Исп. 3 | |
От 0,970 до 2,800 включ. |
±1,0 |
±2,0 |
±3,0 |
1,0 |
2,0 |
3,0 |
Св. 2,800 до 3,200 включ |
±1,3 |
±2,5 |
±4,0 |
1,0 |
2,0 |
3,0 |
Св. 3,200 до 5,600 включ. |
±1,3 |
±2,5 |
±3,0 |
1,0 |
2,0 |
3,0 |
Св. 5,600 до 9,500 включ. |
±1,3 |
±3,0 |
±4,5 |
1,0 |
2,5 |
4,0 |
Св. 9,500 до 17,000 включ. |
±1,5 |
±4,0 |
±5,5 |
1,2 |
3,0 |
5,0 |
Св. 17,000 до 28,000 включ. |
±2,0 |
±4,5 |
±6,5 |
1,5 |
4,0 |
6,0 |
Св. 28,000 до 48,000 включ. |
±2,0 |
±5,5 |
±8,0 |
1,5 |
4,0 |
7,0 |
Св. 48,000 до 75,000 включ. |
±2,5 |
±6,5 |
±9,5 |
2,0 |
5,0 |
8,0 |
Св. 75,000 до 85,000 включ. |
±3,0 |
±7,5 |
±12,0 |
2,5 |
6,0 |
10,0 |
Св. 85,000 до 110,000 включ. |
±3,0 |
±6,5 |
±12,0 |
2,5 |
6,0 |
10,0 |
Св. 110,000 до 150,000 включ. |
±4,0 |
±9,0 |
±15,0 |
3,5 |
8,0 |
12,0 |
Св. 150,000 до 200,000 включ. |
±4,0 |
±9,0 |
±15,0 |
4,0 |
9,0 |
14,0 |
Св. 200,000 до 250,000 включ. |
±5,0 |
±12,0 |
±18,0 |
4,0 |
9,0 |
14,0 |
Св. 250,000 до 300,030 |
±6,0 |
±12,0 |
±18,0 |
4,0 |
9,0 |
14,0 |
Примечание:
Допускаются завалы диаметров отверстий на расстоянии от торцов:
-
- 1,5 мм - для колец высотой от 8 до 12 мм;
-
- 2,0 мм - для колец выстой от 12 до 20 мм;
-
- 3,0 мм - для колец выстой от 20 до 30 мм;
-
- 5,0 мм - для колец выстой свыше 30 мм.
Таблица 2 - Параметр шероховатости измерительной поверхности кольца, условия эксплуатации
Наименование характеристики |
Значение | |
Исп. 1 |
Исп. 2, Исп. 3 | |
Параметр шероховатости Ra измерительной поверхности кольца по ГОСТ 2789-73, мкм, не более |
0,2 |
0,4 |
Условия эксплуатации: | ||
- диапазон рабочих температур, °С |
от +15 до +25 | |
- относительная влажность, %, не более |
80 |
Таблица 3 - Габаритные размеры и масса колец
Диапазон номинальных диаметров отверстий колец, мм |
Габаритные размеры (диаметр х высота), мм, не более |
Масса, кг, не более |
От 0,970 до 4,200 включ. |
22 х 5 |
0,02 |
Св. 4,200 до 4,800 включ. |
32 х 5 |
0,02 |
Св. 4,800 до 10,500 включ. |
32 х 8 |
0,05 |
Св. 10,500 до 18,000 включ. |
45 х 12 |
0,13 |
Св. 18,000 до 19,000 включ. |
45 х 12 |
0,14 |
Св. 19,000 до 25,000 включ. |
53 х 16 |
0,20 |
Св. 25,000 до 32,000 включ. |
63 х 16 |
0,31 |
Св. 32,000 до 50,000 включ. |
85 х 20 |
0,70 |
Св. 50,000 до 60,000 включ. |
113 х 25 |
1,30 |
Св. 60,000 до 80,000 включ. |
125 х 24 |
1,50 |
Св. 80,000 до 90,000 включ. |
140 х 25 |
1,80 |
Св. 90,000 до 120,000 включ. |
175 х 28 |
2,45 |
Св. 120,000 до 160,000 включ. |
225 х 35 |
6,35 |
Св. 160,000 до 200,000 включ. |
310 х 38 |
12,10 |
Св. 200,000 до 250,000 включ. |
355 х 38 |
12,60 |
Св. 250,000 до 300,030 |
395 х 38 |
17,50 |
