Номер по Госреестру СИ: 90358-23
90358-23 Нутромеры микрометрические самоцентрирующиеся
(Micron)
Назначение средства измерений:
Нутромеры микрометрические самоцентрирующиеся Micron (далее по тексту -нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий.
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 1

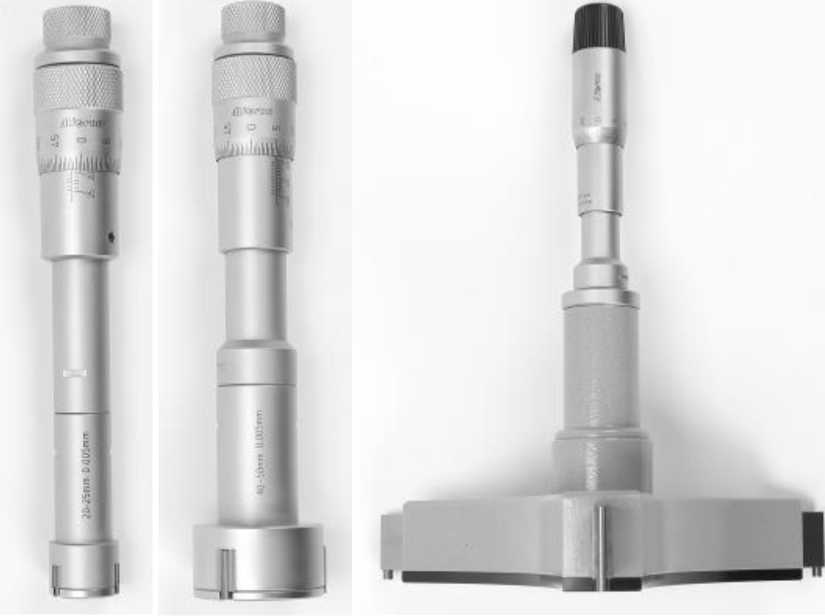

Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 2

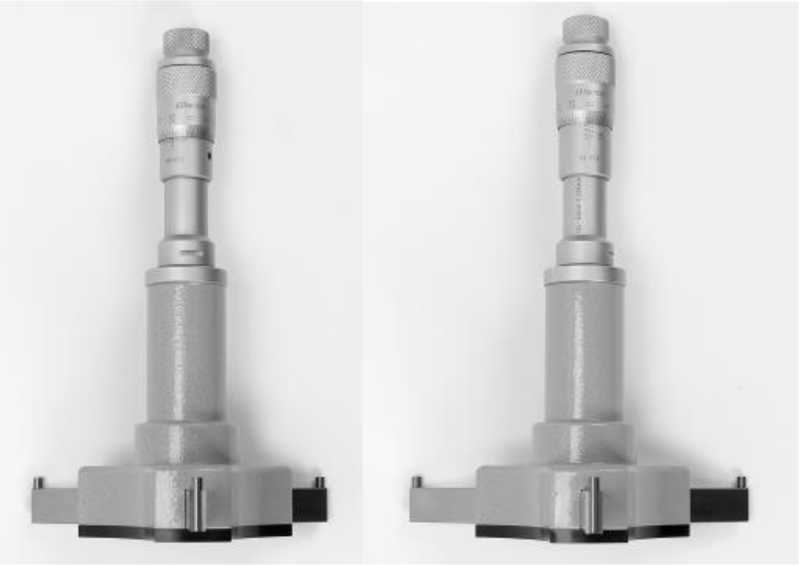

Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 3

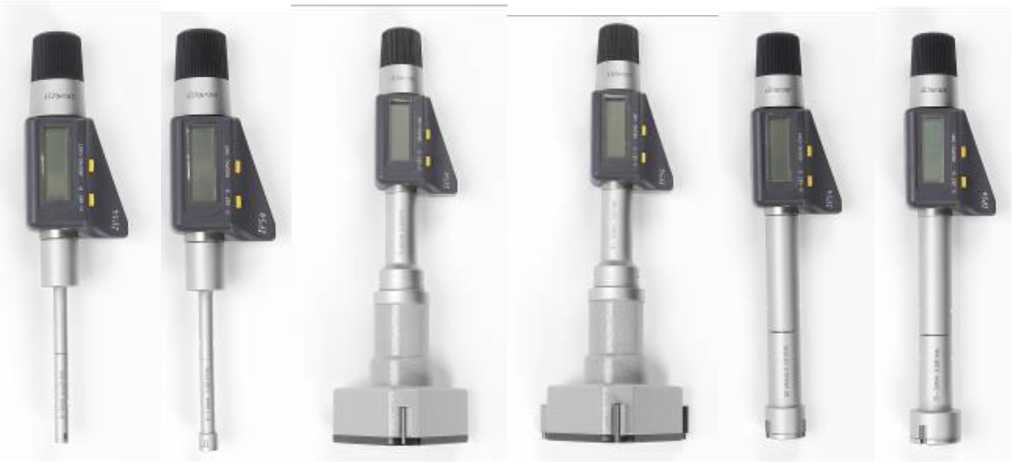

Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 4

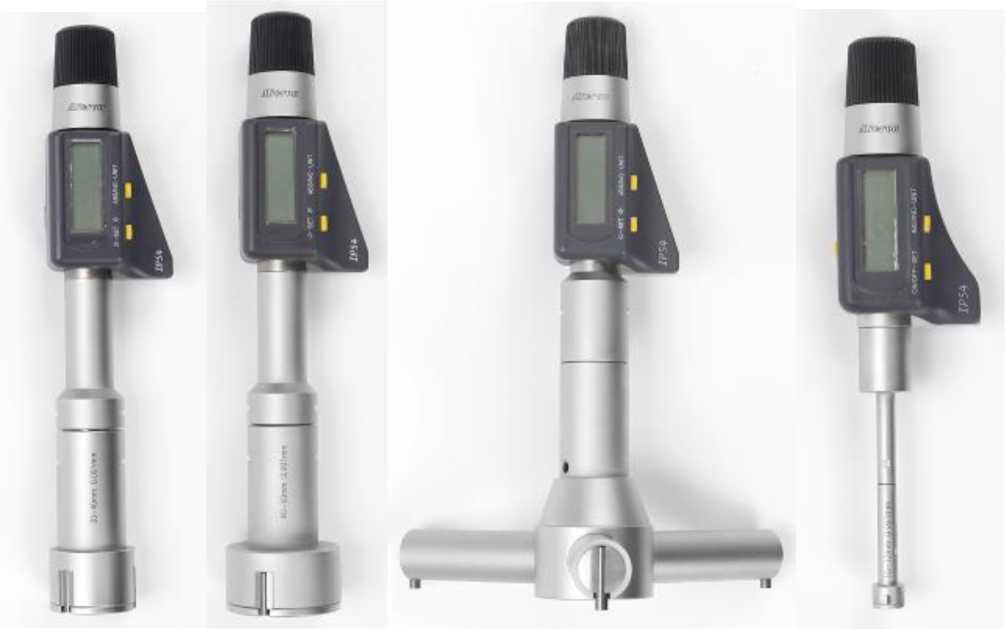

Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 5
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 6
Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 7

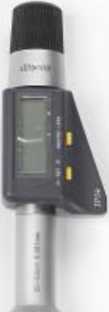

Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 8

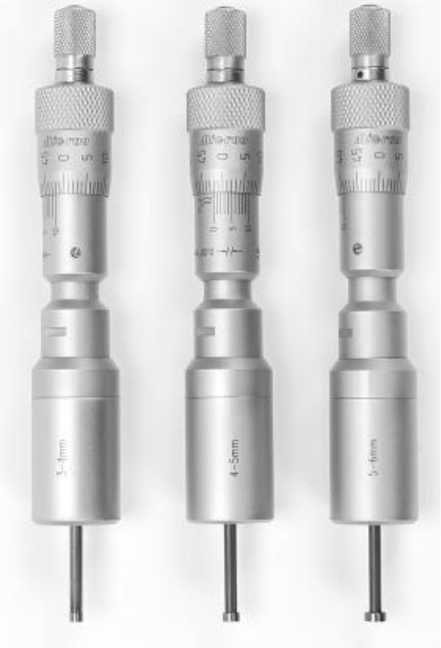

Внешний вид.
Нутромеры микрометрические самоцентрирующиеся
Рисунок № 9
Внешний вид.

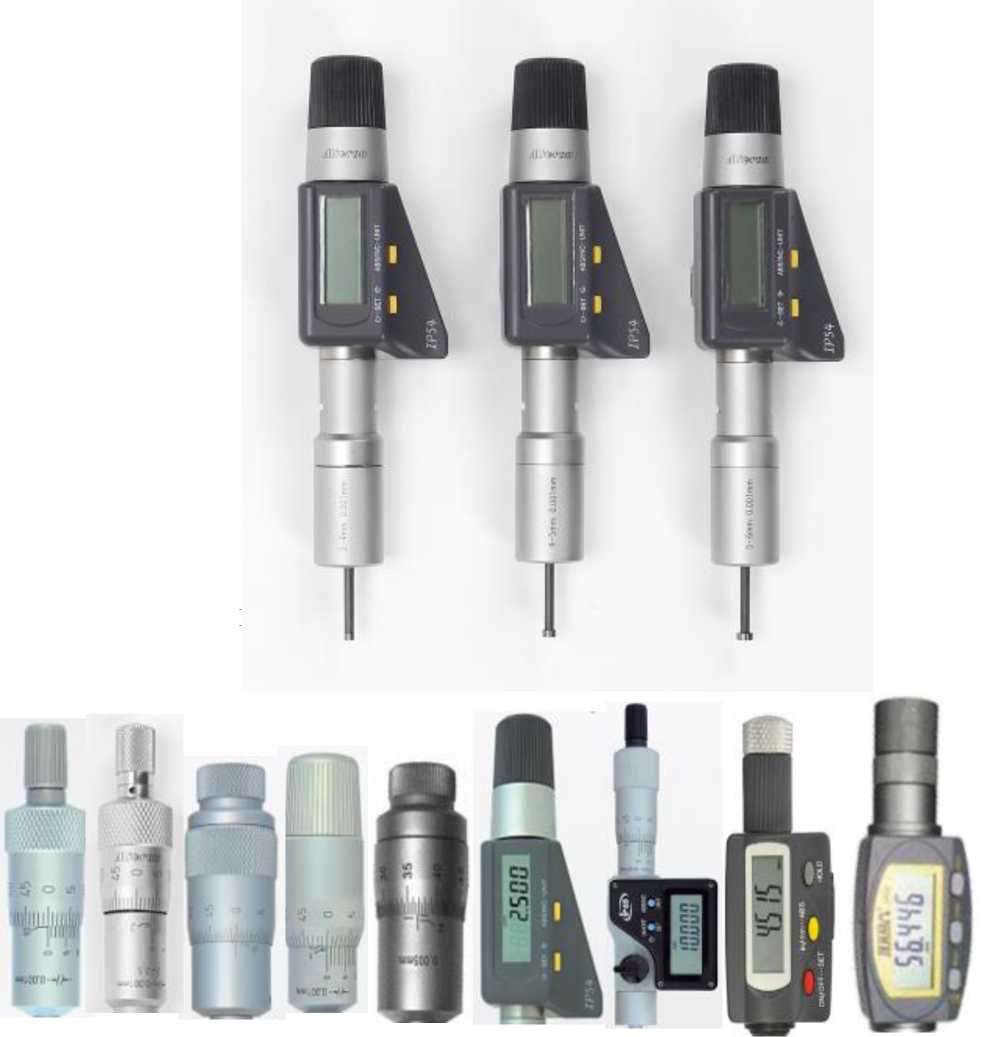

Нутромеры микрометрические самоцентрирующиеся
Рисунок № 10
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта нутромеров микрометрических самоцентрирующихся Micron.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1П0-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Qinghai Measuring & Cutting Tools Co., Ltd «Нутромеры микрометрические самоцентрирующиеся Micron».
ПравообладательQinghai Measuring & Cutting Tools Co., Ltd, КНР
Адрес: 37 Minhe Road, Xining, Qinghai,P.R. China
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77, факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромера в значение измеряемого внутреннего диаметра отверстия. Результат измерений считывается по шкалам стебля и барабана или по цифровому отсчетному устройству.
Нутромеры изготавливаются следующих моделей:
-
- НМТ - нутромер микрометрический трехточечный, с отсчетом по шкалам стебля и барабана;
-
- НМТЦ - нутромер микрометрический трехточечный с отсчетом по цифровому отсчетному устройству;
-
- НМ-С - нутромер микрометрический цанговый, с отсчетом по шкалам стебля и барабана;
-
- НМ-СЦ - нутромер микрометрический цанговый с отсчетом по цифровому отсчетному устройству.
Нутромеры моделей НМТ и НМТЦ состоят из микрометрической головки и самоцентрирующейся головки с тремя измерительными щупами, расположенными под углом 120 градусов.
Нутромеры моделей НМ-С и НМ-СЦ состоят из микрометрической головки и пружинящих половинок измерительного наконечника (цанги), раздвигающихся с помощью расширительного штифта с доведенной конической формой.
Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений, на которой может быть измерен диаметр.
Настройка нутромеров осуществляется с помощью колец установочных Micron (рег. № 89737-23).
Нутромеры отличаются между собой внешним видом, метрологическими и техническими характеристиками.
Нутромеры поставляются индивидуально или наборами, включающими от двух до четырех штук в зависимости от типоразмеров.
К данному типу средств измерений относятся нутромеры микрометрические торговой марки Micron.
Логотип наносится на паспорт нутромеров типографским методом и
на микрометрическую головку нутромеров лазерной маркировкой.
Заводской номер в виде цифрового обозначения наносится на микрометрическую головку или головку с измерительными щупами лазерной маркировкой или в виде наклейки в местах, указанных на рисунках 1 и 6.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид нутромеров указан на рисунках 1 - 8
Общий вид микрометрических головок и цифровых отсчетных устройств указан на рисунке 9.
Пломбирование нутромеров от несанкционированного доступа не предусмотрено.
Место нанесения заводского номера

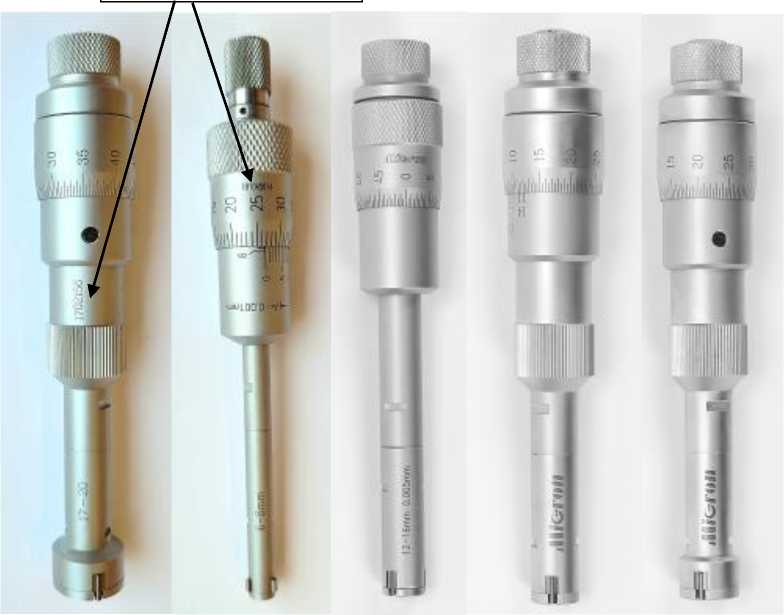

Рисунок 1 - Общий вид нутромеров модели НМТ с указанием места нанесения
заводского номера
Рисунок 2 - Общий вид нутромеров модели НМТ
Рисунок 3 - Общий вид нутромеров модели НМТ
Рисунок 4 - Общий вид нутромеров модели НМТЦ
Рисунок 5 - Общий вид нутромеров модели НМТЦ
Место нанесения заводского номера
I

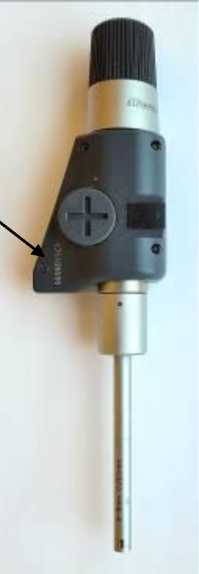

Рисунок 6 - Общий вид нутромеров модели НМТЦ с указанием места нанесения заводского номера
Рисунок 7 - Общий вид нутромеров модели НМ-С
Рисунок 9 - Общий вид микрометрических головок и цифровых отсчетных устройств нутромеров
Лист № 7 Всего листов 12
Таблица 4 -
Наименование |
Обозначение |
Комплектность |
Нутромер микрометрический самоцентрирующийся |
Micron |
1 шт. |
Элемент питания для моделей НМТЦ и НМ-СЦ |
- |
1 шт. |
Ключ |
- |
1 шт. |
Кольцо установочное (по дополнительному заказу) |
Micron |
1 шт. |
Удлинитель (по дополнительному заказу) |
- |
1 шт. |
Футляр |
- |
1 шт. |
Паспорт |
- |
1 экз. |
Таблица 1 - Метрологические характеристики нутромеров
Модель нутромера |
Диапазон измерений, мм |
Цена деления (шаг дискретности), мм |
Наибольшая глубина измерений, мм, не менее |
Пределы допускаемой абсолютной погрешности, мм | |
без удлинителя |
с удлинителем | ||||
1 |
2 |
3 |
4 |
5 |
6 |
НМТ |
От 6 до 8 |
0,005 |
50 |
150 |
±0,004 |
От 6 до 8 |
0,001 |
50 |
150 |
±0,004 | |
От 8 до 10 |
0,005 |
50 |
150 |
±0,004 | |
От 8 до 10 |
0,001 |
50 |
150 |
±0,004 | |
От 10 до 12 |
0,005 |
50 |
150 |
±0,004 | |
От 10 до 12 |
0,001 |
50 |
150 |
±0,004 | |
От 11 до 14 |
0,005 |
76 |
176 |
±0,004 | |
От 12 до 16 |
0,005 |
76 |
176 |
±0,004 | |
От 14 до 17 |
0,005 |
76 |
176 |
±0,004 | |
От 16 до 20 |
0,005 |
76 |
176 |
±0,004 | |
От 17 до 20 |
0,005 |
76 |
176 |
±0,004 | |
От 20 до 25 |
0,005 |
75 |
225 |
±0,004 | |
От 25 до 30 |
0,005 |
75 |
225 |
±0,004 | |
От 30 до 35 |
0,005 |
75 |
225 |
±0,004 | |
От 30 до 40 |
0,005 |
94 |
244 |
±0,004 | |
От 35 до 40 |
0,005 |
75 |
225 |
±0,004 | |
От 40 до 50 |
0,005 |
94 |
244 |
±0,005 | |
От 50 до 60 |
0,005 |
96 |
246 |
±0,005 | |
От 50 до 63 |
0,005 |
96 |
246 |
±0,005 | |
От 60 до 70 |
0,005 |
96 |
246 |
±0,005 | |
От 62 до 75 |
0,005 |
96 |
246 |
±0,005 | |
От 70 до 80 |
0,005 |
96 |
246 |
±0,005 | |
От 75 до 88 |
0,005 |
96 |
246 |
±0,005 | |
От 80 до 90 |
0,005 |
96 |
246 |
±0,005 | |
От 87 до 100 |
0,005 |
96 |
246 |
±0,005 | |
От 90 до 100 |
0,005 |
96 |
246 |
±0,005 | |
От 100 до 125 |
0,005 |
144 |
294 |
±0,005 | |
От 125 до 150 |
0,005 |
144 |
294 |
±0,005 | |
От 150 до 175 |
0,005 |
144 |
294 |
±0,006 | |
От 175 до 200 |
0,005 |
144 |
294 |
±0,006 | |
От 200 до 225 |
0,005 |
144 |
294 |
±0,007 | |
От 225 до 250 |
0,005 |
144 |
294 |
±0,007 | |
От 250 до 275 |
0,005 |
144 |
294 |
±0,008 | |
От 275 до 300 |
0,005 |
144 |
294 |
±0,008 |
1 |
2 |
3 |
4 |
5 |
6 |
НМТЦ |
От 6 до 8 |
0,001 |
50 |
150 |
±0,004 |
От 8 до 10 |
0,001 |
50 |
150 |
±0,004 | |
От 10 до 12 |
0,001 |
50 |
150 |
±0,004 | |
От 11 до 14 |
0,001 |
76 |
176 |
±0,004 | |
От 12 до 16 |
0,001 |
76 |
176 |
±0,004 | |
От 14 до 17 |
0,001 |
76 |
176 |
±0,004 | |
От 16 до 20 |
0,001 |
76 |
176 |
±0,004 | |
От 20 до 25 |
0,001 |
75 |
225 |
±0,004 | |
От 25 до 30 |
0,001 |
90 |
240 |
±0,004 | |
От 30 до 35 |
0,001 |
82 |
232 |
±0,004 | |
От 30 до 40 |
0,001 |
97 |
247 |
±0,004 | |
От 35 до 40 |
0,001 |
82 |
232 |
±0,004 | |
От 40 до 50 |
0,001 |
97 |
247 |
±0,005 | |
От 50 до 60 |
0,001 |
100 |
250 |
±0,005 | |
От 50 до 63 |
0,001 |
114 |
264 |
±0,005 | |
От 50 до 70 |
0,001 |
106 |
256 |
±0,005 | |
От 60 до 70 |
0,001 |
100 |
250 |
±0,005 | |
От 62 до 75 |
0,001 |
114 |
264 |
±0,005 | |
От 70 до 80 |
0,001 |
100 |
250 |
±0,005 | |
От 70 до 100 |
0,001 |
106 |
256 |
±0,005 | |
От 75 до 88 |
0,001 |
114 |
264 |
±0,005 | |
От 80 до 90 |
0,001 |
100 |
250 |
±0,005 | |
От 87 до 100 |
0,001 |
114 |
264 |
±0,005 | |
От 90 до 100 |
0,001 |
100 |
250 |
±0,005 | |
От 100 до 125 |
0,001 |
149 |
299 |
±0,005 | |
От 100 до 150 |
0,001 |
106 |
256 |
±0,005 | |
От 125 до 150 |
0,001 |
106 |
256 |
±0,005 | |
От 150 до 175 |
0,001 |
149 |
299 |
±0,006 | |
От 175 до 200 |
0,001 |
149 |
299 |
±0,006 | |
От 200 до 225 |
0,001 |
149 |
299 |
±0,007 | |
От 225 до 250 |
0,001 |
149 |
299 |
±0,007 | |
От 250 до 275 |
0,001 |
149 |
299 |
±0,008 | |
От 250 до 300 |
0,001 |
149 |
299 |
±0,008 | |
От 150 до 250 |
0,001 |
106 |
256 |
±0,007 | |
От 200 до 300 |
0,001 |
106 |
256 |
±0,007 | |
НМ-С |
От 2,0 до 2,5 |
0,001 |
12 |
— |
±0,004 |
От 2,5 до 3,0 |
0,001 |
12 |
— |
±0,004 | |
От 3,0 до 4,0 |
0,001 |
22 |
— |
±0,004 | |
От 4,0 до 5,0 |
0,001 |
22 |
— |
±0,004 | |
От 5,0 до 6,0 |
0,001 |
22 |
- |
±0,004 |
1 |
2 |
3 |
4 |
5 |
6 |
НМ-СЦ |
От 2,0 до 2,5 |
0,001 |
12 |
— |
±0,004 |
От 2,5 до 3,0 |
0,001 |
12 |
— |
±0,004 | |
От 3,0 до 4,0 |
0,001 |
22 |
— |
±0,004 | |
От 4,0 до 5,0 |
0,001 |
22 |
— |
±0,004 | |
От 5,0 до 6,0 |
0,001 |
22 |
— |
±0,004 |
Таблица 2 - Габаритные размеры и масса нутромеров
Модель нутромера |
Диапазон измерений, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
1 |
2 |
3 |
4 |
НМТ |
От 6 до 8 |
120x20x20 |
0,20 |
От 8 до 10 |
120x20x20 |
0,20 | |
От 10 до 12 |
120x20x20 |
0,20 | |
От 11 до 14 |
130x25x25 |
0,30 | |
От 14 до 17 |
130x25x25 |
0,30 | |
От 12 до 16 |
190x30x45 |
0,35 | |
От 16 до 20 |
160x25x25 |
0,35 | |
От 17 до 20 |
130x25x25 |
0,35 | |
От 20 до 25 |
160x25x25 |
0,40 | |
От 25 до 30 |
165x30x30 |
0,40 | |
От 30 до 35 |
140x35x35 |
0,40 | |
От 30 до 40 |
170x40x40 |
0,60 | |
От 35 до 40 |
140x40x40 |
0,60 | |
От 40 до 50 |
175x50x50 |
0,70 | |
От 50 до 60 |
150x60x60 |
0,70 | |
От 50 до 63 |
190x63x63 |
0,70 | |
От 60 до 70 |
150x70x70 |
0,70 | |
От 62 до 75 |
190x75x75 |
0,70 | |
От 70 до 80 |
150x80x80 |
0,70 | |
От 75 до 88 |
190x88x88 |
0,85 | |
От 80 до 90 |
150x90x90 |
0,85 | |
От 87 до 100 |
190x100x100 |
0,85 | |
От 90 до 100 |
150x100x100 |
0,85 | |
От 100 до 125 |
250x125x125 |
1,20 | |
От 125 до 150 |
250x150x150 |
1,20 | |
От 150 до 175 |
250x175x175 |
1,60 | |
От 175 до 200 |
250x200x200 |
1,70 | |
От 200 до 225 |
250x225x225 |
2,20 | |
От 225 до 250 |
250x250x250 |
2,20 | |
От 250 до 275 |
250x275x275 |
2,30 | |
От 275 до 300 |
250x300x300 |
2,40 |
1 |
2 |
3 |
4 |
НМТЦ |
От 6 до 8 |
170х30х45 |
0,30 |
От 8 до 10 |
170х30х45 |
0,30 | |
От 10 до 12 |
170х30х45 |
0,30 | |
От 11 до 14 |
190х30х45 |
0,40 | |
От 12 до 16 |
190х30х45 |
0,40 | |
От 14 до 17 |
190х30х45 |
0,40 | |
От 16 до 20 |
190х30х45 |
0,40 | |
От 20 до 25 |
195х30х45 |
0,45 | |
От 25 до 30 |
195х30х45 |
0,45 | |
От 30 до 35 |
195х40х45 |
0,60 | |
От 30 до 40 |
195х40х45 |
0,60 | |
От 35 до 40 |
195х50х50 |
0,70 | |
От 40 до 50 |
195х50х50 |
0,70 | |
От 50 до 60 |
215х63х63 |
0,70 | |
От 50 до 63 |
215х63х63 |
0,70 | |
От 50 до 70 |
215х75х75 |
0,70 | |
От 60 до 70 |
215х75х75 |
0,70 | |
От 62 до 75 |
215х75х75 |
0,70 | |
От 70 до 80 |
215х88х88 |
0,80 | |
От 70 до 100 |
215х100х100 |
0,80 | |
От 75 до 88 |
215х100х100 |
0,80 | |
От 80 до 90 |
215х100х100 |
0,90 | |
От 87 до 100 |
215х100х100 |
0,90 | |
От 90 до 100 |
280х125х125 |
1,00 | |
От 100 до 125 |
280х125х125 |
1,20 | |
От 100 до 150 |
280х150х150 |
1,30 | |
От 125 до 150 |
280х150х150 |
1,40 | |
От 150 до 175 |
280х175х175 |
1,70 | |
От 175 до 200 |
280х200х200 |
1,80 | |
От 200 до 225 |
280х225х225 |
2,10 | |
От 225 до 250 |
280х250х250 |
2,20 | |
От 250 до 275 |
280х275х275 |
2,50 | |
От 250 до 300 |
280х300х300 |
2,50 | |
От 150 до 250 |
195х250х250 |
2,50 | |
От 200 до 300 |
280х300х300 |
3,50 | |
НМ-С |
От 2,0 до 2,5 |
135х20х20 |
0,25 |
От 2,5 до 3,0 |
135х20х20 |
0,25 | |
От 3,0 до 4,0 |
140х20х20 |
0,25 | |
От 4,0 до 5,0 |
140х20х20 |
0,25 | |
От 5,0 до 6,0 |
140х20х20 |
0,25 |
1 |
2 |
3 |
4 |
НМ-СЦ |
От 2,0 до 2,5 |
160х30х45 |
0,40 |
От 2,5 до 3,0 |
160х30х45 |
0,40 | |
От 3,0 до 4,0 |
170х30х45 |
0,40 | |
От 4,0 до 5,0 |
170х30х45 |
0,40 | |
От 5,0 до 6,0 |
170х30х45 |
0,40 | |
Примечание: Длина нутромера указана без учета длины удлинителя |
Таблица 3 -Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации:
|
От +15 до +25 80 |
