Сведения о средстве измерений: 89419-23 Дифрактометры рентгеновские

Номер по Госреестру СИ: 89419-23
89419-23 Дифрактометры рентгеновские
(EMMA)

Назначение средства измерений:
Дифрактометры рентгеновские EMMA (далее - дифрактометры) предназначены для измерений углов дифракции рентгеновского излучения, рассеянного на кристаллическом объекте при решении задач рентгенодифракционного и рентгеноструктурного анализа материалов.

сертификация программного обеспечения
Внешний вид. Дифрактометры рентгеновские, http://oei-analitika.ru рисунок № 1
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 1
Внешний вид. Дифрактометры рентгеновские, http://oei-analitika.ru рисунок № 2
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 2
Внешний вид. Дифрактометры рентгеновские, http://oei-analitika.ru рисунок № 3
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 3
Внешний вид. Дифрактометры рентгеновские, http://oei-analitika.ru рисунок № 4
Внешний вид.
Дифрактометры рентгеновские
Рисунок № 4

Общие сведения

Дата публикации - 26.06.2023
Срок свидетельства - 23.06.2028
Номер записи - 191392
ID в реестре СИ - 1409457
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "GBC Scientific Equipment Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Дифрактометры рентгеновские (EMMA)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Фирма "GBC Scientific Equipment Pty Ltd."

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
18274-99

Спектрометр атомно-абсорбционный, GBC-932 AB
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
20165-00

Анализатор фотометрический, Cintra 5
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
21011-01

Спектрофотометр атомно-абсорбционный, AVANTA PM
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
24456-03
01.04.2008
Спектрометры атомно-абсорбционные, GBC
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
24456-08
01.05.2013
Спектрометры атомно-абсорбционные, GBC
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год
24781-03
01.05.2008
Спектрофотометры, GBC Cintra
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
24781-07
01.03.2012
Спектрометры, GBC Cintra
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
27441-04
01.08.2009
Хроматографы жидкостные, GBC
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
1 год
40529-09
01.06.2014
Спектрометры эмиссионные с индуктивно связанной плазмой, Integra XL и Quantima
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год
47729-11
16.09.2016
Дифрактометры рентгеновские, EMMA
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год
53770-13
07.06.2029
Спектрофотометры, Cintra моделей 1010, 2020, 3030 и 4040
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
ОТ
МП
1 год
59112-14
26.11.2019
Спектрометры атомно-абсорбционные, SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
ОТ
1 год
89419-23
23.06.2028
Дифрактометры рентгеновские, EMMA
Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ )
ОТ
МП
1 год

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Дифрактометры рентгеновские (EMMA)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Дифрактометры рентгеновские (EMMA)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Дифрактометры оснащены программным обеспечением (далее - ПО) Visual XRD, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, и программным обеспечением XRD TRACES, позволяющим обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер, принтер или локальную сеть. ПО может устанавливается на персональный компьютер.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.

Конструкция дифрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.

Идентификационные данные ПО дифрактометров приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Visual XRD

XRD TRACES

Номер версии (идентификационный номер) ПО

не ниже 1.036

не ниже 6.7.27

Цифровой идентификатор ПО

-


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены в документе «Дифрактометры рентгеновские EMMA. Руководство пользователя» (Введение «О рентгеновской дифракции»).


Нормативные и технические документы

Нормативные документы, устанавливающие требования к средству измерений

Техническая документация фирмы «GBC Scientific Equipment Pty Ltd.», Австралия.

Правообладатель

Фирма «GBC Scientific Equipment Pty Ltd.», Австралия

Адрес: 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia

Изготовитель


Фирма «GBC Scientific Equipment Pty Ltd.», Австралия
Адрес: 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia

Испытательный центр


Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4

Правообладатель


Фирма «GBC Scientific Equipment Pty Ltd.», Австралия
Адрес: 2-4 Lakewood Boulevard, Braeside Victoria, 3195, Australia

Принцип действия дифрактометров основан на дифракции рентгеновских лучей от атомных плоскостей кристаллической решетки пробы исследуемого вещества. Дифракция рентгеновских лучей соответствует закону Вульфа-Брегга. Дифрактометры построены по оптической схеме, в которой проба исследуемого вещества находится в центре рентгеновского гониометра. Направляемый из источника пучок рентгеновских лучей отражается от кристаллографических атомных плоскостей пробы исследуемого вещества и попадает в блок детектирования с последующей обработкой полученных данных. Регистрация дифракционной картины осуществляется при повороте блока детектирования, рентгеновского источника и осей рентгеновского гониометра с требуемыми угловыми скоростями.

Конструктивно дифрактометры представляют собой модульные настольные приборы, состоящие из: высоковольтного источника питания рентгеновской трубки, блока управления, сбора и обмена данными, блока управления приводом, измерительного блока, включающего в себя: рентгеновский гониометр (инициализация конфигурации 9/9 или инициализация конфигурации 9/29), рентгеновскую трубку с анодами из различных материалов, определяемых конфигурацией (медь, кобальт, хром, железо), блок детектирования с пропорциональным ксеноновым детектором или твердотельным детектором, предметный столик.

Пломбирование дифрактометров не предусмотрено. Конструкция дифрактометров обеспечивает ограничение доступа к частям дифрактометров, несущим первичную измерительную информацию, и местам настройки (регулировки).

Корпус дифрактометров изготовлен из металлических сплавов, пластика и окрашен в цвета в соответствии с технической документацией производителя.

Каждый экземпляр дифрактометра имеет серийный номер, расположенный на табличке на задней стороне дифрактометра. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом.

Нанесение знака поверки на дифрактометры не предусмотрено.

Общий вид дифрактометров и место нанесения серийного номера представлены на рисунках 1 и 2.

Внешний вид. Дифрактометры рентгеновские (EMMA), http://oei-analitika.ru

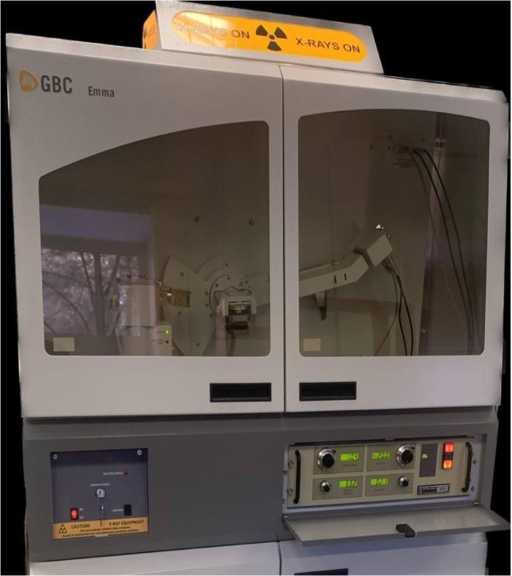

Рисунок 1 - Общий вид дифрактометров рентгеновских EMMA
