Номер по Госреестру СИ: 53770-13
53770-13 Спектрофотометры
(Cintra моделей 1010, 2020, 3030 и 4040)
Назначение средства измерений:
Спектрофотометры Cintra модель 1010, 2020, 3030 и 4040 (далее по тексту -спектрофотометры), предназначены для измерения коэффициента пропускания и оптической плотности твердых и жидких проб различного происхождения.
Публичные реестры средств измерений, результатов поверки, эталонов, стандартных образцов, методик и документов по обеспечению единства измерений.
Cintra моделей 1010, 2020, 3030 и 4040
Специализированный ресурс Ростеста, посвящённый программному обеспечению и цифровым сервисам.
Цифровые продукты для производителей, поверителей и владельцев СИ: автоматизация бизнес-процессов, обмен и визуализация данных.
| Владелец | Категория | Количество СИ | Количество поверок | Поверок на одно СИ |
|---|---|---|---|---|
| ООО "ЛУКОЙЛ-Волгограднефтепереработка" | Юридические лица | 4 | 15 | 3,75 |
| Нижневолжское ТПУ ООО "Инфраструктура ТК" | Юридические лица | 3 | 4 | 1,33 |
| Публичное акционерное общество "НК "РОСНЕФТЬ" - СМОЛЕНСКНЕФТЕПРОДУКТ" | Юридические лица | 2 | 6 | 3,00 |
| НК РОСНЕФТЬ - СМОЛЕНСКНЕФТЕПРОДУКТ ПАО | Юридические лица | 2 | 3 | 1,50 |
| юридическое лицо | Юридические лица | 2 | 2 | 1,00 |
| ООО "ЛУКОЙЛ-Пермнефтеоргсинтез" | Юридические лица | 1 | 5 | 5,00 |
| ПАО АНК "Башнефть" | Юридические лица | 1 | 4 | 4,00 |
| юр.лицо | Юридические лица | 1 | 2 | 2,00 |
| Общество с ограниченной ответственностью "ПРОИЗВОДСТВЕННОЕ ОБЪЕДИНЕНИЕ "КИРИШИНЕФТЕОРГСИНТЕЗ" | Юридические лица | 1 | 1 | 1,00 |
| Общество с ограниченной ответственностью "МАРС" | Юридические лица | 1 | 1 | 1,00 |
| ООО "НЕОХРОМ" | Юридические лица | 1 | 1 | 1,00 |
| Юр. Лицо | Юридические лица | 1 | 1 | 1,00 |
| UUID | Номер типа | Начало версии | Окончание версии | Состояние |
|---|---|---|---|---|
| 398a117f-a488-7f09-98e9-713bf941d510 | 53770-13 | 2024-02-05 | — | актуальная |
| a922dca5-6860-1f94-8241-49362006fc25 | 53770-13 | 2023-11-02 | 2024-02-05 | архивная |
| 3f396701-ecb1-0582-05ba-de6d05413c94 | 53770-13 | 2023-03-31 | 2023-11-02 | архивная |
| 6fd81f7a-727c-5b5b-40b2-df49ab317e4b | 53770-13 | 2020-05-07 | 2023-03-31 | архивная |
Формирование DCC, проверка XML, хранение в реестре, визуализация сертификатов, публичные ссылки и QR-коды.
Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
Дата публикации - 05.02.2024
Срок свидетельства - 07.06.2029
Номер записи -
ID в реестре СИ - 366147
Тип производства - серийное
Описание типа
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Cintra мод. 1010, 2020, 3030 и 4040, нет данных, Cintra мод. 2020, модель 1010, 2020, Cintra мод. 1010, CINTRA модели 2020, 4040, Cintra 1010, Cintra 2020, Cintra мод. 303, Cintra мод. 3030, Cintra мод. 4040, Cintra мод.2020, Нет модификации, Спектрофотометр Cintra модели 1010
Изготовитель - Фирма "GBC Scientific Equipment Pty Ltd."
Страна - АВСТРАЛИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
Бесплатный
Кол-во поверок - 93
Выдано извещений - 0
Кол-во периодических поверок - 50
Кол-во средств измерений - 25
Кол-во владельцев - 11
Усредненный год выпуска СИ - 0
МПИ по поверкам - 6996 дн.
№1269 от 2016.09.07 О внесении изменений в описание типа на систему автоматизированную информационно-измерительную коммерческого учета электроэнергии (АИИС КУЭ) ООО "СУЭК-Хакасия"
№1119 от 2018.06.07 О внесении изменений в описание типа и продлении свидетельства об утверждении типа средства измерений № 51048 "Спектрофотометры Cintra моделей 1010, 2020, 3030 и 4040"
№2264 от 2023.10.27 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (4)
№296 от 2024.02.05 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
18274-99 |
Спектрометр атомно-абсорбционный, GBC-932 AB Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
20165-00 |
Анализатор фотометрический, Cintra 5 Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
21011-01 |
Спектрофотометр атомно-абсорбционный, AVANTA PM Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
24456-03 01.04.2008 |
Спектрометры атомно-абсорбционные, GBC Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
24456-08 01.05.2013 |
Спектрометры атомно-абсорбционные, GBC Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
24781-03 01.05.2008 |
Спектрофотометры, GBC Cintra Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
24781-07 01.03.2012 |
Спектрометры, GBC Cintra Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
27441-04 01.08.2009 |
Хроматографы жидкостные, GBC Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
1 год | |
|
40529-09 01.06.2014 |
Спектрометры эмиссионные с индуктивно связанной плазмой, Integra XL и Quantima Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
47729-11 16.09.2016 |
Дифрактометры рентгеновские, EMMA Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
53770-13 07.06.2029 |
Спектрофотометры, Cintra моделей 1010, 2020, 3030 и 4040 Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ МП |
1 год |
|
59112-14 26.11.2019 |
Спектрометры атомно-абсорбционные, SavantAA, SavantAA∑, SavantAA Zeeman, SensAA, SensAA Dual, SensAA Dual G, XplorAA, XplorAA G Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ |
1 год |
|
89419-23 23.06.2028 |
Дифрактометры рентгеновские, EMMA Фирма "GBC Scientific Equipment Pty Ltd." (АВСТРАЛИЯ ) |
ОТ МП |
1 год |
Отчёт «MM_4. Статистика по разработчикам МВИ ФГИС «Аршин»» фокусируется на деятельности отдельного разработчика с 2020 года. После выбора разработчика в выпадающем списке рассчитываются ключевые показатели: первая и последняя публикации, общее число МВИ, доля статуса «Действует», количество задействованных аттестующих организаций и средний лаг от даты свидетельства до публикации.
Блок графиков отражает динамику: помесячные публикации и кумулятив, распределение по статусам (stacked), топ-аттестующие организации и «виды измерений» для выбранного разработчика. Отдельно оценивается качество данных — заполненность полей (величина, пределы, погрешность) и доля карточек с контактами, что помогает выявлять пробелы в оформлении и поддержке.
Для оперативного контроля темпов добавлены сравнения YTD/LYTD по ISO-неделям, тепловая карта год×месяц, а также сезонность и топ назначений методик. Наводите курсор для подсказок, используйте меню графиков для выгрузки данных/изображений и сопоставляйте метрики, чтобы вовремя замечать пики активности, снижение темпа или узкие места, связанные с задержками публикаций и качеством карточек.
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (RA.RU.311305) | РСТ | 8 | 0 | 8 | 0 | 8 | 0 | 8 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Волгоградский ЦСМ» (RA.RU.311474) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ОАО ФНТЦ "ИНВЕРСИЯ" (RA.RU.311264) | 2 | 0 | 2 | 0 | 0 | 0 | 0 | |||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 19 | 0 | 16 | 0 | 19 | 0 | 16 | ||
| Коломенский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Клинский филиал ФБУ «ЦСМ Московской области» (RA.RU.11АС23) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Ставропольский ЦСМ» (RA.RU.311422) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 11 | 4 | 7 | 0 | 3 | 2 | 1 | ||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "СМОЛЕНСКИЙ ЦСМ" (14) | РСТ | 6 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ РЕСПУБЛИКИ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Тюменский ЦСМ» (RA.RU.311494) | РСТ | 1 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «Нижегородский ЦСМ» (RA.RU.311315) | РСТ | 2 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| Сергиево-Посадский филиал ФБУ «ЦСМ Московской области» (48) | РСТ | 4 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ «ЦСМ Республики Башкортостан» (RA.RU.311406) | РСТ | 3 | 0 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | |
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | РСТ | 2 | 0 | 2 | 0 | 0 | 0 | 0 |
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Архангельский ЦСМ Архангельская область |
4317 | 4721 |
|
Брянский филиал ФБУ Приокский ЦСМ Брянская область |
4195 | 4721 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
5388 | 4721 |
|
ФБУ Иркутский ЦСМ Иркутская область |
3892 | 4721 |
|
ФБУ Кабардино-Балкарский ЦСМ Кабардино-Балкарская Республика |
4473 | 4721 |
Программное обеспечение спектрофотометров позволяет управлять установкой параметров прибора, осуществлять расчет концентрации компонента в пробе на основе измерений ее оптической плотности и хранить результаты измерений.
Управление процессом измерения и обработки выходной информации осуществляется от IBM PC - совместимого компьютера с помощью специального программного обеспечения CintralTM.
Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
CINTRAL |
|
Номер версии (идентификационный номер) ПО |
Ver. 2.4 |
|
Цифровой идентификатор |
98afc8283afd60710e5c52df79980f75 |
|
Алгоритм вычисления цифрового идентификатора ПО |
MD5 |
Испытания, сертификация и метрологическая экспертиза — Сертификация программного обеспечения, проверка ПО испытательного оборудования, утверждение типа СИ и аттестация методик измерений.
наносится на титульный лист Руководства по эксплуатации методом штемпелевания и на корпус прибора методом наклеивания.
ГОСТ 8.557.2007 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин от 0,2 до 50,0 мкм, диффузного и зеркального отражения в диапазоне длин волн от 02 до 20,0 мкм.
Технический документ GBC Scientific Equipment Pty Ltd, Австралия
осуществляется по документу МП 97.Д4-12 «Спектрометры Cintra моделей 1010, 2020, 3030 и 4040. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» в декабре 2012 года.
Основные средства поверки:
1 Комплект светофильтров КС-105
Рабочий диапазон длин волн 220-2500 нм.
Диапазон измерений СКНП 1,5 - 98,0 %.
Предел допускаемой абсолютной погрешности измерения СКНП:
- для светофильтров из стекла НС8: ±0,25 %
- для светофильтров из стекла КУВИ : ±0,5 %
2 Светофильтр ПС - 7 из комплекта светофильтров КНС - 10.5
Рабочий диапазон длин волн 0,26 - 2,7 мкм.
Абсолютная погрешность измерения длины волны: ±0,5 нм.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых спектрофотометров с требуемой точностью.
Знак поверки наносится на корпус спектрофотометров (место нанесения указано на рисунке 1).
Принцип действия спектрофотометров основан на спектрально-избирательном поглощении потока оптического излучения при прохождении его через жидкие или твердые материалы и вещества.
Спектрофотометры представляют собой двухлучевые стационарные настольные лабораторные приборы, состоящие из оптико-механического и электронного узлов, установленных в общем корпусе. Для разложения излучения в спектр в приборах используется монохроматор с дифракционной решеткой. В качестве источников излучения используются вольфрамовая/галогенная/дейтериевая лампы, а в качестве приемника - фотодиод и/или ФЭУ. Приборы имеют кюветное отделение большого размера, рассчитанное на установку кювет с длиной оптического пути до 100 мм.
Спектрофотометры различаются метрологическими характеристиками, детекторами, а так же в моделях 1010, 2020 и 3030 в качестве монохроматора применяется монохроматор Черни-Тернера с голографической решеткой 1200 л/мм, а в модели 4040- двойной монохроматор в конфигурации с монохроматором Черни-Тернера.
Общий вид спектрофотометров представлен на рисунке 1
Место нанесения маркировки и место пломбирования спектрофотометров представлено на рисунке 2.

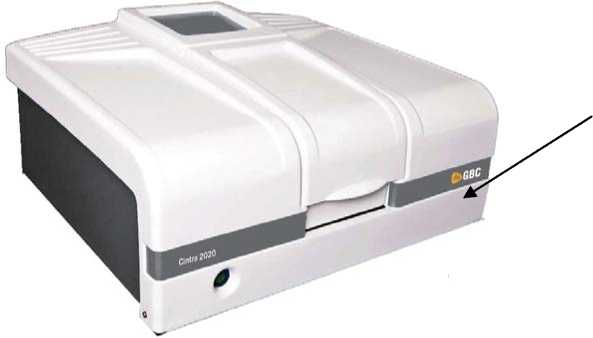

Рисунок 1 - Общий вид спектрофотометров
Место нанесения знака поверки

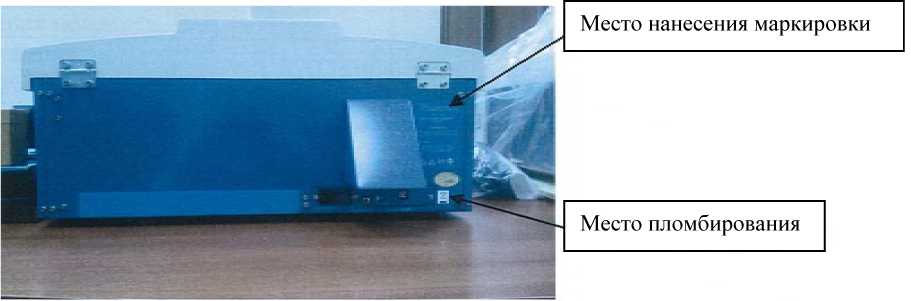

Рисунок 2 - Место пломбирования спектрофотометров
Таблица 4 -
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр Cintra |
- |
1 шт. |
|
Держатель кювет |
- |
1 шт |
|
Спектрофотометры Cintra моделей 1010, 2020, 3030 и 4040. Инструкция по эксплуатации |
- |
1 экз. |
|
Спектрофотометры Cintra моделей 1010, 2020, 3030 и 4040 Методика поверки |
МП 97.Д4-12 |
1 экз. |
|
Руководство по эксплуатации программного обеспечения Cintral |
- |
1 экз. |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
1010 |
2020 |
3030 |
4040 | |
|
Спектральный диапазон, нм |
от 190 до 1100 |
от 190 до 1200 |
от 190 до 900 | |
|
Спектральная щель, нм |
1,5 фиксированная |
от 0,2 до 5,0 с шагом 0,1 |
от 0,2 до 2,0 с шагом 0,1 | |
|
Точность установки длины волны, нм |
±1,0 | |||
|
Воспроизводилось по длинам волн, нм |
±0,1 | |||
|
Диапазон измерений СКНП,% |
От 0 до 100 | |||
|
Пределы допускаемой абсолютной погрешности измерения (СКНП), % |
±1,0 | |||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | |||
|
1010 |
2020 |
3030 |
4040 | |
|
Детектор |
Фотодиод, силикон |
Фотоумножитель |
Фотоумножитель | |
|
R446 |
R928 | |||
|
Скорость сканирования, нм/мин |
от 60 до 3200 |
от 5 до 10000 | ||
|
Выходной интерфейс |
RS-232C | |||
|
Габаритные размеры, мм, |
660x640x270 | |||
|
не более | ||||
|
Масса, кг, не более |
42 | |||
|
Средний срок службы, лет, не менее |
8 | |||
|
Потребляемая мощность, В^А, не более |
600 | |||
|
Электропитание: напряжение, В |
240 | |||
|
Частота, Гц |
50/60 | |||
|
Условия эксплуатации: 0 -температура окружающей среды, С |
от 15 до 35 | |||
|
-относительная влажность воздуха | ||||
|
при 25 0С (%) |
от 20 до 80 | |||
|
-атмосферное давление, кПа |
от 84 до 106 | |||
