Номер по Госреестру СИ: 89412-23
89412-23 Угломеры
(Обозначение отсутствует)
Назначение средства измерений:
Угломеры предназначены для измерений плоских углов контактным методом, а также проведения разметочных работ на плоскости.
Внешний вид.
Угломеры
Рисунок № 1
Внешний вид.
Угломеры
Рисунок № 2
Внешний вид.
Угломеры
Рисунок № 3
Внешний вид.
Угломеры
Рисунок № 4
Внешний вид.
Угломеры
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Лист № 5 Всего листов 6
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта угломеров.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Государственная поверочная схема для средств измерений плоского угла, утвержденная приказом Росстандарта от 26 ноября 2018 г. № 2482 (с изменениями, внесенными Приказом Федерального агентства по техническому регулированию и метрологии от 29 апреля 2019 г. № 1018);
Стандарт предприятия Diapazon JSC «Угломеры».
Правообладатель
Diapazon JSC, КНР
Адрес: 328 Choahu road, Choahu city, 238000, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп» (ООО «МЦ Севр групп»)Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская,
д. 20А, эт./помещ./ком. мансарда/ХША/ЗЗБ
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Принцип действия угломеров основан на совмещении измерительных поверхностей угломера с поверхностями, образующими измеряемый угол и отсчитывании со шкалы угломера значений измеряемого угла.
Угломеры изготавливаются в трех модификациях:
-
- 1005 - состоят из полукруглого лимба с нанесенной на нем угловой шкалой, сектора с нониусом, угольника со съемной линейкой, микрометрической подачи и стопорного винта;
-
- 7011 - состоят из диска с нанесенной на нем угловой шкалой и нониусом без паралакса, оснащенного лупой для удобства считывания показаний, съемных линеек разной длины, микрометрической подачи и стопорного винта;
-
- 7153 - состоят из полукруглого лимба с круговой шкалой, линейки с указателем и стопорного винта.
Угломеры могут быть также оснащены микрометрической подачей.
Товарный знак
наносится на паспорт угломеров типографским методом, на
угломер с лицевой стороны краской или лазерной маркировкой.
Заводской номер в виде цифрового обозначения, наносится на лицевую сторону угломера методом лазерной гравировки в местах, указанных на рисунках 1 - 3.
Пломбирование угломеров от несанкционированного доступа не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено. Общий вид угломеров указан на рисунках 1 - 3.
Место нанесения заводского номера

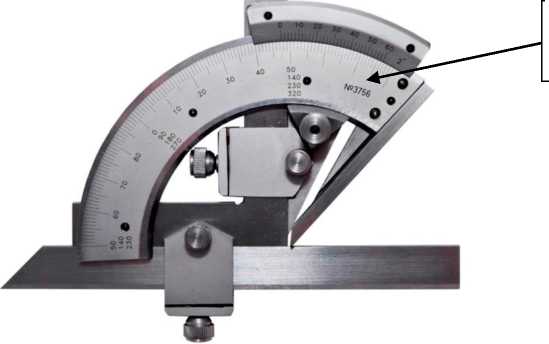

Рисунок 1 - Общий вид угломеров модификации 1005 с указанием места нанесения заводского номера

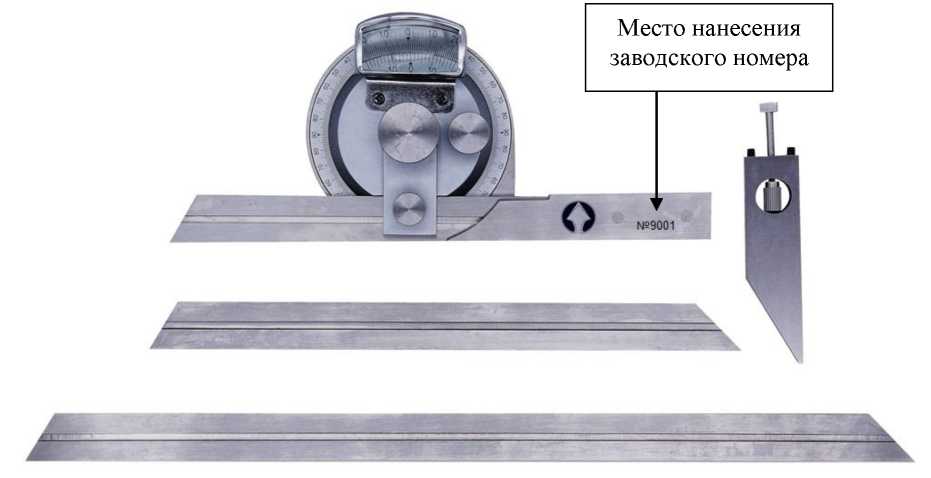

Рисунок 2 - Общий вид угломеров модификации 7011 с указанием места нанесения заводского номера
N26537
▲
Место нанесения заводского номера

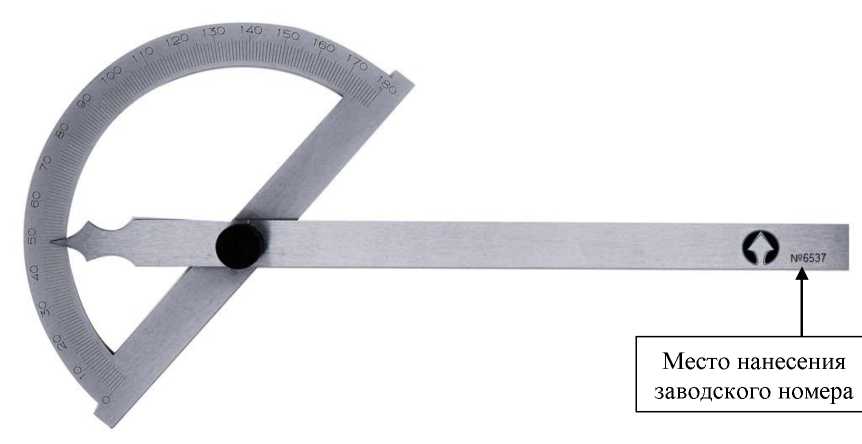

Рисунок 3 - Общий вид угломеров модификации 7153 с указанием места нанесения заводского номера
Таблица 1 - Диапазон измерений углов, цена деления основной шкалы, значение отсчета по
нониусу, пределы допускаемой абсолютной погрешности
Модификация |
Диапазон измерений углов |
Цена деления основной шкалы |
Значение отсчета по нониусу |
Пределы допускаемой абсолютной погрешности | |
наружных |
внутренних | ||||
1005 |
от 0 до 320° |
от 40° до 130° |
1° |
2' |
±2,0' |
7011 |
от 0 до 90°х4 |
- |
1° |
5' |
±5,0' |
7153 |
от 0 до 180° |
- |
1° |
- |
±0,5° |
Таблица 2 - Допускаемые отклонения от плоскостности и прямолинейности, а также от параллельности измерительных поверхностей
Наименование характеристики |
Значение |
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей угломеров модификаций 1005 и 7011, мкм, не более, для измерительных поверхностей: - до 100 мм включ. |
5 |
- св. 100 до 150 мм включ. |
6 |
- св. 150 мм |
8 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Допускаемое отклонение от параллельности измерительных поверхностей линейки угломеров модификации 7011, мкм, не более, для длины измерительных поверхностей: - до 100 мм включ. |
6 |
- св. 100 до 150 мм включ. |
8 |
- св. 150 мм |
12 |
Примечание: Требования плоскостности и прямолинейности не распространяются: - на зону в 1 мм от краев, ограничивающих длину, для измерительных поверхностей до | |
150 мм включ.;
|
Таблица 3 - Габаритные размеры и масса
Модификация |
Диаметр лимба, мм х длина линейки, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
1005 |
- |
150 |
150 |
27 |
0,40 |
7011 |
- |
300 |
140 |
25 |
0,70 |
7153 |
80х120 |
170 |
87 |
20 |
0,09 |
120х150 |
220 |
128 |
20 |
0,13 | |
150х200 |
288 |
160 |
23 |
0,25 | |
300х500 |
675 |
315 |
33 |
1,33 | |
300х600 |
775 |
315 |
33 |
1,44 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Номинальные длины измерительных линеек, мм, не более, для угломеров модификаций:
|
150 150, 200, 300 |
Условия эксплуатации:
|
от +15 до +25 80 |
