Номер по Госреестру СИ: 88886-23
88886-23 Скобы рычажные
(Обозначение отсутствует)
Назначение средства измерений:
Скобы рычажные (далее по тексту - скобы) предназначены для измерений наружных линейных размеров деталей относительным методом.
Внешний вид.
Скобы рычажные
Рисунок № 1
Внешний вид.
Скобы рычажные
Рисунок № 2
Внешний вид.
Скобы рычажные
Рисунок № 3
Внешний вид.
Скобы рычажные
Рисунок № 4
Внешний вид.
Скобы рычажные
Рисунок № 5
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации и хранению» паспорта скоб.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1^10“9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29 декабря 2018 г. № 2840;
Стандарт предприятия Diapazon JSC «Скобы рычажные».
Правообладатель
Diapazon JSC, КНР
Адрес: 328 Choahu road, Choahu city, 238000, China
Испытательный центр
Общество с ограниченной ответственностью «Метрологический Центр Севр групп»(ООО «МЦ Севр групп»)
Адрес: 111141, г. Москва, вн.тер.г. муниципальный округ Новогиреево, ул. Кусковская, д. 20А, эт./помещ./ком. манcарда/XШA/33Б
Тел.: +7 (495) 822-18-08
Web-сайт: www.mcsevr.ru, E-mail: info@mcsevr.ru
Принцип действия основан на измерении разности показаний по отсчетному устройству между начальным (нулевым) показанием и показанием при установке измеряемой детали. Начальный (нулевой) отсчет осуществляется по мерам длины концевым плоскопараллельным, устанавливаемым между измерительными поверхностями скобы.
Скобы состоят из корпуса, встроенного отсчетного устройства, переставной пятки со стопорным устройством, подвижной пятки, механизма отвода подвижной пятки, теплоизоляционных накладок, а также упора или без него.
Переставная пятка представляет собой микропару и перемещается вдоль линии измерения при помощи специальной гайки. Подвижная пятка под действием измерительного усилия также перемещается вдоль линии измерения. Величина этого перемещения измеряется с помощью отсчетного устройства.
Скобы изготавливаются в исполнениях 1 и 2, отличающиеся между собой пределами допускаемой абсолютной погрешности и размахом показаний.
О
Товарный знак наносится на паспорт скоб типографским методом и на
циферблат краской или с помощью наклейки.
Заводской номер скобы в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на переставную пятку или теплоизоляционную накладку скобы краской или лазерной маркировкой, в местах, указанных на рисунке 5.
Возможность нанесения знака поверки на средство измерений отсутствует.
Общий вид скоб указан на рисунках 1 - 4.
Пломбирование скоб от несанкционированного доступа не предусмотрено.
Рисунок 1 - Общий вид скоб

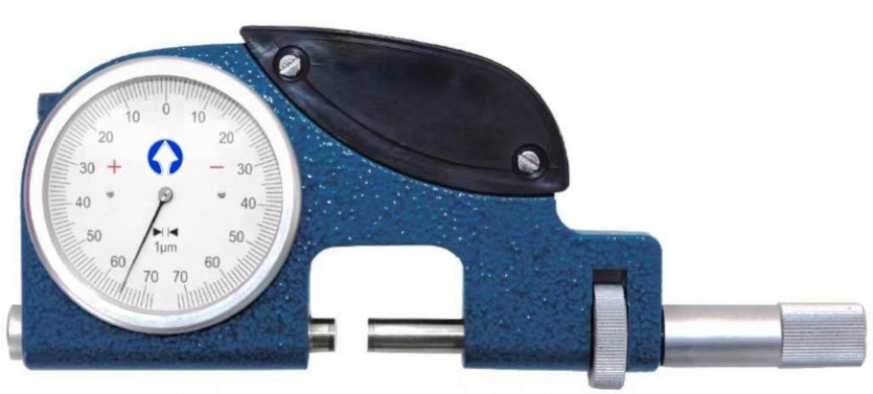

Рисунок 2 - Общий вид скоб

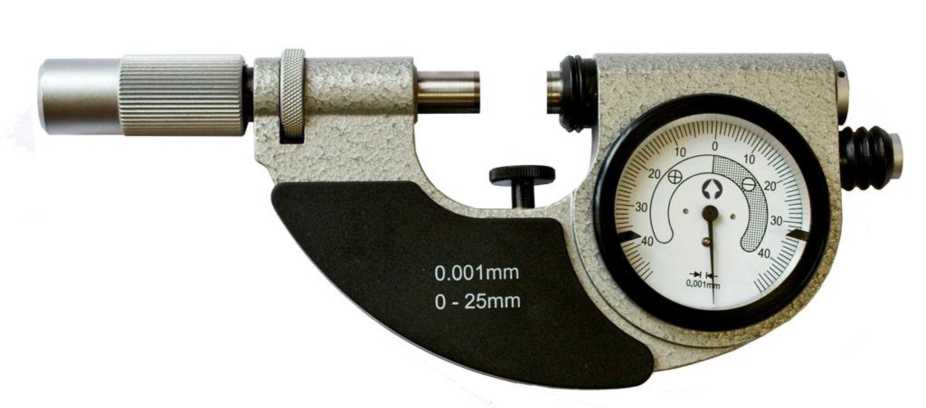

Рисунок 3 - Общий вид скоб

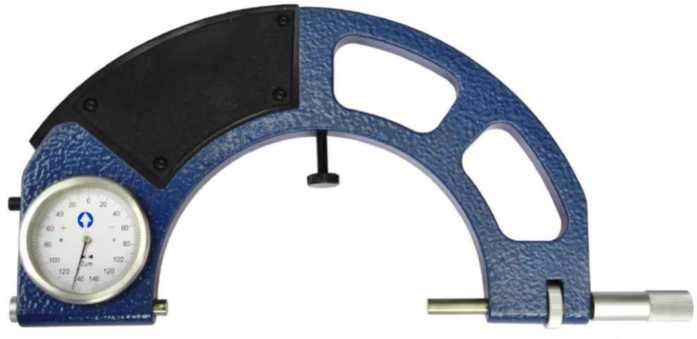

Рисунок 4 - Общий вид скоб

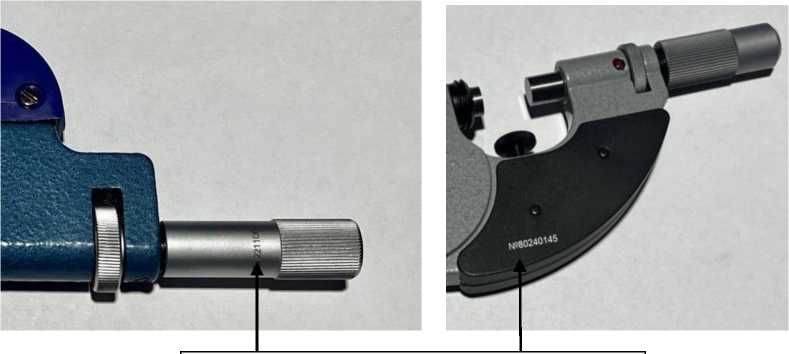

Место нанесения заводского номера
Рисунок 5 - Места нанесения заводских номеров
Таблица 1 - Метрологические характеристики скоб
Диапазон измерений скоб, мм |
Отсчетное устройство |
Пределы допускаемой абсолютной погрешности измерений скоб в интервалах шкалы, мкм | ||||
Цена деления, мм |
Диапазон показаний, мм |
±30 делений от нулевого штриха |
св. ±30 делений от нулевого штриха | |||
Исп. 1 |
Исп. 2 |
Исп. 1 |
Исп. 2 | |||
от 0 до 25 |
0,001 |
от -0,04 до +0,04 |
±1,0 |
±2,0 |
±2,0 |
±4,0 |
от 25 до 50 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | ||
от 50 до 75 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | ||
от 75 до 100 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | ||
от 0 до 25 |
от -0,07 до +0,07 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | |
от 25 до 50 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | ||
от 50 до 75 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | ||
от 75 до 100 |
±1,0 |
±2,0 |
±2,0 |
±4,0 | ||
от 100 до 125 |
0,002 |
от -0,14 до +0,14 |
±1,5 |
±3,0 |
±2,0 |
±6,0 |
от 125 до 150 |
±1,5 |
±3,0 |
±2,0 |
±6,0 | ||
от 150 до 175 |
±1,5 |
±4,0 |
±2,0 |
±6,0 | ||
от 175 до 200 |
±1,5 |
±4,0 |
±2,0 |
±6,0 |
Таблица 2 - Допуски плоскостности и параллельности, размах показаний
Верхний предел диапазона измерений скоб, мм |
Допуск, мкм |
Размах показаний, цены деления шкалы отсчетного устройства, не более | ||
плоскостности |
параллельности | |||
Исп. 1 |
Исп. 2 | |||
25 |
0,6 |
1,8 |
1/3 |
1 |
50 | ||||
75 |
2,5 | |||
100 | ||||
125 |
3,0 | |||
150 |
3,5 | |||
175 |
4,0 | |||
200 |
4,5 | |||
Примечание - На расстоянии 0,5 мм от края измерительной поверхности допускаются завалы |
Таблица 3 - Габаритные размеры и масса
Диапазон измерений скоб, мм |
Габаритные размеры (Длина х Ширина х Высота), мм, не более |
Масса, кг, не более |
от 0 до 25 |
200x20x85 |
0,8 |
от 25 до 50 |
228x25x95 |
1,2 |
от 50 до 75 |
250x25x110 |
1,5 |
от 75 до 100 |
280x25x130 |
2,0 |
от 100 до 125 |
300x25x150 |
2,4 |
от 125 до 150 |
330x30x180 |
3,4 |
от 150 до 175 |
350x30x210 |
4,3 |
от 175 до 200 |
380x30x260 |
5,0 |
Таблица 4 - Условия эксплуатации
Наименование xарактеристики |
Значение |
Условия эксплуатации:
|
от +17 до +23 80 |
