Номер по Госреестру СИ: 89409-23
89409-23 Анализаторы жидкости промышленные поточные
(Vishera)
Назначение средства измерений:
Анализаторы жидкости промышленные поточные Vishera (далее - анализаторы) предназначены для автоматизированных измерений состава и свойств природных, технологических, промышленных, сточных вод по следующим показателям: химическое потребление кислорода (ХПК), удельная электрическая проводимость, рН, массовая концентрация общего фосфора, массовая концентрация фторид-ионов, массовая концентрация ионов аммония.

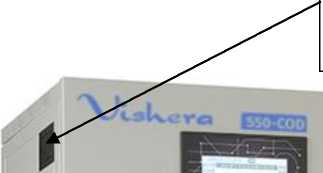

Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 1
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 2

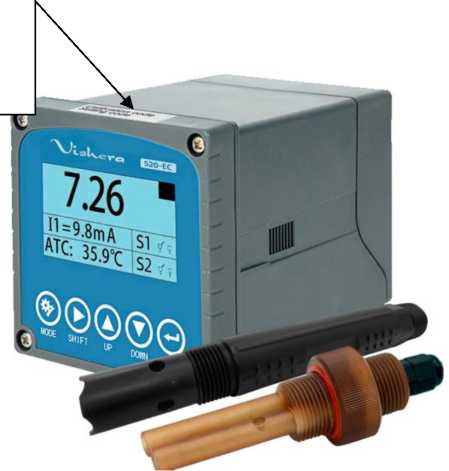

Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 3
Общие сведения
Дата публикации - 06.09.2024
Срок свидетельства - 23.06.2028
Номер записи - 191382
ID в реестре СИ - 1409447
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификация Vishera 520-Ion, Vishera 550-ТР, Vishera 550-ТFe, Vishera 550-TP, Vishera 550-COD, Vishera 520-рН, Vishera 520-pH, Vishera 520-Ion, Vishera 520-Ec,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
CREATE TABLE `foei_poverka` (`poverka_id` int(11) NOT NULL, `poverka_row` text NOT NULL) ENGINE=InnoDB DEFAULT CHARSET=utf8 ROW_FORMAT=COMPRESSED;
poverka_id - порядковый номер поверки в ФГИС АРШИН
poverka_row - данные о поверке в формате json
Данные в колонке poverka_row хранятся в HEX виде и для получения рабочего массива json их необходимо преобразовать из HEX в строку, приведенной ниже функцией.
function hexToStr($hex){
$string='';
for ($i=0; $i < strlen($hex)-1; $i+=2){
$string .= chr(hexdec($hex[$i].$hex[$i+1]));
}
return $string;
}
$arr =json_decode($homepage, true);
В случае, если архив дамп MySQL имеет приставку _bin, для преобразования следует использовать стандартную функцию hex2bin(), которая преобразует шестнадцатеричные данные в двоичные.
Бесплатный
Статистика
Кол-во поверок - 22
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 22
Кол-во владельцев - 2
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№1310 от 2023.06.23 ПРИКАЗ_Об утверждении типов средств измерений (16)
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1840 от 2024.08.09 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (9)
Наличие аналогов СИ: Анализаторы жидкости промышленные поточные (Vishera)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85494-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Метафракс Кемикалс", Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
4 года |
|
89363-23 |
Система автоматического контроля выбросов загрязняющих веществ в атмосферу на дымовой трубе № 2 Благовещенской ТЭЦ, Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
89364-23 |
Система автоматического контроля выбросов загрязняющих веществ в атмосферу на дымовой трубе № 1 Благовещенской ТЭЦ, Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
89409-23 23.06.2028 |
Анализаторы жидкости промышленные поточные, Vishera Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90846-23 22.12.2028 |
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, САКВ Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90861-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Аллегро", Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
4 года |
|
92635-24 18.07.2029 |
Анализаторы жидкости промышленные поточные, Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
94261-24 26.12.2029 |
Системы автоматического контроля сбросов, Vishera-AS Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Каталог СИ, используемый в сервисе ОЕИ-Аналитика имеет трехуровневую структуру вида: области измерений (более 20), разделы областей измерений (более 250) и группы СИ (более 10 тыс.). При разработке каталога были использованы как существующие кодификаторы: МИ 2803-2014, МИ 2314-2006, МИ 2314-2022, так и собственные наработки. Перед применением каталог был адаптирован и обогащен данными из реального реестра, утвержденных типов СИ ФГИС АРШИН.
Отчет «Количество типов средств измерений в ФГИС АРШИН по группам СИ» предназначен для сравнительного анализа количества утвержденных типов средств измерений, приходящихся на различные группы СИ. Отчет состоит из двух графиков (одной круговой и одной столбчатой диаграммы) и двух интерактивных таблиц. Таблицы обладают функцией поиска и сортировки по любой из колонок.
Стоит отметить, что отнесение того или иного типа СИ к группе СИ осуществляется не вручную, а с использованием специального программного алгоритма по ключевым словосочетаниям. При таком подходе качество распределения СИ и покрытие реестра типов СИ АРШИНА зависит от качества, предложенных словосочетаний. По этой причине 20% типов СИ, занесённых в АРШИН автоматически распределить не удалось, что не должно существенно отразиться на процентном соотношении или пропорции между группами СИ.
На круговой диаграмме показано количественное соотношение между группами СИ по количеству утвержденных типов СИ. Ввиду того, что некоторые типы СИ могут входить в разные группы, суммарное количество типов СИ, приведенных на диаграмме будет превышать кол-во типов СИ, представленных в ФГИС АРШИН. Как и следовало ожидать, самые большие пропорции занимают однословные классические группы СИ (АИИС, преобразователи, системы, резервуары, трансформаторы … и др.)
В отличии от круговой диаграммы столбчатая демонстрирует тоже разделение типов СИ по группам СИ, но уже в динамике по годам начиная с 2016 года.
Бесплатный
Кто поверяет Анализаторы жидкости промышленные поточные (Vishera)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2026 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 6 | 6 | 0 | 0 | 0 | 0 | 0 | ||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 16 | 3 | 13 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы жидкости промышленные поточные (Vishera)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
6500 | 6500 |
Программное обеспечение
Анализаторы оснащены встроенным программным обеспечением (далее - ПО), которое осуществляет обработку, отображение и передачу результатов измерений и является метрологически значимым. Идентификационные данные ПО приведены в таблице 2.
Основные функции ПО - прием и преобразование первичной измерительной информации, хранение градуировочных характеристик, обработка и отображение текущих результатов измерений, формирование архива по измеряемым и рассчитываемым параметрам, отображение текущих результатов измерений и просмотр архива, отображение предаварийных и аварийных состояний, передача по запросу накопленной информации на внешний удаленный компьютер (сервер).
Таблица 2 - Идентификационные данные программного обеспечения
|
Идентификационные данные |
Модификация анализатора | ||||
|
Vishera 550-COD |
Vishera 550-TP |
Vishera 520-Ion |
Vishera 520-EC |
Vishera 520pH | |
|
Идентификационное наименование ПО |
- |
- |
- |
- | |
|
Номер версии ПО |
не ниже |
не ниже |
не ниже |
не ниже |
не ниже |
|
1.01 |
1.01 |
1.081.031.10 |
1.111.02 |
1.111.03 | |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Конструкция системы и организация работы ПО исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 8 Всего листов 9Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в разделе 3.4 «Порядок измерений» Руководств по эксплуатации для модификаций Vishera 550-COD и Vishera 550-TP, в разделе 5 «Настройка» Руководств по эксплуатации для модификаций Vishera 520-Ion, Vishera 520-EC и Vishera 520-pH.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
Приказ Росстандарта от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Росстандарта от 09.02.2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»
Приказ Росстандарта от 23.12.2022 г. № 3253 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
Приказ Росстандарта от 27.12.2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»
ТУ 26.51.53-001-22615133-2023 Анализаторы жидкости промышленные поточные Vishera. Технические условия
ПравообладательОбщество с ограниченной ответственностью «Тераконт» (ООО «Тераконт»)
ИНН 5908077409
Юридический адрес: 614042, Россия, г. Пермь, ул. Причальная, дом 27, офис 1
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии им. Д.И. Менделеева»Адрес: 620075, г. Екатеринбург, ул. Красноармейская, 4
Принцип действия анализатора основан на потенциометрическом методе с ионоселективными электродами (для определения рН, массовых концентраций фторид-ионов, ионов аммония), фотометрическом методе (для определения общего фосфора и ХПК) и кондуктометрическом методе для определения удельной электрической проводимости.
Принцип действия потенциометрического метода с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения.
Измерение удельной электрической проводимости осуществляется с использованием специального аналогового кондуктометрического электрода.
При фотометрическом определении к аликвоте исследуемой пробы добавляется один или несколько реагентов, с которыми определяемое вещество образует окрашенное соединение.
Измерение ХПК осуществляется фотометрическим методом после обработки пробы дихроматом калия и сульфатом ртути, который устраняет мешающие хлорид-ионы. Окисление дихромат-ионами органических соединений, присутствующих в растворе, сопровождается изменением окраски раствора; по данному изменению с помощью анализатора определяют значения ХПК.
Измерение общего фосфора осуществляется фотометрическим методом после обработки пробы персульфатом калия (или смесью азотной и хлорной кислот), в результате чего весь содержащийся фосфор окисляется до ортофосфата. В кислой среде ортофосфат реагирует с молибдатом аммония; образовавшаяся фосфорно-молибденовая гетерополикислота в присутствии соли церия сразу же восстанавливается аскорбиновой кислотой до соединения, окрашенного в синий цвет, после чего воду анализируют фотометрически.
Конструктивно анализаторы ХПК и общего фосфора выполнены в едином корпусе, включающем: блок подготовки пробы, измерительный блок с контроллером, механической и гидравлической системами, блок сброса продуктов реакции; анализаторы для определения рН, удельной электрической проводимости и массовых концентраций фторид-ионов и ионов аммония выполнены в виде блока обработки информации, к которому подключаются первичные преобразователи в виде датчиков.
Анализаторы выпускаются в 5-и модификациях, различающихся техническими характеристиками и определяемыми компонентами (показателями) в соответствии с таблицей 1. Модификации Vishera 550-COD и Vishera 550-TP для управления снабжены сенсорными экранами.
Таблица 1 - Модификации анализаторов жидкости промышленных поточных Vishera
|
Модификация |
Датчики |
Назначение |
|
Vishera 550-COD |
- |
Измерение химического потребления кислорода (ХПК) |
|
Vishera 550-TP |
- |
Измерение массовой концентрации общего фосфора |
|
Vishera 520-Ion |
NH4-500 |
Измерение массовой концентрации ионов аммония |
|
PF-500-2085 |
Измерение массовой концентрации фторид-ионов | |
|
Vishera 520-EC |
EC-500-A401 |
Измерение удельной электрической проводимости |
|
EC-500-10.0 |
Измерение удельной электрической проводимости | |
|
Vishera 520-pH |
PH-500-8012 |
Измерение рН |
Каждому анализатору присвоен собственный серийный номер, имеющий цифровой формат.
Маркировочная табличка для модификаций Vishera 550-COD и Vishera 550-TP расположена на левой боковой панели, нанесена методом наклейки. На маркировочной табличке приводится информация о производителе, наименование изделия, год выпуска, серийный номер.
Серийный номер для модификаций Vishera 520-Ion, Vishera 520-EC и Vishera 520pH расположен в верхней части лицевой панели, методом наклейки. Каждому датчику присвоен собственный серийный номер, имеющий цифровой или буквенно-цифровой формат. Серийный номер датчика отображен на соединительном кабеле, методом наклейки, а также приведен в паспорте.
Общий вид анализаторов жидкости промышленных поточных: Vishera 550-COD, Vishera 550-TP, Vishera 520-Ion, Vishera 520-EC, Vishera 520-pH - приведен на рисунке 1.
Место расположения маркировочной таблички
Vishera 550-COD
Vishera 550-TP
Место нанесения заводского
номера
Vishera 520-Ion с датчиками NH4-500 и PF-500-2085
Vishera 520-EC с датчиками EC-500-A401 и EC-500-10.0
Vishera 520-pH с датчиком PH-500-8012
Рисунок 1 - Общий вид анализаторов жидкости промышленных поточных Vishera
Пломбирование и нанесение знака поверки на анализаторы не предусмотрено.
Таблица 3 - Метрологические характеристики
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 550-COD |
Диапазон измерений ХПК, мг/дм3 |
от 5 до 10000 |
|
Пределы допускаемой относительной погрешности измерений ХПК, % |
± 10 | |
|
Vishera 550-TP |
Диапазон измерений массовой концентрации общего фосфора, мг/дм3 |
от 0,1 до 500 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации общего фосфора, %, в поддиапазонах измерений: от 0,1 до 100 мг/дм3 включ. св. 100 до 500 мг/дм3 |
± 10 ± 20 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 520-Ion |
Диапазон измерений массовой концентрации фторид-ионов, мг/дм3 |
от 0,5 до 1000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации фторид-ионов, %, в поддиапазонах измерений: от 0,5 до 10 мг/дм3 включ. св. 10 до 500 мг/дм3 включ. св. 500 до 1000 мг/дм3 |
± 16 ± 8 ± 5 | |
|
Диапазон измерений массовой концентрации ионов аммония, мг/дм3 |
от 0,5 до 1000 | |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации ионов аммония, %, в поддиапазонах измерений: от 0,5 до 10 мг/дм3 включ. св. 10 до 500 мг/дм3 включ. св. 500 до 1000 мг/дм3 |
± 20 ± 10 ± 8 | |
|
Vishera 520-EC с датчиком EC-500-A401 |
Диапазон измерений удельной электрической проводимости, мСм/см |
от 0,005 до 200 |
|
Пределы допускаемой приведенной погрешности (к верхнему значению поддиапазона измерений) измерений удельной электрической проводимости, % в поддиапазонах измерений: от 0,005 до 0,05 мСм/см включ. св. 0,05 до 0,5 мСм/см включ. св. 0,5 до 1 мСм/см включ. св. 1 до 10 мСм/см включ. св. 10 до 50 мСм/см включ. св. 50 до 200 мСм/см |
±6 | |
|
Диапазон измерений температуры с датчиками удельной электрической проводимости, °С |
от 0 до +100 | |
|
Предел допускаемой абсолютной погрешности измерений температуры с датчиками удельной электрической проводимости, °С |
±0,5 | |
|
Vishera 520-EC с датчиком EC-50010.0 |
Диапазон измерений удельной электрической проводимости, мСм/см |
от 0,001 до 20 |
|
Пределы допускаемой относительной погрешности измерений удельной электрической проводимости, % |
±5 | |
|
Диапазон измерений температуры с датчиками удельной электрической проводимости, °С |
от 0 до +100 | |
|
Предел допускаемой абсолютной погрешности измерений температуры с датчиками удельной электрической проводимости, °С |
±0,5 |
|
Модификация |
Наименование характеристики |
Значение |
|
Vishera 520-pH |
Диапазон измерений рН |
от 0 до 14 |
|
Предел допускаемой абсолютной погрешности измерений pH |
±0,1 | |
|
Диапазон измерений температуры с датчиком рН, °С |
от 0 до +100 | |
|
Предел допускаемой абсолютной погрешности измерений температуры с датчиком рН, °С |
±0,5 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Vishera 550-COD |
Vishera 550-TP |
Vishera 520-Ion |
Vishera 520-EC |
Vishera 520-pH | |||
|
Г абаритные размеры, мм, не более
|
450 1570 500 |
104 144 144 |
128 98 98 | ||||
|
Масса, кг, не более |
90 |
0,9 | |||||
|
Габаритные размеры датчиков, мм, не более - длина -диаметр |
- |
NH4- 500 |
PF-500- 2085 |
EC-500- A401 |
EC-500 10.0 |
PH-500 8012 | |
|
155 30,5 |
207 28 |
190 22,5 |
120 22,5 |
175 28 | |||
|
Масса датчиков, кг, не более |
- |
0,5 |
0,6 |
0,5 |
0,5 |
0,5 | |
|
Параметры электрического питания:
|
230 ±10% 50 |
220 ±10% 50/60 | |||||
|
Условия эксплуатации:
|
от +5 до +28 80 |
от +5 до +40 80 | |||||
