Номер по Госреестру СИ: 92635-24
92635-24 Анализаторы жидкости промышленные поточные
(Обозначение отсутствует)
Назначение средства измерений:
Анализаторы жидкости промышленные поточные (далее - анализаторы) предназначены для непрерывных измерений мутности, массовой концентрации взвешенных веществ, массовой концентрации химического потребления кислорода (ХПК), массовой концентрации нефтепродуктов, массовой концентрации аммонийного азота, рН, удельной электрической проводимости (УЭП), массовой концентрации растворенного кислорода.
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 1
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 2
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 3
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 4
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 5
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 6
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 7
Внешний вид.
Анализаторы жидкости промышленные поточные

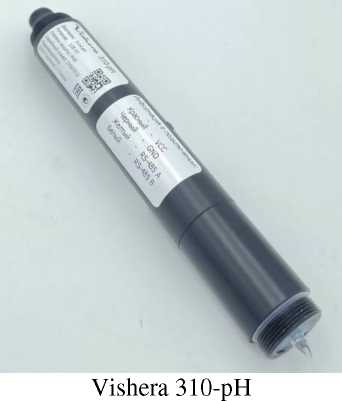

Рисунок № 8
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 9
Внешний вид.
Анализаторы жидкости промышленные поточные
Рисунок № 10
Общие сведения
Дата публикации - 19.07.2024
Срок свидетельства - 18.07.2029
Номер записи - 194493
ID в реестре СИ - 1417730
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Vishera 310-рН, Vishera,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт")
Страна - РОССИЯ
Населенный пункт - г. Пермь
Уведомление о начале осуществления предпринимательской деятельности -
Бесплатный
Статистика
Кол-во поверок - 8
Выдано извещений - 0
Кол-во периодических поверок - 2
Кол-во средств измерений - 8
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2024
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№3121 от 2024.12.26 ПРИКАЗ_Об утверждении типов средств измерений (15)
№1684 от 2024.07.18 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Анализаторы жидкости промышленные поточные (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85494-22 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ПАО "Метафракс Кемикалс", Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
4 года |
|
89363-23 |
Система автоматического контроля выбросов загрязняющих веществ в атмосферу на дымовой трубе № 2 Благовещенской ТЭЦ, Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
89364-23 |
Система автоматического контроля выбросов загрязняющих веществ в атмосферу на дымовой трубе № 1 Благовещенской ТЭЦ, Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
89409-23 23.06.2028 |
Анализаторы жидкости промышленные поточные, Vishera Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90846-23 22.12.2028 |
Системы автоматического контроля выбросов загрязняющих веществ в атмосферу, САКВ Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
90861-23 |
Система автоматизированная информационно-измерительная коммерческого учета электроэнергии ООО "Аллегро", Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
4 года |
|
92635-24 18.07.2029 |
Анализаторы жидкости промышленные поточные, Обозначение отсутствует Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
|
94261-24 26.12.2029 |
Системы автоматического контроля сбросов, Vishera-AS Общество с ограниченной ответственностью "Тераконт" (ООО "Тераконт") (РОССИЯ г. Пермь) |
ОТ МП |
1 год |
Бесплатный
Кто поверяет Анализаторы жидкости промышленные поточные (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 8 | 6 | 2 | 0 | 0 | 0 | 0 |
Стоимость поверки Анализаторы жидкости промышленные поточные (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
При использовании датчиков без показывающих модулей программное обеспечение отсутствует.
Показывающие модули оснащены программным обеспечением, позволяющим отображать и сохранять результаты измерений.
Программное обеспечение заложено в микропроцессоре и защищено от доступа и изменения. Обновление программного обеспечения в процессе эксплуатации не предусмотрено.
Таблица 2 -
обеспечения (ПО)
данные
|
Идентификационные данные ПО |
Исполнение показывающего модуля | |||
|
Vishera 520- TRB |
Vishera 520- TSS |
Vishera 320-Х |
Vishera 330- DO | |
|
Идентификационное наименование |
— |
— |
— | |
|
Номер версии, не ниже |
1.25 |
1.20 |
1.0.1 |
20230313 |
|
Цифровой идентификатор |
— |
— |
— |
— |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации и на маркировочную табличку типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 5 «Калибровка» Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 19 февраля 2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Росстандарта от 17 мая 2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
Приказ Росстандарта от 9 февраля 2022 г. № 324 «Об утверждении Государственной поверочной схемы для средств измерений показателя рН активности ионов водорода в водных растворах»;
Приказ Росстандарта от 27 декабря 2018 г. № 2771 «Об утверждении Государственной поверочной схемы для средств измерений удельной электрической проводимости жидкостей»;
Приказ Росстандарта от 25 июля 2023 г. № 1505 «Об утверждении государственной поверочной схемы для средств измерений массовой концентрации растворенных в жидких средах газов (кислорода, водорода и углекислого газа)»;
ТУ 26.51.53-005-22615133-2024 Анализаторы жидкости промышленные поточные Vishera 51x-TRB.xxx, 51x-TSS.xxx, 31х-ххх. Технические условия.
Правообладатель
Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт») ИНН 5908077409
Юридический адрес: 614042, г. Пермь, ул. Причальная, д. 27, оф. 1
Изготовитель
Общество с ограниченной ответственностью «Тераконт» (ООО «Тераконт») ИНН 5908077409Юридический адрес: 614042, г. Пермь, ул. Причальная, д. 27, оф. 1
Адрес места осуществления деятельности: 614101, г. Пермь, ул. Автозаводская, д. 21 В
|
Обозначение датчика |
Наименование характеристики |
Значение |
|
Vishera 310- TSS.100 |
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 0,5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+0,3)* | |
|
Vishera 310- TSS.500 |
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 2 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+1)* | |
|
Vishera 310- TSS.5000 |
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 15 до 5000 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+10)* | |
|
*С - измеренное значение показателя. | ||
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Принцип действия анализаторов основан на потенциометрическом методе с ионоселективными электродами для определения рН и массовой концентрации аммонийного азота, кондуктометрическом методе для определения удельной электрической проводимости, методе ультрафиолетовой флюоресценции для определения массовой концентрации нефтепродуктов, оптическом методе для измерений мутности и массовой концентрации взвешенных веществ, растворенного кислорода и ХПК.
Принцип действия потенциометрического метода с ионоселективным электродом основан на измерении зависимости потенциала электрода от концентрации определяемого иона относительно электрода сравнения.
Измерение удельной электрической проводимости осуществляется с использованием специального кондуктометрического электрода.
Принцип действия метода ультрафиолетовой флюоресценции основан на измерении интенсивности излучаемого веществами видимого света (флуоресценции) при облучении их ультрафиолетовыми лучами.
Принцип действия оптического метода основан на взаимодействии электромагнитного излучения с веществом в оптическом диапазоне (ультрафиолетовом, видимом, инфракрасном) путем измерения поглощения или рассеяния света.
Конструктивно анализаторы представляют собой датчик со встроенным в него чувствительным элементом и преобразователем измеренного значения в цифровой сигнал. Корпус датчика выполнен из пластика или нержавеющей стали в зависимости от модификации. На датчике отсутствуют кнопки управления и дисплей. Передача измеренного значения происходит по цифровому порту RS-485 с использованием протокола Modbus RTU.
Анализаторы могут быть укомплектованы показывающими модулями. Корпус показывающего модуля выполнен из пластика, имеет ЖК дисплей, функциональные клавиши и клавиши выбора настроек. На корпусе показывающего модуля имеются резьбовые клеммы для подсоединения измерительных датчиков, интерфейсов кабельных выходов 4-20 мА, RS-485 Modbus RTU, релейных выходов, кабеля питания.
Показывающие модули выпускаются в четырех исполнениях: Vishera 520-TSS, Vishera 520-TRB, Vishera 320-Х, Vishera 330-DO, которые отличаются подключаемыми датчиками, где Х - количество датчиков, подключаемых к показывающему модулю.
Датчики выпускаются в трех сериях. Результаты измерений, получаемые датчиками в виде цифрового сигнала RS-485 Modbus RTU, могут быть переданы на приёмное устройство, работающее с данным типом сигнала, включая показывающие модули (Vishera 520-XXX, Vishera 320-Х), Modbus - контроллеры, персональные компьютеры.
Особенности исполнений показывающих модулей и обозначения датчиков приведены в таблице 1.
Таблица 1 - Особенности исполнений показывающих
й, обозначение датчиков
|
Исполнение показывающего модуля |
Обозначение датчика |
Описание |
Количество датчиков |
|
Vishera 520-TRB |
Vishera 510-TRB.3000 Vishera 511-TRB.4000 |
Измерение мутности |
1 |
|
Vishera 520-TSS |
Vishera 510-TSS.50000 Vishera 511-TSS.20000 Vishera 511-TSS.45000 Vishera 511-TSS.120000 |
Измерение массовой концентрации взвешенных веществ |
1 |
|
Vishera 320-1 |
Vishera 310-COD.100 Vishera 310-COD.200 Vishera 310-COD.1000 Vishera 310-Oil.100 Vishera 310-Oil.05 Vishera 311-Oil.02 Vishera 312-Oil.300 Vishera 312-Oil.500 Vishera 312-Oil.1000 Vishera 310-pH Vishera 310-NH4N Vishera 310-DO Vishera 310-EC.200 Vishera 310-EC.13 Vishera 310-TRB.100 Vishera 310-TRB.500 Vishera 310-TRB.5000 Vishera 310-TSS.100 Vishera 310-TSS.500 Vishera 310-TSS.5000 |
Измерение массовой концентрации ХПК |
1 |
|
Измерение массовой концентрации нефтепродуктов | |||
|
Vishera 320-2 |
2 | ||
|
Измерение рН | |||
|
Измерение массовой концентрации аммонийного азота, рН | |||
|
Измерение массовой концентрации растворенного кислорода | |||
|
Vishera 320-4 |
Измерение УЭП |
4 | |
|
Измерение мутности | |||
|
Измерений массовой концентрации взвешенных веществ | |||
|
Vishera 330-DO |
Vishera 310-DO |
Измерение массовой концентрации растворенного кислорода |
1 |
Маркировочная табличка наносится на корпус датчика или на кабель. Маркировочная табличка выполнена в виде наклейки и включает:
-
- наименование производителя;
-
- серийный номер;
-
- знак утверждения типа;
-
- Единый знак ЕАЭС обращения продукции на рынке государств - членов Таможенного Союза.
Серийный номер имеет цифровой формат, нанесен методом лазерной печати.
I
Рисунок 1 - Пример маркировочной таблички (стрелкой указано место нанесения знака утверждения типа)
ч-е» мщиты: IP68 иогиер; 23072602
•.;^иса>'телв:
.’es'<o«T, г. Пермь

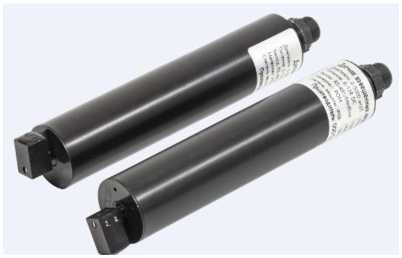

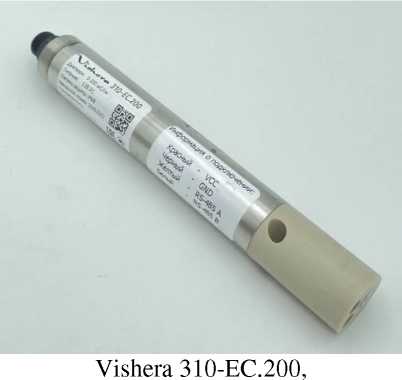

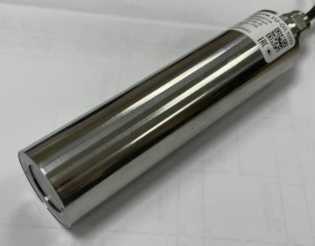

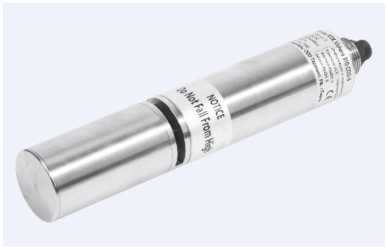

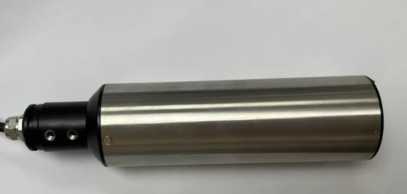

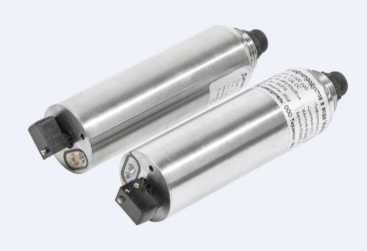

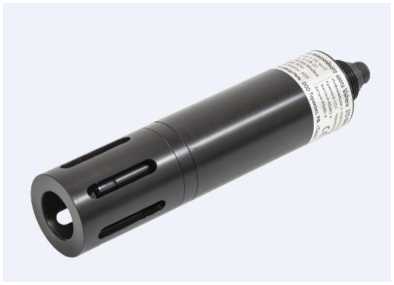

Общий вид анализаторов жидкости промышленных поточных представлен на рисунке 2. Общий вид показывающих модулей представлен на рисунке 3.
Vishera 510-TRB.3000,
Vishera 510-TSS.50000
Vishera 310-COD.100, Vishera 310-COD.200,
Vishera 310-COD.1000
Vishera 511-TRB.4000, Vishera 511-TSS.20000,
Vishera 511-TSS.45000,
Vishera 511-TSS.120000
Vishera 310-Oil.100, Vishera 310-Oil.05
Vishera 311-Oil.02
Vishera 312-Oil.300, Vishera 312-Oil.500,
Vishera 312-Oil.1000

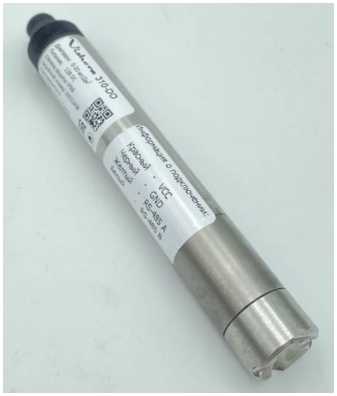

Vishera 310-DO
Vishera 310-EC.13
Vishera 310-TRB.100, Vishera 310-TRB.500,
Vishera 310-TRB.5000
Vishera 310-TSS.100, Vishera 310-TSS.500,
Vishera 310-TSS.5000
Vishera 310-NH4N
Рисунок 2 - Общий вид анализаторов жидкости промышленных поточных

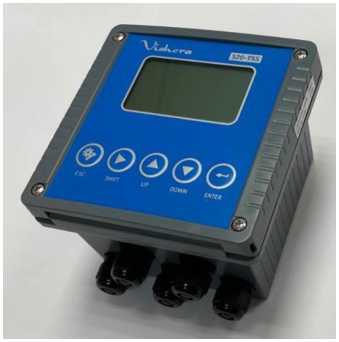

Vishera 520-TSS

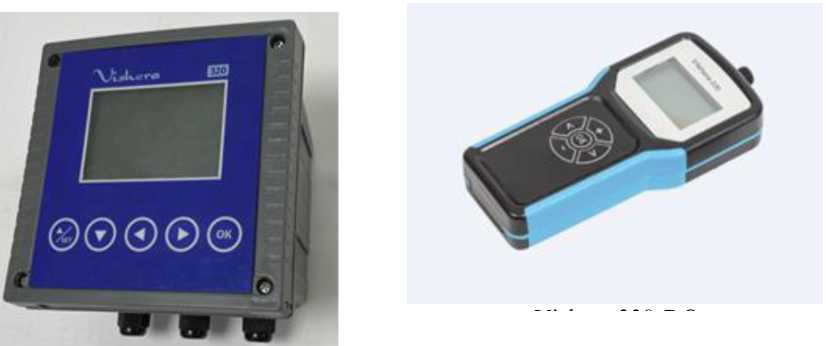

Vishera 520-TRB
Vishera 330-DO
Рисунок 3 — Общий вид показывающих модулей
Пломбирование анализаторов не предусмотрено. Нанесение знака поверки не предусмотрено.
Таблица 6 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
1 Анализатор жидкости промышленный поточный |
- |
1 шт. |
|
2 Показывающий модуль1) |
- |
1 шт. |
|
3 Принадлежности для подключения анализатора |
- |
1 шт. |
|
4 Руководство по эксплуатации |
- |
1 экз. |
|
5 Комплект принадлежностей |
- |
1 шт. |
|
6 Методика поверки |
- |
1 экз. |
|
1) По отдельному заказу | ||
Таблица 3 - Метрологические характеристики
|
Обозначение датчика |
Наименование характеристики |
Значение |
|
Vishera 510- TRB.3000 |
Диапазон измерений мутности, ЕМФ |
от 8 до 3000 |
|
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ |
±(0,03^C+5)* | |
|
Vishera 511- TRB.4000 |
Диапазон измерений мутности, ЕМФ |
от 8 до 4000 |
|
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ |
±(0,03^C+5)* | |
|
Vishera 510- TSS.50000 |
Диапазон показаний массовой концентрации взвешенных веществ, мг/дм3 |
от 0 до 50000 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 8 до 10000 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+5)* | |
|
Vishera 511- TSS.20000 |
Диапазон показаний массовой концентрации взвешенных веществ, мг/дм3 |
от 0 до 20000 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 5 до 10000 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+3)* |
|
Обозначение датчика |
Наименование характеристики |
Значение |
|
Vishera 511- TSS.45000 |
Диапазон показаний массовой концентрации взвешенных веществ, мг/дм3 |
от 0 до 45000 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 5 до 10000 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+3)* | |
|
Vishera 511- TSS.120000 |
Диапазон показаний массовой концентрации взвешенных веществ, мг/дм3 |
от 0 до 120000 |
|
Диапазон измерений массовой концентрации взвешенных веществ, мг/дм3 |
от 5 до 10000 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации взвешенных веществ, мг/дм3 |
±(0,1-C+3)* | |
|
Vishera 310- COD.100 |
Диапазон измерений массовой концентрации ХПК, мг/дм3 |
от 8 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ХПК, мг/дм3 |
±(0,05^C+5)* | |
|
Vishera 310- COD.200 |
Диапазон измерений массовой концентрации ХПК, мг/дм3 |
от 8 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ХПК, мг/дм3 |
±(0,05^C+5)* | |
|
Vishera 310- COD.1000 |
Диапазон измерений массовой концентрации ХПК, мг/дм3 |
от 8 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации ХПК, мг/дм3 |
±(0,05^C+5)* | |
|
Vishera 310- Oil.100 |
Диапазон измерений массовой концентрации нефтепродуктов, мг/дм3 |
от 5 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов, мг/дм3 |
±(0,05^C+5)* | |
|
Vishera 310- Oil.05 |
Диапазон измерений массовой концентрации нефтепродуктов, мкг/дм3 |
от 50 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов, мкг/дм3 |
±(0,1-C+5)* | |
|
Vishera 311- Oil.02 |
Диапазон измерений массовой концентрации нефтепродуктов, мкг/дм3 |
от 25 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов, мкг/дм3 |
±(0,3-C+10)* | |
|
Vishera 312- Oil.300 |
Диапазон измерений массовой концентрации нефтепродуктов, мкг/дм3 |
от 10 до 300 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов, мкг/дм3 |
±(0,2^C+6)* |
|
Обозначение датчика |
Наименование характеристики |
Значение |
|
Vishera 312- Oil.500 |
Диапазон измерений массовой концентрации нефтепродуктов, мкг/дм3 |
от 20 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов, мкг/дм3 |
±(0,1-C+5)* | |
|
Vishera 312- Oil.1000 |
Диапазон измерений массовой концентрации нефтепродуктов, мкг/дм3 |
от 20 до 1000 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации нефтепродуктов, мкг/дм3 |
±(0,1-C+10)* | |
|
Vishera 310-pH |
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05 | |
|
Vishera 310- NH4N |
Диапазон измерений рН |
от 0 до 14 |
|
Пределы допускаемой абсолютной погрешности измерений рН |
±0,05 | |
|
Диапазон измерений массовой концентрации аммонийного азота, мг/дм3 |
от 0,5 до 100 | |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации аммонийного азота, мг/дм3 |
±(0,05^C+0,2)* | |
|
Vishera 310-DO |
Диапазон измерений массовой концентрации растворенного кислорода, мг/дм3 |
от 0 до 20 |
|
Пределы допускаемой абсолютной погрешности измерений массовой концентрации растворенного кислорода, мг/дм3 |
±(0,03-С+0,1)* | |
|
Vishera 310- EC.200 |
Диапазон измерений УЭП, мСм/см |
от 0 до 200 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП, мСм/см |
±(0,15 •С+5)* | |
|
Vishera 310- EC.13 |
Диапазон измерений УЭП, мСм/см |
от 0 до 13 |
|
Пределы допускаемой абсолютной погрешности измерений УЭП, мСм/см |
±(0,1-C+0,005)* | |
|
Vishera 310- TRB.100 |
Диапазон измерений мутности, ЕМФ |
от 0,7 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ |
±(0,03^C+0,5)* | |
|
Vishera 310- TRB.500 |
Диапазон измерений мутности, ЕМФ |
от 8 до 500 |
|
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ |
±(0,03^C+5)* | |
|
Vishera 310- TRB.5000 |
Диапазон показаний мутности, ЕМФ |
от 0 до 5000 |
|
Диапазон измерений мутности, ЕМФ |
от 15 до 4000 | |
|
Пределы допускаемой абсолютной погрешности измерений мутности, ЕМФ |
±(0,5^C+5)* |
датчиков
|
Обозначение датчика |
Габаритные размеры датчика, мм, не более - длина - диаметр |
Масса датчика, г, не более |
Напряжение постоянного тока, В |
Условия эксплуатации:
|
|
Vishera 510-TRB.3000 |
|
800 |
от 9 до 36 |
- от +5 до +40 - 80 |
|
Vishera 511-TRB.4000 |
|
1250 |
от 9 до 36 |
- от +5 до +40 - 80 |
|
Vishera 510-TSS.50000 |
|
800 |
от 9 до 36 |
- от +5 до +40 - 80 |
|
Vishera 511-TSS.20000 |
|
1250 |
от 9 до 36 |
- от +5 до +40 - 80 |
|
Vishera 511-TSS.45000 |
|
1250 |
от 9 до 36 |
- от +5 до +40 - 80 |
|
Vishera 511-TSS.120000 |
|
1250 |
от 9 до 36 |
- от +5 до +40 - 80 |
|
Vishera 310-COD.100 |
|
1350 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-COD.200 |
|
1350 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-COD.1000 |
|
1350 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-Oil.100 |
|
500 |
12, 24 |
- от +5 до +40 - 80 |
|
Обозначение датчика |
Габаритные размеры датчика, мм, не более - длина - диаметр |
Масса датчика, г, не более |
Напряжение постоянного тока, В |
Условия эксплуатации:
|
|
Vishera 310-Oil.05 |
|
500 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 311-Oil.02 |
|
450 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 312-Oil.300 |
- 160 - 38 |
1100 |
24 |
- от +5 до +40 - 80 |
|
Vishera 312-Oil.500 |
- 160 - 38 |
1100 |
24 |
- от +5 до +40 - 80 |
|
Vishera 312-Oil.1000 |
- 160 - 38 |
1100 |
24 |
- от +5 до +40 - 80 |
|
Vishera 310-pH |
|
150 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-NH4N |
|
300 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-EC.200 |
|
150 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-EC.13 |
|
150 |
12, 24 |
от +5 до +40 - 80 |
|
Vishera 310-DO |
|
250 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-TRB.100 |
|
200 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-TRB.500 |
|
200 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-TRB.5000 |
|
200 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-TSS.100 |
|
200 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-TSS.500 |
|
200 |
12, 24 |
- от +5 до +40 - 80 |
|
Vishera 310-TSS.5000 |
|
200 |
12, 24 |
- от +5 до +40 - 80 |
Таблица 5 - Основные технические
показывающих
|
Наименование характеристики |
Значение для исполнения | |||
|
Vishera 520-TRB |
Vishera 520-TSS |
Vishera 320 Х |
Vishera 330- DO | |
|
Габаритные размеры, мм, не более | ||||
|
- длина |
104 |
30 | ||
|
- высота |
144 |
163 | ||
|
- ширина |
144 |
80 | ||
|
Масса, кг, не более |
1 |
0,17 | ||
|
Параметры электрического питания: - напряжение переменного тока, В |
220±10% |
- | ||
|
- частота переменного тока, Гц |
50 |
- | ||
|
Напряжение постоянного тока, В |
24 |
- | ||
|
Параметры электропитания от встроенного аккумулятора, В |
- |
6,0 | ||
|
Условия эксплуатации: - температура окружающей среды, °С |
от +5 до +40 |
от -10 до +40 | ||
|
- относительная влажность, %, не более |
80 |
80 | ||
