РМ175

-

-

-

-

-

-

-

-

-

Наименование

Обозначение

Количество

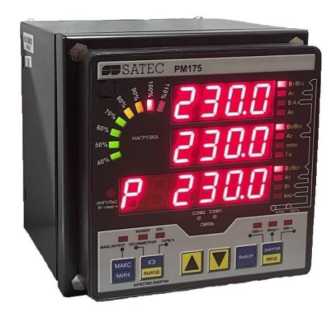

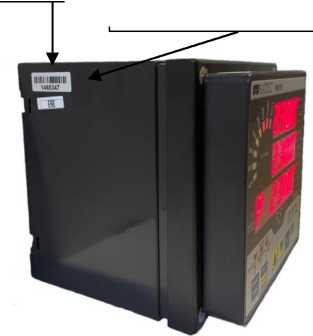

Анализатор   качества   электрической

энергии PM175

-

1 шт.

Паспорт

-

1 экз.

Руководство по установке и эксплуатации

-

1 экз.

Примечание - *- предоставляется в электронном виде путём размещения в сети Интернет или отправляется на электронную почту по запросу.

Наименование характеристики

Значение

Номинальное среднеквадратическое значение фазного/линейного напряжения переменного тока ином, В

120/207; 230/400

Номинальное среднеквадратическое значение силы переменного тока 1ном, А

1; 5

Номинальное значение частоты переменного тока, Гц

50

Диапазон измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, В

от 0,4 • ином до 1,2- ином

Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратических значений фазного/линейного напряжения переменного тока при частоте переменного тока 50 Гц, %

±0,2

Диапазон измерений среднеквадратических значений силы переменного тока при частоте переменного тока 50 Гц, А

от 0,02-/ном до 2-/ном

Пределы допускаемой основной приведенной (к номинальному значению) погрешности измерений среднеквадратических значений силы переменного тока при частоте переменного тока 50 Гц, %

±0,2

Диапазон измерений частоты переменного тока, Гц

от 45 до 65

Пределы допускаемой относительной погрешности измерений частоты переменного тока, %

±0,02

Диапазон измерений коэффициента мощности cosy при силе переменного тока свыше 0,02 •/ном

от -0,999 до -0,5

от 0,5 до 1

Пределы допускаемой абсолютной погрешности измерений коэффициента мощности cosy при силе переменного тока свыше 0,027ном

±0,003

Диапазоны измерений электрической мощности (фазной и суммарной по трем фазам):

- активной, Вт

от 0,4-ином до 1,2-ином 0,02-/ном < / < 2-/ном

от -0,999 до -0,5 от 0,5 до 1

- реактивной, вар

от 0,4-ином до 1,2-ином 0,02-/ном < / < 2-/ном 0,5 < \siny\ < 1

Наименование характеристики

Значение

- полной, В •А

от 0,4-ином до 1,2-^ном

0,027ном < I < 2-1ном

Пределы допускаемой основной относительной погрешности измерений активной, реактивной, полной электрической мощности переменного тока (фазной и суммарной по трем фазам), %

представлены в

таблицах 3, 4, 5

Диапазоны измерений электрической энергии:

- активной, Вт-ч

от 0,4-ином до 1,2-ином 0,02-1ном < I < 2-1ном

С()\Ф'.

от -0,999 до -0,5

от 0,5 до 1

- реактивной, вар-ч

от 0,4-ином до 1,2-ином

0,02-1ном < I < 2-1ном 0,5 < \sin(p\ < 1

Класс точности при измерении электрической энергии:

• - активной

• - реактивной

0,2S ¹⁾

0,5S ²⁾

Пределы допускаемой дополнительной приведенной (к номинальному значению) погрешности измерений силы и напряжения переменного тока, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждый 1 °С, %

±0,005

Пределы допускаемой дополнительной относительной погрешности измерений активной, реактивной и полной электрической мощности переменного тока, активной и реактивной электрической энергии, вызванной отклонением температуры от нормальных условий измерений, в диапазоне рабочих температур, на каждый 1 °С, %

±0,01

Нормальные условия измерений:

• - температура окружающей среды, °С

• - относительная влажность, %

от +20 до +26

от 30 до 80

Примечания

• ¹⁾ - Пределы допускаемой основной относительной погрешности измерений активной электрической энергии приведены в таблице 3.

• ²⁾ - Пределы допускаемой основной относительной погрешности измерений реактивной электрической энергии приведены в таблице 5.

Сила переменного тока,

А

Напряжение переменного тока, В

Коэффициент мощности cosф

Пределы допускаемой основной относительной погрешности, %

0,02-1ном < I < 0,05-1ном

от 0,4 • Ц~ном до 1Д Uном

1

±0,4

0,05-1ном < I < 2-1ном

1

±0,2

0,02-1ном < I < 0,1-1ном

0,5<|cosф|<1

±0,5

0,1-!ном < I < 2-!ном

0,5<|cosф|<1

±0,3

Сила переменного тока, А

Напряжение переменного тока, В

Пределы допускаемой основной относительной погрешности, %

0,02<[ном < I < 0,05<!ном

от 0,4 ином до 1,2 ином

±0,4

0,05-!ном < I < 2-!ном

±0,2

Сила переменного тока, А

Напряжение переменного тока, В

Коэффициент simp (при индуктивной или емкостной нагрузке)

Пределы допускаемой основной относительной погрешности, %

0,02^ном < I < 0,05^ном

от 0,4 • ином до

1Д Uном

1

±1

0,05^ном < I < 24ном

1

±0,5

0,05^ном < I < 0,Ыном

0,5<|si^|<1

±1

0,1-]_Ном < I < 2-!ном

0,5<|si^|<1

±0,6

Наименование характеристики

Значение

Параметры электрического питания:

12; 24; 48;

- номинальное напряжение постоянного тока, В

230

- номинальное напряжение переменного тока, В

230

- номинальная частота переменного тока, Гц

50

Габаритные размеры (высота^хдлина^хширина), мм, не более:

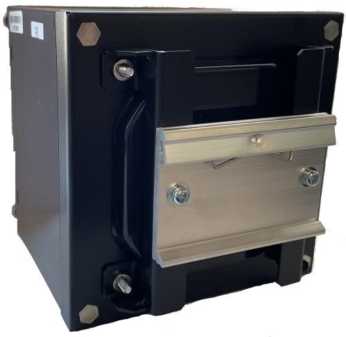

- анализатор

127^х127^х127

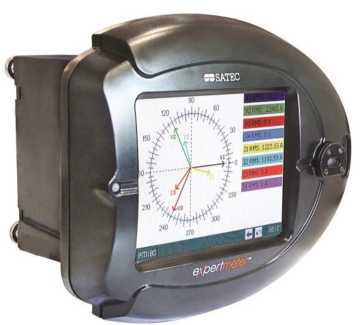

- цветной сенсорный ЖК-дисплей

180x222x44

- светодиодный дисплей

114x114x20

Масса, кг, не более

1,23

Рабочие условия измерений:

- температура окружающей среды, °С

от -20 до +60

- относительная влажность, %

от 25 до 95

Средняя наработка на отказ, ч

270000

Средний срок службы, лет

30
