Номер по Госреестру СИ: 70578-18
70578-18 Трансформаторы тока измерительные
(SATEC HACS)
Назначение средства измерений:
Трансформаторы тока измерительные SATEC HACS (далее - трансформаторы SATEC HACS) предназначены для формирования измерительного сигнала о значении силы тока в силовой цепи переменного тока.
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 1
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 2
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 3
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 4
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 5
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 6
Внешний вид.
Трансформаторы тока измерительные
Рисунок № 7
Общие сведения
Дата публикации - 08.05.2018
Срок свидетельства - 13.03.2028
Номер записи - 162419
ID в реестре СИ - 384819
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
CS8S, CS8, CS4S, CS30S, CS2SL, CS2, CS1S, CS1L, CS05S,
Производитель
Изготовитель - Фирма "SATEC LTD"
Страна - ИЗРАИЛЬ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 585
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений - 326
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 7304 дн.
Приказы РСТ, где упоминается данный тип СИ
№455 от 2018.03.13 Об утверждении типов средств измерений
№225 от 2022.01.31 Об утверждении предельного значения интервала между поверками для измерительных трансформаторов тока до 1000 В
№303 от 2023.02.13 ПРИКАЗ_О внесении изменений в сведения об утвержденных типах средств измерений в части продления срока действия СИ (11)
Наличие аналогов СИ: Трансформаторы тока измерительные (SATEC HACS)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
70578-18 Трансформаторы тока измерительные (SATEC HACS) Фирма "SATEC LTD" (ИЗРАИЛЬ ) |
68977-17 Счетчики электрической энергии многофункциональные (ЩМК120СП) Открытое акционерное общество "Электроприбор" (ОАО "Электроприбор") (РОССИЯ г. Чебоксары) |
|
70578-18 Трансформаторы тока измерительные (SATEC HACS) Фирма "SATEC LTD" (ИЗРАИЛЬ ) |
40110-18 Трансформаторы тока (ТОП 0,66) ОАО "Электроприбор" (РОССИЯ г.Чебоксары) |
Все средства измерений ОАО "Электроприбор"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
70578-18 13.03.2028 |
Трансформаторы тока измерительные, SATEC HACS Фирма "SATEC LTD" (ИЗРАИЛЬ ) |
ОТ МП |
4 года |
|
89306-23 13.06.2028 |
Анализаторы качества электрической энергии, PM175 Фирма "SATEC LTD" (ИЗРАИЛЬ ) |
ОТ МП |
4 года |
Кто поверяет Трансформаторы тока (ТОП 0,66)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 585 | 459 | 0 | 0 | 585 | 459 | 0 |
Стоимость поверки Трансформаторы тока (ТОП 0,66)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Вологодский ЦСМ Вологодская область |
72 | 72 |
Программное обеспечение
отсутствует.
Знак утверждения типа
Знак утверждения типананосится типографским способом на титульные листы эксплуатационной документации.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам тока измерительным SATEC HACS
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия Техническая документация фирмы-изготовителя.
Поверка
Поверкаповерка осуществляется по документу МП 209-19-2017 «Трансформаторы тока измерительные SATEC HACS. Методика поверки», утвержденному ФГУП «ВНИИМС» 30.05.2017 г.
Основные средства поверки:
- мультиметр Agilent 3458A (регистрационный номер в Федеральном информационном фонде 25900-03);
- установка многофункциональная измерительная OMICRON CMC 256 (регистрационный номер в Федеральном информационном фонде 26170-09);
- шунты переменного тока Fluke A40B (регистрационный номер в Федеральном информационном фонде 51518-12).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
Изготовитель
Фирма «SATEC LTD», Израиль
Адрес: Har Hotzvim Science Based Industrial Park, POB 45022 Jerusalem 91450, Israel Телефон: 972-2-5411000
Факс: 972-2-581-2371
W eb-сайт: http://www.satec-global.com
E-mail: satec@satec-global.com
Испытательный центр
Федеральное государственное унитарное предприятие «Всероссийский научноисследовательский институт метрологической службы» (ФГУП «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: (495) 437-37-29
Факс: (495) 437-56-66
Web-сайт: http://www.vniims.ru E-mail: office@vniims.ru
Трансформаторы SATEC HACS предствляют собой масштабные преобразователи, основанные на явлении взаимной индукции. Ток первичной обмотки трансформатора создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается вторичный ток, пропорциональный первичному.
Трансформаторы SATEC HACS не имеют собственной первичной обмотки, ее роль выполняет провод электрической сети, проходящий через внутреннее окно трансформаторов. Вторичная обмотка намотана на магнитопровод, и помещена в защитный корпус. Трансформаторы SATEC HACS являются одноступенчатыми с одной вторичной обмоткой без отводов, и неизменным коэффициентом преобразования. Трансформаторы SATEC HACS имеют встроенную защиту, исключающую появление опасных напряжений на разомкнутых вторичных обмотках.
Трансформаторы SATEC HACS выпускаются в шестнадцати модификациях (CS05S, CS1S, CS2S, CS1, CS1L, CS2, CS4, CS1H, CS2SL, CS4S, CS8S, CS12S, CS8, CS12S, CS20S, CS30S) отличающихся значениями первичного и вторичного тока, размерами и массой, показателями точности, разъемным или неразъемным исполнением, а также формой.
Общий вид трансформаторов представлен на рисунках 1-8. Пломбировка от несанкционированного действия производителем не предусмотрена.

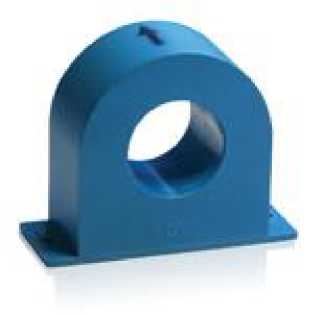

Рисунок 1 - Общий вид трансформаторов модификаций CS1, CS1L, CS2, CS4, CS4L

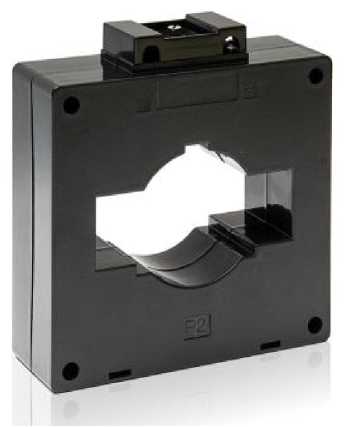

Рисунок 2 - Общий вид трансформаторов модификации CS8

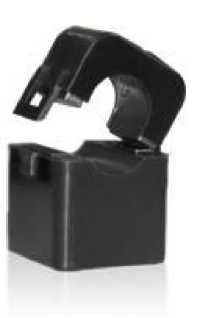

Рисунок 3 - Общий вид трансформаторов модификаций CS05S, CS1S, CS2S

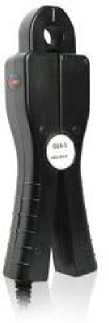

Рисунок 4 - Общий вид трансформаторов модификации CS1H

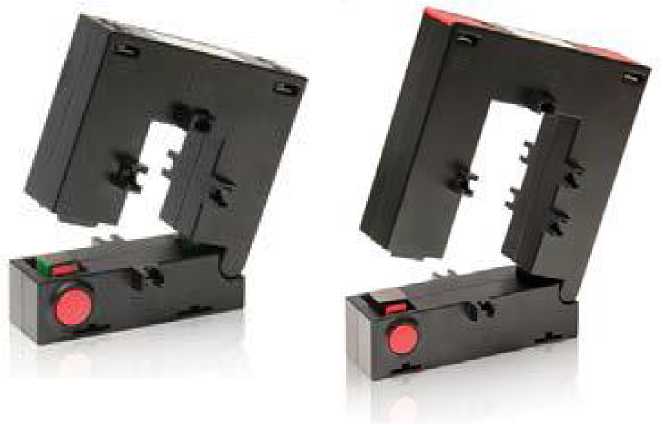

Рисунок 5 - Общий вид трансформаторов модификации CS2SL

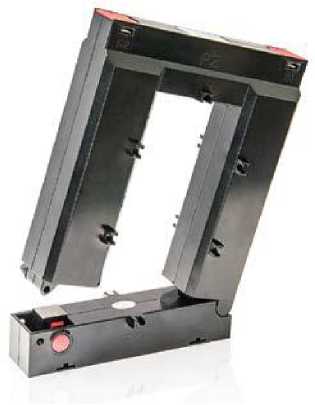

Рисунок 7 - Общий вид трансформаторов модификаций CS8S, CS12S

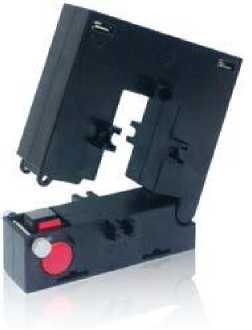

Рисунок 8 - Общий вид трансформаторов модификаций CS20S, CS30S
Рисунок 6 - Общий вид трансформаторов модификации CS4S
Программное обеспечение отсутствует.
Таблица 1 - Метрологические характеристики трансформаторов SATEC HACS
|
Наименование характеристики |
Значение |
|
Номинальный первичный ток 11ном, А, для модификаций: | |
|
CS05S |
5 |
|
CS1, CS1L, CS1S, CS1H |
50 |
|
CS2, CS2S, CS2SL |
100 |
|
CS4, CS4S, CS4L |
200 |
|
CS8 |
400 |
|
CS12S |
600 |
|
CS20S |
1000 |
|
CS30S |
1500 |
|
Номинальный вторичный ток 12ном, мА для модификации CS05S |
2,5 |
|
Номинальный вторичный ток 12ном, мА, кроме модификации CS05S |
20 |
|
Номинальная частота. Гц |
50; 60 |
|
Пределы допускаемой токовой погрешности, %, для модификаций с неразъемным исполнением1, при значениях первичного тока, I1, % от I1 ном: | |
|
1 |
±0,75 |
|
5 |
±0,35 |
|
от 20 до 200 |
±0,20 |
|
Пределы допускаемой токовой погрешности, %, для модификаций с разъемным исполнением2, при значениях первичного тока I1, % оТ 11ном: | |
|
1 |
±1,5 |
|
5 |
±0,75 |
|
От 20 до 200 |
±0,50 |
|
Пределы допускаемой абсолютной угловой пог1решности, мин для модификаций с неразъемным исполнением1, при значениях первичного тока I1, % от I1 ном: | |
|
1 |
±30 |
|
5 |
±15 |
|
от 20 до 200 |
±10 |
|
Пределы допускаемой абсолютной угловой погрешности, мин для модификаций с разъемным исполнением2, при значениях первичного тока I1, % оТ 11ном: | |
|
1 |
±90 |
|
5 |
±45 |
|
От 20 до 200 |
±30 |
1 Модификации CS1, CS1L, CS2, CS4, CS4L, CS8. Класс точности 0,2S по ГОСТ 7746-2015 и IEC 60044.1.2003
Таблица 2 - Основные технические характеристики трансформаторов SATEC HACS
|
Наименование характеристики |
Значение |
|
Длина подводящего кабеля в комплекте, м |
2.5 |
|
Максимальная длина подводящих кабелей, м |
200 |
|
Рабочая температура, оС |
от -40 до +70 |
|
Температура хранения, оС |
от -40 до +85 |
|
Наибольшее рабочее напряжение, В |
660 |
|
Изоляционная прочность, кВ/мин |
4 |
|
Средняя наработка на отказ, ч |
300 000 |
|
Номинальная нагрузка, Ом |
50 |
|
Срок службы, лет |
40 |
Примечание: Размеры и масса трансформаторов SATEC HACS указаны в Таблице 3
Таблица 3 - Размеры и масса трансформаторов SATEC HACS
|
Модификация |
Г абаритные размеры, мм |
Размеры внутреннего окна, мм |
Масса, г | ||||
|
высота |
ширина |
длина |
диаметр |
высота |
длина | ||
|
SC05S |
46 |
32 |
32 |
16 |
99 | ||
|
CS1 |
40 |
19 |
52 |
12 |
165 | ||
|
CS1L |
51 |
24 |
63 |
23 |
207 | ||
|
CS1S |
46 |
32 |
32 |
16 |
104 | ||
|
CS1H |
179 |
27 |
48 |
13 |
280 | ||
|
CS2 |
50 |
24 |
63 |
23 |
207 | ||
|
CS2S |
66 |
35 |
45 |
25 |
23 |
160 | |
|
CS2SL, CS4S |
100 |
65 |
92 |
43 |
33 |
450 | |
|
CS4 |
63 |
21 |
78 |
26 |
214 | ||
|
CS4L |
73 |
21 |
71 |
45 |
287 | ||
|
CS8 |
154 |
45 |
144 |
62 |
100 |
525 | |
|
CS8S |
145 |
68 |
114 |
80 |
50 |
900 | |
|
CS12S |
185 |
68 |
144 |
120 |
80 |
1300 | |
|
CS20S, CS30S |
245 |
76 |
184 |
160 |
80 |
4300 | |
