Номер по Госреестру СИ: 88997-23
88997-23 Штангенциркули
(Обозначение отсутствует)
Назначение средства измерений:
Штангенциркули (далее - штангенциркули) предназначены для измерений наружных и внутренних линейных размеров деталей, а также для измерений глубин.
Внешний вид.
Штангенциркули
Рисунок № 1
Внешний вид.
Штангенциркули
Рисунок № 2
Внешний вид.
Штангенциркули
Рисунок № 3
Внешний вид.
Штангенциркули
Рисунок № 4
Внешний вид.
Штангенциркули
Рисунок № 5
Внешний вид.
Штангенциркули
Рисунок № 6
Внешний вид.
Штангенциркули
Рисунок № 7
Внешний вид.
Штангенциркули
Рисунок № 8
Внешний вид.
Штангенциркули
Рисунок № 9
Внешний вид.
Штангенциркули
Рисунок № 10
Общие сведения
Дата публикации - 15.05.2023
Срок свидетельства - 15.05.2028
Номер записи - 191006
ID в реестре СИ - 1408580
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
ШЦ-I, Штангенциркуль ШЦЦ-I-150 0,01 мм, Штангенциркуль ШЦ-I-150 0,1, Штангенциркуль ШЦ-I-125-0,05, Штангенциркуль ШЦ-I-125 0,05, Штангенциркули, типа ШЦ-II, типа ШЦ-I, тип ШЦЦ-I, (0-250) мм, тип ШЦЦ-I типоразмер ШЦЦ-I-125 0,01, тип ШЦ-I, ШЦ-I-200 0,05, тип ШЦ-I типоразмер ШЦ-I-250 0,05, тип ШЦ-I, Обозначение отсутствует, Нет модификации, Нет данных, мод. ШЦ-I-125-0,05, мод. ШЦ-I (0-125) мм КТ 0,05, двусторонние с глубиномером со значением отсчёта по нониусу, Без модификации,
Производитель
Изготовитель - ANHUI MEASURING TOOLS CO. LTD
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Отчет "Анализ рынка поверки организаций Рязанской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Рязань и Рязанская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 1117
Выдано извещений - 3
Кол-во периодических поверок - 202
Кол-во средств измерений - 47
Кол-во владельцев - 23
Усредненный год выпуска СИ - 2023
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№998 от 2023.05.16 Об утверждении типов средств измерений
Наличие аналогов СИ: Штангенциркули (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.
Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).
Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.
Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.
При проведении исследований были введены следующие ограничения:
- в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
- место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
- топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
- топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).
Содержание отчета:
- Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
- Объемы первичных и периодических поверок за период с 2017г. по н.в.
- Информация о местах осуществления деятельности организаций-поверителей.
- Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
- Детальный анализ по каждой из организации, работающей в выбранном городе.
- Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
- Количество поверок по типам СИ в динамике по годам.
- Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- Быстрый анализ контрагентов организаций-поверителей.
- Анализ цен на поверку СИ по Фед. округу.
Кто поверяет Штангенциркули (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "НПП "ИСТОК" ИМ. ШОКИНА" (RA.RU.312635) | 4 | 0 | 4 | 0 | 4 | 0 | 4 | |||
| ООО "МЦ СЕВР ГРУПП" (RA.RU.314078) | 856 | 259 | 851 | 5 | 0 | 856 | 851 | 5 | ||
| ООО "ТЕСТИНТЕХ" (RA.RU.312099) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "ПЕРМСКИЙ ЦСМ" (RA.RU.311363) | РСТ | 11 | 6 | 0 | 11 | 0 | 1 | 0 | 1 | |
| ФБУ "ВОРОНЕЖСКИЙ ЦСМ" (RA.RU.311467) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "КРЫМСКИЙ ЦСМ" (RA.RU.310576) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "ИСКАТЕЛЬ - 2" (RA.RU.311939) | 4 | 3 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "Волгоградский ЦСМ" (RA.RU.311474) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "БЕЛГОРОДСКИЙ ЦСМ" (RA.RU.311380) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ООО "ФЕРРАТА" (RA.RU.310646) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "АЗ-И" (RA.RU.312199) | 25 | 10 | 0 | 25 | 0 | 24 | 0 | 24 | ||
| ФБУ "ЦСМ Татарстан" (RA.RU.311394) | РСТ | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 4 | 1 | 1 | 3 | 0 | 4 | 1 | 3 | |
| ФБУ "РОСТОВСКИЙ ЦСМ" (RA.RU.311306) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ООО РМЦ "КАЛИБРОН" (РОСС RU.0001.310096) | 12 | 9 | 10 | 2 | 0 | 12 | 10 | 2 | ||
| ФБУ "ВОЛОГОДСКИЙ ЦСМ" (RA.RU.311504) | РСТ | 32 | 11 | 30 | 2 | 0 | 32 | 30 | 2 | |
| ФБУ "ЧЕЛЯБИНСКИЙ ЦСМ" (RA.RU.311503) | РСТ | 3 | 1 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ООО "ТАТИНТЕК" (RA.RU.311601) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ФБУ "КАЛИНИНГРАДСКИЙ ЦСМ" (RA.RU.311465) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | |
| ФБУ "САМАРСКИЙ ЦСМ" (RA.RU.311429) | РСТ | 8 | 8 | 1 | 7 | 2 | 8 | 1 | 7 | |
| ООО "ЦСМ" (RA.RU.312904) | 16 | 3 | 0 | 16 | 0 | 1 | 0 | 1 | ||
| ФБУ "Тверской ЦСМ" (RA.RU.311253) | РСТ | 5 | 2 | 0 | 5 | 0 | 0 | 0 | 0 | |
| ФБУ "КАЛУЖСКИЙ ЦСМ" (RA.RU.311265) | РСТ | 4 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| АО «НЗ 70-летия Победы» (RA.RU.312518) | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФБУ «КУЗБАССКИЙ ЦСМ» (RA.RU.311469) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "МОСЭНЕРГОТЕСТ" (RA.RU.313419) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 20 | 10 | 1 | 19 | 0 | 20 | 1 | 19 | ||
| ООО "СИМПЛ" (RA.RU.314131) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 17 | 17 | 0 | 0 | 17 | 17 | 0 | |||
| ФБУ "ЦСМ ИМ. А.М. МУРАТШИНА В РЕСПУБЛИКЕ БАШКОРТОСТАН" (RA.RU.311406) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311501) | 4 | 1 | 0 | 4 | 0 | 4 | 0 | 4 | ||
| ФБУ "ПРИОКСКИЙ ЦСМ" (RA.RU.311265) | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ООО "НМЗ" (RA.RU.314901) | 3 | 3 | 0 | 3 | 0 | 3 | 0 | 3 | ||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 6 | 5 | 0 | 6 | 1 | 3 | 0 | 3 | ||
| ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ "ОМЕГА ТЕСТ ГРУПП"(ООО "ОТГ") | 10 | 10 | 0 | 10 | 0 | 9 | 0 | 9 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |
| ООО "НМОП" (RA.RU.311359) | 5 | 5 | 0 | 5 | 0 | 5 | 0 | 5 | ||
| ФБУ "КРАСНОЯРСКИЙ ЦСМ" (RA.RU.311479) | РСТ | 17 | 10 | 0 | 17 | 0 | 17 | 0 | 17 | |
| ФБУ "КОМИ ЦСМ" (RA.RU.311490) | РСТ | 2 | 1 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФГУП "РФЯЦ - ВНИИТФ ИМ. АКАДЕМ. Е.И. ЗАБАБАХИНА" (RA.RU.311874) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "УРАЛТЕСТ" (RA.RU.311249) | РСТ | 3 | 2 | 0 | 3 | 0 | 3 | 0 | 3 | |
| ФБУ "ИРКУТСКИЙ ЦСМ" (RA.RU.311392) | РСТ | 6 | 4 | 0 | 6 | 0 | 6 | 0 | 6 | |
| ООО "АВТОПРОГРЕСС-М" (RA.RU.311195) | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 | ||
| ФБУ "САРАТОВСКИЙ ЦСМ ИМ. Б.А. ДУБОВИКОВА" (RA.RU.311232) | РСТ | 4 | 2 | 0 | 4 | 0 | 2 | 0 | 2 | |
| ФБУ "УЛЬЯНОВСКИЙ ЦСМ" (RA.RU.311219) | РСТ | 2 | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |
| ФБУ "ТОМСКИЙ ЦСМ" (RA.RU.311225) | РСТ | 1 | 1 | 0 | 1 | 0 | 1 | 0 | 1 |
Стоимость поверки Штангенциркули (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Белгородский ЦСМ Белгородская область |
219 | 2390 |
|
ФБУ Волгоградский ЦСМ Волгоградская область |
362 | 2390 |
|
ФБУ НИЦ ПМ-Ростест Москва |
365 | 2390 |
|
Красноярский центр метрологии - структурное подразделение Красноярской железной дороги - филиала ОАО РЖД Красноярский край |
653 | 2390 |
|
ООО "МЦ СЕВР ГРУПП" Москва |
660 | 2390 |
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер цифрового отсчётного устройства на заводе-изготовителе во время производственного цикла. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 конструкция штангенциркулей исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО - отсутствуют.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделах 6 «Подготовка к работе и правила эксплуатации» и 7 «Порядок работы» документов «Штангенциркуль ТТТТЦ-Т. Паспорт», «Штангенциркуль ШЦ-II. Паспорт», «Штангенциркуль ТТТЦ-ТЛ. Паспорт», «Штангенциркуль ШЦЦ-I. Паспорт».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 29 декабря 2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
Стандарт предприятия ANHUI MEASURING TOOLS CO. LTD, Китай.
Правообладатель
ANHUI MEASURING TOOLS CO. LTD, Китай
Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China
Изготовитель
ANHUI MEASURING TOOLS CO. LTD, Китай
Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ Метрология»
(ООО «ПРОММАШ ТЕСТ Метрология»)
Адрес142300, Московская обл., г. Чехов, ш. Симферопольское, д. 2, лит. А, помещ. I Телефон: +7 (495) 108-69-50
E-mail: info@metrologiya.prommashtest.ru
Правообладатель
ANHUI MEASURING TOOLS CO. LTD, Китай
Адрес: 461 Dongfeng west road Chaohu Anhui 238000 China
Штангенциркули состоят из штанги со шкалой, подвижной рамки с отсчётным устройством, зажимающего элемента, губок для измерений внешних и внутренних размеров. Штангенциркули типов ШЦ-I и ШЦЦ-I оснащены глубиномером.
Принцип действия штангенциркулей типов ШЦ-I, ШЦ-II, ШЦ-III (с отсчётом по нониусу) основан на измерении линейных размеров методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенциркуля.
Принцип действия штангенциркулей типа ШЦЦ-I (с цифровым отсчётным устройством) основан на преобразовании линейного перемещения рамки штангенциркуля в изменение электрического сигнала в электрической схеме блока индикации с выводом показаний на жидкокристаллический экран цифрового отсчётного устройств а. Отсчет показаний производится по цифровому отсчетному устройству. Также на рамке находятся кнопки включения/выключения (OFF/ON), установки нуля (ZERO) и выбора режима единиц измерений мм/дюйм (mm/in). Питание штангенциркулей осуществляется от встроенного источника питания (батарейки).
Штангенциркули изготавливаются четырёх типов:
-
- ШЦ-I - двусторонние с глубиномером со значением отсчёта по нониусу 0,05 мм, 0,1 мм, включая следующие типоразмеры: ШЦ-I-125 0,05, ШЦ-I-150 0,05, ШЦ-1-200 0,05, ШЦ-1-250 0,05, W^I-300 0,05, ШЦП-125 0,1, ШЦ-I-150 0,1, ШЦП-200 0,1, ШЦП-250 0,1, ШЦП-300 0,1;
-
- ШЦ-II - двусторонние со значением отсчёта по нониусу 0,05 мм включая следующие типоразмеры: ШЦ-П-200 0,05, ШЦ-П-250 0,05, ШЦ-П-300 0,05, ТПТТ-П-400 0,05, ШЦ-П-500 0,05, ШЦ-П-630 0,05, ШЦ-П-800 0,05, ШЦ-П-1000 0,05, ШЦ-П-1600 0,05, ШЦ-П-2000 0,05;
-
- ШЦ-III -односторонние со значением отсчёта по нониусу 0,05 мм включая следующие типоразмеры: ШЦ-Ш-400 0,05, ШЦ-Ш-500 0,05, ШЦ-Ш-630 0,05, ШЦ-Ш-800 0,05, ШЦ-Ш-1000 0,05, ШЦ-Ш-1600 0,05, ШЦ-Ш-2000 0,05;
-
- ШЦЦ-I - двусторонние с глубиномером с цифровым отсчетным устройством с шагом дискретности 0,01 мм включая следующие типоразмеры: ШЦЦ-I-125 0,01, ШЦЦП-150 0,01, ШЦЦП-200 0,01, ШЦЦП-250 0,01, ШЦЦП-300 0,01.
Пример полного обозначения штангенциркулей: ШЦ-П-2000 0,05, где
ШЦ-II - тип штангенциркуля, 2000 - верхний предел измерений, мм, 0,05 - значение отсчёта по нониусу или шаг дискретности цифрового отсчётного устройства, мм.
Заводской номер наносится на оборотную часть штанги в виде цифрового обозначения, состоящего из арабских цифр, или в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, в виде гравировки.
Нанесение знака поверки на средство измерений не предусмотрено.
, который наносится на
Штангенциркули выпускаются под товарным знаком нерабочую лицевую поверхность штанги.
Пломбирование штангенциркулей не предусмотрено.

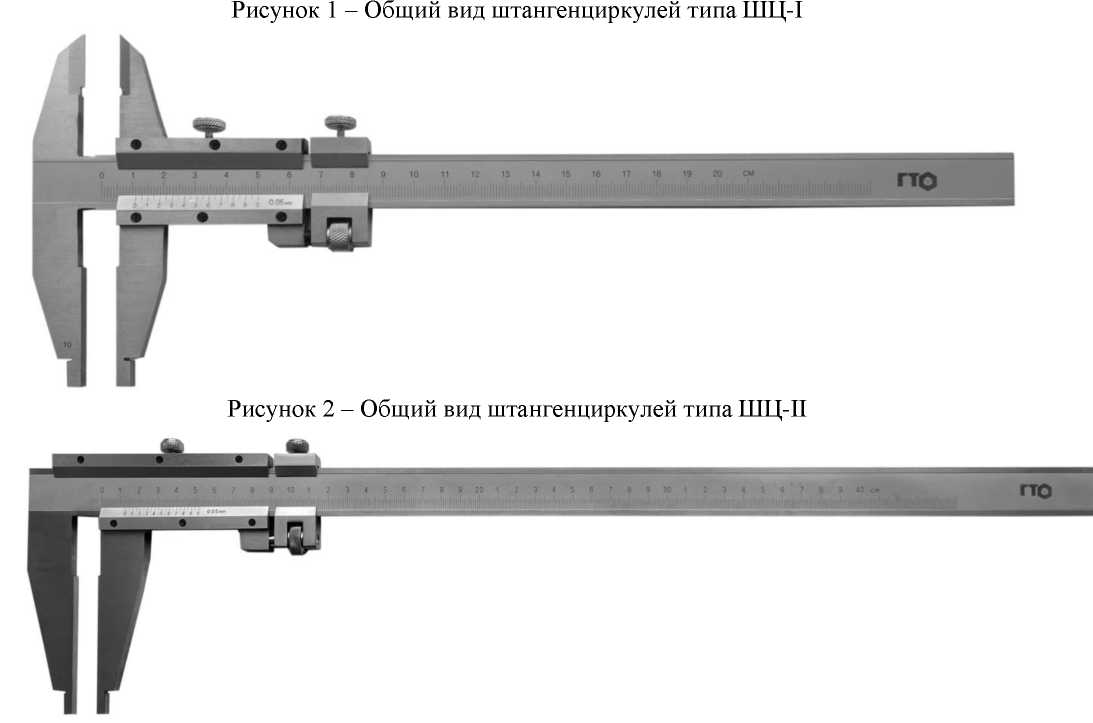

Общий вид штангенциркулей представлен на рисунках 1 -4.
Рисунок 3 - Общий вид штангенциркулей типа ТТТТЦ-ТП
Рисунок 4 - Общий вид штангенциркулей типа ШЦЦ-I
а) б)

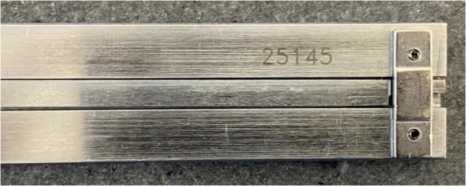

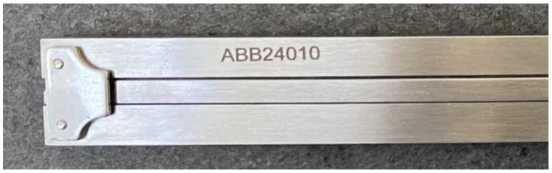

Рисунок 5 - Общий вид и место нанесения заводского номера на штангенциркули: а) в цифровом формате; б) в буквенно-цифровом формате.

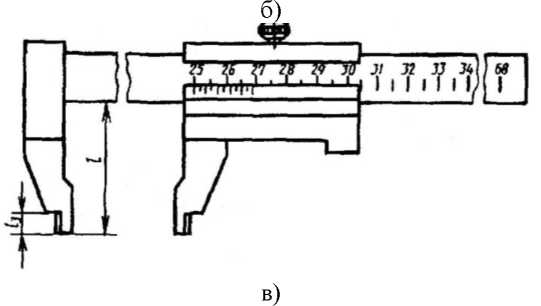

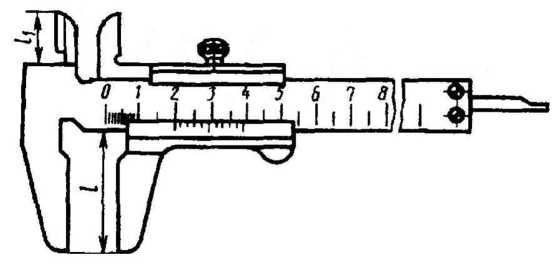

Схемы обозначения губок штангенциркулей приведены на рисунке 6.
а)
Рисунок 6 - Схемы обозначения губок штангенциркулей типов: а) ШЦ-I, ШЦЦ-I; б ШЦ-II; в) ШЦ-Ш
Таблица , 1 - Метрологические характеристики
|
Тип штангенциркуля |
Диапазон измерений*, мм |
Тип отсчётного устройства |
Значение отсчёта по нониусу, мм |
Шаг дискретности цифрового отсчётного устройства, мм |
Пределы допускаемой абсолютной погрешности измерении, мм |
Пределы допускаемой абсолютной погрешности при измерении глубины равной 20 мм, мм |
Размер сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями, мм |
|
ШЦ-I |
от 0 до 125 |
Нониус |
0,05; 0,10 |
±0,06 |
±0,06 | ||
|
от 0 до 150 | |||||||
|
от 0 до 200 | |||||||
|
от 0 до 250 | |||||||
|
от 0 до 300 | |||||||
|
ШЦ-II |
от 0 до 200 |
0,05 |
10 | ||||
|
от 0 до 250 |
10 | ||||||
|
от 0 до 300 |
10 | ||||||
|
от 0 до 400 |
±0,07 |
20 | |||||
|
от 0 до 500 |
±0,10 |
20 | |||||
|
от 0 до 630 |
±0,10 |
20 | |||||
|
от 0 до 800 |
±0,11 |
20 | |||||
|
от 0 до 1000 |
±0,13 |
20 | |||||
|
от 0 до 1600 |
±0,20 |
20 | |||||
|
от 0 до 2000 |
±0,23 |
- |
20 | ||||
|
ШЦ-Ш |
от 0 до 400 |
±0,07 |
10 | ||||
|
от 0 до 500 |
±0,11 |
10 | |||||
|
от 0 до 630 |
±0,10 |
20 | |||||
|
от 0 до 800 |
±0,11 |
20 | |||||
|
от 0 до 1000 |
±0,13 |
20 | |||||
|
от 0 до 1600 |
±0,20 |
20 | |||||
|
от 0 до 2000 |
±0,23 |
20 | |||||
|
ШЦЦ-I |
от 0 до 125 |
Цифровое отсчётное устройство |
0,01 |
±0,04 |
±0,04 | ||
|
от 0 до 150 | |||||||
|
от 0 до 200 | |||||||
|
от 0 до 250 | |||||||
|
от 0 до 300 | |||||||
|
* - |
Нижний предел диапазона измерений установлен для измерений наружных размеров | ||||||
Таблица 2 - Длина вылета губок штангенциркулей.
|
Диапазон измерений |
1 вылет губок с плоскими измерительными поверхностями для измерений наружных размеров, мм |
11 вылет губок с кромочными измерительными поверхностями для измерений внутренних размеров, мм |
12 вылет губок с кромочными измерительными поверхностями для измерений наружных размеров, мм |
13 вылет губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров, мм | |
|
не менее |
не более |
не менее |
не менее |
не менее | |
|
от 0 до 125 |
35 |
45 |
12 |
- |
- |
|
от 0 до 150 |
35 |
45 |
12 |
- |
- |
|
от 0 до 200 |
35 |
63 |
16 |
20 |
6 |
|
от 0 до 250 |
50 |
300 |
16 |
20 |
6 |
|
от 0 до 300 |
55 |
100 |
18 |
30 |
6 |
|
от 0 до 400 |
60 |
160 |
- |
30 |
6 |
|
от 0 до 500 |
80 |
300 |
- |
40 |
8 |
|
от 0 до 630 |
80 |
200 |
- |
40 |
10 |
|
от 0 до 800 |
80 |
300 |
- |
50 |
10 |
|
от 0 до 1000 |
80 |
300 |
- |
50 |
10 |
|
от 0 до 1600 |
100 |
400 |
- |
50 |
10 |
|
от 0 до 2000 |
100 |
400 |
- |
60 |
10 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Расстояние от верхней кромки края нониуса до поверхности шкалы штанги, мм, не более, для штангенциркулей: - со значением отсчёта по нониусу 0,05 мм |
0,30 |
|
- со значением отсчёта по нониусу 0,1 мм |
0,35 |
|
Допускаемое отклонение от плоскостности и прямолинейности измерительных поверхностей губок штангенциркулей, а также торца штанги штангенциркулей типа ТТТЦ-Т, ШЦЦ-Т, мм |
0,03 |
|
Допускаемое отклонение от параллельности плоских измерительных поверхностей губок, мм, не более, для штангенциркулей: - со значением отсчёта по нониусу 0,05 мм, с цифровым отсчётным устройством |
0,02 |
|
- со значением отсчёта по нониусу 0,1 мм |
0,03 |
|
Допускаемое отклонение размера сдвинутых до соприкосновения губок с цилиндрическими измерительными поверхностями для измерения внутренних размеров штангенциркулей типов ШЦ-ТТ и ШЦ-III, мм |
±0,10 |
|
Допускаемое отклонение от параллельности измерительных поверхностей губок с цилиндрическими измерительными поверхностями для измерений внутренних размеров штангенциркулей типа ШЦ-ТТ, ШЦЦ-ТТТ, мм, не более |
0,03 |
|
Допускаемое отклонение от параллельности измерительных поверхностей губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей типа ШЦ-Т, ШЦЦ-I, мм, не более |
0,03 |
|
Расстояние между измерительными поверхностями губок с кромочными измерительными поверхностями для измерений внутренних размеров штангенциркулей типа ШЦ-Т, НИЦЦ-Т, установленных на размер 10 мм, мм |
10±0,15 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +25 |
|
- относительная влажность воздуха при +25 °С, %, не более |
80 |
Таблица 4 - Габаритные размеры и масса
|
Тип штангенциркуля |
Диапазон измерений наружных размеров, мм |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более |
|
ШЦ-Т |
от 0 до 125 |
220x80x20 |
0,20 |
|
от 0 до 150 |
245х90х20 |
0,25 | |
|
от 0 до 200 |
350x110x20 |
0,30 | |
|
от 0 до 250 |
400x130x25 |
0,40 | |
|
от 0 до 300 |
425x145x25 |
0,40 | |
|
ШЦ-ТТ |
от 0 до 200 |
350x130x25 |
0,40 |
|
от 0 до 250 |
400x350x25 |
1,00 | |
|
от 0 до 300 |
430x145x25 |
0,50 | |
|
от 0 до 400 |
600x190x30 |
1,60 | |
|
от 0 до 500 |
680x350x30 |
2,60 | |
|
от 0 до 630 |
810x250x30 |
2,00 | |
|
от 0 до 800 |
1100x355x40 |
3,90 | |
|
от 0 до 1000 |
1350x355x40 |
4,20 | |
|
от 0 до 1600 |
2000x485x40 |
7,00 | |
|
от 0 до 2000 |
2450x485x60 |
11,50 | |
|
ШЦ-ТТТ |
от 0 до 400 |
600x190x30 |
1,60 |
|
от 0 до 500 |
680x200x30 |
1,70 | |
|
от 0 до 630 |
810x250x30 |
1,80 | |
|
от 0 до 800 |
1100x355x40 |
3,50 | |
|
от 0 до 1000 |
1350x355x40 |
3,9 | |
|
от 0 до 1600 |
2000x485x40 |
6,8 | |
|
от 0 до 2000 |
2450x485x60 |
11,0 | |
|
ттттцц-т |
от 0 до 125 |
220x85x25 |
0,25 |
|
от 0 до 150 |
245x90x25 |
0,30 | |
|
от 0 до 200 |
350x130x25 |
0,45 | |
|
от 0 до 250 |
400x130x25 |
0,65 | |
|
от 0 до 300 |
430x145x25 |
0,80 |
