Номер по Госреестру СИ: 88965-23
88965-23 Штангенрейсмасы
(Обозначение отсутствует)
Назначение средства измерений:
Штангенрейсмасы предназначены для измерений линейных размеров и проведения разметочных работ.
Внешний вид.
Штангенрейсмасы

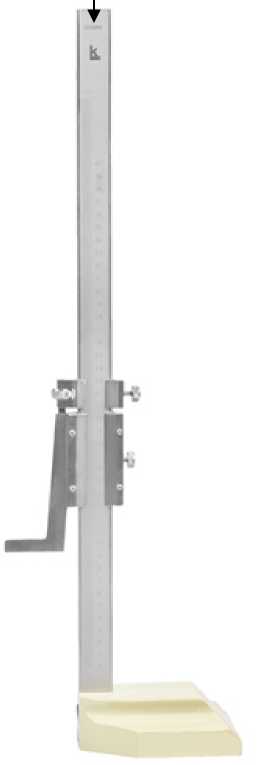

Рисунок № 1
Внешний вид.
Штангенрейсмасы
Рисунок № 2
Внешний вид.
Штангенрейсмасы
Рисунок № 3
Внешний вид.
Штангенрейсмасы
Рисунок № 4
Знак утверждения типа
Знак утверждения типа наносится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта штангенрейсмасов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 140’9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
Стандарт предприятия Guilin Measuring & Cutting Tool Co., Ltd «Штангенрейсмасы».
ПравообладательGuilin Measuring & Cutting Tool Co., Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China Тел: (86-773) 3814349, факс: (86-773) 3814270 E-mail: sales@sinoshan.com
Изготовитель
Guilin Measuring & Cutting Tool Co., Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China Тел: (86-773) 3814349, факс: (86-773) 3814270 E-mail: sales@sinoshan.comИспытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Правообладатель
Guilin Measuring & Cutting Tool Co., Ltd, КНР Адрес: 541002, 40 Chongxin Road, Guilin, P.R. China Тел: (86-773) 3814349, факс: (86-773) 3814270 E-mail: sales@sinoshan.com- методом непосредственной оценки совпадения делений шкалы на штанге с делениями нониуса, расположенного на рамке штангенрейсмаса;
- методом непосредственной оценки по делениям шкалы штанги и по делениям круговой шкалы, встроенной в рамку штангенрейсмаса;
- считыванием показаний с жидкокристаллического дисплея цифрового отсчетного устройства, встроенного в рамку штангенрейсмаса.
Штангенрейсмасы изготавливаются следующих моделей:
-
- ТТТР - с отсчетом по нониусу;
-
- ТРК - с отсчетом по круговой шкале;
-
- ТРЦ - с цифровым отсчетным устройством;
Ттангенрейсмасы модели ТР состоят из основания, штанги с миллиметровой шкалой, рамки с нониусом, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки.
Ттангенрейсмасы модели ТРК состоят из основания, штанги с миллиметровой шкалой, рамки с круговой шкалой, перемещающейся вдоль штанги, устройства микрометрической подачи, измерительной ножки. Круговая шкала имеет возможность совмещения стрелки с нулевым делением шкалы при помощи ободка.
Ттангенрейсмасы модели ТРЦ состоят из основания, штанги, рамки с цифровым отсчетным устройством в виде жидкокристаллического дисплея, которая перемещается вдоль штанги, устройства микрометрической подачи, измерительной ножки, источника питания.
Подвижные и сменные элементы штангенрейсмаса фиксируются стопорными винтами.
Логотип наносится на паспорт штангенрейсмасов типографским методом, на штангу или циферблат круговой шкалы краской, методом лазерной маркировки или с помощью наклейки.
Заводской номер в виде цифро-буквенного обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на штангу с лицевой или оборотной стороны методом лазерной маркировки в местах, указанных на рисунках 1-3.
Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид штангенрейсмасов указан на рисунках 1 - 3.
Пломбирование штангенрейсмасов от несанкционированного доступа предусмотрено.
не
Место нанесения заводского номера

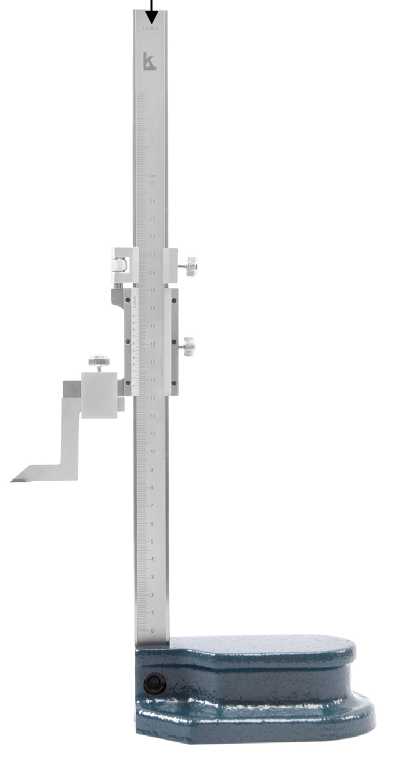

Рисунок 1 - Общий вид штангенрейсмасов модели ШР с указанием места нанесения заводского номера

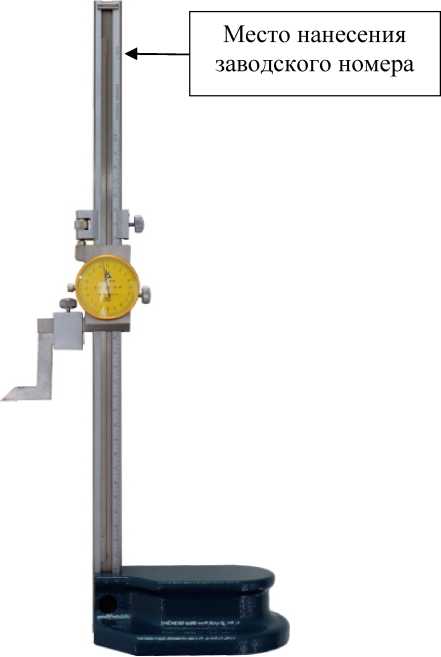

Рисунок 2 - Общий вид штангенрейсмасов модели ШРК с указанием места нанесения
заводского номера

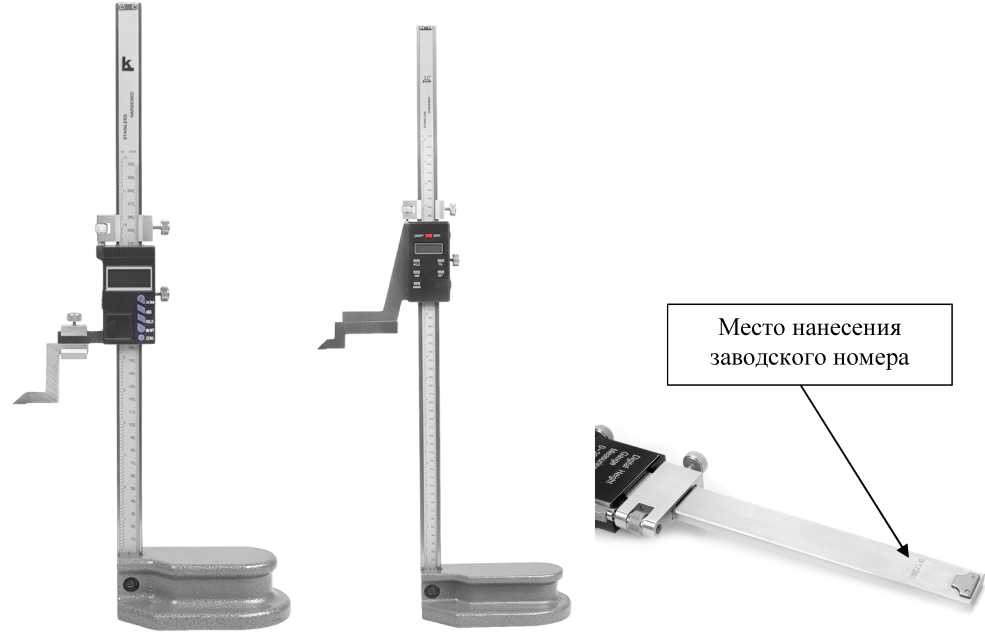

Рисунок 3 - Общий вид штангенрейсмасов модели ШРЦ с указанием места нанесения
заводского номера
Лист № 4
Всего листов 7
Таблица 1 - Метрологические характеристики штангенрейсмасов
Модель штангенрейсмаса |
Диапазон измерений, мм |
Значение отсчета по нониусу (цена деления круговой шкалы отсчетного устройства, шаг дискретности цифрового отсчетного устройства), мм |
ШР |
от 0 до 200 |
0,05 |
от 0 до 250 |
0,05 | |
от 0 до 300 |
0,05 | |
от 0 до 400 |
0,05 | |
от 0 до 500 |
0,05; 0,10 | |
от 50 до 500 |
0,05; 0,10 | |
от 0 до 630 |
0,05; 0,10 | |
от 60 до 630 |
0,05; 0,10 | |
от 0 до 1000 |
0,05; 0,10 | |
от 100 до 1000 |
0,05; 0,10 | |
от 0 до 1600 |
0,05; 0,10 | |
от 600 до 1600 |
0,05; 0,10 | |
ШРЦ |
от 0 до 200 |
0,01 |
от 0 до 250 |
0,01 | |
от 0 до 300 |
0,01 | |
от 0 до 400 |
0,01 | |
от 0 до 500 |
0,01 | |
от 50 до 500 |
0,01 | |
от 0 до 630 |
0,01 | |
от 60 до 630 |
0,01 | |
от 0 до 1000 |
0,01 | |
от 100 до 1000 |
0,01 | |
от 0 до 1600 |
0,01 | |
от 600 до 1600 |
0,01 | |
ШРК |
от 0 до 200 |
0,01; 0,02; 0,05 |
от 0 до 250 |
0,01; 0,02; 0,05 | |
от 0 до 300 |
0,01; 0,02; 0,05 | |
от 0 до 400 |
0,01; 0,02; 0,05 | |
от 0 до 500 |
0,01; 0,02; 0,05 | |
от 50 до 500 |
0,01; 0,02; 0,05 | |
от 0 до 630 |
0,01; 0,02; 0,05 | |
от 60 до 630 |
0,01; 0,02; 0,05 | |
от 0 до 1000 |
0,01; 0,02; 0,05 | |
от 100 до 1000 |
0,01; 0,02; 0,05 |
Таблица 2 - Пределы допускаемой абсолютной погрешности
Диапазон измерений, мм |
Пределы допускаемой абсолютной погрешности измерений штангенрейсмасов моделей, мм | |||||
ШР |
ШРЦ |
ШРК | ||||
со значением отсчета по нониусу, мм |
с шагом дискретности цифрового отсчетного устройства, мм |
с ценой деления круговой шкалы отсчетного устройства, мм | ||||
0,05 |
0,10 |
0,01 |
0,01 |
0,02 |
0,05 | |
от 0 до 200 |
±0,05 |
- |
±0,03 |
±0,03 |
±0,03 |
±0,05 |
от 0 до 250 |
±0,05 |
- |
±0,03 |
±0,04 |
±0,04 |
±0,05 |
от 0 до 300 |
±0,05 |
- |
±0,04 |
±0,04 |
±0,04 |
±0,05 |
от 0 до 400 |
±0,05 |
- |
±0,05 |
±0,06 |
±0,06 |
±0,10 |
от 0 до 500 |
±0,05 |
±0,10 |
±0,05 |
±0,06 |
±0,06 |
±0,10 |
от 50 до 500 |
±0,05 |
±0,10 |
±0,05 |
±0,06 |
±0,06 |
±0,10 |
от 0 до 630 |
±0,05 |
±0,10 |
±0,07 |
±0,08 |
±0,08 |
±0,10 |
от 60 до 630 |
±0,05 |
±0,10 |
±0,07 |
±0,08 |
±0,08 |
±0,10 |
от 0 до 1000 |
±0,10 |
±0,10 |
±0,07 |
±0,09 |
±0,09 |
±0,10 |
от 100 до 1000 |
±0,10 |
±0,10 |
±0,07 |
±0,09 |
±0,09 |
±0,10 |
от 0 до 1600 |
±0,15 |
±0,15 |
±0,12 |
- |
- |
- |
от 600 до 1600 |
±0,15 |
±0,15 |
±0,12 |
- |
- |
- |
Таблица 3 - Допуски параллельности и прямолинейности измерительной поверхности ножки
Наименование характеристики |
Значение |
Допуск параллельности измерительной поверхности ножки относительно основания, мм |
0,012 |
Допуск прямолинейности измерительной поверхности ножки, мм |
0,005 |
Таблица 4 - Габаритные размеры и масса
Диапазон измерений, мм |
Длина, мм, не более |
Ширина, мм, не более |
Высота, мм, не более |
Масса, кг, не более |
от 0 до 200 |
185 |
70 |
350 |
2,0 |
от 0 до 250 |
215 |
100 |
430 |
2,5 |
от 0 до 300 |
270 |
100 |
485 |
2,5 |
от 0 до 400 |
320 |
130 |
650 |
4,5 |
от 0 до 500 |
320 |
130 |
710 |
4,8 |
от 50 до 500 |
320 |
130 |
710 |
4,8 |
от 0 до 630 |
335 |
130 |
825 |
5,3 |
от 60 до 630 |
335 |
130 |
825 |
5,3 |
от 0 до 1000 |
340 |
165 |
1260 |
14,0 |
от 100 до 1000 |
340 |
165 |
1260 |
14,0 |
от 0 до 1600 |
425 |
215 |
1980 |
30,0 |
от 600 до 1600 |
425 |
215 |
1980 |
30,0 |
Таблица 5 - Условия эксплуатации
Наименование характеристики |
Значение |
Условия эксплуатации: -температура окружающего воздуха, °С -относительная влажность воздуха, %, не более |
От +15 до +25 80 |
