Номер по Госреестру СИ: 91092-24
91092-24 Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм
(Точинтех)
Назначение средства измерений:
Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм Точинтех (далее по тексту - индикаторы) предназначены для измерений линейных размеров абсолютным и относительным методами, а также для определений величины отклонений от заданной геометрической формы и взаимного расположения поверхностей.
Внешний вид.
Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм
Рисунок № 1
Внешний вид.
Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта типографским методом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 7 «Заметки по эксплуатации, порядок работы, поверка» паспорта индикаторов.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийГосударственная поверочная схема для средств измерений длины в диапазоне от 1-10" 9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта от 29 декабря 2018 г. № 2840;
ГОСТ 9696-82 «Индикаторы многооборотные с ценой деления 0,001 и 0,002 мм. Технические условия».
ПравообладательGUILIN MEASURING AND CUTTING TOOL CO., LTD, КНР Адрес: 40 CHONGXIN ROAD, GUILIN, P.R. CHINA, 541002 Тел: (86-773) 3814349, факс: (86-773) 3814270
Испытательный центр
Общество с ограниченной ответственностью «Автопрогресс-М» (ООО «Автопрогресс-М»)Адрес: 125167, г. Москва, ул. Викторенко, д. 16, стр. 1
Тел.: +7 (495) 120-03-50
E-mail: info@autoprogress-m.ru
Принцип действия индикаторов основан на преобразовании линейного перемещения измерительного стержня с наконечником во вращательное движение стрелки по циферблату со шкалой.
Индикатор состоит из измерительного стержня, перемещающегося параллельно шкале в направляющей гильзе, и устройства преобразования линейного перемещения измерительного стержня в круговое движение стрелки. В индикаторах циферблат выполнен поворотным для совмещения нулевого деления шкалы циферблата с текущим исходным положением стрелки. Корпус индикатора соответствует обыкновенному исполнению, предохраняющий механизм индикатора от загрязнений и механических повреждений.
Индикаторы изготавливаются с регулируемым полем допуска.
Индикаторы изготавливаются двух классов точности 0 и 1, отличающиеся между собой метрологическими характеристиками.
К данному типу средств измерений относятся индикаторы многооборотные с ценой деления 0,001 и 0,002 мм торговой марки «Точинтех».
Логотип точинтех наносится на паспорт индикатора типографским методом, на циферблат краской.
Заводской номер в формате цифрового или буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на боковую или заднюю поверхность корпуса индикатора краской или лазерной маркировкой в местах, указанных на рисунке 1.
Сведения о диапазоне измерений и цене деления наносятся на циферблат с помощью краски.
Пломбирование индикаторов от несанкционированного доступа не предусмотрено. Возможность нанесения знака поверки на средство измерений отсутствует. Общий вид индикаторов указан на рисунке 1.
Место нанесения заводского номера

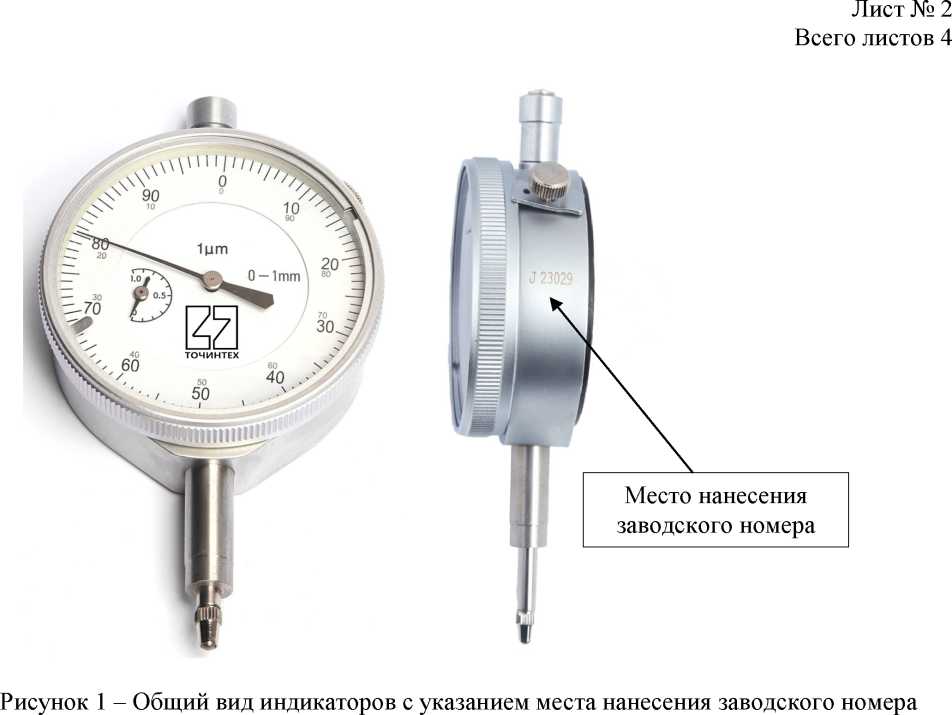

Рисунок 1 - Общий вид индикаторов с указанием места нанесения заводского номера
Таблица 1 - Диапазон измерений, цена деления, класс точности
Модификация |
Диапазон измерений, мм |
Цена деления, мм |
Класс точности |
1МИГ |
От 0 до 1 |
0,001 |
0; 1 |
2МИГ |
От 0 до 2 |
0,002 |
Таблица 2 - Наибольшая разность погрешностей, размах и вариация показаний
Модификация |
Класс точности |
Наибольшая разность погрешностей*, деления шкалы |
Размах показаний при 10 измерениях, деления шкалы**, не более |
Вариация показаний***, деления шкалы, не более | |
на участке шкалы 200 делений |
на всем диапазоне | ||||
1МИГ 2МИГ |
0 |
1,5 |
2,0 |
1/2 |
1,0 |
1МИГ 2МИГ |
1 |
2,0 |
2,5 |
2/3 |
1,5 |
Примечание: * - Под наибольшей разностью погрешностей понимают наибольшую алгебраическую разность значений погрешностей на проверяемом участке при прямом ходе измерительного стержня ** - Под размахом показаний понимают наибольшую разность между отдельными повторными показаниями индикатора, соответствующими одному и тому же действительному значению измеряемой величины при неизменных внешних условиях *** - Под вариацией показаний понимают среднюю разность между показаниями индикатора в одной точке шкалы, полученную в результате 5 измерений при подводе на 20 делений к этой точке с двух противоположных сторон |
Таблица 3 - Измерительное усилие, колебание измерительного усилия
Модификация |
Измерительное усилие, Н, не более |
Колебание измерительного усилия, Н, не более |
1МИГ |
2,0 |
0,5 |
2МИГ |
2,0 |
0,7 |
Таблица 4 - Технические характеристики
Наименование характеристики |
Значение |
Изменение показаний индикатора при нажиме на стержень в направлении, перпендикулярном его оси с усилием 1,0 Н, дел шкалы, не более |
0,5 |
Общий ход измерительного стержня превышает диапазон измерений индикатора, мм, не менее чем на |
1,5 |
Параметр шероховатости Rz по ГОСТ 2789-73 измерительной поверхности наконечника, мкм, не более |
0,1 |
Параметр шероховатости Ra по ГОСТ 2789-73 наружной поверхности присоединительной гильзы индикатора, мкм, не более |
0,63 |
Габаритные размеры (ДхШхВ), мм, не более |
106х70х22 |
Масса, кг, не более |
0,16 |
Условия эксплуатации:
|
От +17 до +23 От 38 до 78 |
