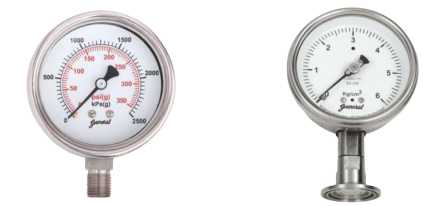

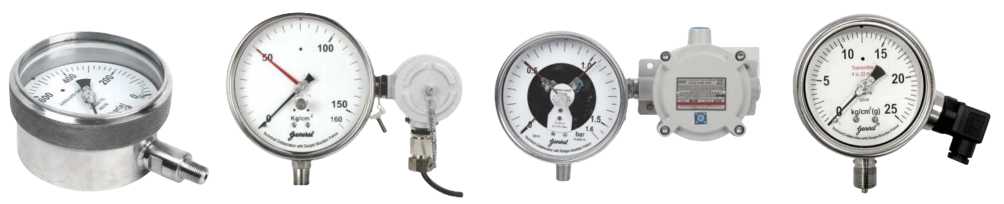

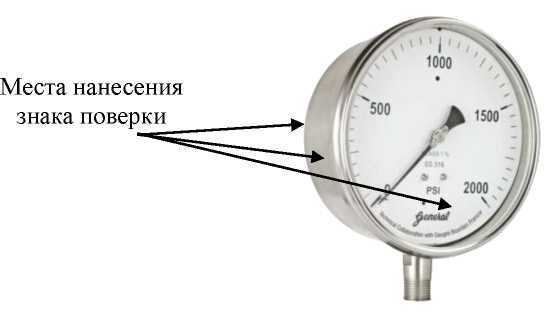

Наименование

Обозначение

Количество

Манометр

Модификация в соответствии с заказом

1 шт.

Паспорт

—

1 шт. ¹⁾

Примечание:

¹⁾ Допускается комплектовать одним экземпляром паспорта партию идентичных манометров, направляемых в один адрес, с перечислением в паспорте заводских (серийных) номеров партии.

Модификация

Диапазон измерений абсолютного давления, МПа¹^ ²⁾

APBR

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4

Примечания:

• ¹⁾ Конкретное значение указано в паспорте манометра;

• ²⁾ Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.

Модификация

Диапазон измерений, МПа¹⁾’ ²⁾

Разрежение

Давление-разрежение

Избыточное давление

BSPG, LFBSPG

от -0,1 до 0

от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3;

от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5;

от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160; от 0 до 200; от 0 до 250

SFBSPG, LSBSPG

от -0,1 до 0

от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3;

от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5;

от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160; от 0 до 200; от 0 до 250

SFPHPG, LSPHPG

от -0,1 до 0

от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3;

от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5;

от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100

HOPG, LFHOPG, SFHOPG, LSHOPG

-

-

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0

BS25, LFBS25,

SFBS25, LSBS25

от -0,1 до 0

от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3;

от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5;

от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160

RCPG

-

-

от 0,02 до 0,1

MAPG

от -0,1 до 0

от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0;

от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60

SPGB, LFSPGB

от -0,1 до 0

от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25

SPGS, LFSPGS

от -0,1 до 0

от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,1; от 0 до 0,16; от 0 до 0,2; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0;

от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40

HY10, LFHY10,

HY15, LFHY15

-

от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0

HY63, LFHY63

-

-

от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0

MUDG

-

-

от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 42

IPSH, LFIPSH

-

от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160

IPSN

-

от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5; от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100; от 0 до 160

BSPGTX,

LF BSPGTX, SF BSPGTX, LS BSPGTX

от -0,1 до 0

от -0,1 до 0,06; от -0,1 до 0,15; от -0,1 до 0,3; от -0,1 до 0,5; от -0,1 до 0,9; от -0,1 до 1,5;

от -0,1 до 2,4; от -0,1 до 3,9

от 0 до 0,06; от 0 до 0,1; от 0 до 0,16; от 0 до 0,25; от 0 до 0,4; от 0 до 0,6; от 0 до 1; от 0 до 1,6; от 0 до 2,5; от 0 до 4,0; от 0 до 6,0; от 0 до 10; от 0 до 16; от 0 до 25; от 0 до 40; от 0 до 60; от 0 до 80; от 0 до 100

Примечания:

¹⁾ Конкретное значение указано в паспорте манометра;

²⁾ Манометры могут изготавливаться с другими единицами измерения давления, допущенными к применению в Российской Федерации.

Наименование характеристики

Модификации

Значения

Пределы   основной   допускаемой

приведенной погрешности измерений давления, % от диапазона измерений^

BSPG, LFBSPG

±0,5; ±1

SFBSPG, LSBSPG

±0,5; ±1

SFPHPG, LSPHPG

±0,5; ±1

HOPG, LFHOPG, SFHOPG, LSHOPG

±1

BS25, LFBS25, SFBS25, LSBS25

±0,5; ±1

RCPG

±0,5; ±1

MAPG

±0,25

SPGB, LFSPGB

±2

SPGS, LFSPGS

±2

HY10, LFHY10, HY15, LFHY15, HY63, LFHY63

±0,5; ±1; ±2

MUDG

±1

APBR

±1

IPSH, LFIPSH

±1

IPSN

±1

BSPGTX, LF BSPGTX, SF

BSPGTX, LS BSPGTX

±0,5; ±1

Пределы   допускаемой    основной

погрешности           срабатывания

сигнализирующего устройства, % от диапазона измерений

IPSH, LFIPSH, IPSN

±2

Вариация показаний, % от диапазона измерений^

BSPG, LFBSPG

0,5; 1

SFBSPG, LSBSPG

0,5; 1

SFPHPG, LSPHPG

0,5; 1

HOPG, LFHOPG, SFHOPG, LSHOPG

1

BS25, LFBS25, SFBS25, LSBS25

0,5; 1

RCPG

0,5; 1

MAPG

0,25

SPGB, LFSPGB

2

SPGS, LFSPGS

2

HY10, LFHY10, HY15, LFHY15, HY63, LFHY63

0,5; 1; 2

MUDG

1

APBR

1

IPSH, LFIPSH

1

IPSN

1

BSPGTX LF BSPGTX, SF BSPGTX, LS BSPGTX

0,5; 1

Пределы допускаемой дополнительной погрешности, вызванной отклонением температуры от нормальных условий, % от диапазона измерений / 10 °C

Все модификации

±0,4

Наименование характеристики

Модификации

Значения

Нормальные условия эксплуатации:

• - температура окружающего воздуха, °C

• - относительная влажность, %, не более

• - атмосферное давление, мм рт.ст.

Все модификации

от +15 до +25

90

от 720 до 780

Примечания:

¹⁾ Конкретное значение указано в паспорте манометра.

Наименование характеристики

Значение

Рабочий диапазон температуры окружающего воздуха, °C:

- модификации HY10, LFHY10, HY15, LFHY15, HY63, LFHY63

от -20 до +60

- модификации SFPHPQ LSPHPQ RCPQ SPGB, LFSPGB, BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX

от -40 до +60

- модификации HOPG, LFHOPG, SFHOPG, LSHOPG, BS25, LFBS25, SFBS25, LSBS25, MAPG, MUDG, APBR, IPSH, LFIPSH, IPSN

от -60 до +65

- модификации BSPG LFBSPG SFBSPG LSBSPG SPGS, LFSPGS

от -70 до +70

Диаметр, мм, не более¹⁾:

- BSPG, LFBSPG, SFBSPG, LSBSPG, HOPG, LFHOPG, SFHOPG, LSHOPG, RCPG, APBR, IPSH, LFIPSH, IPSN, BSPGTX, LF BSPGTX, SF

100, 150

BSPGTX, LS BSPGTX

- SFPHPG, LSPHPG

115

- BS25, LFBS25, SFBS25, LSBS25

250

- MAPG

150,250

- MUDG

100

- SPGB, LFSPGB, SPGS, LFSPGS

40, 50, 63

Масса без заполнения гидравлической жидкостью, кг, не более: - диаметр 40 мм

0,08

- диаметр 50 мм

0,1

- диаметр 63 мм

0,13

- диаметр 100 мм

0,51

- диаметр 150 мм

0,88

- диаметр 200 мм

1,7

- диаметр 250 мм

2

Масса с заполнением гидравлической жидкостью, кг, не более: - диаметр 40 мм

0,2

- диаметр 50 мм

0,3

- диаметр 63 мм

0,5

- диаметр 100 мм

1,0

- диаметр 150 мм

1,8

- диаметр 200 мм

2,5

- диаметр 250 мм

2,8

Пределы измерения выходного сигнала, мА²⁾

4 - 20

Диапазон уставок, % от диапазона измерений³

от 10 до 90

Число срабатываний контактов, не менее³⁾

100 000

Средняя наработка на отказ, ч, не менее

100 000

Средний срок службы, лет, не менее

10

Примечания:

• ¹⁾ Конкретное значение указано в паспорте манометра;

• ²⁾ Для модификаций BSPGTX, LF BSPGTX, SF BSPGTX, LS BSPGTX;

• ³⁾ Для модификаций IPSH, LFIPSH, IPSN.
