Принцип действия счетчиков основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на восьмиразрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счетчика на его выход.

Счетчики состоят из корпуса, задней и передней крышек, двух роторов, редуктора, магнитной муфты, счетного механизма и низкочастотного датчика импульсов.

В зависимости от измеряемого диапазона расхода газа счетчики выпускаются типоразмеров G10; G16; G25; G40; G65; G100; G160; G250; G400, G650, G1000.

В зависимости от направления потока газа счетчики выпускаются в конструктивных исполнениях «Л» (слева направо) и «П» (справа налево).

На корпусе счетчика расположено отверстие с конической резьбой, в которое может быть установлена защитная гильза датчика температуры, штуцер для подключения датчика давления, входящего в состав корректора объёма газа, а также два штуцера с конической резьбой для отбора давления. При отсутствии защитных гильз датчиков температуры и штуцера для подключения датчика давления отверстия закрыты резьбовыми заглушками.

Счетчики DN150 и DN200 не имеют в корпусе мест отбора давления и измерения температуры. В этих счётчиках имеются только места отбора перепада давления.

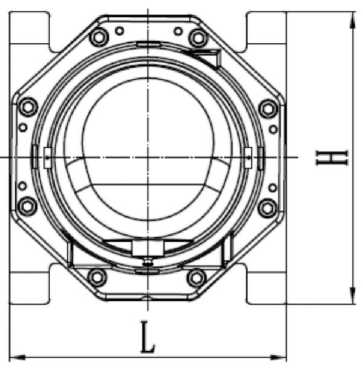

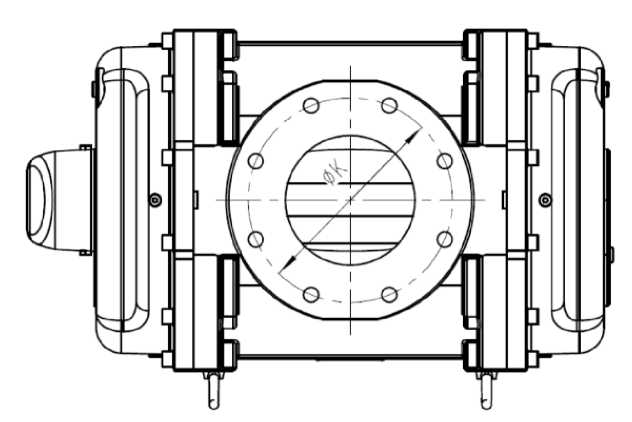

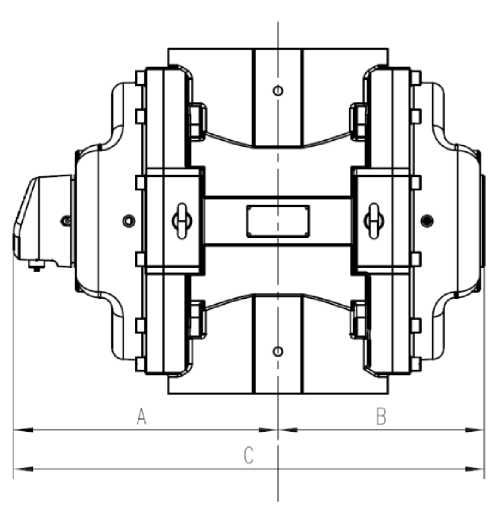

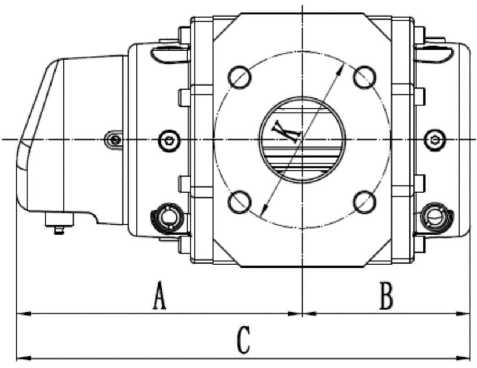

Обозначения габаритных размеров счетчиков с различными диаметрами условного прохода схематично представлены на рисунках 3 и 4.

В зависимости от метрологических характеристик счетчики выпускаются в исполнениях: «1» и «2».

Счетчики могут комплектоваться низкочастотным импульсным выходом для дистанционной передачи данных.

Структура условного обозначения счётчиков:

PEA-P-G[1]-[2]-[3]-[4]-[5], где:

• [1] - типоразмер: 10, 16, 25, 40, 65, 100, 160, 250, 400, 650, 1000;

• [2] - диаметр условного прохода: 25, 40, 50, 80, 100, 150, 200;

• [3] - конструктивное исполнение: «Л», «П»;

• [4] - исполнение в зависимости от метрологических характеристик: «1», «2»;

• [5] - диапазон расходов счетчика.

Пример условного обозначения счетчика типоразмера G65, с условным проходом DN 50, конструктивное исполнение «П», исполнения «1», с диапазоном расходов 1:100: РЕД-Р^65-50-П-1-(1:100).

Общий вид счетчиков представлен на рисунке 1.

Для защиты от несанкционированного доступа осуществляют пломбирование винтов крепления счетного механизма, корпуса редуктора, передней крышки с помощью проволоки и свинцовой (пластмассовой) пломбы с нанесением знака поверки давлением на пломбы. Место подключения датчика импульсов защищают с помощью проволоки и свинцовой (пластмассовой) пломбы поставщика газа или изготовителя.

Заводской номер в виде цифрового кода наносится на циферблат отсчетного механизма одним из следующих методов: методом термопечати, гравировки или нанесением краски. Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2. Схема пломбировки от несанкционированного доступа представлена на рисунке 3.

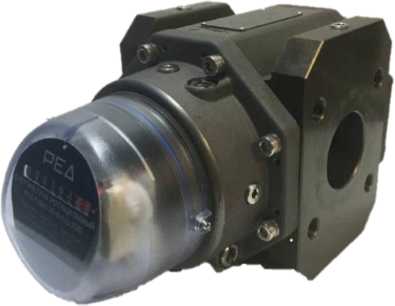

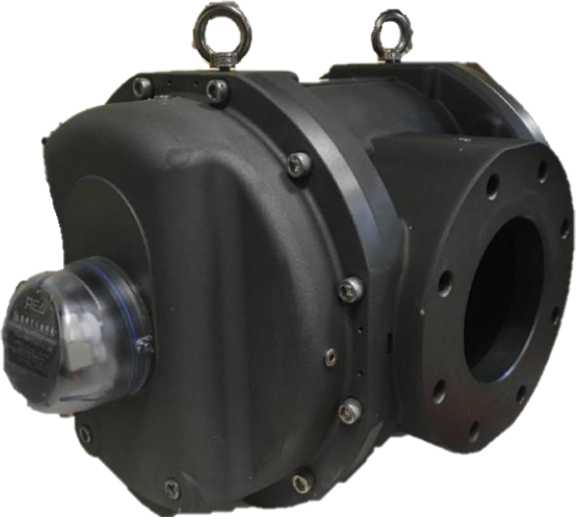

Рисунок 1 - Общий вид счетчиков

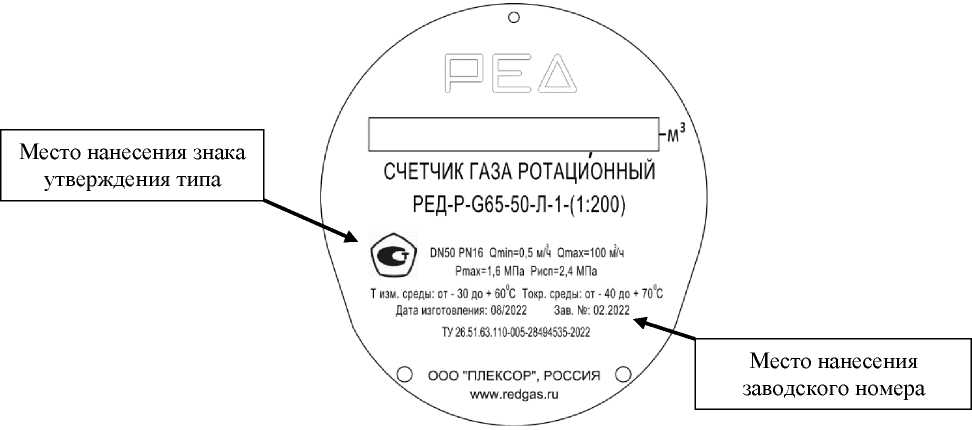

Рисунок 2 - Место нанесения заводского номера, знака утверждения типа

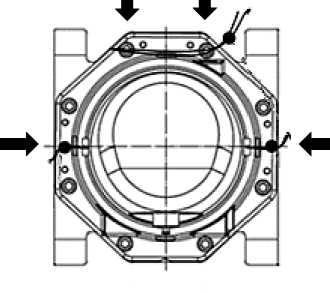

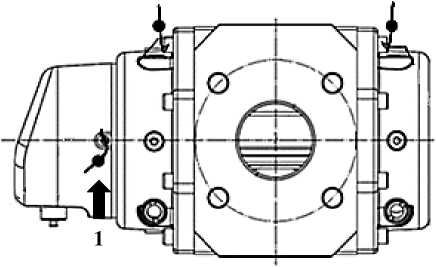

Рисунок 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки (1 - место для установки знака поверки)
