Номер по Госреестру СИ: 88737-23
88737-23 Мультиметры
(3458A)
Назначение средства измерений:
Мультиметры 3458A (далее - мультиметры) предназначены для измерения напряжения и силы постоянного и переменного тока, сопротивления постоянному току, частоты.
Внешний вид.
Мультиметры
Рисунок № 1
Внешний вид.
Мультиметры
Рисунок № 2
Внешний вид.
Мультиметры
Рисунок № 3
Внешний вид.
Мультиметры
Рисунок № 4
Программное обеспечение
Мультиметры имеют встроенное программное обеспечение (ПО). Программное обеспечение предназначено для управления работой мультиметра. Программа заносится в программируемое постоянное запоминающее устройство приборов изготовителем и не может быть изменена пользователем.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
отсутствует |
Номер версии (идентификационный номер) ПО |
не ниже 9.2 |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель мультиметров методом наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе 4 «Проведение измерений» руководства по эксплуатации.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 3 сентября 2021 г. № 1942 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10"1 до 2409 Гц»;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1П0-16 до 100 А»;
Приказ Росстандарта от 17 марта 2022 г. № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10"1 до 1П06 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты».
Правообладатель
«Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Malaysia
Телефон: +1800-888 848
Факс: +1800-801 664
Web-сайт: http://www.keysight.com
Изготовитель
«Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Malaysia Телефон: +1800-888 848 Факс: +1800-801 664
Web-сайт: http://www.keysight.com
Испытательный центр
Акционерное общество «Приборы, Сервис, Торговля» (АО «ПриСТ»)
Адрес: 119071, г. Москва, 2-й Донской пр-д, д. 10, стр. 4, ком. 31 Телефон: +7(495) 777-55-91 Факс: +7(495) 640-30-23
Web-сайт: http://www.prist.ru
E-mail: prist@prist.ru
Правообладатель
«Keysight Technologies Malaysia Sdn. Bhd.», Малайзия
Адрес: Bayan Lepas Free Industrial Zone, 11900, Bayan Lepas, Malaysia
Телефон: +1800-888 848
Факс: +1800-801 664
Web-сайт: http://www.keysight.com
К настоящему типу средств измерений относятся мультиметры с заводскими номерами MY45053066, MY45047758.
Принцип действия мультиметров основан на преобразовании входного аналогового сигнала с помощью аналого-цифрового преобразователя (АЦП) с низким уровнем шумов в цифровой код, последующей его математической обработке и отображении результатов измерений на дисплее.
Управление процессами измерений и обработка данных осуществляется при помощи встроенного микропроцессора. Результаты измерений отображаются на 8,5 разрядном дисплее в цифровом виде. Мультиметры позволяют проводить математическую обработку результатов измерений. Результаты измерений могут быть сохранены как во встроенной памяти приборов, так и переданы на внешний ПК с помощью интерфейса GPIB.
Мультиметры состоят из: входных делителей, блока нормализации сигналов, АЦП, микропроцессора, устройства управления, клавиатуры, дисплея.

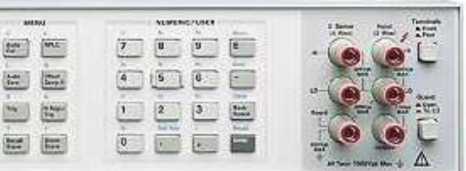

Конструктивно мультиметры выполнены в виде моноблока настольного исполнения. На передней панели мультиметров расположены: выключатель питания, цифровой флуоресцентный дисплей, клавиатура, входные разъемы.
На задней панели мультиметров расположены: дополнительные входные разъемы, вентилятор обдува, вход внешнего запуска, разъем интерфейса GPIB, предохранитель, клемма заземления, разъем сетевого кабеля.
Общий вид мультиметров, с указанием мест нанесения знака утверждения типа и знака поверки, представлен на рисунке 1.
Заводской номер состоит из букв латинского алфавита и цифр. Вид задней панели мультиметров, с указанием места нанесения заводского номера, представлен на рисунке 2.
Для предотвращения несанкционированного доступа к внутренним частям мультиметров предусмотрена пломбировка одного из винтов крепления корпуса. Пломба может устанавливаться производителем, ремонтной организацией, поверяющей организацией или организацией, эксплуатирующей данное средство измерений, в виде наклейки, мастичной или сургучной печати. Схема пломбировки приведена на рисунке 2.
Лист № 2
Всего листов 8
* KIY5K1HT *55?^
+10.0000001 V DC
t.
Рисунок 1 - Общий вид мультиметров 3458A, места нанесения знака утверждения типа (А) и знака поверки (Б)

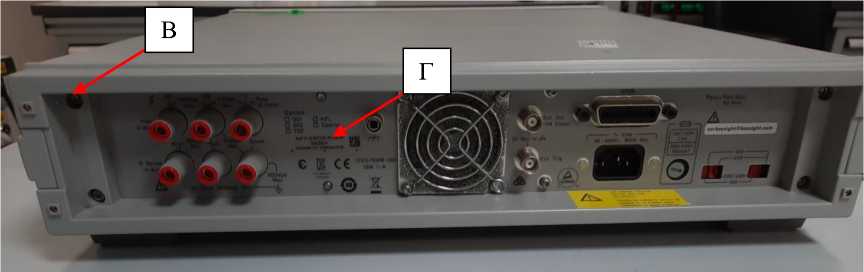

Рисунок 2 - Вид задней панели мультиметров, места пломбировки от несанкционированного доступа (В) и нанесения заводского номера (Г)
Таблица 2 - Метрологические характеристики мультиметров
Наименование характеристики |
Значение |
Измерение напряжения постоянного тока | |
Диапазон измерений напряжения постоянного тока, В |
от -1000 до +1000 |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при значении NPLC(1), равном 100, в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(9,040<Uo+3 40-7)(2) ±(8,040<Uo+340-7) ±(9,040<Uo+1,540-6) ±(l,040-5^Uo+340-5) ±(l,040-^Uo+340-4) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при значениях NPLC от 0 до 0,000025, в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(1,540-4^Uo+240-4) ±(1,540-^Uo+240-3) ±(1,540-^Uo+240-2) ±(1,540-4^Uo+0,2) ±(1,5-10-4-Uo+2) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при значениях NPLC от 0,00003 до 0,0003, в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(1,040-<Uo+240-5) ±(1,0-10’4-Uo+2-10’4) ±(1,0-10’4-Uo+2-10’3) ±(1,040-<Uo+240-2) ±(1,0-10’4-Uo+0,2) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при значениях NPLC от 0,000305 до 0,025, в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(1,040-<Uo+240-6) ±(1,0-10’4-Uo+2-10’5) ±(1,0-10’4-Uo+2-10’4) ±(1,0-10’4-Uo+2-10’3) ±(1,040-<Uo+240-2) |
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока при значениях NPLC от 0,025005 до 1, в поддиапазонах, В от -100 до +100 мВ включ. от -1 до +1 В включ. от -10 до +10 В включ. от -100 до +100 В включ. от -1000 до +1000 В включ. |
±(1,040-<Uo+240-7) ±(1,0-10’4-Uo+2-10’6) ±(1,0-10’4-Uo+2-10’5) ±(1,0-10’4-Uo+2-10’4) ±(1,0-10’4-Uo+2-10’3) |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Измерение силы постоянного тока | |
Диапазон измерений силы постоянного тока, А |
от -1 до +1 |
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, в поддиапазонах, А от -100 до +100 нА включ. от -1 до +1 мкА включ. от -10 до +10 мкА включ. от -100 до +100 мкА включ. от -1 до +1 мА включ. от -10 до +10 мА включ. от -100 до +100 мА включ. от -1 до +10 А включ. |
±(3,040-4o+440-11)(3) ±(2,0-10-5-L+4-10-11) ±(2,040-54o+140-10) ±(2,040-4o+840-10) ±(2,040-54o+540-9) ±(2,040-4o+540-8) ±(з,540-^1о+540-7) ±(1,1-10-4-Io+1"10-5) |
Измерение электрического сопротивления постоянному току | |
Диапазон измерений электрического сопротивления постоянному току, Ом |
от 140-4 до 1409 |
Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, в поддиапазонах, Ом от 10-4 до 10 Ом включ. св. 10 до 100 Ом включ. св. 100 Ом до 1 кОм включ. св. 1 до 10 кОм включ. св. 10 до 100 кОм включ. св. 100 кОм до 1 МОм включ. св. 1 до 10 МОм включ. св. 10 до 100 МОм включ. св. 100 МОм до 1 ГОм включ. |
±(1,5-10-5-R+5-10-5)(4) ±(1,2- 1O-^Ro+540-4) ±(1,0-10-5-R+5-10-4) ±(1,0-10-5-R+5-10-3) ±(1,0-10-5-R+5-10-2) ±(1,5-10-5-Ro+2) ±(5,0-10-5-Ro+1-102) ±(5,0-10-4-Ro+1-103) ±(5,0-10-3-Ro+1-104) |
Измерение напряжения переменного тока | |
Диапазон измерений напряжения переменного тока, В |
от 140-5 до 700 |
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока, при установленных условиях: метод измерений синхронных выборок, верхнее значение полосы пропускания мультиметра менее 2 МГц, В в поддиапазоне от 10 мкВ до 10 мВ включ. в диапазонах частот: от 10 до 40 Гц включ. св. 40 Гц до 1 кГц включ. св. 1 до 20 кГц включ. св. 20 до 50 кГц включ. св. 50 до 100 кГц включ. св. 100 до 300 кГц включ. |
±(4,040-4^Uo+340-6) ±(4,0-10-4-Uo+1,1-10-6) ±(3,0-10-4-Uo+1,1-10-6) ±(1,0-10-3-Uo+1,1-10-6) ±(5,0-10-3-Uo+1,1-10-6) ±(4,040-2^Uo+240-6) |
Продолжение таблицы 2
Наименование характеристики |
Значение |
в поддиапазоне св. 10 до 100 мВ включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(1,640-4^Uo+440-6) |
св. 40 Гц до 1 кГц включ. |
±(1,040-5^Uo+240-6) |
св. 1 до 20 кГц включ. |
±(1,4-10’4-Uo+2-10’6) |
св. 20 до 50 кГц включ. |
±(3,040-^Uo+240-6) |
св. 50 до 100 кГц включ. |
±(8,040-^Uo+240-6) |
св. 100 до 300 кГц включ. |
±(3,040-^Uo+r10-5) |
св. 300 кГц до 1 МГц включ. |
±(1,0-10’2-Uo+1-10’5) |
в поддиапазоне св. 100 мВ до 1 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(1,040-4^Uo+440-5) |
св. 40 Гц до 1 кГц включ. |
±(7,040-^Uo+240-5) |
св. 1 до 20 кГц включ. |
±(1,440-4^Uo+240-5) |
св. 20 до 50 кГц включ. |
±(3,040-^Uo+240-5) |
св. 50 до 100 кГц включ. |
±(8,040-^Uo+240-5) |
св. 100 до 300 кГц включ. |
±(3,040-^Uo+r10-4) |
св. 300 кГц до 1 МГц включ. |
±(1,0-10-2-Uo+1-10’4) |
в поддиапазоне св. 1 до 10 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(1,0-10’4-Uo+4-10’4) |
св. 40 Гц до 1 кГц включ. |
±(7,040-^Uo+240-4) |
св. 1 до 20 кГц включ. |
±(1,440-4^Uo+240-4) |
св. 20 до 50 кГц включ. |
±(3,040-^Uo+240-4) |
св. 50 до 100 кГц включ. |
±(8,040-^Uo+240-4) |
св. 100 до 300 кГц включ. |
±(3,040-^Uo+r10-3) |
св. 300 кГц до 1 МГц включ. |
±(1,0-10-2-Uo+1-10’3) |
в поддиапазоне св. 10 до 100 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(2,040-4^Uo+440-3) |
св. 40 Гц до 1 кГц включ. |
±(2,040-^Uo+240-3) |
св. 1 до 20 кГц включ. |
±(2,040-^Uo+240-3) |
св. 20 до 50 кГц включ. |
±(3,540-^Uo+240-3) |
св. 50 до 100 кГц включ. |
±(1,240-3^Uo+240-3) |
св. 100 до 300 кГц включ. |
±(4,040-3^Uo+r10-2) |
в поддиапазоне св. 100 до 700 В включ. в диапазонах частот: от 10 до 40 Гц включ. |
±(4,040-4^Uo+440-2) |
св. 40 Гц до 1 кГц включ. |
±(4,040-^Uo+240-2) |
св. 1 до 20 кГц включ. |
±(6,040-^Uo+240-2) |
св. 20 до 50 кГц включ. |
±(1,240-3^Uo+240-2) |
св. 50 до 100 кГц включ. |
±(3,040-3^Uo+240-2) |
Измерение силы переменного тока | |
Диапазон измерений силы переменного тока, А |
от Г10-6 до 1 |
Продолжение таблицы 2
Наименование характеристики |
Значение |
Пределы допускаемой абсолютной погрешности измерений силы переменного тока, А в поддиапазоне от 1 до 100 мкА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,040-Mo+340-8) ±(1,540-Mo+340-8) ±(6,0-10"4-Io+3-10"8) ±(6,0-10"4-Io+3-10"8) |
в поддиапазоне св. 100 мкА до 1 мА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,040-Mo+240-7) ±(1,540-Mo+240-7) ±(6,040-Mo+240-7) ±(6,040-Mo+240-7) |
в поддиапазоне св. 1 до 10 мА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,040-Mo+240-6) ±(1,5-10’3-Io+2-10’6) ±(6,040-Mo+240-6) ±(6,040-Mo+240-6) |
в поддиапазоне св. 10 до 100 мА включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,040-Mo+240-5) ±(1,5-10’3-Io+2-10’5) ±(6,040-Mo+240-5) ±(6,040-Mo+240-5) |
в поддиапазоне св. 100 мА до 1 А включ. в диапазонах частот: от 10 до 20 Гц включ. св. 20 до 45 Гц включ. св. 45 до 100 Гц включ. св. 100 Гц до 5 кГц включ. |
±(4,040-Mo+240-4) ±(1,6-10’3-Io+2-10’4) ±(8,040-Mo+240-4) ±(1,0-10"3-Io+2-10"4) |
Измерение частоты | |
Диапазон измерений частоты, Гц |
от 1 до Г107 |
Пределы допускаемой абсолютной погрешности измерений частоты, Гц в диапазонах частот: от 1 до 40 Гц включ. св. 40 Гц до 10 МГц |
h—1 LH О О -U. H+j H-h о 3 |
Примечания:
|
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания в зависимости от положения переключателей: напряжение переменного тока, В частота переменного тока, Гц |
220±22 от 48 до 66 |
Нормальные условия измерений:
|
от +18 до +28 75 от 84,0 до 106,7 |
Рабочие условия применения:
|
от +15 до +35 95 от 84,0 до 106,7 |
Масса, кг, не более |
12 |
Габаритные размеры (ширинахвысотахглубина), мм |
425x89x503 |
