Номер по Госреестру СИ: 82101-21
82101-21 Осциллографы цифровые
(MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A)
Назначение средства измерений:
Осциллографы цифровые MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A (далее -осциллографы) предназначены для измерений амплитудных и временных параметров электрических сигналов, исследования формы сигнала по осциллографическим каналам.
Внешний вид.
Осциллографы цифровые
Рисунок № 1
Внешний вид.
Осциллографы цифровые
Рисунок № 2
Внешний вид.
Осциллографы цифровые
Рисунок № 3
Внешний вид.
Осциллографы цифровые
Рисунок № 4
Общие сведения
Дата публикации - 20.07.2021
Срок свидетельства - 01.07.2026
Номер записи - 183399
ID в реестре СИ - 1391144
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, MXR608A, MXR604A, MXR408A, MXR404A, MXR254A, MXR204A, MXR104A, MXR058A,MXR28CH-001, MXR058A, MXR054A, MRX054A, EXR254A, EXR104A, EXR054A,
Производитель
Изготовитель - "Keysight Technologies Malaysia Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 32
Выдано извещений - 0
Кол-во периодических поверок - 13
Кол-во средств измерений - 7
Кол-во владельцев - 11
Усредненный год выпуска СИ - 2020
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Осциллографы цифровые (MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений "Keysight Technologies Malaysia Sdn. Bhd."
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81636-21 27.04.2026 |
Аттенюаторы ступенчатые ручные, 8494А, 8495А, 8496А, 8494В, 8495В, 8496В "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
82101-21 01.07.2026 |
Осциллографы цифровые, MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
88737-23 |
Мультиметры, 3458A "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет содержит информацию о юридических лицах - владельцах средств измерений, попадающих в определенные группы СИ (более 10 тыс. групп). Группы средств измерений представляют собой устойчивые словосочетания (1-3 слова) наиболее часто встречающиеся в названиях типов СИ ФГИС АРШИН.
При выборе обратите внимание, что поле select поддерживает множественный выбор с одновременным поиском по выпадающему списку. В скобках после наименования группы СИ приводятся данные о количестве типов СИ в группе.
В сводной таблице приводится следующая информация:
- Владелец СИ (поле необязательное для заполнения поверителями, вводится в произвольной форме)
- наименование СИ (номер в АРШИНЕ, обозначение типа, ссылка на АРШИН)
- наименование организации-производителя и страны производства
- кол-во поверок
- кол-во средств измерений (подсчитывается кол-во уникальных серийных номеров)
- величина интервала между поверками
Кто поверяет Осциллографы цифровые (MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| АО "ПРИСТ" (RA.RU.312058) | 11 | 1 | 11 | 0 | 0 | 11 | 11 | 0 | ||
| ООО "КЕЙСАЙТ ТЕКНОЛОДЖИЗ" (RA.RU.310579) | 5 | 5 | 0 | 0 | 4 | 4 | 0 | |||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 6 | 0 | 5 | 0 | 5 | ||
| ООО "НПО "РАДАР" (РОСС RU.0001.310153) | 3 | 2 | 1 | 0 | 3 | 2 | 1 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 4 | 0 | 4 | 0 | 2 | 0 | 2 | ||
| АО "АКТИ-МАСТЕР" (RA.RU.311666) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 1 | 0 | 1 | 0 | 1 | 0 | 1 | ||
| ФБУ "ПЕНЗЕНСКИЙ ЦСМ" (RA.RU.311246) | РСТ | 1 | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Осциллографы цифровые (MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ Пензенский ЦСМ Пензенская область |
7524 | 7524 |
Программное обеспечение
Осциллографы имеют встроенное программное обеспечение (ПО), изменение метрологически значимой части ПО осциллографа невозможно. Метрологически значимая часть ПО осциллографов и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений.
Специальные средства защиты ПО исключают возможность несанкционированной модификации, загрузки, удаления или иных преднамеренных изменений метрологически значимой части ПО и результатов измерений.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «низкий» по Р 50.2.077-2014.
Характеристики ПО осциллографов приведены в таблице 3.
Таблица 3 — Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Infiniium MXR-Series Real-Time Oscilloscopes Software |
|
Номер версии (идентификационный номер) ПО |
не ниже 11.00.02105 |
|
Цифровой идентификатор ПТ (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типананосится на переднюю панель осциллографа методом шелкографии, а также на титульный лист руководства по эксплуатации (в верхнем левом углу) типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к осциллографам цифровым MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A
Принцип действия осциллографа основан на высокоскоростном (16 Гвыб/с) аналогоцифровом преобразовании (разрядностью 10 бит) входного сигнала в реальном масштабе времени, предварительной аппаратной обработке сигнала и записи выборки сигнала в память осциллографа. В результате обработки сигнала, а также в соответствии с настройками осциллографа, выделяется часть сигнала, предназначенная для отображения на экране. Эта часть сигнала направляется в центральный процессор, где происходит его математическая и статистическая обработка с выводом результатов обработки на экран осциллографа. В случае изменения режима или настроек осциллографа из памяти извлекается новая часть сигнала и пересылается в центральный процессор для отображения на экране.
Конструктивно осциллографы выполнены в виде моноблока в настольном исполнении. Основные метрологические характеристики моделей осциллографов серий MXR, EXR различаются между собой по полосе пропускания и количеством каналов (см. таблицу 1).
На передней панели осциллографа расположены: цветной сенсорный ЖК-дисплей; органы управления, позволяющие выбирать режим работы и установку параметров; 2 разъема USB 3.0 для сохранения сигналов и настроек осциллографа на картах энергонезависимой памяти; входные разъемы каналов осциллографа типа BNC с интерфейсами для подключения пассивных пробников; выводы для калибровки и заземления пассивных пробников.
На боковой панели осциллографа расположены вход питания, вход и выход опорного сигнала 10 МГц, выход тактового опорного сигнала, вход и выход внешнего сигнала запуска, разъемы VGA и DisplayPort для подключения внешних мониторов, 4 разъема USB 3.0 для подключения клавиатуры и мыши, разъемы порта USB 3.0 тип B, порта LAN, порта звуковой карты, разъем для подключения кабеля логического анализатора, выход сигнала генератора сигналов произвольной формы.
Осциллографы позволяют проводить автоматические и курсорные измерения амплитудно-временных параметров входного сигнала с выводом результатов измерений на экран. Осциллографы имеют возможность подключения и дистанционного управления через интерфейсы USB или LAN. Установки осциллографа, копии экрана и осциллограммы сохраняются во внутренней памяти или на внешнем персональном компьютере.
Таблица 1 - Основные различия между моделями осциллографов серий MXR, EXR
|
Наименование модели |
Полоса пропускания (при входном сопротивлении 50 Ом), ГГц |
Количество каналов |
|
MXR054A EXR054A |
0,5 |
4 |
|
MXR104A EXR104A |
1,0 | |
|
MXR204A EXR204A |
2,0 | |
|
MXR254A EXR254A |
2,5 | |
|
MXR404A |
4,0 | |
|
MXR604A |
6,0 | |
|
MXR058A EXR058A |
0,5 |
8 |
|
MXR108A EXR108A |
1,0 | |
|
MXR208A EXR208A |
2,0 | |
|
MXR258A EXR258A |
2,5 | |
|
MXR408A |
4,0 | |
|
MXR608A |
6,0 |
Внешний вид моделей осциллографа с указанием места размещения знака утверждения типа приведен на рисунках 1 - 3.

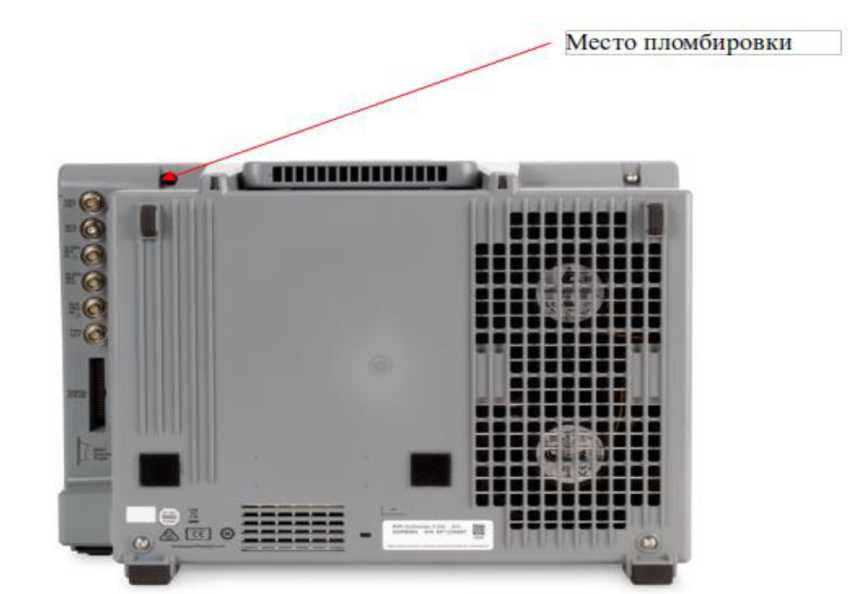

Схема пломбировки от несанкционированного доступа приведена на рисунке 4.
Осциллографы могут иметь опции, приведённые в таблице 2.
Таблица 2 - Опции осциллографов цифровых
|
Опции осциллографов серии MXR | |
|
Опция |
Описание опций |
|
MXR2SSD |
Твердотельный накопитель (съемный ) 1 ТБ |
|
MXR2MSO |
Логический анализатор на 16 цифровых каналов |
|
N2756A |
Пробник логического анализатора |
|
MXR2WAV |
Генератор сигналов произвольной формы |
|
MXRMEM |
Объем памяти осциллографа 400 Мвыб/канал |
|
54609-61609 |
Измерительный калибровочный кабель |
|
N2873A |
Набор пассивных пробников (4 или 8 шт., в соответствии с количеством каналов): коэффициент деления 10 : 1, полоса частот от 0 до 500 МГц, максимальное напряжение ±400 В |
|
MXR2BW-001 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 1 ГГц |
|
MXR2BW-002 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2 ГГц |
Продолжение таблицы 2
|
Опции осциллографов серии MXR | |
|
Опция |
Описание опций |
|
MXR2BW-003 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2,5 ГГц |
|
MXR2BW-004 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 4 ГГц |
|
MXR2BW-005 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 6 ГГц |
|
MXR2BW-006 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГ ц до 2 ГГ ц |
|
MXR2BW-007 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГц до 2,5 ГГц |
|
MXR2BW-008 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГ ц до 4 ГГ ц |
|
MXR2BW-009 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 ГГ ц до 6 ГГ ц |
|
MXR2BW-010 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 ГГц до 2,5 ГГц |
|
MXR2BW-011 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 ГГ ц до 4 ГГ ц |
|
MXR2BW-012 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 ГГ ц до 6 ГГ ц |
|
MXR2BW-013 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2,5 ГГц до 4 ГГц |
|
MXR2BW-014 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2,5 ГГц до 6 ГГц |
|
MXR2BW-015 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 4 ГГ ц до 6 ГГ ц |
|
MXR2BW-016 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 1 ГГц |
|
MXR2BW-017 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 2 ГГц |
|
MXR2BW-018 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 2,5 ГГц |
|
MXR2BW-019 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 4 ГГц |
|
MXR2BW-020 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 6 ГГц |
|
MXR2BW-021 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 2 ГГ ц |
|
MXR2BW-022 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГц до 2,5 ГГц |
|
MXR2BW-023 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 4 ГГ ц |
|
MXR2BW-024 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 6 ГГ ц |
|
MXR2BW-025 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГц до 2,5 ГГц |
Продолжение таблицы 2
|
Опции осциллографов серии MXR | |
|
Опция |
Описание опций |
|
MXR2BW-026 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГ ц до 4 ГГ ц |
|
MXR2BW-027 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГ ц до 6 ГГ ц |
|
MXR2BW-028 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2,5 ГГц до 4 ГГц |
|
MXR2BW-029 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2,5 ГГц до 6 ГГц |
|
MXR2BW-030 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 4 ГГ ц до 6 ГГ ц |
|
MXR28CH-001 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 500 МГц |
|
MXR28CH-002 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 1 ГГц |
|
MXR28CH-003 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2 ГГц |
|
MXR28CH-004 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2,5 ГГц |
|
MXR28CH-005 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 4 ГГц |
|
MXR28CH-006 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 6 ГГц |
|
Опции осциллографов серии EXR | |
|
EXR2SSD-01T |
Твердотельный накопитель (съемный ) 1 ТБ |
|
EXR2MSO |
Логический анализатор на 16 цифровых каналов |
|
N2756A |
Пробник логического анализатора |
|
EXR2WAV |
Генератор сигналов произвольной формы |
|
EXR2MEM-001 |
Объем памяти осциллографа 200 Мвыб/канал |
|
EXR2MEM-002 |
Объем памяти осциллографа 400 Мвыб/канал |
|
N2873A |
Набор пассивных пробников (4 или 8 шт., в соответствии с количеством каналов): коэффициент деления 10 : 1, полоса частот от 0 до 500 МГц, максимальное напряжение ±400 В |
|
54609-61609 |
Измерительный калибровочный кабель |
|
EXR2BW-001 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 1 ГГц |
|
EXR2BW-002 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2 ГГц |
|
EXR2BW-003 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 500 МГц до 2,5 ГГц |
|
EXR2BW-004 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 до 2 ГГ ц |
|
EXR2BW-005 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 1 до 2,5 ГГц |
|
EXR2BW-006 |
Модернизация (увеличение) полосы пропускания осциллографа для 4канальных моделей с 2 до 2,5 ГГц |
|
EXR2BW-007 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 1 ГГц |
Продолжение таблицы 2
|
Опции осциллографов серии EXR | |
|
Опция |
Описание опций |
|
EXR2BW-009 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 500 МГц до 2,5 ГГц |
|
EXR2BW-010 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГ ц до 2 ГГ ц |
|
EXR2BW-011 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 1 ГГц до 2,5 ГГц |
|
EXR2BW-012 |
Модернизация (увеличение) полосы пропускания осциллографа для 8канальных моделей с 2 ГГц до 2,5 ГГц |
|
EXR28CH-001 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 500 МГц |
|
EXR28CH-002 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 1 ГГц |
|
EXR28CH-003 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2 ГГц |
|
EXR28CH-004 |
Модернизация (увеличение) количества каналов с 4 до 8 для осциллографов с полосой пропускания 2,5 ГГц |

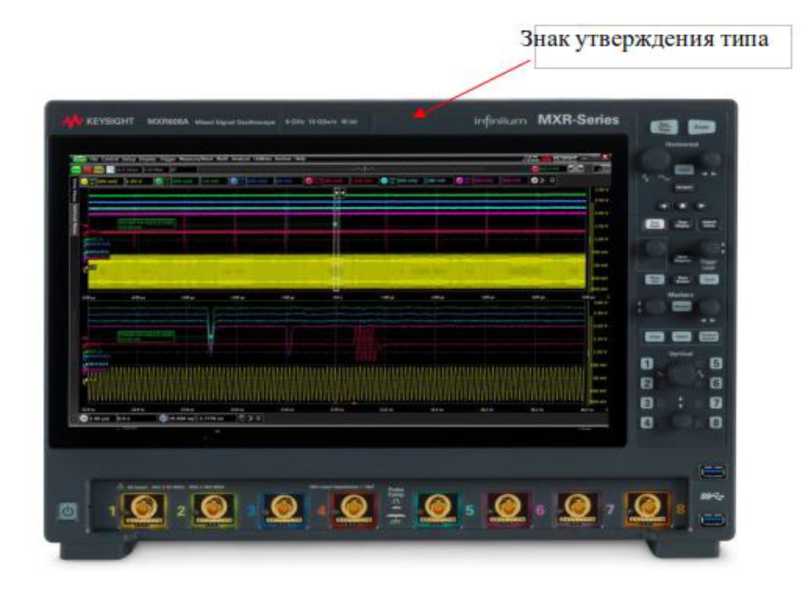

Рисунок 1 Общий вид осциллографов MXR058A, EXR058A, MXR108A, EXR108A, MXR208A, EXR208A, MXR258A, EXR258A, MXR408A, MXR608A

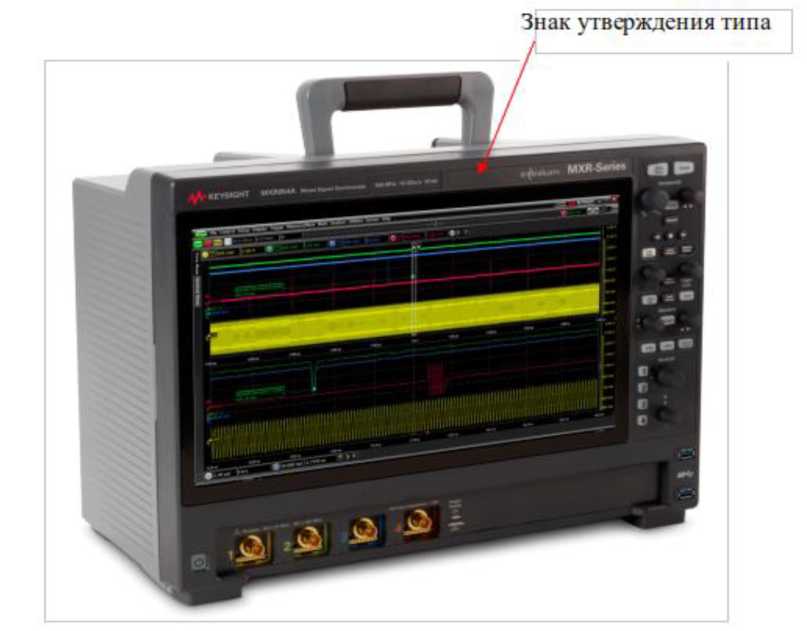

Рисунок 2 Общий вид осциллографов MXR054A, EXR054A, MXR104A, EXR104A, MXR204A, EXR204A, MXR254A, EXR254A, MXR404A, MXR604A

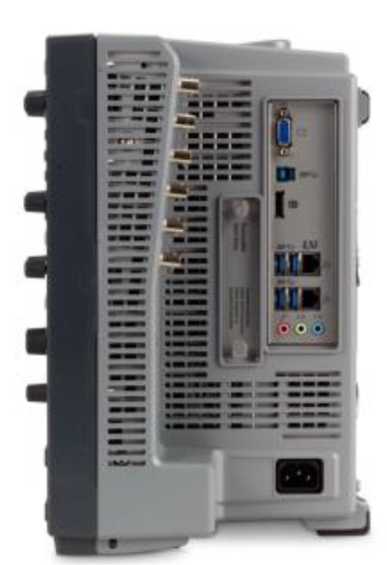

Рисунок 3 Общий вид боковой панели осциллографов MXR054A, EXR054A,
MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A,
MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A
Рисунок 4 Общий вид задней панели осциллографов MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A с указанием места пломбировки от несанкционированного доступа
Таблица 6
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой (MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A) |
1 шт. (по заказу) | |
|
Руководство по эксплуатации |
1 экз. | |
|
Методика поверки |
MXR-20-01 МП |
1 экз. |
|
Кабель питания |
- |
1 шт. |
|
Набор аксессуаров (переходы и динамометрические ключи, в зависимости от модели) |
- |
1 шт. |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модель |
MXR054A EXR054A |
MXR104A EXR104A |
MXR204A EXR204A |
MXR254A EXR254A |
MXR404A |
MXR604A |
|
Количество каналов |
4 | |||||
|
Модель |
MXR058A EXR058A |
MXR108A EXR108A |
MXR208A EXR208A |
MXR258A EXR258A |
MXR408A |
MXR608A |
|
Количество каналов |
8 | |||||
|
Номинальное входное сопротивление (Rbx), переключаемое, Ом |
50; 1 • 106 | |||||
|
Верхняя граничная частота полосы пропускания (Fb), ГГц, не менее: Rвх = 50 Ом Rвх = 1 МОм |
0,5 |
1,0 |
2,0 |
2,5 |
4,0 |
6,0 |
|
0,5 | ||||||
|
Время нарастания переходной характеристики (Тпх), пс, не более1) Rвх = 50 Ом Rвх = 1 МОм |
860,0 |
430,0 |
215,0 |
172,0 |
107,5 |
71,7 |
|
860,0 | ||||||
|
Среднеквадратическое значение собственных шумов (NFo) в зависимости от коэффициента отклонения (Ко), мВ: 1,2 мВ/дел 5 мВ/дел 10 мВ/дел 20 мВ/дел 50 мВ/дел 100 мВ/дел 1 В/дел |
0,063 0,070 0,081 0,122 0,328 0,681 5,070 |
0,073 0,081 0,099 0,156 0,401 0,821 6,330 |
0,091 0,102 0,131 0,209 0,520 1,060 8,400 |
0,100 0,112 0,144 0,233 0,569 1,170 9,310 |
0,132 0,149 0,189 0,297 0,719
|
0,193 0,216 0,251 0,401 0,971 2,030 16,260 |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициентов отклонения (Ко), мВ/дел при Rвх = 50 Ом |
от 1 до 1000 |
|
при Rвх = 1 МОм |
от 1 до 5000 |
|
Пределы допускаемой относительной погрешности коэффициента отклонения (ЗКо), %: для Ко >2 мВ/дел |
±2,0 |
|
для Ко <2 мВ/дел |
±2Д2[мВ/дел]/Ко[мВ/дел] |
|
Разрешение по вертикали (R) без усреднения, мВ: для Ко >2 мВ/дел |
10-3 ^8[дел]^Ко[мВ/дел] |
|
для Ко <2 мВ/дел |
1,6-10’2 |
|
Разрешение по вертикали (R) с усреднением 256 и более раз, мВ: для Ко >2 мВ/дел |
1,6 •Ю-5 ^8[дел]^Ко[мВ/дел] |
|
для Ко <2 мВ/дел |
2,540-5 |
|
Диапазон установки постоянного смещения (исм), при Rex = 50 Ом, мВ: для Ко < 55 мВ/дел |
±0,8403 |
|
для 55 мВ/дел < Ко < 120 мВ/дел |
±1,6-103 |
|
для 120 мВ/дел < Ко < 260 мВ/дел |
±3,2403 |
|
для Ко > 260 мВ/дел |
±4,0403 |
|
Диапазон установки постоянного смещения (исм), при Rex = 1 МОм, мВ: для Ко < 10 мВ/дел |
±5,0403 |
|
для 10 мВ/дел < Ко < 200 мВ/дел |
±2,0Ч04 |
|
для Ко > 200 мВ/дел |
±4,0Ч04 |
|
Пределы допускаемой абсолютной погрешности установки постоянного смещения (Дисм) в зависимости от исм, мВ: для исм < 2 В |
±(0,01 исм+0,1 [дел] 1о[мВ/дел]+2) |
|
для исм > 2 В |
±(0,015- исм+0,1 [дел] 1о[мВ/дел]+2) |
|
Расчетное значение пределов допускаемой абсолютной погрешности измерений напряжения постоянного тока, мВ: - двумя курсорами |
±(8[дел]1о[мВ/дел] • 6Ко/100[%]+R) |
|
- одним курсором |
±(8[делрКо[мВ/дел] • 6Ко/100[%]+Ди |
|
см+ 0,51) |
Продолжение таблицы 4
|
Наименование характеристики |
Значение |
|
Диапазон установки коэффициентов развертки, с/дел |
от 540’12 до 2402 |
|
Пределы допускаемой относительной погрешности установки частоты внутреннего опорного генератора2) :
|
±8,040’9 ±8,3-10-8 |
|
Синхронизация | |
|
Виды запуска |
Автоматический, ждущий, однократный, внешний |
|
Источники запуска |
все каналы, вход внешнего запуска (AUX Trig In) |
|
Диапазон частот синхронизации при внешнем запуске, ГГц:
|
от 0 до 2,5 от 0 до 6,0 |
|
Диапазон уровней сигнала синхронизации:
|
±4 деления от центра экрана от минус 5 до 5 В при максимальной амплитуде не более 5 В |
|
Логический анализатор (опции EXR2MSO, MXR2MSO) | |
|
Входное сопротивление пробника, номинальное значение, кОм |
от 98 до 102 |
|
Диапазон входного напряжения (установленного порогового уровня срабатывания), В |
от -10 до 10 |
|
Число логических каналов |
16 |
|
Диапазон устанавливаемого пользователем порогового уровня срабатывания (Цп) с шагом 0,01В, В |
от -8 до 8 |
|
Пределы допускаемой абсолютной погрешности установки порогового уровня срабатывания, определяемого пользователем, В |
±(0,03-ип+0,1) |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
327 |
|
- ширина |
443 |
|
- высота |
223 |
|
Масса, кг, не более: | |
|
- для 4-канальных моделей |
13,8 |
|
- для 8-канальных моделей |
14,5 |
|
Питание от сети переменного тока при частоте 50 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, В^А, не более: | |
|
- для 4-канальных моделей |
450 |
|
- для 8-канальных моделей |
650 |
|
Рабочие условия эксплуатации: | |
|
- температура окружающей среды, °С |
от +18 до +28 |
|
- относительная влажность окружающего воздуха, %, не | |
|
более |
80 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
