Номер по Госреестру СИ: 81636-21
81636-21 Аттенюаторы ступенчатые ручные
(8494А, 8495А, 8496А, 8494В, 8495В, 8496В)
Назначение средства измерений:
Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В (далее - аттенюаторы) предназначены для ослабления электромагнитных колебаний в коаксиальных линиях передачи.
Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 1
Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 2
Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 3
Внешний вид.
Аттенюаторы ступенчатые ручные
Рисунок № 4
Общие сведения
Дата публикации - 16.05.2021
Срок свидетельства - 27.04.2026
Номер записи - 180831
ID в реестре СИ - 1387889
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации, 8496В, 8496B, 8496A, 8495В, 8495А, 8495D, 8495A, 8494В, 8494B, 8494A,
Производитель
Изготовитель - "Keysight Technologies Malaysia Sdn. Bhd."
Страна - МАЛАЙЗИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Cправочник реагентов составлен по данным из реестра "Сведения о результатах поверки средств измерений" ФГИС АРШИН и содержит сведения о реагентах, используемых при поверке средств измерений.
Справочник содержит более 150 записей и постоянно пополняется силами сотрудников ФГУП ВНИИМС. Описание каждого из реагентов состоит из наименования и цифро-буквенного кода.
Бесплатный
Статистика
Кол-во поверок - 94
Выдано извещений - 1
Кол-во периодических поверок - 70
Кол-во средств измерений - 67
Кол-во владельцев - 9
Усредненный год выпуска СИ - 2013
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
Наличие аналогов СИ: Аттенюаторы ступенчатые ручные (8494А, 8495А, 8496А, 8494В, 8495В, 8496В)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|---|
|
81636-21 Аттенюаторы ступенчатые ручные (8494А, 8495А, 8496А, 8494В, 8495В, 8496В) "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
84143-21 Аттенюаторы (АТ-18) АО "НТЦ Промтехаэро" (РОССИЯ г. Москва) |
Все средства измерений АО "НТЦ Промтехаэро"
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81636-21 27.04.2026 |
Аттенюаторы ступенчатые ручные, 8494А, 8495А, 8496А, 8494В, 8495В, 8496В "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
82101-21 01.07.2026 |
Осциллографы цифровые, MXR054A, EXR054A, MXR058A, EXR058A, MXR104A, EXR104A, MXR108A, EXR108A, MXR204A, EXR204A, MXR208A, EXR208A, MXR254A, EXR254A, MXR258A, EXR258A, MXR404A, MXR408A, MXR604A, MXR608A "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
|
88737-23 |
Мультиметры, 3458A "Keysight Technologies Malaysia Sdn. Bhd." (МАЛАЙЗИЯ ) |
ОТ МП |
1 год |
Отчет "ET_3 Аттестованные эталоны единиц величин" состоит из 7 графиков и одной сводной таблицы. Все графики являются интерактивными, имеют функции экспорта и масштабирования. Источником данных для построения отчета являются два реестра ФГИС АРШИН: реестр "Эталоны единиц величин" и реестр "Государственные первичные эталоны Российской Федерации
Отчет содержит как общую статистику по аттестованным эталонам единиц величин: кол-во эталонов, кол-во организаций-владельцев, среднее кол-во эталонов на организацию, кол-во частных и государственных эталонов, так и более сложную аналитику.
График "У кого сколько эталонов единиц величин" имеет несколько уровней вложенности. На первом уровне доступна информация об организациях-владельцах эталонов и количестве эталонов, находящихся у них на балансе. На втором уровне можно посмотреть состав эталонной базы в разрезе видов измерений.
На графиках "Распределение эталонов по видам измерений и годам" приводятся столбчатые диаграммы распределения эталонов по видам измерений и годам (в штуках и процентном соотношении). Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Возраст парка эталонов единиц величин" представляет информацию по возрасту (дате производства) и количеству аттестованных эталонов единиц величин.
На графике "Распределение эталонов по видам измерений" приводится столбчатая диаграмма распределения эталонов по видам измерений. Наименования видов измерений присваиваются в зависимости от ГЭП к которому прослеживается каждый конкретный эталон.
График "Прослеживаемость к первичным эталонам" служит для оценки измерительных возможностей организаций-владельцев эталонов. По оси OX откладывается информация о количестве эталонов в организации, а по оси OY - кол-во первичных эталонов к которым прослеживаются эталоны организации.
В конце отчета приводится сводная таблица с данными для возможности самостоятельной обработки информации.
Кто поверяет Аттенюаторы (АТ-18)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "НОВОСИБИРСКИЙ ЦСМ" (RA.RU.311258) | РСТ | 33 | 0 | 33 | 0 | 33 | 0 | 33 | ||
| ООО "НПК АВИАПРИБОР" (РОСС RU.0001.310192) | 5 | 4 | 1 | 0 | 5 | 4 | 1 | |||
| ФГБУ "ГНМЦ" МИНОБОРОНЫ РОССИИ (RA.RU.310690) | 4 | 0 | 4 | 0 | 0 | 0 | 0 | |||
| ФБУ "ТЕСТ-С.-ПЕТЕРБУРГ" (RA.RU.311483) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ФГУП "ВНИИФТРИ" (RA.RU.311478) | РСТ | 6 | 0 | 6 | 0 | 6 | 0 | 6 | ||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 18 | 4 | 14 | 1 | 6 | 0 | 6 | ||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 10 | 10 | 0 | 0 | 10 | 10 | 0 | |||
| ФБУ "НИЖЕГОРОДСКИЙ ЦСМ" (RA.RU.311315) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 | ||
| АО"НПП"РАДИОСВЯЗЬ" (RA.RU.311415) | 9 | 0 | 9 | 0 | 9 | 0 | 9 | |||
| ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740) | 1 | 1 | 1 | 0 | 0 | 1 | 1 | 0 | ||
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ФБУ "НИЦ ПМ - РОСТЕСТ" (RA.RU.311341) | 2 | 2 | 2 | 0 | 0 | 0 | 0 | 0 | ||
| АО "ПРИСТ" (RA.RU.312058) | 1 | 1 | 0 | 0 | 1 | 1 | 0 |
Стоимость поверки Аттенюаторы (АТ-18)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|---|---|
|
ФБУ НИЦ ПМ-Ростест Москва |
10000 | 7190 |
|
ФБУ Тест-С.-Петербург Санкт-Петербург |
4380 | 7190 |
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации типографским способом (в верхнем правом углу) и на переднюю панель в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в главе 3 документа «Аттенюаторы ступенчатые ручные 8494А, 8495А, 8496А, 8494В, 8495В, 8496В. Руководство по эксплуатации».
Нормативные и технические документы
Конструктивно аттенюаторы выполнены в виде настольных приборов. Переключение соединенных последовательно звеньев затухания производится прецизионными контактами. Аттенюаторы имеют четыре (модели 8494А, 8496А, 8494В, 8496В) и три (модели 8495А, 8495В) нитрид-танталовых тонкопленочных Т-образных звена затухания. Вносимое в линию передачи ослабление регулируется ступенями по 1 дБ (модели 8494А, 8494В) или 10 дБ (модели 8495А, 8496А, 8495В, 8496В).
Вход и выход аттенюаторов - коаксиальный.
Принцип действия аттенюаторов основан на нормированном ослаблении сигналов с помощью Т-образных звеньев затухания с фиксированными ослаблениями, подключение которых к линии передачи производится с помощью механических кулачковых переключателей.
Функциональные возможности аттенюаторов определяются составом опций, входящих в комплект аттенюаторов. Состав опций, их функциональные возможности приведены в таблице 1.
Таблица 1
|
Название опции |
Описание опции |
|
11716А |
Комплект для соединения типа N-типа |
|
11718С |
Комплект для соединения типа 3,5 мм |
|
001 |
Оба коннектора N-типа |
|
002 |
Оба коннектора типа 3,5 мм |
|
003Х) |
Оба коннектора типа APC-7 |
|
1)1 опция недоступна для моделей 8494А, 8495А и 8496А | |
Внешний вид аттенюаторов с указанием мест нанесения знака утверждения типа и места пломбирования от несанкционированного доступа представлен на рисунках 1-4. Заводской номер указывается задней стороне аттенюаторов.
Место нанесения знака утверждения типа
Рисунок 1 - Внешний вид аттенюаторов 8494А, 8494В
Место нанесения знака утверждения типа

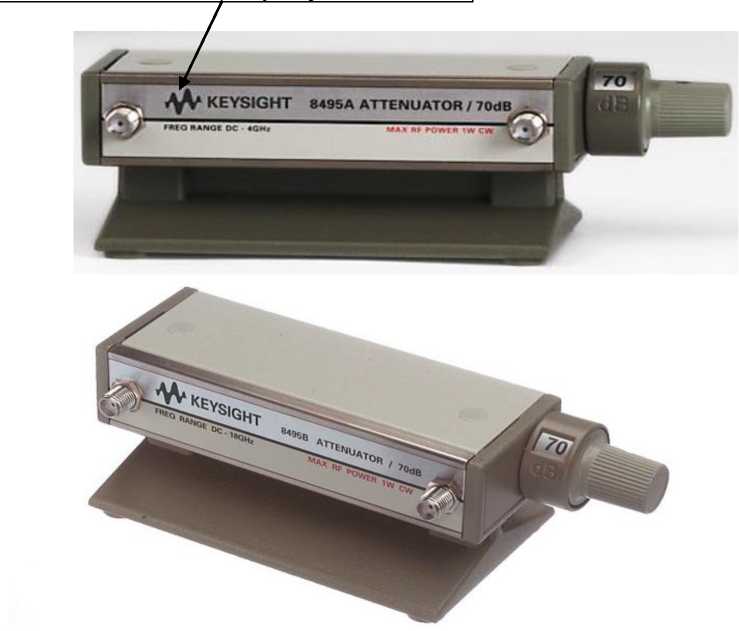

Рисунок 2 - Внешний вид аттенюаторов 8495А, 8495В
Место нанесения знака утверждения типа

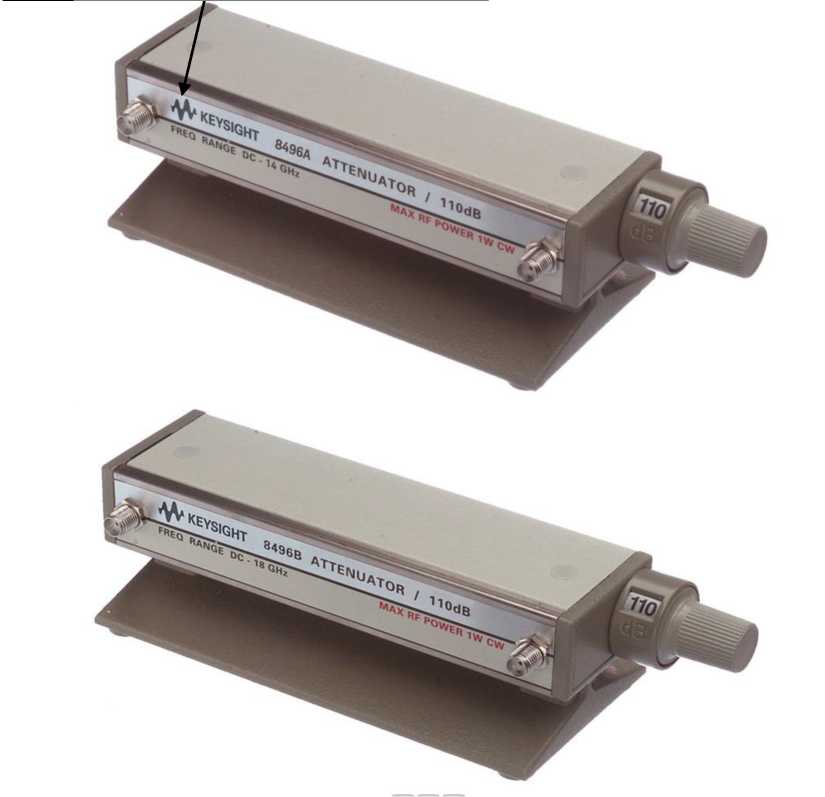

Рисунок 3 - Внешний вид аттенюаторов 8496А, 8496В

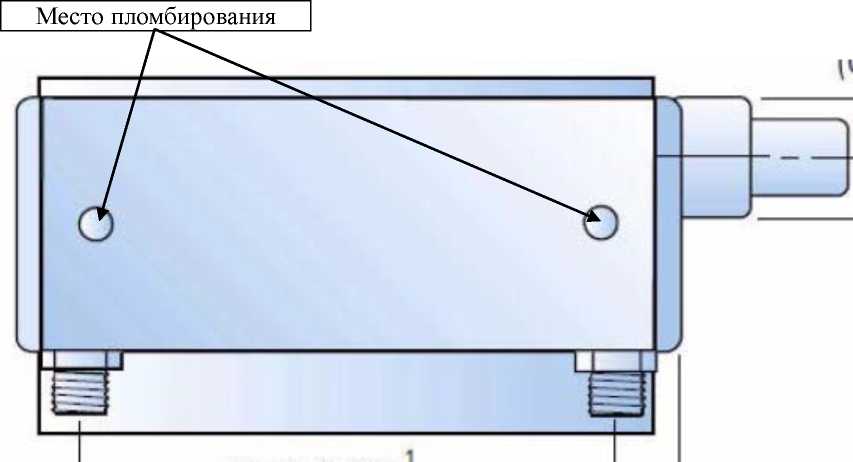

Рисунок 4 - Место пломбирования аттенюаторов от несанкционированного доступа
