Номер по Госреестру СИ: 88475-23
88475-23 Модули аналоговые
(КА-65)
Назначение средства измерений:
Модули аналоговые КА-65 (далее - модули) предназначены для измерений силы постоянного тока первичных измерительных преобразователей (датчиков), преобразования этих сигналов к цифровому виду, а также передачу р езультатов измерений в ПТК «Поликом» ВМПЛ1.456.017 и иные совместимые устройства.
Внешний вид.
Модули аналоговые
Рисунок № 1
Программное обеспечение
Встроенное программное обеспечение (ПО) модулей расположено в энергонезависимой памяти.
Метрологические характеристики модулей нормированы с учётом ПО. Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО модуля КА-65
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
ka65+.hex |
Номер версии |
- |
Цифровой идентификатор ПО |
a3b1 |
Алгоритм вычисления цифрового идентификатора |
CRC16 |
ПО устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования преобразователей.
Уровень защиты от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Знак утверждения типа
Знак утверждения типананосится на лицевую панель модуля методом металлографики.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийМетоды измерений изложены в разделе 2.3 «Установка изделия» и п.2.4 «Использование изделия» руководства по эксплуатации ВМПЛ5.103.024 РЭ.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
Приказ Росстандарта от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от V10-16 до 100 А»;
ВМПЛ5.103.024 ТУ Модуль аналоговый КА-65. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»),
ИНН 5017084907
Адрес:143530, Московская обл., Истринский р-н, г. Дедовск, Школьный пр-д, д. 11 Телефон: 8 (495) 992-38-60 (70,72)
Факс: 8 (495) 992-38-60 (доб.106)
E-mail: dedovsk@npovympel.ru
Web-сайт: WWW.VYMPEL.GROUP
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»),ИНН 5017084907
Адрес:143530, Московская обл. Истринский р-н, г. Дедовск, Школьный пр-д, д. 11
Телефон: 8 (495) 992-38-60 (70,72)
Факс: 8 (495) 992-38-60 (доб.106)
E-mail: dedovsk@npovympel.ru
Web-сайт: WWW.VYMPEL.GROUP
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС») Адрес: 119361, г. Москва, ул. Озерная, д. 46Телефон: +7 (495) 437-55-77
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»),ИНН 5017084907
Адрес:143530, Московская обл., Истринский р-н, г. Дедовск, Школьный пр-д, д. 11 Телефон: 8 (495) 992-38-60 (70,72)
Факс: 8 (495) 992-38-60 (доб.106)
E-mail: dedovsk@npovympel.ru
Web-сайт: WWW.VYMPEL.GROUP
Принцип действия модулей основан на измерении силы постоянного тока двумя интегрирующими АЦП с изменяемым цифровым фильтром. С целью задания шага квантования по времени для АЦП каждой группы каналов применены кварцевые резонаторы с частотой 1000 кГц. Частота среза фильтра на уровне -3 дБ - 25 Гц. АЦП принимают сигналы по двум измерительным каналам каждый. Информационный обмен с модулем осуществляется по двунаправленному интерфейсу 2хRS-485 с использованием протокола Modbus RTU.
Модули осуществляют питание датчиков напряжением постоянного тока 24 В. С целью снижения потребления энергии в модуле предусмотрен импульсный режим работы.
Модули конструктивно представляют собой печатную плату с лицевой панелью из алюминиевого сплава и торцевым трехрядным разъемом, предназначенную для установки в системе несущих конструкций 482,6 мм по ГОСТ 28601.2 (19-дюймовые конструктивы по МЭК 297) - высотой 3U. На лицевую панель модуля выведена светодиодная индикация основных параметров работы, а также поясняющий текст - наименование модуля, эмблема и название производителя, назначение светодиодов (нанесен методом металлографики).
Модули аналоговые КА-65 содержат:
-
• узел управления на базе микропроцессора с основным и дополнительным «часовым» кварцевыми резонаторами;
-
• две группы измерительных каналов (ИК), образованных двумя 2-хканальными 16-разрядными аналого-цифровыми преобразователями (АЦП).
-
• две микросхемы интерфейса RS485 (на прием и на передачу);
-
• микросхему DS1626 для организации термостатирования окружающей среды внутреннего объема аппаратного шкафа при необходимости;
-
• индикатор состояния работоспособности;
-
• разъем для программирования;
Измерительные каналы (по 2 шт.) первого и второго АЦП образуют первую и вторую группы каналов.
Каждая группа измерительных каналов содержит следующие основные элементы:
-
• оптореле для включения питания группы;
-
• DC/DC преобразователь для питания датчиков;
• индикатор включения питания группы;
• линейный стабилизатор для питания каналов измерения;
• микросхемы для гальванического разделения цифровых сигналов с общей шиной;
• АЦП c двумя дифференциальными каналами и кварцевым резонатором;
• входные цепи по одной для каждого ИК, имеющие самовосстанавливающиеся предохранители защиту от перегрузок.
Заводской номер в формате числового кода наносится на поле платы модуля под слоем защитного лака.
Пломбирование модулей аналоговых КА-65 не предусмотрено.

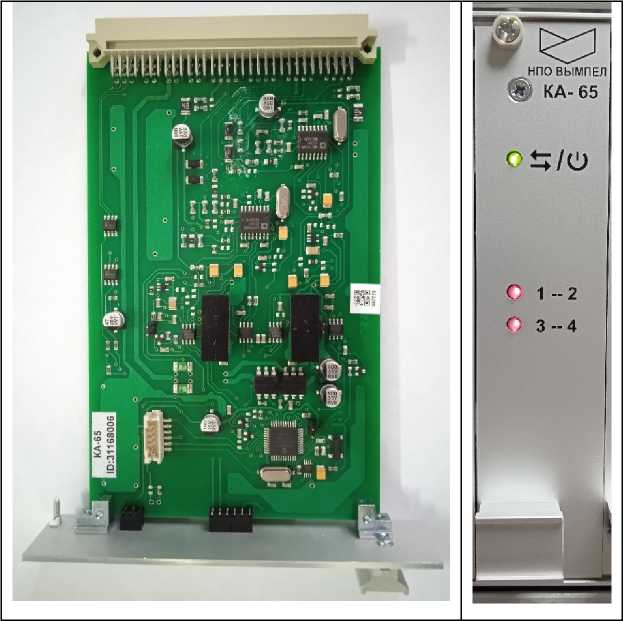

Общий вид модуля представлен на рисунке 1.
Рисунок 1 - Внешний вид модуля КА-65
Метрологические характеристики приведены в таблице 2.
Таблица 2 - Метрологические характеристики КА-65
Наименование характеристики |
Значение |
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
Пределы допускаемой основной погрешности, приведенной к диапазону измерений, % |
±0,1 |
Количество токовых входов |
4 |
количество групп входов |
2 по 2 входа |
Пределы допускаемой погрешности в рабочих условиях эксплуатации, приведенной к диапазону измерений, % |
±0,2 |
Технические характеристики приведены в таблице 3
Таблица 3 - Технические характеристики КА-65
Наименование характеристики |
Значение |
Параметры электрического питания | |
- напряжение постоянного тока, В |
5±0,2 24±3 |
Максимальный ток потребления модуля без нагрузки, мА | |
от источника 5 В |
15 |
от источника 24 В |
14 |
Продолжение таблицы 3
Наименование характеристики |
Значение |
Напряжение питания для датчиков, В |
24^0’4; 5+0’4 24—0,5’ 5—О’5 |
Время установления рабочего режима, с, не более
|
0,1 30 |
Рабочие условия эксплуатации:
|
от -40 до +70 98 от 84,0 до 106 3 |
Нормальные условия применения:
|
от +20 до +30 от 50 до 80 |
Температура окружающей среды при транспортировании и хранении,°С |
от -50 до +50 |
Г абаритные размеры, мм, не более |
190х130х30 |
Масса, кг, не более |
0,134 |
