Назначение средства измерений:
Генератор влажного газа эталонный Вымпел ЭД-300 (далее по тексту - генератор) предназначен для воспроизведения объемной доли влаги в газе, температуры точки росы/инея газа и температуры конденсации углеводородов при поверке, калибровке и градуировке рабочих эталонов и средств измерений величин влажности газов и температуры конденсации углеводородов. Генератор предназначен для применения в качестве вторичного эталона в соответствии с Государственной поверочной схемой для средств измерений влажности газов и температуры конденсации углеводородов.
Внешний вид.
Генератор влажного газа эталонный
Рисунок № 1
Общие сведения
Дата публикации - 22.11.2022
Срок свидетельства -
Номер записи - 189426
ID в реестре СИ - 1403971
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
модификации нет,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел")
Страна - РОССИЯ
Населенный пункт - Московская обл., г. Дедовск
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет "Анализ рынка поверки организаций Воронежской области" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки с местом осуществления деятельности Воронеж и Воронежская область.
Параметры исследований:
- фильтр по работающим в регионе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций региона по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- перечень эталонов организаций с отображением нагрузки на эталон в динамике по дням
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по региону
Статистика
Кол-во поверок - 5
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 2022
МПИ по поверкам - 364 дн.
Приказы РСТ, где упоминается данный тип СИ
№2942 от 2022.11.22 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Генератор влажного газа эталонный (Вымпел ЭД-300)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
66394-17 19.01.2027 |
Комплексы измерительные ультразвуковые, "ГиперФлоу-УС" исполнений "Р", "С", "Т" Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
ОТ МП |
4 года |
|
68029-17 20.07.2027 |
Комплексы измерительные ультразвуковые, «Вымпел-500» исполнений «01», «02» Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
ОТ МП |
4 года |
|
74313-19 05.03.2029 |
Преобразователи точки росы, FAS-SW Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
ОТ МП |
1 год |
|
82225-21 16.07.2026 |
Комплексы измерительно-вычислительные, Сервисный блок Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
ОТ МП |
1 год |
|
87393-22 |
Генератор влажного газа эталонный, Вымпел ЭД-300 Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
ОТ МП |
1 год |
|
88475-23 13.03.2028 |
Модули аналоговые, КА-65 Общество с ограниченной ответственностью "Научно-производственное объединение "Вымпел" (ООО "НПО "Вымпел") (РОССИЯ Московская обл., г. Дедовск) |
ОТ МП |
1 год |
Кто поверяет Генератор влажного газа эталонный (Вымпел ЭД-300)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| Восточно-Сибирский филиал ФГУП "ВНИИФТРИ" (30002-13) | РСТ | 5 | 1 | 1 | 4 | 0 | 5 | 1 | 4 |
Стоимость поверки Генератор влажного газа эталонный (Вымпел ЭД-300)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
В генераторе используются программное обеспечение (ПО), устанавливаемое на персональном компьютере пользователя прибора и позволяющее дистанционное считывание измерительной информации, обработку результатов измерений, построение графиков измерений, расчет воспроизводимых значений и сохранения данных. ПО является метрологически значимым. Версия ПО отображаются на мониторе компьютера при запуске программы. Влияние встроенного программного обеспечения на метрологические характеристики генератора, учтено при их нормировании. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014. Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Идентификационные данные ПО генератора приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ВМПЛ1.456.002 Д16.02 |
|
Номер версии (идентификационный номер) ПО |
2.0.0.0 |
|
Цифровой идентификатор ПО |
D4-07-F9-96-11-78-4D-C4-93-2C-A9-14-6C- 29-11-A3 |
|
Алгоритм вычисления контрольной суммы ПО |
MD5 |
Знак утверждения типа
Знак утверждения типа наносится на табличку на лицевой панели генератора методом лазерной гравировки и на титульный лист эксплуатационной документации типографским способом.Лист № 4
Всего листов 5
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в документе ВМПЛ2.547.001 РЭ «Генератор влажного газа эталонный Вымпел ЭД-300 зав. № 1. Руководство по эксплуатации», раздел 5.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений Государственная поверочная схема для средств измерений влажности газов и температуры конденсации углеводородов, утвержденная приказом Росстандарта от 15 декабря 2021 г. №2885.
Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)
ИНН 5017084907
Адрес регистрации: 143530, Московская обл. Истринский р-он, г. Дедовск, Школьный пр-д, д. 11
E-mail: dedovsk@npovympel.ru
Тел., факс: +7 (495) 992 38 60
Испытательный центр
Восточно-Сибирский филиал Федеральнго государственного унитарного предприятия «Всероссийский научно-исследовательский институт физико-технических и радиотехнических измерений» (Восточно-Сибирский филиал ФГУП «ВНИИФТРИ») ИНН 5044000102Юридический адрес: Российская Федерация, 141570, Московская обл., г. Солнечногорск, р.п. Менделеево, промзона ФГУП ВНИИФТРИ, корп. 11 Место нахождения: Российская Федерация, 664056, г. Иркутск, ул. Бородина, д. 57 Тел.: (3952) 46-83-03, факс: (3952) 46-38-48
Е-mail: office@vniiftri-irk.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)ИНН 5017084907
Адрес регистрации: 143530, Московская обл. Истринский р-он, г. Дедовск, Школьный пр-д, д. 11
E-mail: dedovsk@npovympel.ru
Тел., факс: +7 (495) 992 38 60
Изготовители Общество с ограниченной ответственностью «Научно-производственное объединение «Вымпел» (ООО «НПО «Вымпел»)
ИНН 5017084907
Адрес регистрации и мест осуществления деятельности: 143530, Московская обл. Истринский р-он, г. Дедовск, Школьный пр-д, д. 11
E-mail: dedovsk@npovympel.ru
Тел., факс: +7 (495) 992 38 60
Принцип действия генератора при воспроизведении парогазовых смесей с заданными значениями величин влажности газа и температуры конденсации углеводородов основан на методе фазового равновесия и методе двух давлений. При реализации метода фазового равновесия, парогазовая смесь с заданным значением температуры точки росы/инея (объемной доли влаги) готовится посредством доведения рабочего газа до состояния насыщения водяными парами при известной температуре над водой или льдом. Рабочий газ с заданной температурой конденсации углеводородов готовится посредством насыщения газа жидкими углеводородами при известной температуре над жидкой фазой углеводородов. При реализации метода двух давлений, рабочий газ доводится до состояния насыщения (парами воды или углеводородов) при определенном повышенном давлении с последующим изотермическим понижением давления до рабочего значения. В качестве рабочего газа используется сжатый воздух (или азот) и метан. В качестве жидких углеводородов могут быть использованы 99,0 % растворы пентана, гексана, гептана, октана, нонана, декана, додекана или их смеси. Генератор работает в динамическом режиме. Воспроизводимые значения величин влажности и температуры конденсации углеводородов для условий измерений определяются расчетным путем из уравнений газового состояния системы рабочий газ - вода или системы рабочий газ - жидкий углеводород.
Генератор конструктивно состоит из комплекта жидкостных термостатов; устройств насыщения и сепарации рабочего газа; задающих, управляющих и коммутирующих пневматических устройств; а также контрольно-измерительного блока для контроля и измерений характеристик рабочего газа. Все устройства объединены в газовую систему, функционально содержащую:
-
- линию осушения газа-носителя;
-
- линию подготовки газа требуемой влажности, содержащую пять термостатов для термостабилизации устройств насыщения газа влагой;
-
- линию насыщения газа углеводородами, содержащую два термостата для термостабилизации устройств насыщения газа углеводородами;
- линию подачи газа к исследуемым средствам измерений.
Общий вид генератора представлен на рисунке 1. Однозначная идентификация генератора осуществляется по изготовленной методом лазерной гравировки табличке, располагаемой на передней панели корпуса генератора. Табличка содержит знак утверждения типа, наименование и заводской номер генератора. Знак поверки наносится на лицевую панель генератора рядом с табличкой. Пломбирование генератора не предусмотрено. К данному типу относится генератор влажного газа эталонный Вымпел ЭД-300 заводской №1.

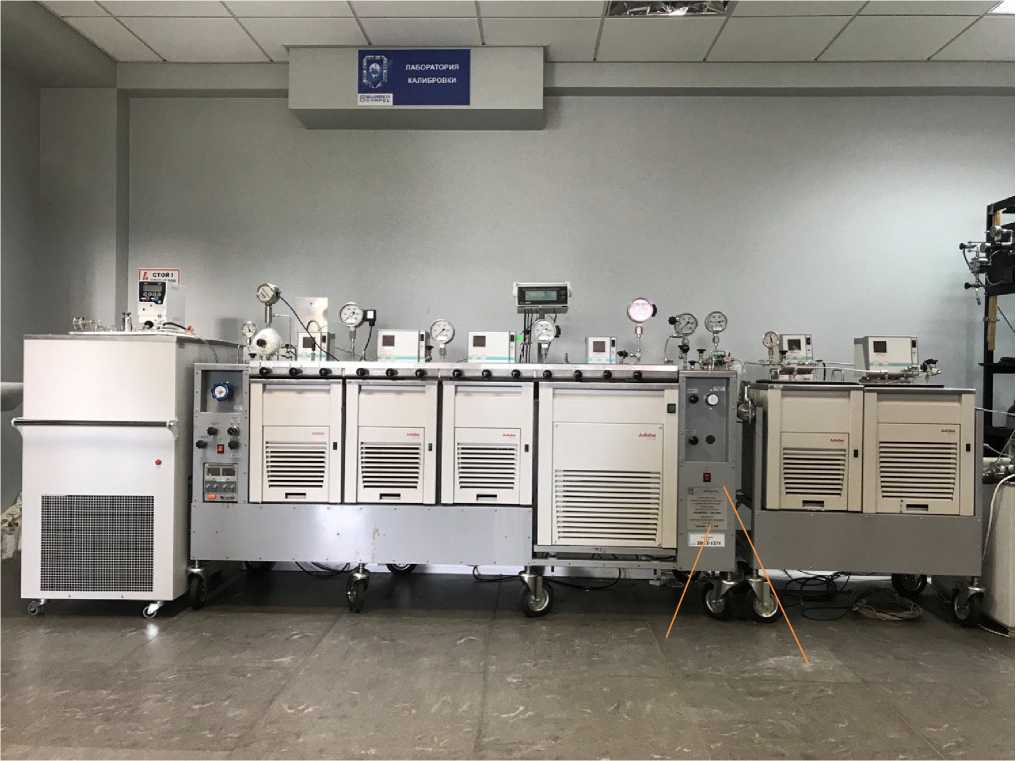

Рисунок 1 -Общий вид генератора и обозначение мест нанесения знака утверждения типа, заводского номера и знака поверки
