Номер по Госреестру СИ: 88466-23
88466-23 Трансформаторы напряжения
(НТМИ)
Назначение средства измерений:
Трансформаторы напряжения НТМИ (далее по тексту - трансформаторы напряжения) предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типа наноситсяна титульный лист паспорта трансформатора напряжения типографским способом. Нанесение знака утверждения типа на трансформаторы напряжения не предусмотрено.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 30 декабря 2019 г. № 3453 «Об утверждении государственной поверочной схемы для средств измерений коэффициента масштабного преобразования и угла фазового сдвига электрического напряжения переменного тока промышленной частоты в диапазоне от 0,1/^3 до 750/^3 кВ и средств измерений электрической емкости и тангенса угла потерь на напряжении переменного тока промышленной частоты в диапазоне от 1 до 500 кВ».
ПравообладательТрансформаторный завод, Таджикистан
Адрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, д. 1
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г. Москва, Нахимовский пр-т, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-сайт: www.rostest.ru
E-mail: info@rostest.ru
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильный треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.
Принцип действия трансформаторов напряжения основан на явлении электромагнитной индукции переменного тока.
К настоящему типу средств измерений относятся трансформаторы напряжения следующих модификаций НТМИ-6-66, НТМИ-6-66У3 и НТМИ-10-66У3, которые отличаются друг от друга значениями номинального напряжения первичной обмотки и номинальной мощностью основной вторичной обмотки.
К трансформаторам напряжения данного типа относятся трансформаторы напряжения модификации НТМИ-6-66 зав. № 93, 0822, модификации НТМИ-6-66У3 зав. № ОСКОУ, ИСКИС, 4848, 4811, 6692, ВХУЕ, ПКУПР, 7226, модификации НТМИ-10-66У3 зав. № 2998, 6432, 1858, 4004, 1365, 2319, 3514, 2103, 2082, 306, 401.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер, идентифицирующий каждый экземпляр средства измерений, нанесен на маркировочной табличке в виде цифрового, либо буквенного обозначения.

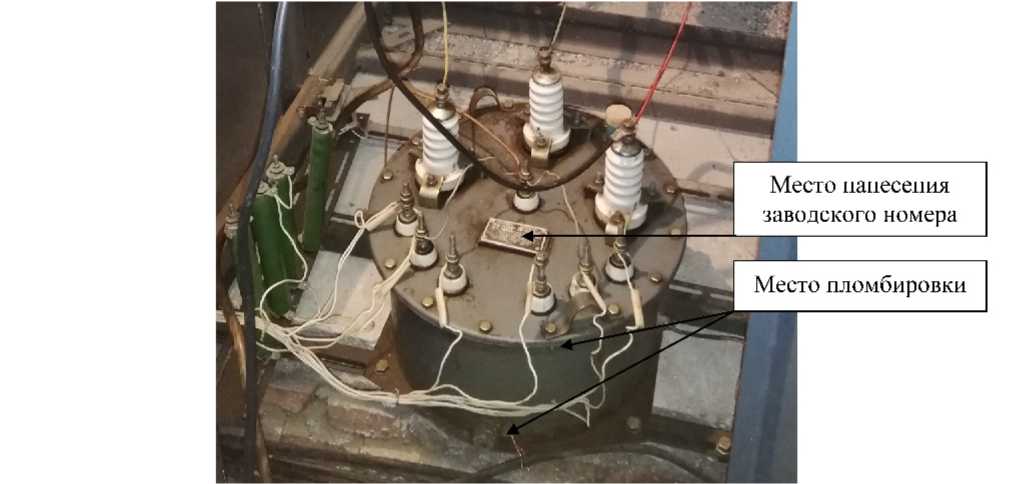

Общий вид средства измерений с указанием места пломбировки, места нанесения заводского номера приведен на рисунке 1.
заводского номера
J Место пломбировки
J
Место нанесения
Рисунок 1 - Общий вид средства измерений с указанием места пломбировки,
места нанесения заводского номера
*-ячк |
в | |
ЛИ | ||
■Ef р |
' *- |
'.^'1 |
tv ’Ий |
а |
Hf . жа | |
УЛЯ |
■4- “ ’•
- \ '
Таблица 1.1 - Метрологические характеристики трансформаторов напряжения НТМИ-6-66
Наименование характеристики |
Значение для заводских номеров | |
93 |
0822 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
6 |
6 |
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
100 |
Номинальная частота Гном, Гц |
50 |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
50 |
75 |
Таблица 1.2 - Метрологические характеристики трансформаторов напряжения НТМИ-6-66У3
Наименование характеристики |
Значение для заводских номеров |
ОСКОУ, ИСКИС, 4848, 4811, 6692, ВХУЕ, ПКУПР, 7226 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
6 |
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
Номинальная частота Гном, Г ц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
75 |
Таблица 1.3 - Метрологические характеристики трансформаторов напряжения НТМИ-10-66У3
Наименование характеристики |
Значение для заводских номеров |
2998, 6432, 1858, 4004, 1365, 2319, 3514, 2103, 2082, 306, 401 | |
Номинальное напряжение первичной обмотки и1ном, кВ |
10 |
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
Номинальная частота Гном, Гц |
50 |
Класс точности основной вторичной обмотки по ГОСТ 1983 |
0,5 |
Номинальная мощность основной вторичной обмотки, В^А |
120 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
