Номер по Госреестру СИ: 85181-22
85181-22 Трансформаторы напряжения
(НОМ-10-66)
Назначение средства измерений:
Трансформаторы напряжения НОМ-10-66 (далее по тексту - трансформаторы напряжения) предназначены для преобразования напряжения в электрических цепях переменного тока с целью передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта трансформатора типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Общие сведения» паспорта трансформатора напряжения.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к трансформаторам напряжения НОМ-10-66ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, ул. Озерная, 46
Телефон: +7 (495) 437-55-77
Факс: +7 (495) 437-56-66
Web-сайт: www.vniims.ru
E-mail: office@vniims.ru
Принцип действия трансформаторов напряжения основан на физическом явлении электромагнитной индукции переменного тока.
Трансформаторы напряжения НОМ-10-66 состоят из:
-
- магнитопровода, выполненного из электротехнической стали;
-
- первичной и вторичной обмоток с высоковольтной изоляцией;
-
- вспомогательных конструктивных деталей, соединяющих части трансформаторов в единую конструкцию.
Активная часть трансформаторов находится в баке, заполненном трансформаторным маслом.
Заводской номер трансформатора наносится на информационную табличку (шильд) на корпусе.
Знак поверки наносится на крышку клеммной коробки или на свидетельство о поверке.
Общий вид трансформатора напряжения представлен на рисунке 1.

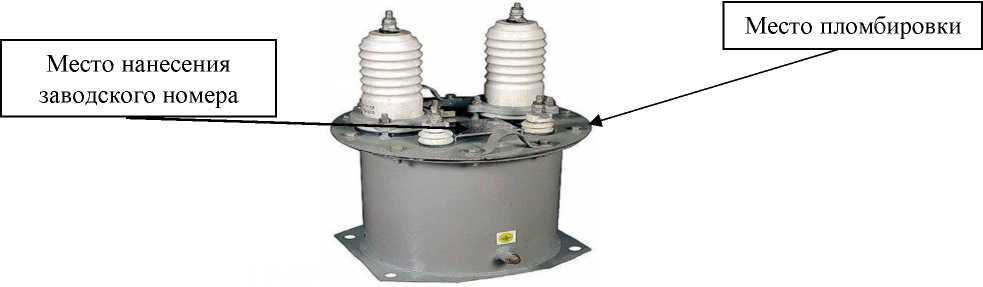

Рисунок 1 - Общий вид средства измерений и место пломбировки от несанкционированного доступа
Таблица 1 - Метрологические характеристики НОМ-10-66
Наименование характеристики |
Значение | |||||
Заводской номер |
1076, 4474, 4459, 1869, 1842, 2854,
ТАКХ, ТАТЕ, 1867,
|
7101 |
ТАТУ |
1862 | ||
Год выпуска |
1974 |
1977 |
1983 |
1984 | ||
Номинальное напряжение обмоток, В |
первичной |
10000 | ||||
вторичной |
100 | |||||
Номинальная мощность трансформаторов для классов точности, ВА |
0,5 |
75 | ||||
1,0 |
150 | |||||
3,0 |
300 | |||||
Предельная мощность, ВА |
640 | |||||
Испытательное напряжение первичной обмотки, В |
42000 | |||||
Номинальная частота, Гц |
50 |
