Номер по Госреестру СИ: 78535-20
78535-20 Трансформаторы напряжения
(НТМИ-10-66У3)
Назначение средства измерений:
Трансформаторы напряжения НТМИ-10-66У3 (далее по тексту - трансформаторы напряжения), изготовленные в период с 1981 по 1982 гг., предназначены для передачи сигнала измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока промышленной частоты.
Внешний вид.
Трансформаторы напряжения
Рисунок № 1
Общие сведения
Дата публикации - 24.07.2020
Срок свидетельства -
Номер записи - 177599
ID в реестре СИ - 1364407
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
НТМИ-10-66У3, НТМИ-10 -66УЗ (10000/100 ), -,
Производитель
Изготовитель - Трансформаторный завод
Страна - ТАДЖИКИСТАН
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 9
Выдано извещений - 0
Кол-во периодических поверок - 9
Кол-во средств измерений - 3
Кол-во владельцев - 4
Усредненный год выпуска СИ - 1985
МПИ по поверкам - 1460 дн.
Приказы РСТ, где упоминается данный тип СИ
№1142 от 2020.06.29 ПРИКАЗ об утверждении типов СИ 44 КИБ
Наличие аналогов СИ: Трансформаторы напряжения (НТМИ-10-66У3)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Трансформаторный завод
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
1578-61 |
Трансформаторы напряжения, НОК-6 Трансформаторный завод (ТАДЖИКИСТАН ) |
4 года | |
|
1604-62 |
Трансформаторы напряжения трехфазные, НТКИ-6 Трансформаторный завод (ТАДЖИКИСТАН ) |
4 года | |
|
1633-62 |
Трансформаторы напряжения, НОМС-10 Трансформаторный завод (ТАДЖИКИСТАН ) |
4 года | |
|
2939-72 |
Трансформаторы, НКФ-330 Трансформаторный завод (ТАДЖИКИСТАН ) |
4 года | |
|
922-54 |
Трансформаторы напряжения, НКФ-110 Трансформаторный завод (ТАДЖИКИСТАН ) |
4 года | |
|
76797-19 |
Трансформаторы напряжения, НТМИ-6-66, НТМИ-10-66У3 Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
4 года |
|
78535-20 |
Трансформаторы напряжения, НТМИ-10-66У3 Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
4 года |
|
80231-20 |
Трансформаторы напряжения, НТМИ10-66У3 Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
4 года |
|
2611-70 |
Трансформаторы напряжения, НТМИ-6-66, НОМ-10-66 Трансформаторный завод (ТАДЖИКИСТАН ) |
4 года | |
|
82753-21 |
Трансформаторы напряжения, НОМ-10-66У2 Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
4 года |
|
83126-21 |
Трансформаторы напряжения, НТМИ Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
4 года |
|
85181-22 |
Трансформаторы напряжения, НОМ-10-66 Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
8 лет |
|
88466-23 |
Трансформаторы напряжения, НТМИ Трансформаторный завод (ТАДЖИКИСТАН ) |
ОТ МП |
4 года |
Исследование "Анализ рынка поверки Северо-Западного федерального округа" предоставляет исчерпывающую информацию об организациях, оказывающих услуги поверки в Северо-Западном регионе.
Параметры исследований:
- фильтр по работающим в округе организациям-поверителям по данным ФСА и ФГИС АРШИН
- объемы первичных и периодических поверок за период 2017г. по н.в.
- фильтр по местам осуществления деятельности
- предоставление информации в графическом и табличном видах
- детальное рассмотрение деятельности каждой из организаций округа по годам
- анализ в разрезе первичных, периодических поверок и видов измерений
- количество поверок по типам СИ в динамике по годам
- индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
- индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
- быстрый анализ контрагентов организаций-поверителей
- анализ цен на поверку СИ по Фед. округу
Кто поверяет Трансформаторы напряжения (НТМИ-10-66У3)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 3 | 0 | 3 | 0 | 3 | 0 | 3 | |||
| ООО "МЕТРОЛОГИЯ" (RA.RU.312933) | 2 | 0 | 2 | 0 | 2 | 0 | 2 | |||
| ФБУ "УДМУРТСКИЙ ЦСМ" (RA.RU.311312) | РСТ | 2 | 0 | 2 | 0 | 2 | 0 | 2 | ||
| ООО "НПК" (RA.RU.313336) | 1 | 0 | 1 | 0 | 1 | 0 | 1 | |||
| АО "МАГАДАНЭНЕРГОРЕМОНТ" (RA.RU.314169) | 1 | 0 | 1 | 0 | 0 | 0 | 0 |
Стоимость поверки Трансформаторы напряжения (НТМИ-10-66У3)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист паспорта трансформатора напряжения типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений отсутствуют.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к трансформаторам напряжения НТМИ-10-66У3
ГОСТ 8.216-2011 ГСИ. Трансформаторы напряжения. Методика поверки
Поверка
Поверкаосуществляется по документу ГОСТ 8.216-2011 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки:
-
- трансформатор напряжения измерительный лабораторный серии НЛЛ-10
(регистрационный номер в Федеральном информационном фонде 46942-10);
-
- прибор сравнения КНТ-03 (регистрационный номер в Федеральном информационном фонде 24719-03);
-
- магазин нагрузок МР 3025 (регистрационный номер в Федеральном информационном фонде 22808-07).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке в виде оттиска поверительного клейма.
Изготовитель
Трансформаторный завод, ТаджикистанАдрес: 735140, Таджикистан, г. Курган-Тюбе, ул. Б.Гафурова, 1
Заявитель
Общество с ограниченной ответственностью «Инженерный центр
«ЭНЕРГОАУДИТКОНТРОЛЬ» (ООО «ИЦ ЭАК»)
ИНН 7733157421
Адрес: 123007, г. Москва, ул. 1-я Магистральная, д. 17, стр. 5, этаж 3
Телефон: +7 (495) 620-08-38
Факс: +7 (495) 620-08-48
Web-сайт: www.ackye.ru
E-mail: eaudit@ackye.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г. Москва, Нахимовский проспект, д.31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
Web-caftr: www.rostest.ru
Принцип действия трансформаторов напряжения основан на явлении электромагнитной
индукции переменного тока.
Трансформаторы напряжения - трехфазные, трехобмоточные, с естественным масляным охлаждением. Магнитопровод броневого типа собран из пластин холоднокатаной электротехнической стали. Обмотки насажены на стержни магнитопроводов, которые в плане образуют правильных треугольник. Магнитопровод с обмотками смонтирован на нижней стороне крышки бака, заполненного трансформаторным маслом.
Бак трансформаторов напряжения цилиндрической формы, сварен из листовой стали. На крышке бака размещены четыре вывода обмотки высокого напряжения и шесть выводов обмоток низкого напряжения, две скобы для подъема крышки вместе с баком или без него, отверстие для заливки масла, закрытое пробкой. В нижней части бака имеется болт для заземления и закрытое пробкой отверстие для спуска и взятия пробы масла.

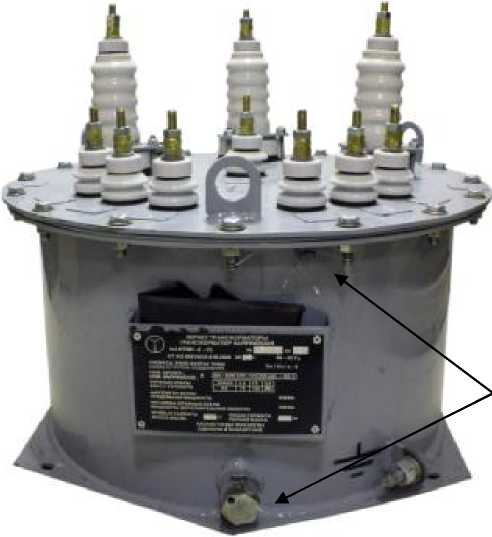

Общий вид средства измерений и схема пломбировки от несанкционированного
доступа приведены на рисунке 1.
Место пломбировки
Рисунок 1 - Общий вид средства измерений и схема пломбировки
от несанкционированного доступа
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для заводских номеров |
|
ПХР, 2644 | |
|
Номинальное напряжение первичной обмотки и1ном, кВ |
10 |
|
Номинальное напряжение вторичной обмотки и2ном, В |
100 |
|
Номинальная частота £ном, Гц |
50 |
|
Класс точности основной вторичной обмотки |
0,5 |
|
Номинальная мощность основной вторичной обмотки, В^А |
120 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -45 до +40 |
