Принцип действия АЦ и АТЗ основан на заполнении нефтепродуктом до указателя уровня топлива, соответствующего определенному объему. Слив осуществляется при помощи насоса или самотеком.

АЦ и АТЗ представляют собой, установленную на шасси, сварную металлическую емкость, оборудованную заливными горловинами (расширительными отсеками) прямоугольного сечения с указателем уровня топлива и дыхательными клапанами; волнорезами; технологическим шкафом с размещенным в нем устройством для слива топлива самотеком; самовсасывающим центробежным насосом (по заказу), счетчиком жидкости с топливораздаточным рукавом и заправочным пистолетом (по заказу), пеналами для напорно-всасывающих рукавов и ящиком для размещения запасных частей.

АЦ и АТЗ исходя из требований заказчика, выпускаются в различных модификациях и отличаются номинальной вместимостью, типом шасси и количеством, а также местом расположения разделительных (изолирующих) отсеков. Количество модификаций -3.

АТЗ оснащаются узлом выдачи топлива (далее УВТ), предназначенным для измерения объема нефтепродукта при заправке техники. УВТ устанавливается в ящике, расположенном на шасси, и комплектуется одним или несколькими счетчиками жидкости СЖ-ППО-40 (Государственные реестр № 59916-15).

АЦ и АТЗ окрашены в оранжевый цвет, на задней и боковых панелях располагаются надписи «ОГНЕОПАСНО», и информационные надписи (знаки), обозначающие транспортное средство, перевозящее опасный груз, на лицевой панели крепится маркировочная табличка с указанием сведений о модификации, заводском номере и производителе. Заводской номер выполнен в виде буквенно-цифрового кода, наносится ударным способом.

Фотографии общего вида АЦ и АТЗ представлены на рисунках 1-4, маркировочная табличка на рисунке 5, узел выдачи топлива (УВТ) представлен на рисунке 6, место пломбирования крана для защиты от несанкционированного слива нефтепродукта и указателя уровня топлива от изменения положения, а также место нанесения знака поверки представлены на рисунке 7.

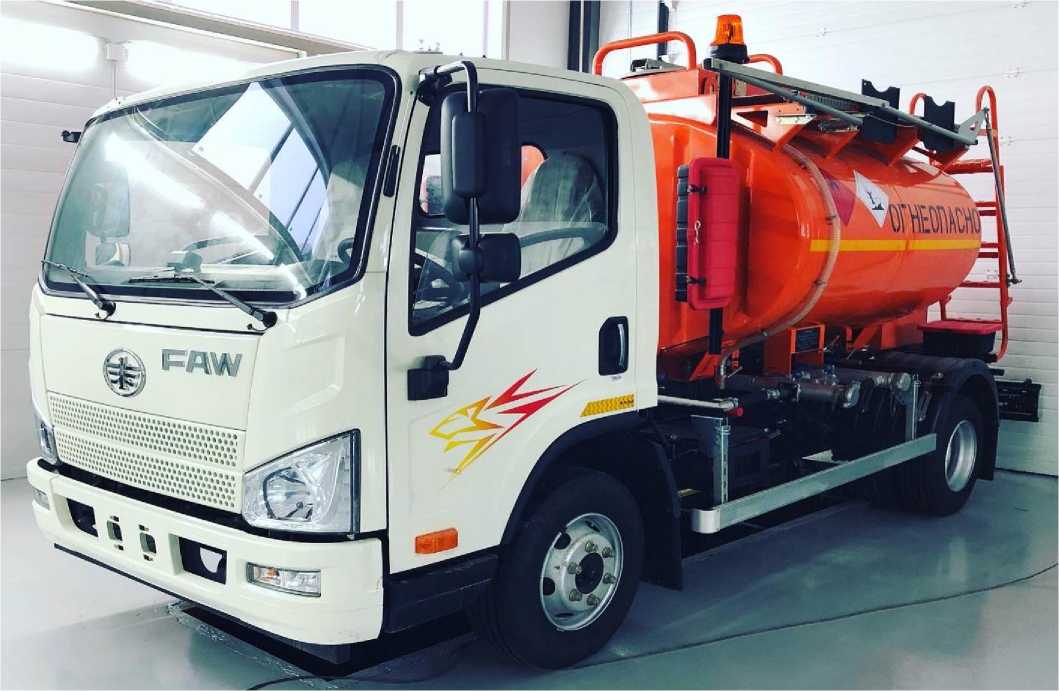

Рисунок 1 - Общий вид АЦ и АТЗ

■Нм

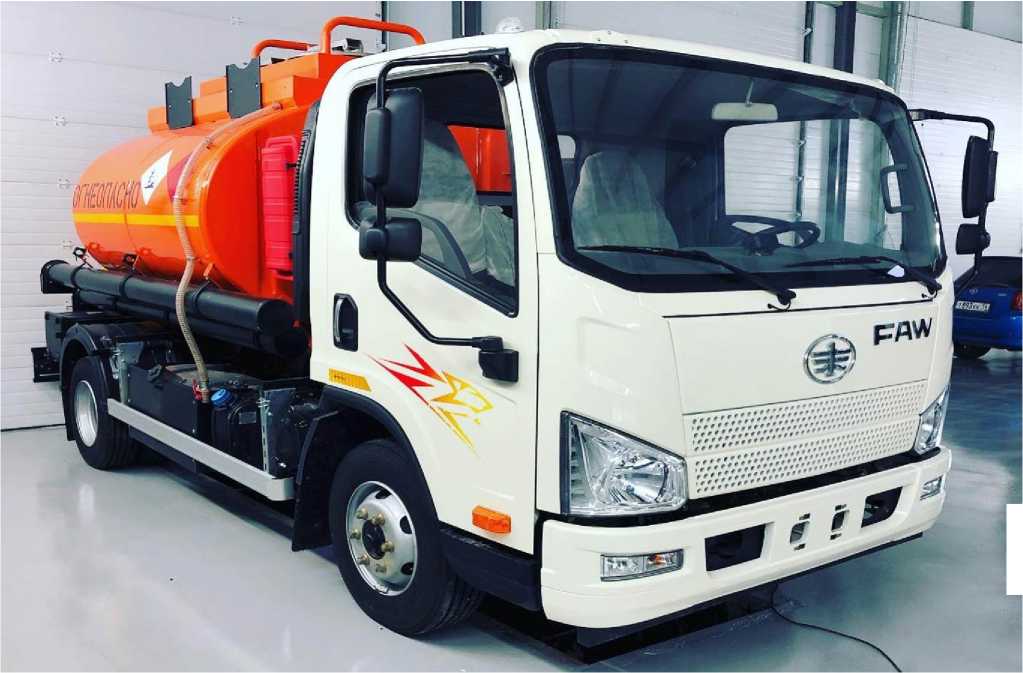

Рисунок 2 - Общий вид АЦ и АТЗ

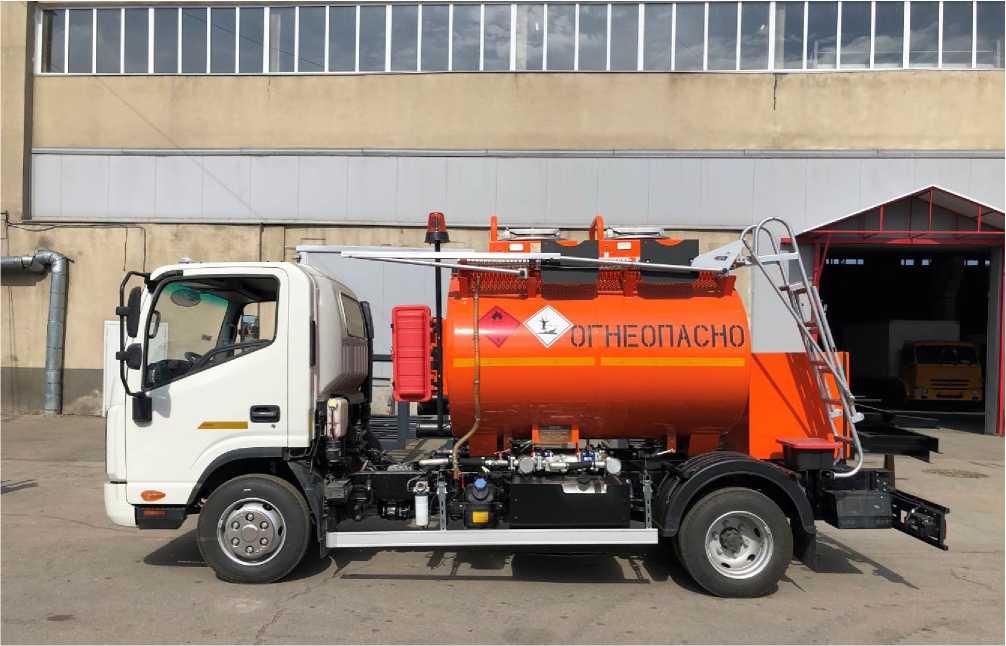

Рисунок 3 - Общий вид АЦ и АТЗ

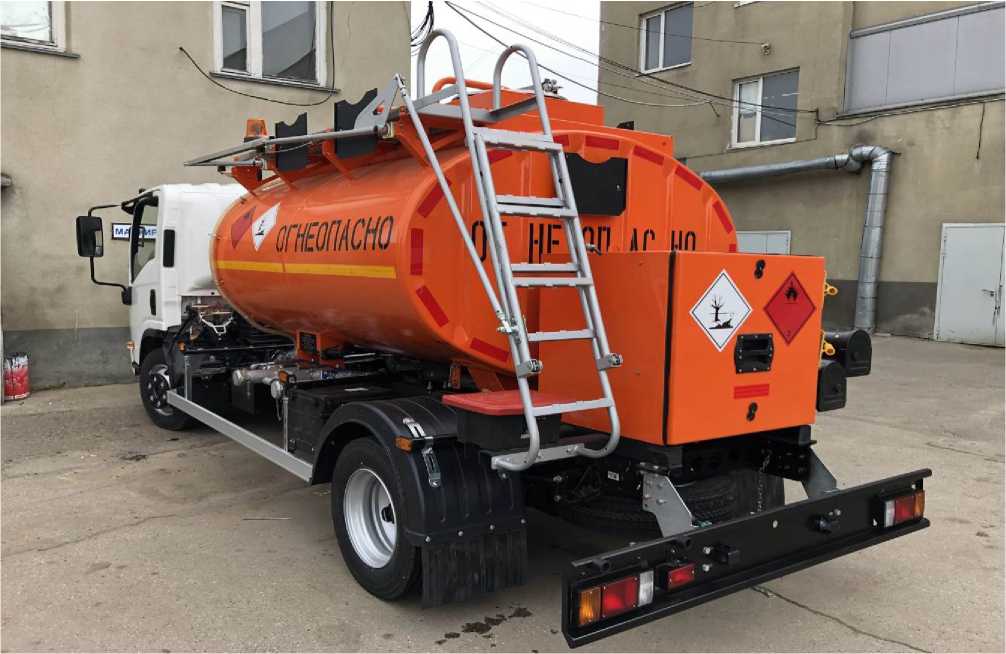

Рисунок 4 - Общий вид АЦ и АТЗ

ТЕХНИЧЕСКИ ДОПУСТИМАЯ

МАКСИМАЛЬНАЯ МАССА ТС,

ГОД ИЗГОТОВЛЕНИЯ

ДАТА И ВИД ИСПЫТАНИЯ КЛЕЙМО ОТК

Рисунок 5 - Маркировочная табличка.

4

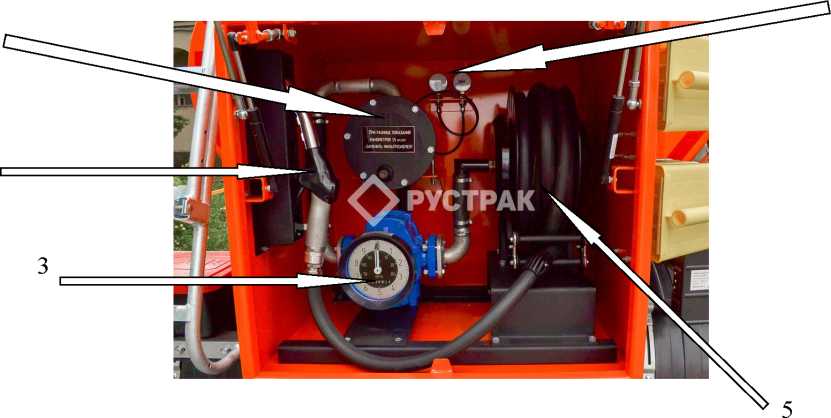

Рисунок 6 - Узел выдачи УВТ.

1 - фильтр тонкой очистки, 2 - кран раздаточный, 3 - счетчик жидкости, 4 - манометры, 5 - рукав раздаточный.

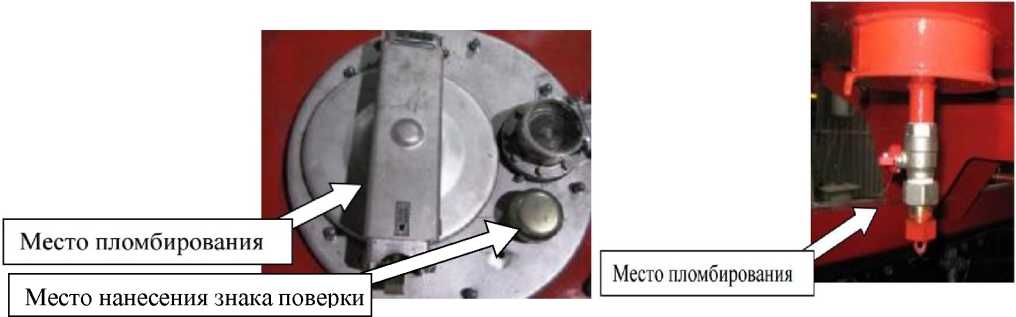

Рисунок 7 - Место пломбирования крана указателя уровня топлива и нанесения знака поверки

Лист № 5

Всего листов 6

Таблица 3 - .

Таблица 1 - Метрологические характеристики

Таблица 2 - Основные технические характеристики
