Номер по Госреестру СИ: 93358-24
93358-24 Автотопливозаправщик
(АТЗ 4389JY)
Назначение средства измерений:
Автотопливозаправщик АТЗ 4389JY (далее - АТЗ) предназначен для измерения объема нефтепродуктов, а также для транспортирования и временного хранения и механизированной заправки техники с измерением выдаваемого объёма топлива.

Внешний вид.
Автотопливозаправщик
Рисунок № 1

Внешний вид.
Автотопливозаправщик
Рисунок № 2

Внешний вид.
Автотопливозаправщик
Рисунок № 3
Знак утверждения типа
Знак утверждения типаНаносится на титульный лист паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измеренийПриведены в Паспорте «Автотопливозаправщик АТЗ 4389JY », раздел 8.
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средствам измеренияПриказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «РусТрак» (ООО «РусТрак») ИНН 5257099304
Юридический адрес: 603002, г. Нижний Новгород, ул. Советская, д. 14
Испытательный центр
Общество с ограниченной ответственностью фирма «Метролог» (ООО фирма «Метролог»)Юридический адрес: 420029, Республика Татарстан, г. Казань, ул. 8 Марта, д. 13, оф. 33
Телефон/факс: +7(843) 513-30-75
E-mail: metrolog-kazan@mail.ru
Принцип действия АТЗ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродукта производится при помощи насоса или самотеком.
АТЗ состоит из стальной сварной цистерны, имеющей в поперечном сечении эллиптическую форму, установленной на шасси. АТЗ состоит из двух герметичных секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. АТЗ являются транспортной мерой полной вместимости.
прямоугольного сечения с из металлического уголка
Каждая секция АТЗ оборудована заливной горловиной указателем уровня налива топлива. Указатели уровня налива установлены в полости цистерны.
операций налива-слива
Технологическое оборудование предназначено для нефтепродуктов и включает в себя:
Дыхательный клапан на каждый отсек Алюминиевые крышки горловин Шаровые краны Напорно-всасывающие рукава
•
•
На
2 огнетушителя
Пластиковые пеналы для рукавов и огнетушителей Раздаточный рукав.
боковых сторонах и сзади АТЗ имеются надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки обозначения транспортного средства, перевозящего опасный груз.

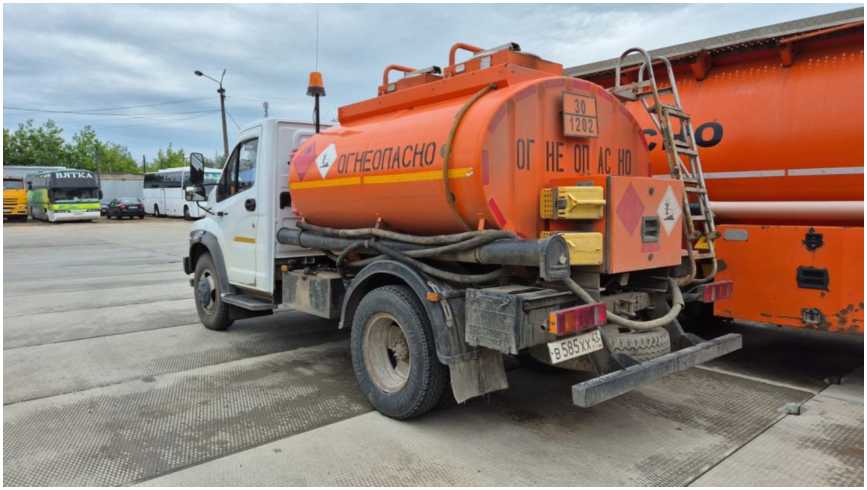

Общий вид автотопливозаправщика АТЗ 4389JY зав. № Z9G4389JYM0000719, и схема пломбировки представлены на рисунках 1-2.

Рисунок 1 - Общий вид автотопливозаправщика АТЗ 4389JY
Место нанесения знака поверки
Место пломбирования

Рисунок 2 - Схема пломбировки от несанкционированного изменения положения уровня налива, обозначение места нанесения знака поверки
Место пломбирования

Знак поверки наносится на свидетельство о поверке и заклепку, крепящую указатель уровня налива в виде оттиска поверительного клейма.
Заводской номер наносится на маркировочную табличку ударным способом, обеспечивающий идентификацию СИ, возможность прочтения и сохранность в процессе эксплуатации АТЗ. Маркировочные таблички установлены на передней части рамы АТЗ.
Таблица 1 -
и технические
Наименование характеристики |
Значение |
Номинальная вместимость, дм3 |
5387 |
Вместимость 1 секции, дм3 |
2686 |
Вместимость 2 секции, дм3 |
2701 |
Количество секций, шт. |
2 |
Пределы допускаемой относительной погрешности определения вместимости, % |
±0,4 |
Разность между номинальной и действительной вместимостью, %, не более |
±1,5 |
Снаряженная масса, кг, не более |
4200 |
Наименование характеристики |
Значение |
Габаритные размеры цистерны, мм, не более | |
- длина |
4200 |
- ширина |
2300 |
- высота |
2000 |
Температура окружающей среды при эксплуатации, °С |
от - 40 до + 40 |
