Сведения о средстве измерений: 88177-23 Спектрометры атомно-абсорбционные

Номер по Госреестру СИ: 88177-23
88177-23 Спектрометры атомно-абсорбционные
(PERSEE A3)

Назначение средства измерений:
Спектрометры атомно-абсорбционные PERSEE A3 (далее - спектрометры) предназначены для измерений массовой концентрации различных элементов в водных и органических растворах, металлах и сплавах, геологических, строительных, конструкционных материалах, продуктах питания, почвах, нефтепродуктах и т.д.

сертификация программного обеспечения
Внешний вид. Спектрометры атомно-абсорбционные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 1
Внешний вид. Спектрометры атомно-абсорбционные, http://oei-analitika.ru рисунок № 2
Внешний вид.
Спектрометры атомно-абсорбционные
Рисунок № 2

Общие сведения

Дата публикации - 03.02.2023
Срок свидетельства - 03.02.2028
Номер записи - 190134
ID в реестре СИ - 1405643
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

PERSEE A3F, PERSEE A3AFG, PERSEE A3, A3F,

Производитель

Изготовитель - "Beijing Purkinje General Instrument Co., Ltd"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Город Краснодар расположен на Кубано-Азовской (Прикубанской) низменности, на правом берегу реки Кубань, в 1539 км к югу от Москвы. На северо-востоке город Краснодар граничит с Динским районом, на западе - с Красноармейским районом Краснодарского края, на юге, по акватории реки Кубань, с Тахтамукайским районом Республики Адыгея, на востоке - с Усть-Лабинским районом Краснодарского края. Географические координаты исторического центра: 45° 2' северной широты и 39° восточной долготы.

Город занимает выгодное экономико-географическое положение в Южном федеральном округе, расположен на важнейших транспортных магистралях, связывающих центр России с портами Черного и Азовского морей, а также курортами Черноморского побережья Кавказа. В юго-восточной части Краснодара расположено Кубанское водохранилище, построенное в 1973 году для обеспечения проведения промышленных и мелиоративных работ.

По расчетным данным органов статистики, на 01.01.2012 года численность постоянного населения составляет 851,2 тыс. человек, или 15,2 процента населения края, из них 91 процент приходится на городское население и 9 процентов - на сельское. По данным переписи 2002 года, в столице Кубани проживают представители более 120 национальностей. Наиболее многочисленными этническими группами являются русские - 89,6 процента, армяне - 3,5 процента, украинцы - 2,1 процента и другие национальности - 4,8 процента.

Современный Краснодар - это промышленный центр. На 127 крупных и средних, а также многочисленных малых промышленных предприятиях трудятся около 50 000 человек, что составляет более 11 процентов всех занятых в экономике города. Ведущее место в структуре промышленности занимают предприятия пищевой, машиностроительной, металлообрабатывающей и легкой промышленности. Промышленность города также представлена предприятиями электроэнергетики, строительных материалов, химии и нефтехимии, микробиологии и другими.

Отчет "Анализ рынка поверки в Краснодаре" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Краснодар.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Статистика

Кол-во поверок - 19
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№248 от 2023.02.03 ПРИКАЗ_Об утверждении типов средств измерений (17)

Наличие аналогов СИ: Спектрометры атомно-абсорбционные (PERSEE A3)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений "Beijing Purkinje General Instrument Co., Ltd"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87750-22
20.12.2027
Спектрофотометры, PERSEE Т
"Beijing Purkinje General Instrument Co., Ltd" (КИТАЙ )
ОТ
МП
1 год
88177-23
03.02.2028
Спектрометры атомно-абсорбционные, PERSEE A3
"Beijing Purkinje General Instrument Co., Ltd" (КИТАЙ )
ОТ
МП
1 год

Кто поверяет Спектрометры атомно-абсорбционные (PERSEE A3)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ХАБАРОВСКИЙ ЦСМ"
(RA.RU.311510)
РСТ
  • PERSEE A3AFG
  • 1 1 0 1 0 1 0 1
    ФБУ "КРАСНОЯРСКИЙ ЦСМ"
    (RA.RU.311479)
    РСТ
  • A3F
  • PERSEE A3AFG
  • 8 4 8 0 0 8 8 0
    ООО "ИНЭКС СЕРТ"
    (RA.RU.312302)
  • PERSEE A3F
  • 1 0 1 0 1 0 1
    ФБУ "АЛТАЙСКИЙ ЦСМ"
    (RA.RU.311486)
    РСТ
  • PERSEE A3
  • 1 1 0 1 0 1 0 1
    УРАЛЬСКИЙ НИИ МЕТРОЛОГИИ
    (RA.RU.311473)
    РСТ
  • PERSEE A3AFG
  • PERSEE A3F
  • 8 8 0 0 1 1 0

    Стоимость поверки Спектрометры атомно-абсорбционные (PERSEE A3)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Спектрометры управляются программным обеспечением AAWin, которое отображает, обрабатывает и хранит результаты измерений, градуировочные характеристики и итоги диагностических тестов спектрометра. Идентификационные данные программного обеспечения (ПО) приведены в таблице 1.

    Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

    Спектрометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.

    аблица 1 - Идентификационные данные ПО

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    AAWin

    Номер версии (идентификационный номер) ПО

    не ниже 3.0

    Цифровой идентификатор ПО

    -

    Лист № 3

    Всего листов 5

    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на фронт - панель корпуса спектрометра в виде наклейки.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены в разделе 1.3 руководства по эксплуатации.

    При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к спектрометрам атомно-абсорбционным PERSEE A3

    Приказ Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148 «Об утверждении государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;

    Техническая документация «Beijing Purkinje General Instrument Co., Ltd», Китай.

    Правообладатель

    «Beijing Purkinje General Instrument Co., Ltd», Китай.

    Адрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China

    Изготовитель

    «Beijing Purkinje General Instrument Co., Ltd», Китай.
    Адрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China
    Web-сайт: https:// www.perseena.com/
    E-mail: ziwei .liu@pgeneral. com. cn

    Испытательный центр

    Уральский научно-исследовательский институт метрологии -филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)
    Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
    Телефон (факс): (343) 350-26-18, (343) 350-20-39
    Web-сайт: http://www.uniim.ru/
    E-mail: uniim@uniim.ru

    Правообладатель

    «Beijing Purkinje General Instrument Co., Ltd», Китай.
    Адрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China

    Спектрометры могут работать в двух режимах - атомно-абсорбционной спектрометрии и фотометрии пламени.

    Принцип действия спектрометров при работе в режиме атомно-абсорбционной спектрометрии основан на атомизации определяемых элементов, измерении уровня поглощения света атомами и определении массовой концентрации определяемых элементов при помощи градуировочных графиков. Атомизация элементов выполняется с использованием пламени или электротермического атомизатора.

    Принцип действия спектрометров в режиме фотометрии пламени основан на регистрации излучения возбужденных атомов элементов, присутствующих в образце, Определение массовой концентрации определяемых элементов осуществляется при помощи градуировочных графиков. Возбуждение выполняется с использованием пламени. Конструктивно спектрометры состоят из:

    • - измерительного блока, включающего источник спектра - лампу с полым катодом, монохроматор и системы регистрации сигнала абсорбции на фотоэлектронном умножителе, дейтериевый корректор для учета неселективного поглощения;

    • - одного или двух атомизаторов;

    • - системы управления, включающей персональный компьютер с установленным специализированным программным обеспечением для управления спектрометром, процессом измерения, сбора, обработки и хранения информации.

    Спектрометры выпускаются в трех модификациях, различающихся набором атомизаторов: PERSEE A3F - атомно-абсорбционный спектрометр с пламенной атомизацией, PERSEE A3G - атомно-абсорбционный спектрометр с электротермической атомизацией, PERSEE A3AFG - атомно-абсорбционный спектрометр с пламенной и электротермическими атомизацией.

    Спектрометры могут быть оснащены гидридной приставкой. Спектрометры требуют подключения ацетилена или пропана, или смеси пропан-бутан. Для подачи проб может быть использован автосамплер.

    Маркировочная табличка с серийным номером, наименованием спектрометра расположена на задней панели. Серийный номер имеет цифровой или буквенно-цифровой формат, нанесен методом наклейки. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

    Место нанесения знака

    утверждения типа

    Внешний вид. Спектрометры атомно-абсорбционные (PERSEE A3), http://oei-analitika.ru

    Рисунок 1 - Общий вид спектрометров атомно-абсорбционных PERSEE A3

    Внешний вид. Спектрометры атомно-абсорбционные (PERSEE A3), http://oei-analitika.ru

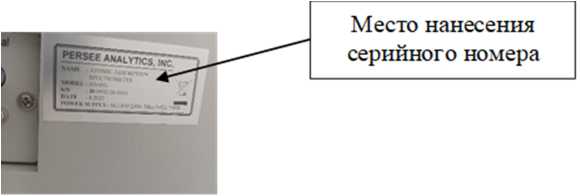

    Рисунок 2 - Место нанесения серийного номера на спектрометры атомно-абсорбционные PERSEE A3


    Таблица 4 -

    Наименование

    Обозначение

    Количество

    1 Спектрометр атомно-абсорбционный

    PERSEE A3

    1 шт.

    2 Воздушный компрессор

    1 шт.

    3 Автосамплер

    1 шт.

    4 Гидридная приставка

    1 шт.

    5 Г орелка для пламени ацетилен-воздух

    1 шт.

    6 Г орелка для пламени пропан-бутан-воздух

    1 шт.

    7 Г орелка для пламени ацетилен-закись азота

    1 шт.

    8 Распылитель

    1 шт.

    9 Спектральные лампы полого катода

    комплект

    10 Графитовые кюветы

    10 шт./уп.

    11 Руководство по эксплуатации

    1 экз.

    12 Методика поверки

    1 экз.

    Примечание - позиции со 2 по 10 поставляются по отдельному Заказу


    Таблица 2 - Метрологические характеристики

    Наименование характеристики

    Значение для модификации

    A3F

    A3G

    A3AFG

    Диапазон показаний оптической плотности, Б

    от 0 до 3

    Характеристическая концентрация, мкг/дм3, не более

    с пламенным атомизатором

    Cd

    30

    30

    Cu

    80

    -

    80

    Характеристическая концентрация, мкг/дм3, не более с электротермическим атомизатором1

    Cd

    0,06

    0,06

    Cu

    -

    0,25

    0,25

    Относительное среднеквадратическое отклонение выходного сигнала2, %, не более

    - с пламенным атомизатором

    2,0

    -

    2,0

    - с электротермическим атомизатором1

    -

    5,0

    5,0

    Пределы обнаружения меди Cu3, мкг/дм3

    - с пламенным атомизатором

    8,0

    -

    8,0

    - с электротермическим атомизатором1

    -

    0,15

    0,15

    Примечания к таблице:

    • 1 характеристики приведены при объеме дозирования 20 мм3

    • 2 характеристики приведены при концентрации, превышающей более чем в 100 раз предел обнаружения

    • 3 характеристики приведены по критерию 3 с

    Таблица 3 - Основные технические характеристики

    Наименование характеристики

    Значение для модификации

    A3F

    A3G

    A3FG

    Спектральный диапазон, нм

    от 185 до 910

    Количество одновременно устанавливаемых атомизаторов, шт.

    1

    1

    2

    Спектральная ширина щели, нм

    0,1; 0,2; 0,4; 1,0; 2,0

    Параметры электрического питания:

    220+22-33

    • - напряжение переменного тока, В

    • - частота переменного тока, Г ц

    50

    Потребляемая мощность, ВА, не более, при работе с

    - пламенным атомизатором

    200

    - электротермическим атомизатором

    800

    Габаритные размеры, мм, не более:

    - длина

    1100

    - ширина

    535

    - высота

    540

    Масса, кг, не более

    75

    110

    130

    Условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +25

    - относительная влажность воздуха, не более %

    85
