Номер по Госреестру СИ: 87750-22
87750-22 Спектрофотометры
(PERSEE Т)
Назначение средства измерений:
Спектрофотометры PERSEE Т (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного светопропускания твердых и жидких проб различного происхождения.

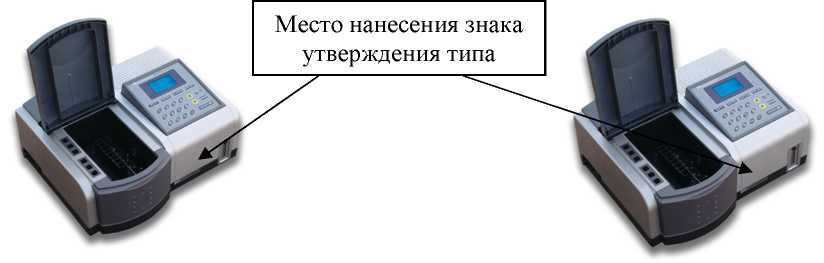

Внешний вид.
Спектрофотометры
Рисунок № 1

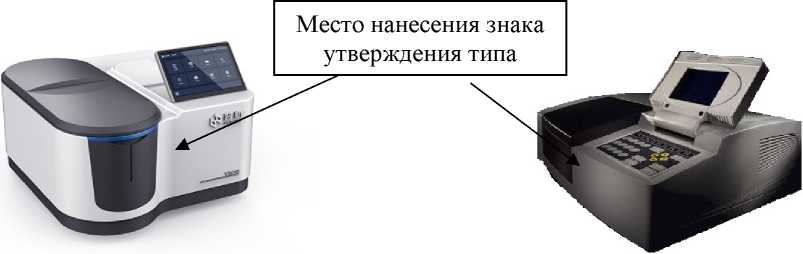

Внешний вид.
Спектрофотометры
Рисунок № 2

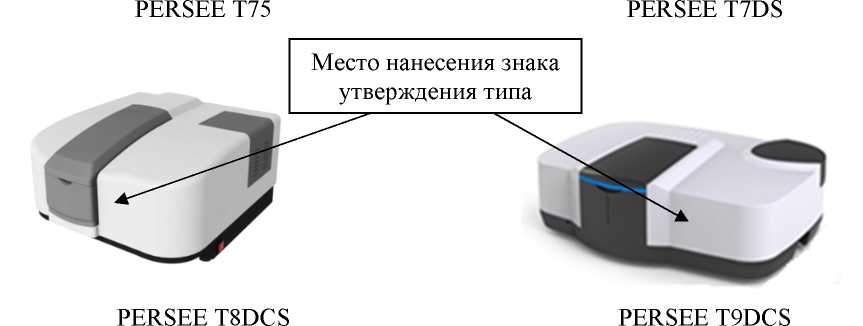

Внешний вид.
Спектрофотометры
Рисунок № 3

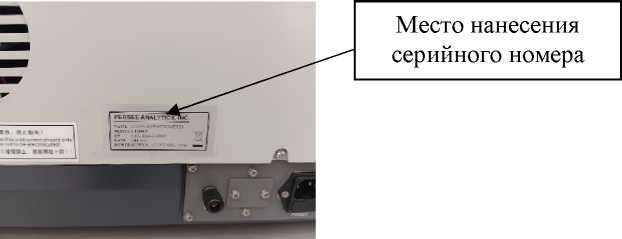

Внешний вид.
Спектрофотометры
Рисунок № 4
Программное обеспечение
Спектрофотометры оснащены программным обеспечением UVWin (далее - ПО). Программное обеспечение осуществляет функции сбора, обработки, хранения и представления измерительной информации.
Идентификационные данные ПО приведены в таблице 1, номер версии ПО может быть выведен в окне программного обеспечения или на дисплей спектрофотометра при обращении к соответствующему подпункту меню ПО.
ПО спектрофотометров установлено в процессе производства. ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер. Спектрофотометры защищены от вмешательства в режимы настройки (регулировки) путем разграничения прав администратора и пользователей с использованием паролей.
аблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
UV Win |
Номер версии (идентификационный номер) ПО |
не ниже 6.0.0 |
Цифровой идентификатор ПО |
- |
Конструкция спектрофотометра исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014.
Влияние программного обеспечения на метрологические характеристики спектрофотометров учтено при нормировании их характеристик.
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации методом компьютерной графики и на левую панель корпуса спектрофотометра в виде наклейки.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе «Количественное измерение» Руководства по эксплуатации спектрофотометров PERSEE TПри использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к спектрофотометрам PERSEE ТПриказ Росстандарта от 27 ноября 2018 г. № 2517 «Об утверждении Государственной поверочной схемы для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Техническая документация «Beijing Purkinje General Instrument Co., Ltd», Китай.
Правообладатель«Beijing Purkinje General Instrument Co., Ltd», Китай
Адрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China
Изготовитель
«Beijing Purkinje General Instrument Co., Ltd», КитайАдрес: No.3 Pingsan Road, Pinggu District, Beijing, 101200, China
Web-сайт: https:// www.perseena.com/
E-mail: ziwei .liu@pgeneral. com. cn
Испытательный центр
Уральский научно-исследовательский институт метрологии - филиал Федерального государственного унитарного предприятия «Всероссийский научноисследовательский институт метрологии имени Д.И.Менделеева» (УНИИМ -филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Адрес: 620075, г. Екатеринбург, ул. Красноармейская, д. 4
Телефон (факс): (343) 350-26-18, (343) 350-20-39
Web-сайт: http://www.uniim.ru/
E-mail: uniim@uniim.ru
Принцип действия спектрофотометров основан на сравнении двух световых потоков путем измерения интенсивностей излучения, прошедшего через исследуемый объект и ослабленного, и через пустую кювету без установки пробы.
Оптическая схема приборов - однолучевая с опорным каналом для модификаций PERSEE T6V/T6U и двухлучевая для модификаций PERSEE T7DS, PERSEE Т75, PERSEE T8DCS и PERSEE T9DCS. Для разложения излучения в спектр используется монохроматор с дифракционной решеткой; в качестве источников излучения используются лампа накаливания (для видимой области) и дейтериевая лампа (для ультрафиолетовой области). В качестве приемника используется кремниевый фотодиод для модификаций PERSEE T6V, PERSEE T6U, PERSEE T7DS, PERSEE T75 и фотоумножитель для модификаций PERSEE T8DCS и PERSEE T9DCS. Спектрофотометры управляются с помощью сенсорного экрана или персонального компьютера, на которые выводятся рабочая длина волны, результат измерения коэффициента пропускания (или оптической плотности), снимаемые спектры, кинетические кривые и другие данные.
Спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптико-механической системы и электронного блока управления, размещенных в едином корпусе.
Спектрофотомеры выпускаются в шести модификациях: PERSEE T6V, PERSEE T6U, PERSEE T7DS, PERSEE T75, PERSEE T8DCS, PERSEE T9DCS, которые отличаются спектральным диапазоном и кюветными отделениями: 5-позиционным для кювет с длиной оптического пути от 10 до 100 мм для PERSEE T6V, PERSEE T6U, 8-позиционный для PERSEE T7DS или 2-позиционным для PERSEE T75, PERSEE T8DCS и PERSEE T9DCS.
Маркировочная табличка размещена на боковой или задней панели блока управления, в зависимости от модификации спектрофотометра. Серийный номер имеет цифровой формат для PERSEE T6V, PERSEE T6U, PERSEE T7DS, PERSEE T75, PERSEE T8DCS и буквенно-цифровой формат для PERSEE T9DCS, нанесен методом наклейки. Нанесение знака поверки и пломбирование спектрометра не предусмотрено.
Общий вид спектрометра приведен на рисунке 1. Место нанесения серийного номера на спектрометре представлено на рисунке 2.
PERSEE T6V
PERSEE T6U
Рисунок 1 - Общий вид спектрофотометров
Рисунок 2 - Место нанесения серийного номера на спектрофотометрах PERSEE T
Таблица 4 -
Наименование |
Обозначение |
Количество |
Спектрофотометр |
PERSEE T |
1 шт. |
Чехол |
1 шт. | |
Руководство по эксплуатации |
1 экз. | |
Руководство пользователя программного обеспечения |
1 экз. | |
Запасной предохранитель |
1 шт. | |
Образец для коррекции темнового тока |
1 шт. | |
Программное обеспечение на USB флеш-карте |
1 шт. | |
Кювета кварцевая с длиной оптического пути 10 мм |
2 шт. | |
Методика поверки |
1 экз. |
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение для модификации PERSEE | |
T6V |
T6U, T7DS, T75 T8DCS, T9DCS | |
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 | |
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 125 | |
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % |
± 1,0 | |
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
± 2,0 |
± 1,0 |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение для модификации PERSEE | |||||||
T6V |
T6U |
T7DS, T75, |
T8DCS, |
T9DCS | ||||
Диапазон длин волн, нм |
от 325 до |
от 190 до 1100 |
от 190 до 900 | |||||
1100 | ||||||||
Источник света |
галогеновая |
галогеновая лампа накаливания и | ||||||
лампа |
дейтериевая | |||||||
накаливания | ||||||||
Спектральная ширина щели, | ||||||||
нм |
2 |
2 |
от 0,1 до 5 | |||||
Уровень рассеянного света (при длине волны 340 нм), %, | ||||||||
не более |
0,1 |
0,05 |
0,12 |
0,01 |
0,0001 | |||
Параметры электрического | ||||||||
питания: | ||||||||
- напряжение переменного | ||||||||
тока, В |
220 ± 22 | |||||||
- частота переменного тока, Гц |
55 ± 1 | |||||||
Потребляемая мощность, ВА, не более |
80 | |||||||
Габаритные размеры, мм, не более: | ||||||||
- высота |
476 |
476 |
540 |
540 |
560 |
540 | ||
- ширина |
362 |
362 |
549 |
549 |
210 |
250 | ||
- длина |
225 |
225 |
690 |
690 |
600 |
830 | ||
Масса, кг |
11 |
11 |
25 |
39 |
43 |
75 | ||
Условия эксплуатации: - температура окружающей | ||||||||
среды, °С |
от + 10 до + 35 | |||||||
- относительная влажность | ||||||||
воздуха, %, не более |
80 |
