Номер по Госреестру СИ: 87824-22
87824-22 Машины испытательные универсальные
(WAW-1000)
Назначение средства измерений:
Машины испытательные универсальные WAW-1000 (далее по тексту - машины), предназначены для измерений силы, перемещения и деформации (удлинения) при механических испытаниях образцов на растяжение, сжатие и изгиб (сдвиг) в режиме статического нагружения.
Внешний вид.
Машины испытательные универсальные
Рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 2
Программное обеспечение
Программное обеспечение машины WAW-1000 защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
Fast Test |
Номер версии (идентификационный номер ПО) |
не ниже 1,0 |
Цифровой идентификатор ПО |
- |
Изготовитель
Фирма «Changzhou Chazruitong Machinery CO LTD», КитайАдрес: China, No 29, Xiacheng Middle Road,Hutang Town, Wujin, Changzhou, Jiangsu Province
Телефон: 86-519-88868789
Web-сайт: chazmachine.com
E-Mail: sales@chazmachine.com
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области» (ФБУ «Нижегородский ЦСМ»)Адрес: 603950, г. Нижний Новгород, ул. Республиканская, д. 1
Тел.: 8 800 200 22 14
Факс: (831) 428- 57-48
E-mail: mail@nncsm.ru
Правообладатель
Фирма «Changzhou Chazruitong Machinery CO LTD», КитайАдрес: China, No 29, Xiacheng Middle Road,Hutang Town, Wujin, Changzhou, Jiangsu Province
Телефон: 86-519-88868789
Web-сайт: chazmachine.com
E-Mail: sales@chazmachine.com
Конструктивно машины состоят из насосной станции и силовой рамы, в которую вмонтированы нагружающее устройство, измерительный узел и блок обработки данных.
Насосная станция - самостоятельное модульное устройство, выполняющее функцию нагнетания давления в гидроцилиндр по средствам передачи рабочей жидкости (масла) при помощи гидравлических шлангов на устройство нагружения.
Силовая рама выполнена в виде двухколонной конструкции, жестко закрепленной на неподвижном основании, обеспечивающая перемещения активного захвата в вертикальном направлении.
Нагружающее устройство (далее НУ) состоит из двух рабочих зон (нагружение и растяжение), оно обеспечивает захват (крепление) и приложение нагрузки на образец. НУ вмонтировано в раму и приводится в движение при помощи гидроцилиндра.
Измерительный узел (далее узел) состоит из датчиков давления, перемещения и деформации. Узел измеряет: усилие, приложенное к испытуемому образцу через давление в гидравлической системе машины; линейное перемещение активного захвата; деформацию образца. Узел обеспечивает прием электрических сигналов с первичных преобразователей и последующею передачу на блок обработки данных.
Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой вид; хранение и анализ полученной информации; управление (обеспечение) заданного цикла испытаний; вывод результатов измерений на экран ПК.
На силовой раме машин при помощи клепок установлена маркировочная табличка с информацией об изготовителе, заводском номере. Заводской номер в виде цифрового кода наносится ударным способом.
Машины испытательные универсальные WAW-1000 изготовлены в количестве 6 единиц зав. №№ 18065, 18117, 18118, 18119, 18120, 18121.
Пломбирование машин испытательных универсальных WAW-1000 не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

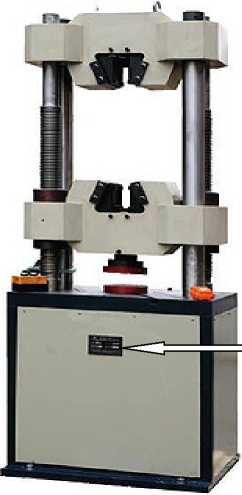

Фотография общего вида машины WAW-1000 представлена на рисунке 1
Рисунок 1. Машина испытательная универсальная WAW-1000
Место крепления маркировочной таблички
Таблица 2 - Метрологические характеристики
Наименование параметра |
Значение |
Диапазон измерений силы, кН |
от 20 до 1000 |
Диапазон измерений перемещения активного захвата, мм |
от 0,05 до 200 |
Диапазон измерений деформации (удлинение) образца, мм |
от 0,3 до 60 |
Пределы допускаемой относительной погрешности измерений силы, % |
±1,0 |
Таблица 2 - Продолжение
Наименование параметра |
Значение |
Пределы допускаемой абсолютной погрешности измерений перемещения активного захвата, в диапазоне от 0,05 до 1 мм включ., мм |
±0,05 |
Пределы допускаемой относительной погрешности измерений перемещения активного захвата, св. 1 до 200 мм, % |
±0,5 |
Пределы допускаемой абсолютной погрешности измерений деформации (удлинение) образца, в диапазоне от 0,3 до 6 мм. включ., мм |
±0,05 |
Пределы допускаемой относительной погрешности измерений деформаци (удлинение) образца, св.6 до 60 мм, % |
±0,5 |
Таблица 3 - Основные технические характеристики
Наименование параметра |
Значение |
Диапазон перемещения активного захвата, мм |
от 20 до 700 |
Диапазон рабочих скоростей перемещения активного захвата, мм/мин: - растяжение |
от 0,5 до 200 |
- сжатие |
от 0,5 до 180 |
Габаритные размеры машины/блока управления, мм, не более - длина |
800/1000 |
- ширина |
660/780 |
- высота |
2170/900 |
Масса, кг, не более |
2500 |
Параметры электрического питания: - напряжение переменного тока, В |
220 ±22 |
- частота переменного тока, Гц |
50 ±0,4 |
Рабочие условия эксплуатации: - температура окружающего воздуха, °С |
от +15 до +25 |
- относительная влажность воздуха, %, не более |
80 |
- атмосферное давление, кПа |
от 86,0 до 106,7 |
