Сведения о средстве измерений: 83222-21 Машины испытательные универсальные

Номер по Госреестру СИ: 83222-21
83222-21 Машины испытательные универсальные
(WAW-1500L)

Назначение средства измерений:
Машины испытательные универсальные WAW-1500L (далее по тексту - машины), предназначены для измерений силы, перемещения и деформации (удлинения) при механических испытаниях образцов на растяжение, сжатие и изгиб (сдвиг) в режиме статического нагружения.

сертификация программного обеспечения
Внешний вид. Машины испытательные универсальные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Машины испытательные универсальные
Рисунок № 1

Общие сведения

Дата публикации - 04.10.2021
Срок свидетельства -
Номер записи - 184530
ID в реестре СИ - 1393362
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Без модификации, WAW-1500L,

Производитель

Изготовитель - Фирма "Changzhou Chazruitong Machinery CO LTD"
Страна - КИТАЙ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Город Уфа расположен в Предуралье, в 1 363 километрах к востоку от Москвы. Уфа - столица Республики Башкортостан, крупный промышленный и культурный центр, железнодорожная станция, узел автомобильных дорог. Население (2010) 1 062 300 жителей. Разница во времени между Уфой и Москвой составляет два часа.

Уфа занимает площадь 708 км, лежит в долине притока Камы реки Белой при слиянии рек Уфа и Дема, междуречье которых образует Уфимский полуостров. Город расположен на холмистой равнине, протянувшейся на 53 километра с севера на юг и на 28 километров с востока на запад. Для региона характерен умеренно-континентальный климат с довольно холодной и продолжительной зимой, теплыми и влажными летними месяцами. Среднегодовая температура: +3,4C; средняя температура января: -14 C; средняя температура июля: +19 C. Годовое количество осадков: 577 мм.

В настоящее время в структуре городского промышленного производства наибольшую долю занимают нефтепереработка, химическая промышленность и машиностроение. Среди ведущих предприятий города - ООО "Нефтегазодобывающее управление "Уфанефть", ОАО "Уфимский НПЗ", Ново-Уфимский НПЗ, ОАО "Уфанефтехим", Уфимское моторостроительное производственное объединение (УМПО), Уфимское приборостроительное производственное объединение, ОАО "Уфимкабель", ФГУП Уфимский завод микроэлектроники "Магнетрон", ОАО "Уфимский завод "Промсвязь", НПП "Полигон", "Уфимский завод цветных металлов", Уфимский экспериментальный завод "Эталон". Развита деревообрабатывающая промышленность, строительный комплекс, легкая промышленность, пищевая промышленность, энергетика, фармацевтическая промышленность.

Отчет "Анализ рынка поверки в Уфе" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Уфа.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 4
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений - 1
Кол-во владельцев - 3
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№2116 от 2021.09.27 Об утверждении типов средств измерений

Наличие аналогов СИ: Машины испытательные универсальные (WAW-1500L)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
83222-21 Машины испытательные универсальные (WAW-1500L)
Фирма "Changzhou Chazruitong Machinery CO LTD" (КИТАЙ )
82572-21 Машины испытательные универсальные (МИМ)
Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ") (РОССИЯ г. Нефтекамск)

Все средства измерений Общество с ограниченной ответственностью "ГОСТ" (ООО "ГОСТ")

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
83222-21

Машины испытательные универсальные, WAW-1500L
Фирма "Changzhou Chazruitong Machinery CO LTD" (КИТАЙ )
ОТ
МП
1 год
87824-22

Машины испытательные универсальные, WAW-1000
Фирма "Changzhou Chazruitong Machinery CO LTD" (КИТАЙ )
ОТ
МП
1 год

Казань — столица Республики Татарстан

Один из крупнейших экономических, научных и культурных центров России. Город, площадью около 412 кв. км, где проживает 1,2 млн. человек более 101 национальности, расположен на левом берегу Волги по обе стороны реки Казанки. В 2005 году Казань будет отмечать свое тысячелетие. Богатое прошлое города связано с древней цивилизацией казанских татар и их прямых предков - волжских булгар. Город, лежащий на границе Европы и Азии, был и остается связующим звеном между Западом и Востоком и хранит традиции двух великих культур.

Казань, с ее впечатляющим Кремлем, мечетями, церквями и богатыми музеями, является уникальной туристической достопримечательностью вдоль Волги и включена в список городов Всемирного наследия, награждена дипломами и медалью ЮНЕСКО. Это город театров, музеев, город музыки, международных фестивалей, богатейших библиотек, новейших технологий, деловых партнерств и богатого научного потенциала.

В городе два гиганта авиационной промышленности - ГУП "Казанское авиационное производственное объединение" и ОАО "Казанский вертолетный завод". Знаковым событием для города стало начало серийного производства самолета ТУ-214 на ГУП КАПО им. С.П. Горбунова. ОАО "КВЗ" стал широко известен как производитель вертолетов МИ-8, МИ-17, которые блестяще зарекомендовали себя в эксплуатации более чем в 50 странах мира.

В Казани расположено одно из крупнейших химических предприятий страны - ОАО "Казаньоргсинтез", ведущий производитель полиэтилена высокого и низкого давления, полиэтиленовых труб, синтетических теплоносителей, фенола, ацетона, химикатов для нефтедобычи и осушки природного газа.

Отчет "Анализ рынка поверки в Казани" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Казань.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Машины испытательные универсальные (МИМ)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2025 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "НИЖЕГОРОДСКИЙ ЦСМ"
(RA.RU.311315)
РСТ
  • WAW-1500L
  • Без модификации
  • 4 0 4 0 3 0 3

    Стоимость поверки Машины испытательные универсальные (МИМ)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Программное обеспечение машины WAW-1500L защищено от преднамеренных изменений паролем и исключает возможность несанкционированного влияния на ПО и измерительную информацию.

    Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют. Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные программного обеспечения приведены в таблице 1.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    Fast Test

    Номер версии (идентификационный номер ПО)

    не ниже 1,2

    Цифровой идентификатор ПО

    -


    Знак утверждения типа

    Знак утверждения типа

    наносится типографским способом на титульные листы эксплуатационной документации.


    Сведения о методиках измерений


    Нормативные и технические документы

    Изготовитель

    Фирма «Changzhou Chazruitong Machinery CO LTD», Китай
    Адрес: China, No 29, Xiacheng Middle Road,Hutang Town, Wujin, Changzhou, Jiangsu Province Телефон: 86-519-88868789
    Web-сайт: chazmachine.com
    E-Mail: sales@chazmachine.com

    Испытательный центр

    Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в Нижегородской области»
    (ФБУ «Нижегородский ЦСМ»)
    Адрес: 603950, г.Нижний Новгород, ул. Республиканская, д.1
    Тел.: 8 800 200 22 14
    Факс: (831) 428- 57-48
    E-mail: mail@nncsm.ru

    Принцип действия машин испытательных универсальных WAW-1500L заключается в измерении силы, перемещения активного захвата и деформации (удлинения) образца при прочностных испытаниях с постоянной заданной скоростью.

    Конструктивно машины состоят из насосной станции и силовой рамы, в которую вмонтированы нагружающее устройство, измерительный узел и бок обработки данных.

    Насосная станция - самостоятельное модульное устройство, выполняющее функцию нагнетания давления в гидроцилиндр по средствам передачи рабочей жидкости (масла) при помощи гидравлических шлангов на устройство нагружения.

    Силовая рама выполнена в виде четырехколонной конструкции, жестко закрепленной на неподвижном основании, обеспечивающая перемещения активного захвата в вертикальном направлении.

    Нагружающее устройство вмонтировано в раму, приводится в движение при помощи гидроцилиндра, обеспечивает захват (крепление) и приложение нагрузки на образец.

    Измерительный узел (далее узел) состоит из датчиков силы, перемещения и деформации. Узел измеряет: усилие, приложенное к испытуемому образцу; линейное перемещение активного захвата; деформацию образца. Узел обеспечивает прием электрических сигналов с первичных преобразователей и последующею передачу на блок обработки данных.

    Блок обработки данных выполняет функции: преобразования электрических сигналов с датчиков в цифровой; хранение и анализ полученной информации; управление (обеспечение) заданного цикла испытаний; вывод результатов измерений на экран ПК.

    На силовой раме машин при помощи клепок установлена маркировочная табличка с информацией об изготовителе, заводском номере, и параметрами электрического питания.

    Пломбирование машин испытательных универсальных WAW-1500L не предусмотрено, ограничение доступа к метрологически значимым функциям обеспечивается конструкцией.

    Знак поверки наносится на свидетельство о поверке.

    К машинам данного типа относятся машины испытательные универсальные WAW-1500L зав. №№ 0596, 0597, 0598.

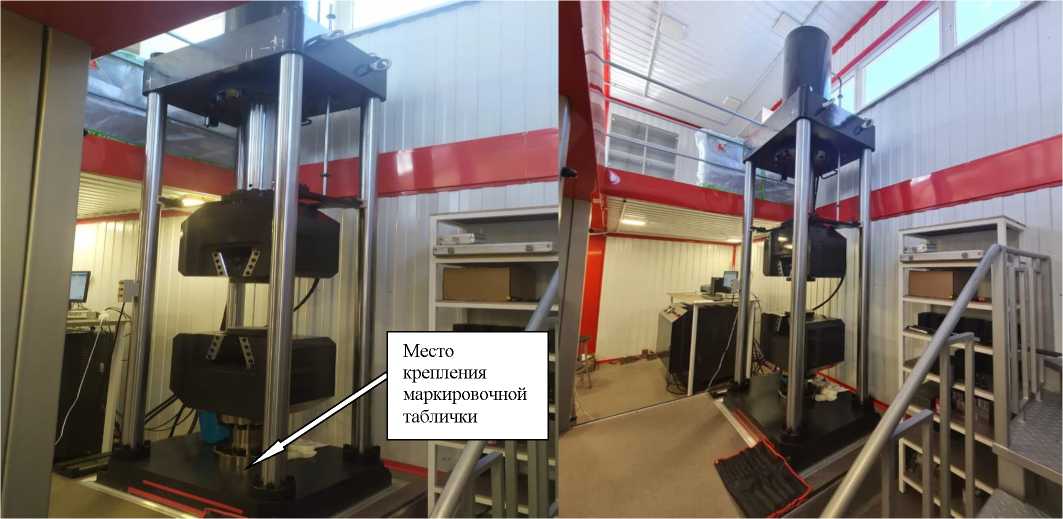

    Фотография общего вида машины WAW-1500L и ее компонентов, представлена на рисунке 1

    Внешний вид. Машины испытательные универсальные (МИМ), http://oei-analitika.ru

    Рисунок 1 - Машина испытательная универсальная WAW-1500L


    Таблица 4 - Комплектность машин испытательных универсальных WAW-1500L.

    Наименование

    Обозначение

    Количество

    Машина испытательная универсальная

    WAW-1500L

    1 шт.

    Паспорт

    WAW-1500L ПС

    1 экз.

    Руководство по эксплуатации

    WAW-1500L РЭ

    1 экз.

    Методика поверки

    WAW-1500L МП

    1 экз.


    Таблица 2 - Метрологические характеристики

    Наименование параметра

    Значение

    Диапазон измерений силы, кН

    от 15 до 1500

    Диапазон измерений перемещения активного захвата, мм

    от 0,5 до 200

    Диапазон измерений деформации (удлинение) образца, мм

    от 0,3 до 60

    Пределы допускаемой относительной погрешности измерений силы, %

    ±1,0

    Пределы допускаемой абсолютной погрешности измерений перемещения активного захвата, в диапазоне от 0,05 до 1 мм. вкл., мм

    ±0,05

    Пределы допускаемой относительной погрешности измерений перемещения активного захвата, св. 1 до 200 мм., %

    ±0,5

    Пределы допускаемой абсолютной погрешности измерений деформации (удлинение) образца, в диапазоне от 0,3 до 6 мм. вкл., мм

    ±0,05

    Пределы допускаемой относительной погрешности измерений деформации (удлинение) образца, св.6 до 60 мм., %

    ±0,5

    Таблица 3 - Основные технические характеристики

    Наименование параметра

    Значение

    Диапазон перемещения активного захвата, мм

    от 20 до 700

    Диапазон рабочих скоростей перемещения активного захвата, мм/мин: - растяжение

    от 0,5 до 230

    - сжатие

    от 0,5 до 180

    Габаритные размеры, мм, не более - длина

    1060

    - ширина

    860

    - высота

    4200

    Масса, кг, не более

    7000

    Параметры электрического питания: - напряжение переменного тока, В

    220 ±22

    - частота переменного тока, Гц

    50 ±0,4

    Рабочие условия эксплуатации:

    - температура окружающего воздуха, °С

    от +15 до +35

    - относительная влажность воздуха, %, не более

    80

    - атмосферное давление, кПа

    от 86,0 до 106,7
