Номер по Госреестру СИ: 87665-22
87665-22 Рефрактометры
(Обозначение отсутствует)
Назначение средства измерений:
Рефрактометры предназначены для измерений показателя преломления жидких проб на длине волны 589 нм (линия D спектра излучения натрия) и массовой доли сахарозы в жидких пробах.
Внешний вид.
Рефрактометры
Рисунок № 1
Внешний вид.
Рефрактометры
Рисунок № 2
Внешний вид.
Рефрактометры
Рисунок № 3
Внешний вид.
Рефрактометры
Рисунок № 4
Внешний вид.
Рефрактометры
Рисунок № 5
Внешний вид.
Рефрактометры
Рисунок № 6
Внешний вид.
Рефрактометры
Рисунок № 7
Программное обеспечение
Программное обеспечение (ПО) рефрактометров ATR исполнения ATR-BR является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на ЖК дисплее.
ПО рефрактометров ATR исполнения ATR-Р является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на выносном сенсорном дисплее блока управления ATRTouch или на мониторе подключенного к рефрактометру ПК.
ПО рефрактометров VariRef исполнений VariRef A, VariRef B и VariRef C может быть встроенным и внешним, метрологически значимо и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на съемном сенсорном дисплее VariDisplay или мониторе подключенного к рефрактометру ПК.
Встроенное ПО устанавливается при изготовлении рефрактометров. Конструкция рефрактометров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Влияние ПО на метрологические характеристики учтено при их нормировании.
Рефрактометры исполнения ATR-P и все модификации VariRef могут взаимодействовать с персональным компьютером, для обеспечения этого взаимодействия, по требованию заказчика, поставляется USB-флэш-накопитель с ПО, которое не является обязательным для работы прибора.
Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО:
|
ShowATR Aquisys 3 |
Номер версии (идентификационный номер) ПО:
|
не ниже 276.25 не ниже 333.11 не ниже P701 v1.0 rev2836var0 не ниже P501 v1.0 rev4 var0 |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
Знак утверждения типа
Знак утверждения типа наноситсяна заднюю панель рефрактометра с помощью наклейки на маркировочную табличку согласно рисункам 2, 4, 6 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 1 февраля 2022 г. № 232 «Об утверждении государственной поверочной схемы для средств измерений показателя преломления»;
Стандарт предприятия Schmidt + Haensch GmbH & Co.
Правообладатель
Schmidt + Haensch GmbH & Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Изготовитель
Schmidt + Haensch GmbH & Co., ГерманияАдрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)Адрес: 117418, г.Москва, Нахимовский проспект, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Schmidt + Haensch GmbH & Co., ГерманияАдрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Рефрактометры состоят из источника света (светодиод 589 нм), интерференционного светофильтра, формирующей линзы, измерительной сапфировой призмы, ПЗС-датчика и системы электропитания.
Принцип действия рефрактометров основан на явлении полного внутреннего отражения при прохождении света через границу раздела двух сред с различными показателями преломления: измерительной призмы рефрактометра и измеряемой жидкой среды. Жидкая проба помещается в измерительную кювету на поверхность измерительной призмы. При освещении кюветы образуется граница света и тени, положение которой соответствует предельному углу преломления.
К данному типу рефрактометров относятся рефрактометры модификаций ATR и VariRef. Модификация ATR выпускается в двух исполнениях ATR-BR и ATR-P; модификация VariRef -в трех исполнениях VariRef A, VariRef B и VariRef C, отличающихся метрологическими характеристиками и конструктивным исполнением.
Рефрактометры исполнения ATR-BR снабжены системой автоматического регулирования и удержания температуры ячейки призмы на основе элементов Пельтье. Результат измерений показателя преломления nD или массовой доли сахарозы выводится на встроенный ЖК дисплей.
В рефрактометрах исполнения ATR-P поддержание температурного режима осуществляется при подключении внешнего термостата. Также рефрактометры могут быть снабжены системой автоматического регулирования и удержания температуры ячейки призмы на основе элементов Пельтье. Результат измерений показателя преломления nD или массовой доли сахарозы выводится на выносной сенсорный дисплей блока управления ATRTouch или монитор подключенного к рефрактометру ПК.
Рефрактометры исполнений VariRef A, VariRef B и VariRef C снабжены системой автоматического регулирования и удержания температуры ячейки призмы на основе элементов Пельтье. Результат измерений показателя преломления nD или массовой доли сахарозы выводится на съемный сенсорный дисплей VariDisplay или монитор подключенного к рефрактометру ПК.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.
Общий вид рефрактометров представлен на рисунках 1 - 6.

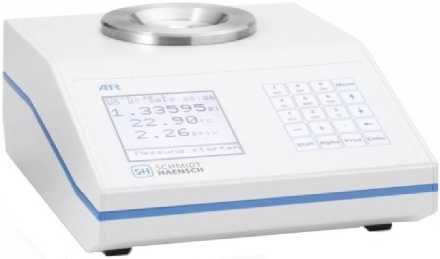

Рисунок 1 - Общий вид рефрактометра ATR исполнения ATR-BR

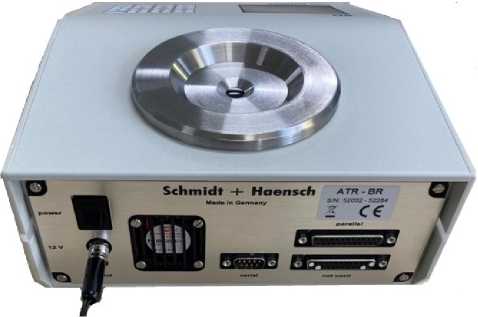

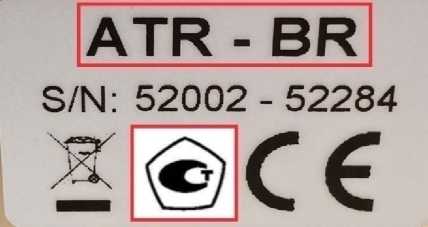

Рисунок 2 - Общий вид задней панели рефрактометра ATR исполнения ATR-BR и таблички с знаком утверждения типа и серийным номером

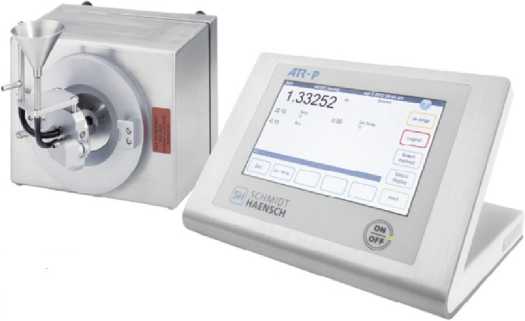

Рисунок 3 - Общий вид рефрактометра ATR исполнения ATR-P с блоком управления ATRTouch
Made in Germany C€

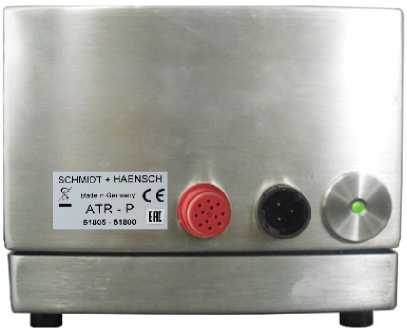

Рисунок 4 - Общий вид задней панели рефрактометра ATR исполнения ATR- P и таблички с знаком утверждения типа и серийным номером

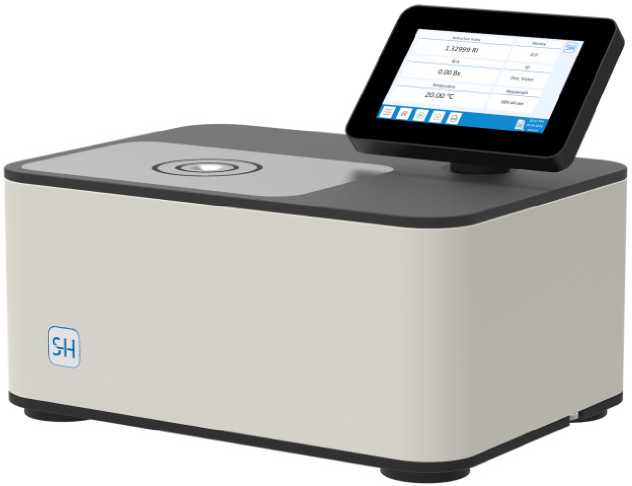

Рисунок 5 - Общий вид рефрактометров модификации VariRef

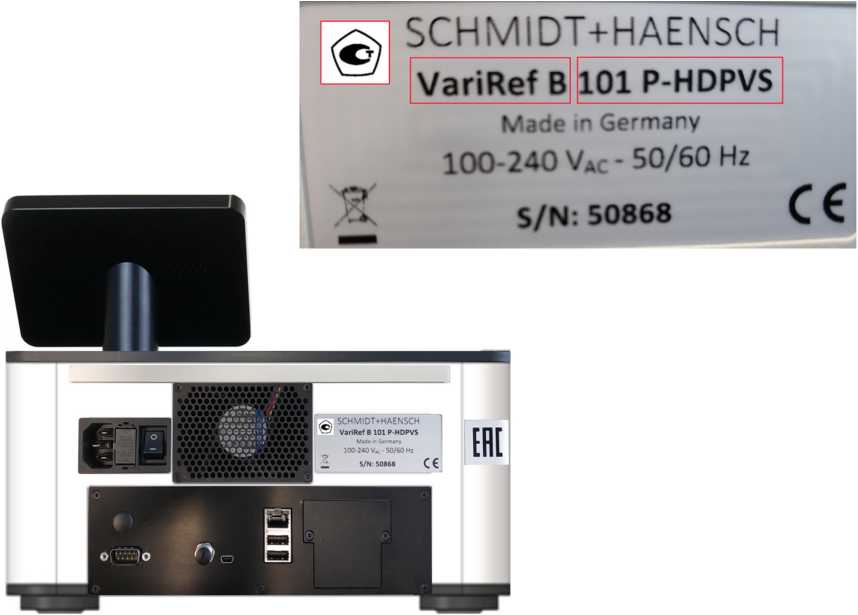

Рисунок 6 - Общий вид задней панели рефрактометра VariRef и таблички с знаком утверждения типа и серийным номером
Пломбирование рефрактометров не предусмотрено.
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Диапазон измерений показателя преломления | |
- модификация ATR |
от 1,32 до 1,54 |
- модификация VariRef исполнения VariRef А и VariRef С |
от 1,32 до 1,58 |
- модификация VariRef исполнения VariRef В |
от 1,32 до 1,70 |
Пределы допускаемой абсолютной погрешности измерений | |
показателя преломления | |
- модификация ATR исполнение ATR-BR |
±0,00005 |
- модификация ATR исполнение ATR-P |
±0,0001 |
- модификация VariRef исполнения VariRef А и VariRef В |
±0,00005 |
- модификация VariRef исполнения VariRef С |
±0,0001 |
Наименование характеристики |
Значение |
Диапазон измерений массовой доли сахарозы, % Brix |
от 0 до 95 |
Пределы допускаемой абсолютной погрешности измерений массовой доли сахарозы, % Brix |
±0,05 |
Таблица 3 -Основные технические характеристики
Наименование характеристики |
Значение |
Дискретность отсчета показателя преломления: - модификация ATR |
0,00001 |
- модификация VariRef исполнения VariRef А |
0,000001 |
- модификация VariRef исполнения VariRef В |
0,00001 |
- модификация VariRef исполнения VariRef С |
0,0001 |
Дискретность отсчета массовой доли сахарозы, % Brix - модификация ATR |
0,01 |
- модификация VariRef исполнения VariRef А |
0,001 |
- модификация VariRef исполнения VariRef В |
0,01 |
- модификация VariRef исполнения VariRef С |
0,05 |
Габаритные размеры (длинахширинахвысота), мм, не более - модификация ATR исполнение ATR-BR |
200 х 290 х 120 |
- модификация ATR исполнение ATR-P |
200 х 160 х 135 |
- модификация VariRef |
310х220х 150 |
Масса, кг, не более - модификация ATR исполнение ATR-BR |
3,0 |
- модификация ATR исполнение ATR-P |
4,5 |
- модификация VariRef |
9,0 |
Параметры электрического питания: - напряжение переменного тока, В |
от 200 до 240 |
- частота переменного тока, Г ц |
от 49 до 51 |
Потребляемая мощность, В^А, не более - модификация ATR |
100 |
- модификация VariRef |
150 |
Условия эксплуатации рефрактометров модификаций ATR: - температура окружающей среды, °С |
от +10 до +40 |
- относительная влажность воздуха, % |
от 30 до 75 |
Условия эксплуатации рефрактометров модификацийVariRef: - температура окружающей среды, °С |
от +10 до +40 |
- относительная влажность воздуха, % |
от 30 до 80 |
