Назначение средства измерений:
Поляриметры предназначены для измерения угла вращения плоскости поляризации в угловых градусах и градусах международной сахарной шкалы в жидких и твердых оптически активных образцах.
Внешний вид.
Поляриметры
Рисунок № 1
Внешний вид.
Поляриметры
Рисунок № 2
Внешний вид.
Поляриметры
Рисунок № 3
Внешний вид.
Поляриметры
Рисунок № 4
Внешний вид.
Поляриметры
Рисунок № 5
Общие сведения
Дата публикации - 17.04.2023
Срок свидетельства - 17.04.2028
Номер записи - 190821
ID в реестре СИ - 1407951
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
VariPol B, Polartronic V201, Polartronic V 201,
Производитель
Изготовитель - Schmidt + Haensch GmbH & Co.
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Статистика
Кол-во поверок - 6
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№847 от 2023.04.17 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Поляриметры (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Schmidt + Haensch GmbH & Co.
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87665-22 19.12.2027 |
Рефрактометры, Обозначение отсутствует Schmidt + Haensch GmbH & Co. (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
88816-23 17.04.2028 |
Поляриметры, Обозначение отсутствует Schmidt + Haensch GmbH & Co. (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Поляриметры (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО «МетрЛифтСервис» (RA.RU.314115) | 1 | 1 | 0 | 0 | 1 | 1 | 0 | |||
| ООО "ИНЭКС СЕРТ" (RA.RU.312302) | 2 | 2 | 0 | 0 | 2 | 2 | 0 | |||
| ФБУ "РОСТЕСТ-МОСКВА" (RA.RU.311341) | РСТ | 3 | 3 | 0 | 0 | 2 | 2 | 0 |
Стоимость поверки Поляриметры (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) поляриметров модификации Polartronic V и модификации UniPol исполнения UniPol 2020 является встроенным, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на ЖК дисплее.
ПО поляриметров модификации VariPol и модификации UniPol исполнения UniPol 2020-T может быть встроенным и внешним, метрологически значимым и выполняет функции управления процедурой измерений; сбором и обработкой данных; сохранением результатов измерений. Наименование и номер версии ПО отображается при включении прибора на LCD дисплее или мониторе подключенного к поляриметру ПК.
Влияние ПО учтено при нормировании метрологических характеристик для всех поляриметров.
Уровень защиты программного обеспечения у всех поляриметров «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Идентификационные данные программного обеспечения поляриметров приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные программного обеспечения поляриметров
модификации Polartronic V и модификации UniPol исполнения UniPol 2020
|
Идентификационные данные (признаки) |
Значение | |
|
Polartronic V |
UniPol 2020 | |
|
Наименование программного обеспечения |
- |
- |
|
Номер версии (идентификационный номер) ПО |
не ниже 323.44.004 |
не ниже 310.020 |
Таблица 2 - Идентификационные данные программного обеспечения поляриметров модификации VariPol и модификации UniPol исполнения UniPol 2020-Т
|
Идентификационные данные (признаки) |
Значение | |
|
Наименование программного обеспечения |
Aquisys 3 | |
|
Номер версии (идентификационный номер) ПО |
Внешнее ПО |
Встроенное ПО |
|
не ниже P701 v1.0 rev2111 var0 |
не ниже P501 v1.0 rev4 var0 | |
Знак утверждения типа
Знак утверждения типананосится на заднюю панель поляриметра в виде наклейки на маркировочную табличку согласно рисункам 5, 6, 7 и на верхнюю часть титульного листа Руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измерений
Приказ Росстандарта от 20 октября 2022 г. № 2652 «Об утверждении государственной поверочной схемы для средств измерений угла вращения плоскости поляризации»;
Стандарт предприятия Schmidt + Haensch GmbH & Co.
ПравообладательSchmidt + Haensch GmbH & Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Изготовитель
Schmidt + Haensch GmbH & Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)
Адрес: 117418, г.Москва, Нахимовский пр-кт, д. 31
Телефон: +7 (495) 544-00-00, +7 (499) 129-19-11
Факс: +7 (499) 124-99-96
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Schmidt + Haensch GmbH & Co., Германия
Адрес: WaldstraBe 80/81 D-13403, Berlin, Germany
Телефон: +49 30 / 41 70 72-0
E-mail: sales@schmidt-haensch.de
Поляриметры состоят из следующих основных узлов: источник света (светодиод), интерференционный светофильтр, поляризатор, фокусирующая оптическая система, измерительная камера, анализатор, модулятор Фарадея, приемник излучения, а также система электропитания.
Принцип действия поляриметров основан на сканировании угла вращения плоскости поляризации и преобразовании электрического сигнала с представлением полученного результата в цифровой форме.
К данному типу поляриметров относятся поляриметры модификаций Polartronic V, UniPol и VariPol. Модификация Polartronic V выпускается в двух исполнениях Polartronic V201 и Polartronic V202; модификация UniPol выпускается в двух исполнениях UniPol 2020 с ЖК дисплем и UniPol 2020-Т с LCD дисплеем; модификация VariPol - в двух исполнениях VariPol B, VariPol C, отличающихся метрологическими характеристиками и конструктивным исполнением.
Поляриметры исполнения Polartronic V201 позволяют проводить измерения на одной длине волны 589 нм. Поляриметры исполнения Polartronic V202 позволяют проводить измерения на двух длинах волн, первая 589 нм. Вторая длина волны может быть выбрана заказчиком из ряда: 405, 435, 546, 578, 633, 882 нм.
Поляриметры модификации UniPol позволяют проводить измерения на одной длине волны 589 нм.
Поляриметры модификации VariPol в зависимости от заказа позволяют проводить измерения на одной длине волны 589 нм или двух длинах волн. Вторая длина волны может быть выбрана заказчиком из ряда: 365, 405, 436, 546, 578 нм.
Конструктивно все поляриметры выполнены в виде моноблока, поляриметры модификаций Polartronic V, VariPol и модификации UniPol исполнения UniPol 2020-T имеют возможность подключения к моноблоку сенсорного дисплея.
Результат измерений угла вращения плоскости поляризации или градусы международной сахарной шкалы оптически активного образца может выводиться на встроенный LCD дисплей, либо на съемный цветной сенсорный дисплей или монитор подключенного к поляриметру ПК.
Применяются при нормальных условиях в лабораториях.
Нанесение знака поверки на средство измерений не предусмотрено.
Серийный номер, идентифицирующий каждый экземпляр средства измерений, наносится типографским способом на самоклеящуюся табличку и имеет цифровое обозначение.
Общий вид модификаций поляриметров представлен на рисунках 1-4.
Примеры шильдиков поляриметров с указанием модификации, серийного номера и места нанесения знака утверждения типа представлены на рисунках 5-7.

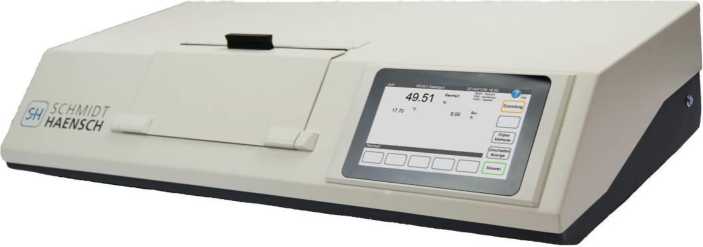

Рисунок 1 - Общий вид поляриметров модификации Polartronic V

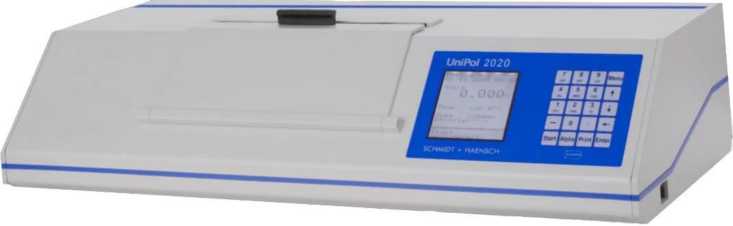

Рисунок 2 - Общий вид поляриметров модификации UniPol исполнения UniPol 2020

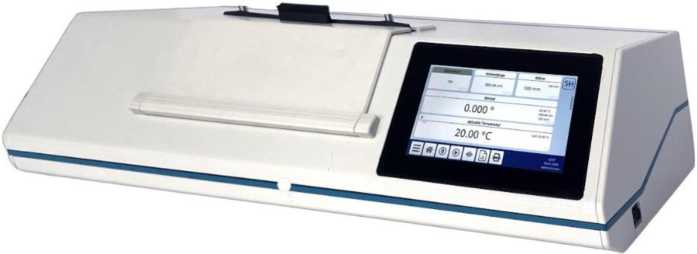

Рисунок 3 - Общий вид поляриметров модификации UniPol исполнения UniPol 2020-T

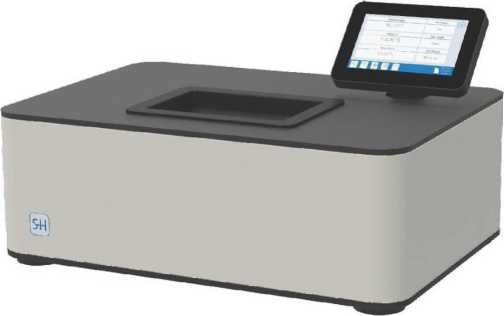

Рисунок 4 - Общий вид поляриметров модификации VariPol
