Сведения о средстве измерений: 87710-22 Терморегистраторы многократного применения

Номер по Госреестру СИ: 87710-22
87710-22 Терморегистраторы многократного применения
(LIBERO)

Назначение средства измерений:
Терморегистраторы многократного применения LIBERO (далее по тексту -терморегистраторы или логгеры) предназначены для измерений, регистрации и мониторинга температуры и относительной влажности окружающей среды.

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 1

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 1

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 2

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 2

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 3

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 3

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 4

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 4

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 5

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 5

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 6

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 6

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 7

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 7

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 8

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 8

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 9

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 9

Внешний вид. Терморегистраторы многократного применения, http://oei-analitika.ru рисунок № 10

Внешний вид.
Терморегистраторы многократного применения
Рисунок № 10

Общие сведения

Дата публикации - 20.12.2022
Срок свидетельства - 19.12.2027
Номер записи - 189721
ID в реестре СИ - 1404587
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 2 года; 1 год - для терморегистраторов моделей CH, GH при использовании измерительного канала относительной влажности
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

модели W/WSI, модели CL, модели CH, модели CE, W/WSI, LIBERO CE,

Производитель

Изготовитель - ELPRO-BUCHS AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

V_5 Кто поверит (по группе СИ)

Отчет "Подбор поверителей по группе средств измерений измерений" позволяет быстро найти организации, специализирующиеся поверкой СИ определенной группы. Каталог содержит Более 900 групп СИ.

Для запуска отчета достаточно выбрать из списка интересующую группу СИ и нажать кнопку "Показать организации-поверители".

В результатах поиска будет отображена таблица, содержащая информацию об организациях, проводивших поверку, их статус (подвед РСТ или нет), модификации типов СИ, общее количество поверок и количество поверок, сделанных в текущем году.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 39
Выдано извещений - 0
Кол-во периодических поверок - 4
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№3208 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)

Наличие аналогов СИ: Терморегистраторы многократного применения (LIBERO)

ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель	ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель
87710-22 Терморегистраторы многократного применения (LIBERO) ELPRO-BUCHS AG (ШВЕЙЦАРИЯ )	76548-19 Системы автоматизированные измерительные (ТЕСТ-2602-02) ООО "VXI-Системы" (РОССИЯ г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 1)
87710-22 Терморегистраторы многократного применения (LIBERO) ELPRO-BUCHS AG (ШВЕЙЦАРИЯ )	78792-20 Тестеры оптические (ТОПАЗ-7000) ООО "НПК "СвязьСервис" (РОССИЯ г.С.-Петербург)

Все средства измерений ООО "НПК "СвязьСервис"

№ в реестре cрок св-ва	Наименование СИ, обозначение, изголовитель	ОТ, МП	МПИ
87599-22 12.12.2027	Терморегистраторы однократного применения, LIBERO ELPRO-BUCHS AG (ШВЕЙЦАРИЯ )	ОТ МП	Первичная поверка до ввода в эксплуатацию
87710-22 19.12.2027	Терморегистраторы многократного применения, LIBERO ELPRO-BUCHS AG (ШВЕЙЦАРИЯ )	ОТ МП	2 года; 1 год - для терморегистраторов моделей CH, GH при использовании измерительного канала относительной влажности

IS_2 Поверки, типы СИ, производители по группам СИ и группам стран

Отчет IS_2 представляет собой инструмент, позволяющий получить подробную информацию о соотношении между импортными и отечественными типами СИ в рамках конкретной группы СИ (более 10 тыс. групп). Отчет позволяет оперативно выделить лидеров рынка в конкретной группе СИ, оценить конкурентов, объем поверок и подобрать аналоги из утвержденных типов СИ.
Для построения отчета необходимо выбрать интересующую группу средств измерений (или несколько групп СИ), год поиска и нажать кнопку "Далее". Результаты обработки данных представлены таблицей и тремя графиками.

Таблица содержит 3 колонки (отечественные, импортные и недружественные типы СИ). По каждому типу СИ приведены номер в гос. реестре с ссылкой, наименование типа, фирма-производитель, страна, а также, кол-во поверок, выполненных в указанном году. В конце таблице приводится сводная статистика по общему количеству СИ, попавших в каждую из колонок, количеству уникальных производителей и суммарное количество поверок.

В конце отчета приводится 3 интерактивных графика в виде круговых диаграмм, визуализирующих результаты, представленные в таблице. Графики имеют возможность масштабирования и экспорта данных в Exel.

Стоимость 200 руб. или по подписке

Кто поверяет Тестеры оптические (ТОПАЗ-7000)

Наименование организации	Cтатус	Поверенные модификации	Кол-во поверок	Поверок в 2024 году	Первичных поверок	Периодических поверок	Для юриков	Для юриков первичные	Для юриков периодические
ООО "ДИКСИОН" (РОСС RU.0001.310389)		W/WSI	5		5	0	5	5	0
ФГБУ "ВНИИМС" (RA.RU.311493)	РСТ	модели CE модели W/WSI модели CH модели CL	30	1	30	0	30	30	0
ООО «ПРОММАШ ТЕСТ МЕТРОЛОГИЯ» (RA.RU.313740)		LIBERO CE	4		0	4	4	0	4

Стоимость поверки Тестеры оптические (ТОПАЗ-7000)

Организация, регион	Стоимость, руб	Средняя стоимость

Программное обеспечение

Программное обеспечение (ПО) терморегистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.

Метрологически значимым является только встроенное ПО. Встроенное ПО терморегистратора находится в памяти запоминающего устройства (далее по тексту - ПЗУ) микроконтроллера и не доступно для внешнего воздействия (изменения).

Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» для встроенного ПО и «средний» для внешнего ПО в соответствии с рекомендацией по метрологии Р 50.2.077-2014.

Таблица 1

Идентификационные данные (признаки)	Значение
Идентификационное наименование ПО	firmware
Номер версии (идентификационный номер) ПО, не ниже	1.7.0
Цифровой идентификатор программного обеспечения	отсутствует

Автономное (внешнее) ПО liberoCONFIG устанавливается на компьютер и применяется для настройки таких параметров как: интервал между измерениями, длительность записи и время задержки начала измерений («отложенный» старт), количество пороговых значений и др.

Автономное (внешнее) ПО elproVIEWER устанавливается на компьютер и применяется для обработки информации в отчетном файле формата «.pdf» терморегистраторов.

Автономное (внешнее) ПО LIBEROCxBLE реализовано в виде приложения и доступно для скачивания (Android и iOS) и позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.

Знак утверждения типа

наносится на титульный лист Руководства по эксплуатации на терморегистраторы типографским способом.

Лист № 11

Всего листов 12

Сведения о методиках измерений

Сведения о методиках (методах) измерений приведены в разделе 3.3 Руководства по эксплуатации.

Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к терморегистраторам многократного применения LIBERO

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;

ГОСТ 8.547-2009 ГСИ. Государственная поверочная схема для средств измерений влажности газов;

Стандарт предприятия на терморегистраторы многократного применения LIBERO фирмы-изготовителя ELPRO-BUCHS AG, Швейцария.

Правообладатель

ELPRO-BUCHS AG, Швейцария Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050

E-mail: online@elpro.com

Web-сайт: www.elpro.com

Изготовитель

ELPRO-BUCHS AG, Швейцария Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050
E-mail: online@elpro.com
Web-сайт: www.elpro.com

Испытательный центр

Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77; (495) 437-56-66
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru

Правообладатель

ELPRO-BUCHS AG, Швейцария Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050
E-mail: online@elpro.com
Web-сайт: www.elpro.com

Принцип действия измерителей основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных (или внешних) первичных преобразователей (датчиков) температуры и относительной влажности.

Каждый измеритель представляет собой автономный программируемый самописец (логгер), фиксирующий температуру и относительную влажность (только для моделей CH, GH) в течение заданного пользователем временного интервала и длительности записи. Терморегистраторы позволяют установить пороговые значения, при нарушении которых выдается сигнал «ТРЕВОГА».

Терморегистраторы многократного применения LIBERO изготавливаются следующих моделей: CE, CH, CL, GE, GF, GH, GL, W/WSI. Модели терморегистраторов различаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.

Для терморегистраторов моделей CE, CH, CL, W/WSI запись новых установочных параметров, производится с помощью персонального компьютера с установленным ПО liberoCONFIG. Считывание информации, накопленной в терморегистраторах, производится c помощью файла формата «.pdf», сформированного при его подключении к персональному компьютеру. Для моделей CE, CH, CL доступно считывание по беспроводному интерфейсу Bluetooth на гаджет пользователя для дальнейшего хранения и визуализации данных с помощью приложения LIBEROCxBLE.

Приложение LIBEROCxBLE позволяет управлять состоянием логгеров в части изменения их установочных параметров, контролировать текущие значения измеренных величин, а также выполнять их онлайн-визуализацию и экспорт для дальнейшей обработки.

Для терморегистраторов моделей GE, GF, GH, GL запись новых установочных параметров, а также считывание накопленной информации возможно самим пользователем с помощью удаленного сервера (web.elpro.cloud) с установленным программным обеспечением, доступ на который обеспечивается индивидуальным паролем.

Обработка информации в отчетном файле формата «.pdf» терморегистраторов многократного применения LIBERO производится с помощью ПО elproVIEWER.

Терморегистраторы моделей CE, CL, GF, GL конструктивно выполнены в виде компактного моноблока из пластика со встроенным (модели CL, GF, GL) или внешним подключаемым датчиком температуры (модель CE). Терморегистраторы моделей CH, GH конструктивно выполнены в виде компактного моноблока из пластика со встроенным датчиком температуры и относительной влажности. Терморегистраторы модели GE конструктивно выполнены в виде компактного моноблока из пластика со встроенным и внешним подключаемым датчиком температуры.

На лицевой стороне терморегистраторов расположены жидкокристаллический дисплей, кнопки управления и светодиодные индикаторы(в зависимости от модели). Модели CE, CH, CL,W/WSI оснащены USB-разъемом для подключения к персональному компьютеру.

Внешние подключаемые датчики изготавливаются следующих моделей: PRO_PT100_ST100D4_PTFE1_M8, PRO_PT100_ST100D4_PTFE2.65_M8,

PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8,

PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO.

Терморегистраторы модели W/WSI состоят из считывающей станции (W) и сенсора (WSI) со встроенным датчиком температуры. Конструктивно считывающая станция выполнена в виде компактного моноблока из пластика. На лицевой стороне терморегистраторов расположены жидкокристаллический дисплей, кнопки управления и светодиодные индикаторы. На оборотной стороне имеется выносной USB-разъемом для подключения к персональному компьютеру. Сенсор конструктивно выполнен в виде круглого моноблока из пластика, на лицевой стороне которого расположены светодиодные индикаторы.

Цветовая гамма этикеток терморегистраторов может быть изменена по решению Изготовителя в одностороннем порядке.

На рисунках 1-11 представлены фотографии общего вида терморегистраторов и внешних

датчиков.

Внешний вид. Тестеры оптические (ТОПАЗ-7000), http://oei-analitika.ru

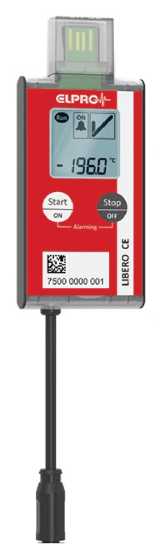

Рисунок 1 - Общий вид терморегистраторов многократного применения LIBERO модели CE

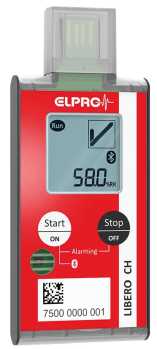

Рисунок 2 - Общий вид терморегистраторов многократного применения LIBERO модели CH

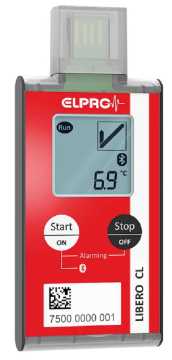

Рисунок 3 - Общий вид терморегистраторов многократного применения LIBERO модели CL

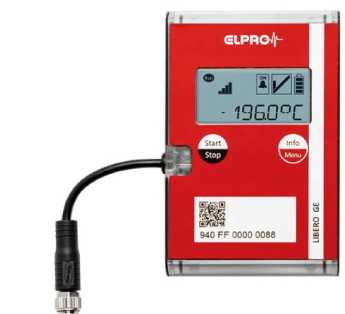

Рисунок 4 - Общий вид

терморегистраторов многократного применения

LIBERO модели GE

Рисунок 5 - Общий вид

терморегистраторов многократного применения

LIBERO модели GL

Рисунок 6 - Общий вид

терморегистраторов многократного применения

LIBERO модели GH

Рисунок 7 - Общий вид терморегистраторов многократного применения LIBERO модели GF

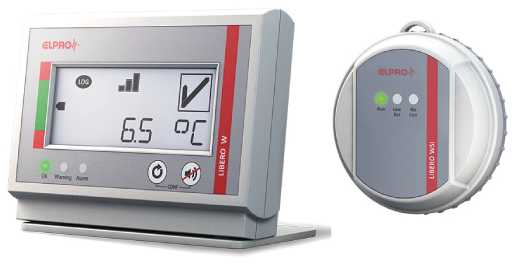

Рисунок 8 - Общий вид терморегистраторов многократного применения LIBERO модели

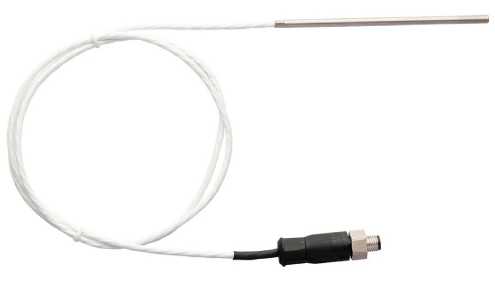

Рисунок 9 - Общий вид внешнего датчика модели

PRO_PT100_ST100D4_PTFE1_M8

PRO_PT100_ST100D4_PTFE2.65_M8

W/WSI

Рисунок 10 - Общий вид внешнего датчика модели PRO_PT100_P20D5_PLA1_M8 PRO_PT100_P20D5_PLA2.65_M8

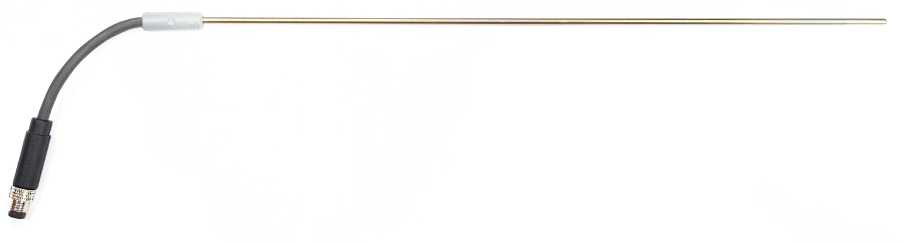

Рисунок 11 - Общий вид внешнего датчика модели PRO_PT100_ST300D3_M8_CRYO

PRO_PT100_ST350D3_M8_CRYO

Пломбирование терморегистраторов не предусмотрено. Заводской номер наносится в виде наклейки на лицевой стороне корпуса терморегистраторов (для моделей CE, CH, CL, GE, GF, GH, GL) и с оборотной стороны (для модели W/WSI) (рисунок 12). Конструкция терморегистраторов не предусматривает нанесение знака поверки на средство измерений.

Место нанесения

Switzerland www.elpro.c

Set LIBERO W/WSI

ID: 81007006/83015654

Contains FCC ID: S9NSPBTLERF Contains IC: 8976C-SPBTLERF

заводс кого

номера

LIBERO W

Рисунок 12 - Место нанесения заводского номера

Таблица 14 -

Наименование	Обозначение	Количество
Терморегистратор многократного применения (модель в соответствии с заказом)	LIBERO	В соответствии с заказом (минимальное количество 1 шт.)
Элемент питания типа «ААА» (только для модели W/WSI)	-	5 шт.⁽*⁾
Внешний датчик (модель в соответствии с заказом) (только для моделей CE, GE)	-	1 шт.⁽*⁾
Руководство по эксплуатации (на русском языке)	-	1 экз.
Примечания: ^(*) - в соответствии с количеством терморегистраторов в заказе.

Метрологические характеристики регистраторов приведены в таблицах 2-8.

Таблица 2 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели CE

Наименование характеристики	Значение
Диапазон измерений температуры (в зависимости от модификации внешнего датчика), °C: - PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO - PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8 - PRO_PT100_ST100D4_PTFE1_M8, PRO PT 100 ST 100D4 PTFE2.65 M8	от -196 до +200 от -50 до +105 от -90 до +250
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,4 (от -196 до -100 °C включ.) ±1,0 (св. -100 до -50 °C включ.) ±0,4 (св. -50 до -10 °C включ.) ±0,3 (св. -10 до +25 °C включ.) ±0,5 (св. +25 до +100 °C включ.) ±0,7 (св. +100 до +200 °C включ.) ±1,1 (св. +200 °C)
Разрешающая способность при измерении температуры, °C	0,1

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Разрешающая способность при измерении температуры, °C	0,1

Таблица 4 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели CH

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±0,4
Разрешающая способность при измерении температуры, °C	0,1
Диапазон измерений (показаний) относительной влажности, %	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (при температуре окружающей среды от +5 до +70 °С)	±2,5 (от 0 до 90 % включ.) ±3,5 (св. 90 %)
Разрешающая способность при измерении относительной влажности, %	0,1

Наименование характеристики	Значение
Диапазон измерений температуры внутренним датчиком, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры внутренним датчиком, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Диапазон измерений температуры внешним датчиком (в зависимости от модификации внешнего датчика), °C: - PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO -PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8 - PRO_PT100_ST100D4_PTFE1_M8, PRO PT 100 ST 100D4 PTFE2.65 M8	от -196 до +200 от -50 до +105 от -90 до +250
Пределы допускаемой абсолютной погрешности при измерении температуры внешним датчиком, °C	±1,4 (от -196 до -100 °C включ.) ±1,0 (св. -100 до -50 °C включ.) ±0,4 (св. -50 до -10 °C включ.) ±0,3 (св. -10 до +25 °C включ.) ±0,5 (св. +25 до +100 °C включ.) ±0,7 (св. +100 до +200 °C включ.) ±1,1 (св. +200 °C)
Разрешающая способность при измерении температуры, °C	0,1

Таблица 6 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели GL

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Разрешающая способность при измерении температуры, °C	0,1

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -30 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -30 до -20 °C включ.) ±0,5 (св. -20 до 0 °C включ.) ±0,4 (св. 0 до +65 °C включ.) ±0,5 (св. +65 до +70 °C включ.)
Разрешающая способность при измерении температуры, °C	0,1
Диапазон измерений (показаний) относительной влажности, %	от 5 до 95 (от 0 до 100)
Пределы допускаемой абсолютной погрешности при измерении относительной влажности в зависимости от диапазона измерений, % (при температуре окружающей среды от +5 до +70 °)	±2,5 (от 0 до 90 % включ.) ±3,5 (св. 90 %)
Разрешающая способность при измерении относительной влажности, %	0,1

Таблица 8 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели GF

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -40 до +70
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -40 до -20 °C не включ.) ±0,5 (от -20 до 0 °C не включ.) ±0,4 (от 0 до +65 °C включ.) ±0,5 (св. +65 °C)
Разрешающая способность при измерении температуры, °C	0,1

Таблица 9 - Метрологические характеристики терморегистраторов многократного применения

LIBERO модели W/WSI

Наименование характеристики	Значение
Диапазон измерений температуры, °C	от -35 до +50
Пределы допускаемой абсолютной погрешности при измерении температуры, °C	±1,0 (от -35 до -10 °C включ.) ±0,5 (св. -10 до 0 °C включ.) ±0,4 (св. 0 до +25 °C включ.) ±0,8 (св. +25 °C)
Разрешающая способность при измерении температуры, °C	0,1

Основные технические характеристики терморегистраторов приведены в таблицах 10-13.

Таблица 10 - Основные технические характеристики терморегистраторов многократного применения LIBERO моделей CE, CL, CH

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин	от 1 до 1440
Напряжение питания постоянного тока, В	3 (незаменяемый элемент питания)
Г абаритные размеры (длина х ширина х высота), не более, мм	95x41x11
Масса, не более, г	44
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -30 до +70 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	10176
Средний срок службы, лет, не менее	3

Таблица 11 - Основные технические характеристики терморегистраторов многократного применения LIBERO моделей GE, GF, GH, GL

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин	15, 30, 45, 60
Напряжение питания постоянного тока, В	3 (незаменяемый элемент питания)
Г абаритные размеры (длина х ширина х высота), не более, мм	100x65x19
Масса, не более, г	125
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от -30 до +70 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	10176
Средний срок службы, лет, не менее	3

Наименование характеристики	Значение
Программируемый интервал между измерениями, мин	от 1 до 1440
Напряжение питания постоянного тока, В: - считывающая станция (W) - сенсор (W SI)	4,5 (три элемента типа «ААА») 3,0 (два элемента типа «ААА»)
Габаритные размеры считывающей станции (W) (длина х ширина х высота), не более, мм	115x83x27
Масса считывающей станции (W), не более, г	195
Габаритные размеры сенсора (WSI) (диаметр х высота), не более, мм	73x17
Масса сенсора (W SI), не более, г	17
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более	от 0 до +50 (считывающая станция) от -35 до +50 (сенсор) 95 (без конденсации)
Средняя наработка до отказа, ч, не менее	40000
Средний срок службы, лет, не менее	5

Таблица 13 - Основные технические характеристики внешних датчиков

Наименование характеристики	Значение
Г абаритные размеры зонда (диаметр х длина), не более, мм: - PRO_PT100_ST300D3_M8_CRYO	3x300
- PRO_PT100_ST350D3_M8_CRYO	3x350
- PRO_PT100_P20D5_PLA1_M8, PRO_PT100_P20D5_PLA2.65_M8	5x20
- PRO_PT100_ST100D4_PTFE1_M8, PRO PT 100 ST 100D4 PTFE2.65 M8	4x100
Г абаритные размеры соединительного кабеля (диаметр х длина), не более, мм: - PRO_PT100_ST300D3_M8_CRYO, PRO_PT100_ST350D3_M8_CRYO	4x50
- PRO_PT100_P20D5_PLA1_M8	4x1000
- PRO_PT100_P20D5_PLA2.65_M8	4x2650
- PRO_PT100_ST100D4_PTFE1_M8	3,5x1000
- PRO PT100 ST100D4 PTFE2.65 M8	3,5x2650

Техническая поддержка
