Номер по Госреестру СИ: 87599-22
87599-22 Терморегистраторы однократного применения
(LIBERO)
Назначение средства измерений:
Терморегистраторы однократного применения LIBERO (далее по тексту -терморегистраторы) предназначены для измерений, регистрации и мониторинга температуры окружающей среды.
Внешний вид.
Терморегистраторы однократного применения
Рисунок № 1
Внешний вид.
Терморегистраторы однократного применения
Рисунок № 2
Внешний вид.
Терморегистраторы однократного применения
Рисунок № 3
Внешний вид.
Терморегистраторы однократного применения
Рисунок № 4
Внешний вид.
Терморегистраторы однократного применения
Рисунок № 5
Внешний вид.
Терморегистраторы однократного применения
Рисунок № 6
Общие сведения
Дата публикации - 13.12.2022
Срок свидетельства - 12.12.2027
Номер записи - 189600
ID в реестре СИ - 1404379
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - Первичная поверка до ввода в эксплуатацию
Наличие периодической поверки - Нет
Методика поверки
Модификации СИ
модели CS,
Производитель
Изготовитель - ELPRO-BUCHS AG
Страна - ШВЕЙЦАРИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -
Основное назначение отчета "V_16. Количество поверок СИ по годам и странам" дать представление по объёмам поверок, приходящимся на те или иные страны в динамике по годам.
Отчет состоит из 4 столбчатых диаграмм и таблицы, разнесённых по информационным блокам. Графики являются интерактивными с возможностью масштабирования и экспорта в сторонние программы. Таблица обладает функциями поиска и сортировки по любой из колонок.
Диаграмма "Кол-во поверок по годам" содержит данные по поверкам начиная с 2010 г. по настоящее время.
Столбчатые диаграммы "Кол-во поверок отечественных и импортных средств измерений по годам" (в штуках и процентах) отображают данные по поверкам начиная с 2010г. по настоящее время с разнесением поверок по отечественным и импортным производителям СИ.
На графике "Кол-во поверок СИ по странам и годам" приводится подробная информация по распределению поверок между странами в динамике по годам, начиная с 2010 года. При этом, количество отображаемых стран превышает 70 шт., а ежегодное количество поверок после 2020 года - превышает 80 млн. в год.
В завершении отчета приведена сводная таблица с данными для возможности самостоятельной обработки информации. В таблице представлены следующие поля:
- год
- страна
- кол-во поверок
Статистика
Кол-во поверок - 1000
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3141 от 2022.12.12 ПРИКАЗ_Об утверждении типов средств измерений (17)
Наличие аналогов СИ: Терморегистраторы однократного применения (LIBERO)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений ELPRO-BUCHS AG
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
87599-22 12.12.2027 |
Терморегистраторы однократного применения, LIBERO ELPRO-BUCHS AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
Первичная поверка до ввода в эксплуатацию |
|
87710-22 19.12.2027 |
Терморегистраторы многократного применения, LIBERO ELPRO-BUCHS AG (ШВЕЙЦАРИЯ ) |
ОТ МП |
2 года; 1 год - для терморегистраторов моделей CH, GH при использовании измерительного канала относительной влажности |
Справочник изготовителей СИ реестра утвержденных типов СИ ФГИС «АРШИН» составлен по данным из реестра "Утверждённые типы средств измерений" ФГИС АРШИН и содержит сведения о производителях средств измерений.
Справочник содержит более 20 тысяч записей и постоянно пополняется. Описание по каждому из производителей СИ состоит из следующих полей: страны, наименования населенного пункта (область, город) и наименования организации.
Кто поверяет Терморегистраторы однократного применения (LIBERO)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФГБУ "ВНИИМС" (RA.RU.311493) | РСТ | 1000 | 1000 | 0 | 0 | 1000 | 1000 | 0 |
Стоимость поверки Терморегистраторы однократного применения (LIBERO)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение (ПО) терморегистраторов предназначено для обеспечения их работы и состоит из двух частей: встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО. Встроенное ПО терморегистратора находится в памяти запоминающего устройства (далее по тексту - ПЗУ) микроконтроллера и не доступно для внешнего воздействия (изменения).
В соответствии с п.4.3 рекомендации по метрологии Р 50.2.077-2014 уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий».
Идентификационные данные встроенного ПО терморегистраторов представлены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.7.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное (внешнее) ПО liberoCONFIG устанавливается на компьютер и применяется для настройки таких параметров как: интервал между измерениями, длительность записи и время задержки начала измерений («отложенный» старт), количество пороговых значений и др.
Автономное (внешнее) ПО elproVIEWER устанавливается на компьютер и применяется для обработки информации в отчетном файле формата «.pdf» терморегистраторов.
Автономное (внешнее) ПО LIBERO ITS реализовано в виде приложения и доступно для скачивания (Android и iOS) и позволяет считывать накопленную информацию терморегистраторов модели ITS.
Знак утверждения типа
Знак утверждения типананосится на титульный лист Руководства по эксплуатации типографским способом.
Лист № 6
Всего листов 7
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 3.3 Руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к терморегистраторам однократного применения LIBEROГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры;
Стандарт предприятия на терморегистраторы однократного применения LIBERO, разработанный фирмой «ELPRO-BUCHS AG», Швейцария.
ПравообладательELPRO-BUCHS AG, Швейцария Адрес: Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050
E-mail: online@elpro.com
Web-сайт: www.elpro.com
Изготовитель
ELPRO-BUCHS AG, Швейцария Адрес: Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050E-mail: online@elpro.com
Web-сайт: www.elpro.com
Испытательный центр
Федеральное государственное бюджетное учреждение «Всероссийский научноисследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)ИНН 9729315781
Адрес: 119361, г. Москва, вн. тер. г. муниципальный округ Очаково-Матвеевское, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / (495) 437-56-66;
E-mail: office@vniims.ru
Web-сайт: www.vniims.ru
Правообладатель
ELPRO-BUCHS AG, Швейцария Адрес: Langaeulistrasse 45 9470 Buchs SG, Switzerland +86-755-25738050E-mail: online@elpro.com
Web-сайт: www.elpro.com
Принцип действия терморегистраторов основан на измерении и преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от встроенных первичных преобразователей (датчиков) температуры.
Каждый терморегистратор представляет собой автономный программируемый самописец (логгер), фиксирующий температуру в течение заданного пользователем временного интервала и длительности записи. Терморегистраторы позволяют установить пороговые значения, при нарушении которых выдается сигнал «ТРЕВОГА». После однократного мониторинга температурного режима, терморегистраторы дальнейшей эксплуатации не подлежат.
Терморегистраторы однократного применения LIBERO изготавливаются следующих моделей: CB, CS, CD, CI, GS, ITS. Модели терморегистраторов различаются друг от друга по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
Для терморегистраторов моделей CB, CS, CD, CI запись новых установочных параметров, производится с помощью персонального компьютера с установленным ПО liberoCONFIG. Считывание информации, накопленной в терморегистраторах, производится c помощью файла формата «.pdf», сформированного при его подключении к персональному компьютеру.
Для терморегистраторов модели GS запись новых установочных параметров, а также считывание накопленной информации возможно самим пользователем с помощью удаленного сервера (web.elpro.cloud) с установленным программным обеспечением, доступ на который обеспечивается индивидуальным паролем.
Для терморегистраторов модели ITS запись новых установочных параметров производится при выпуске на заводе-изготовителе. Считывание информации, накопленной в терморегистраторах модели ITS, производится c помощью файла формата «.pdf», сформированного с помощью приложения LIBERO ITS.
Обработка информации в отчетном файле формата «.pdf» терморегистраторов однократного применения LIBERO производится с помощью ПО elproVIEWER (кроме модели ITS).
Терморегистраторы однократного применения LIBERO конструктивно выполнены в виде компактного моноблока из пластика со встроенным датчиком температуры. На лицевой стороне терморегистраторов моделей CB, CS, CD, CI, GS расположены жидкокристаллический дисплей, кнопки управления и светодиодные индикаторы. Модели CB, CS, CD, CI оснащены USB-разъемом для подключения к персональному компьютеру.
На лицевой стороне терморегистраторов модели ITS расположены светодиодные индикаторы и вкладыш для активации терморегистратора. Цветовая гамма этикеток терморегистраторов может быть изменена по решению Изготовителя в одностороннем порядке.
На рисунках 1-6 представлены фотографии общего вида терморегистраторов.
Место нанесения заводского номера
Рисунок 2 - Общий вид терморегистраторов однократного применения

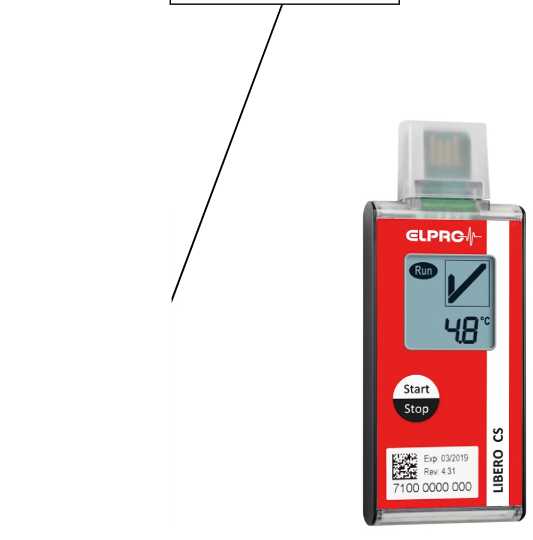

LIBERO модели CS
Рисунок 1 - Общий вид терморегистраторов однократного применения

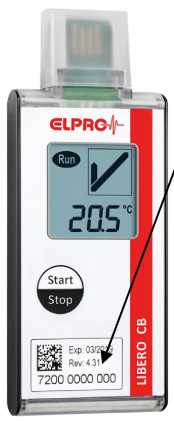

LIBERO модели CB
Рисунок 3 - Общий вид
терморегистраторов
однократного применения

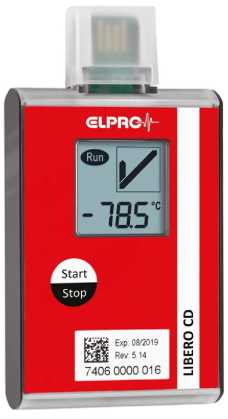

LIBERO модели CD
Рисунок 4 - Общий вид терморегистраторов однократного применения
LIBERO модели CI
Рисунок 5 - Общий вид терморегистраторов однократного применения
LIBERO модели GS
Рисунок 6 - Общий вид терморегистраторов однократного применения

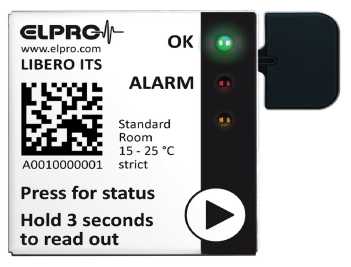

LIBERO модели ITS
Пломбирование терморегистраторов не предусмотрено. Заводской номер наносится в виде наклейки на лицевой стороне корпуса терморегистраторов. Конструкция терморегистраторов не предусматривает нанесение знака поверки на средство измерений.
