Номер по Госреестру СИ: 87699-22
87699-22 Установка поверочная массовая передвижная
(Обозначение отсутствует)
Назначение средства измерений:
Установка поверочная массовая передвижная (далее - установка) предназначена для измерений, воспроизведения, хранения и передачи единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы и/или объема жидкости в потоке, массового и/или объемного расходов жидкости.
Внешний вид.
Установка поверочная массовая передвижная
Рисунок № 1
Внешний вид.
Установка поверочная массовая передвижная
Рисунок № 2
Внешний вид.
Установка поверочная массовая передвижная
Рисунок № 3
Общие сведения
Дата публикации - 20.12.2022
Срок свидетельства -
Номер записи - 189710
ID в реестре СИ - 1404576
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Отчет помогает подобрать поверки с истекающими сроками в заданном интервале по региону, области измерений и наименованиям владельцев.
Статистика
Кол-во поверок - 2
Выдано извещений - 0
Кол-во периодических поверок - 1
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№3208 от 2022.12.19 ПРИКАЗ_Об утверждении типов средств измерений (16)
Наличие аналогов СИ: Установка поверочная массовая передвижная (Обозначение отсутствует)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
67690-17 02.06.2027 |
Установки трубопоршневые, ТПУ Сапфир-М НГИ Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год - для передвижных; 2 года - для стационарных |
|
80127-20 |
Система измерений количества и параметров нефти сырой АО "Геотех" на пункте приема нефти при ДНС-523с Урмышлинского нефтяного месторождения АО "Татойлгаз", Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
81179-21 |
Система измерений количества и параметров нефти сырой на выходе ДНС-6 с УПСВ и КНС Котовского нефтяного месторождения, Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
3 года |
|
85096-22 |
Система измерений количества и показателей качества нефтепродуктов на линии бензина ООО "Новокуйбышевский завод масел и присадок", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
86521-22 |
Система измерений количества и параметров нефтегазоводяной смеси Черемшанского ЦДНГ АО "Булгарнефть", - Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
86668-22 |
Установка эталонная поверочная, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87181-22 |
Система измерений количества и показателей качества нефти (СИКН) на выходе ПСП "Сахалин-1", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
87699-22 |
Установка поверочная массовая передвижная, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
|
88293-23 28.02.2028 |
Установки трубопоршневые поверочные, Сапфир-М НГИ-400 Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг") (РОССИЯ г. Уфа) |
ОТ МП |
1 год - для передвижного исполнения, 2 года - для стационарного исполнения |
После предварительного распознавания графических файлов с описаниями типов СО появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Установка поверочная массовая передвижная (Обозначение отсутствует)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ВНИИР – филиал ФГУП «ВНИИМ им. Д.И.Менделеева» (RA.RU.311285) | РСТ | 2 | 1 | 1 | 0 | 2 | 1 | 1 |
Стоимость поверки Установка поверочная массовая передвижная (Обозначение отсутствует)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение установки автономное.
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений в ходе проведения юстировок, калибровок и поверок, выполнения математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов о результатах проведения калибровок и поверок средств измерений, а также управление устройствами систем регулирования, автоматизированной системы измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от несанкционированного доступа к текущим данным и параметрам настройки (индивидуальные пароли и программные средства для защиты файлов и баз данных, предупредительные сообщения об испорченной или скорректированной информации, ведение журналов действий пользователя).
Метрологические характеристики установки нормированы с учетом влияния программного обеспечения.
Программное обеспечение установки разделяется на метрологически значимую и метрологически незначимую части.
Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части программного обеспечения приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
ПО ИВК (ИнКС.425210.003) |
|
Идентификационное наименование ПО |
Abak.bex |
|
Номер версии (идентификационный номер) ПО |
1.0 |
|
Цифровой идентификатор ПО |
4069091340 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Знак утверждения типа
Знак утверждения типананосится лазерной гравировкой на маркировочную табличку, закрепленную на корпусе установки, а также в верхнюю часть по центру титульного листа руководства по эксплуатации и паспорта типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 1.4 «Устройство и принцип работы» документа «Установка поверочная массовая передвижная. Руководство по эксплуатации».
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерения массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
ПравообладательОбщество с ограниченной ответственностью «Научно-производственное предприятие «Нефтегазинжиниринг» (ООО «НПП «Нефтегазинжиниринг») ИНН 0278093583
Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Индустриальное ш., д. 55
Телефон: +7 (347) 246-16-38, факс: +7 (347) 295-92-47
Web-сайт: www.ngi-ufa.ru
E-mail: ngi@ngi-ufa.ru
Изготовитель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Нефтегазинжиниринг» (ООО «НПП «Нефтегазинжиниринг») ИНН 0278093583Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Индустриальное ш., д. 55
Телефон: +7 (347) 246-16-38, факс: +7 (347) 295-92-47
Web-сайт: www.ngi-ufa.ru
E-mail: ngi@ngi-ufa.ru
Испытательный центр
Всероссийский научно-исследовательский институт расходометрии - филиал Федерального государственного унитарного предприятия «Всероссийский научно-исследовательский институт метрологии имени Д.И.Менделеева» (ВНИИР - филиал ФГУП «ВНИИМ им. Д.И.Менделеева»)Юридический адрес: 190005, г. Санкт-Петербург, Московский пр., д. 19 Фактический адрес: 420088, Республика Татарстан, г. Казань, ул. 2-я Азинская, д. 7 «а»
Телефон: +7(843) 272-70-62, факс: +7(843) 272-00-32
Web-сайт: www.vniir.org
E-mail: office@vniir.org
Правообладатель
Общество с ограниченной ответственностью «Научно-производственное предприятие «Нефтегазинжиниринг» (ООО «НПП «Нефтегазинжиниринг») ИНН 0278093583Адрес: 450027, Республика Башкортостан, г. Уфа, ул. Индустриальное ш., д. 55
Телефон: +7 (347) 246-16-38, факс: +7 (347) 295-92-47
Web-сайт: www.ngi-ufa.ru
E-mail: ngi@ngi-ufa.ru
Принцип действия установки основан на воспроизведении единиц массы и объема жидкости в потоке, массового и объемного расходов жидкости, создаваемых при помощи системы создания и стабилизации расхода жидкости (в состав установки не входят), системы регулирования расхода жидкости, средств измерений температуры и давления жидкости, системы управления, сбора и обработки информации и измерении расхода и количества жидкости в потоке средствами измерений.
Установка состоит из средства измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости, средств измерений температуры жидкости, избыточного давления жидкости, а также системы управления, сбора и обработки информации. В качестве средств измерений массы и объема жидкости в потоке, массового и объемного расходов жидкости в составе установки применяются расходомеры массовые Promass (регистрационный номер 68358-17). В качестве средств измерений температуры жидкости применяются датчик температуры Rosemount 644 (регистрационный номер 63889-16) и термометры ртутные стеклянные лабораторные ТЛ-4 (регистрационный номер 303-91). В качестве средств измерений давления жидкости применяются датчик давления Метран-150 (регистрационный номер 32854-13), манометры показывающие для точных измерений МПТИ (регистрационный номер 26803-11) и манометры ФТ модели ДМ8008-ВУф Кс (регистрационный номер 60168-15). Система управления, сбора и обработки информации реализована на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов «АБАК+» (регистрационный номер 52866-13). Система управления, сбора и обработки информации управляет работой установки, в автоматическом режиме собирает, обрабатывает и сравнивает полученные значения с поверяемого средства измерений и средств измерений, входящих в состав установки.

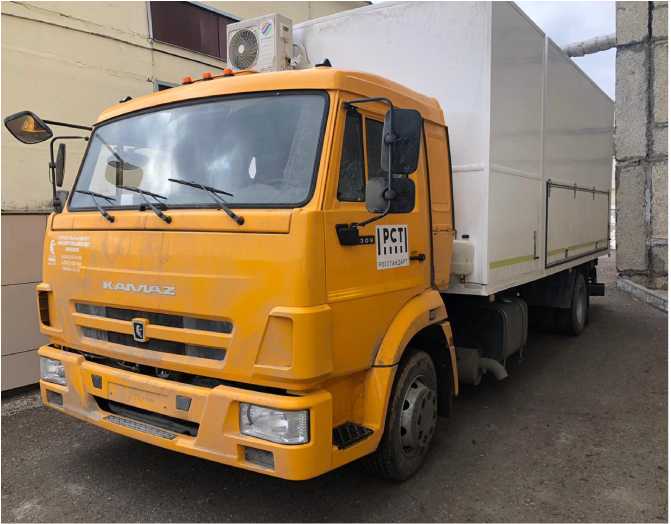

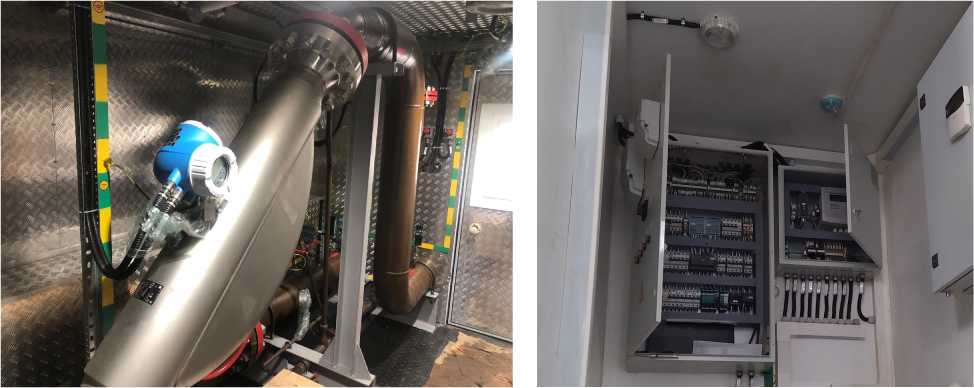

Общий вид установки представлен на рисунке 1.
А) Технологический отсек Б) Отсек для оператора
В) Отсеки, интегрированные в закрытом кузове вездеходного автотранспорта на двухосном шасси
Рисунок 1 - Общий вид установки
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.
Пломбировка установки осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения расходомеров установки, с нанесением знака поверки на пломбу.
Места пломбирования
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знаков поверки на фланцевые соединения расходомеров массовых Promass, входящих в состав установки
Заводской номер в цифровом виде наносится на маркировочную табличку, закрепленную на корпусе установки, методом лазерной гравировки.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
■—1Г"Т_1нефтегаэинжиниринг
450027, Республика Башкортостан, г.Уфа, ул.Индустриальное шоссе, 55 Телефон: +7 (347) 29 5-9 2-4 6, факс: +7 (347)295-92-47, E-mail: ngi@ngi-ufa.ru
УСТАНОВКА ПОВЕРОЧНАЯ МАССОВАЯ ПЕРЕДВИЖНАЯЕНЕ
отк
1
ЗАВОДСКОЙ НОМ ЕР № 16181 I
ДАТА ИЗГОТОВЛЕНИЯ |11.2021]
Рисунок 3 - Место нанесения знака утверждения типа и заводского номера на маркировочной табличке
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений (воспроизведения) массового и объемного расходов жидкости, т/ч (м3/ч) |
от 4 до 600 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) массы жидкости в потоке и массового расхода жидкости, % |
±0,08 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) при измерении (воспроизведении единиц) объема жидкости в потоке и объемного расхода жидкости, % |
±0,09 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
жидкость (нефть товарная по ГОСТ Р 51858-2002, нефть сырая, нефтепродукты, газовый конденсат, однофазные жидкие углеводороды, вода) |
|
Температура, °С |
от -20 до +90 |
|
Избыточное давление, МПа |
от 0,1 до 10,0 |
|
Плотность, кг/м3 |
от 600 до 1200 |
|
Вязкость, мм/с2 |
от 1 до 1500 |
|
Потребляемая мощность, В^А, не более |
9 |
Окончание таблицы 3
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более: | |
|
- длина |
9850 |
|
- ширина |
2700 |
|
- высота |
3860 |
|
Параметры электрического питания: | |
|
- напряжение питания, В |
380±38; 220±22 |
|
- частота, Г ц |
50±1 |
|
Масса, кг, не более |
21500 |
|
Условия эксплуатации: | |
|
- температура окружающего воздуха, °С |
от -40 до +50 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Средний срок службы установки, лет |
10 |
|
Средняя наработка на отказ, ч |
20000 |
