Номер по Госреестру СИ: 88293-23
88293-23 Установки трубопоршневые поверочные
(Сапфир-М НГИ-400)
Назначение средства измерений:
Установки трубопоршневые поверочные Сапфир-М НГИ-400 (далее - ТПУ) предназначены в качестве рабочего эталона для измерений, воспроизведения, хранения и передачи единицы объема жидкости в потоке при проведении исследований, испытаний, поверки и калибровки средств измерений объема жидкости в потоке и/или объемного расхода жидкости.
Внешний вид.

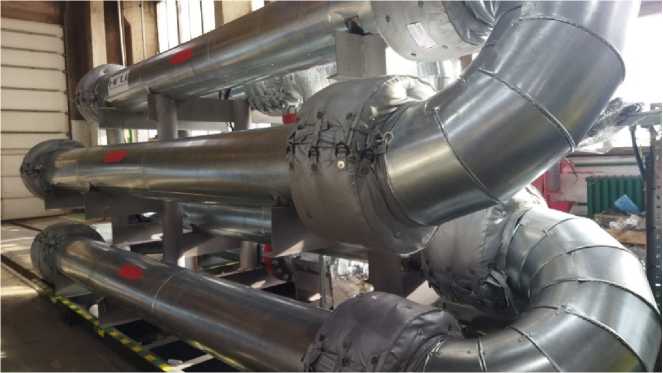

Установки трубопоршневые поверочные
Рисунок № 1
Внешний вид.
Установки трубопоршневые поверочные
Рисунок № 2
Внешний вид.
Установки трубопоршневые поверочные
Рисунок № 3
Внешний вид.
Установки трубопоршневые поверочные
Рисунок № 4
Внешний вид.
Установки трубопоршневые поверочные
Рисунок № 5
Общие сведения
Дата публикации - 28.02.2023
Срок свидетельства - 28.02.2028
Номер записи - 190373
ID в реестре СИ - 1406044
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год - для передвижного исполнения, 2 года - для стационарного исполнения
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Нефтегазинжиниринг" (ООО "НПП "Нефтегазинжиниринг")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№406 от 2023.02.28 ПРИКАЗ_Об утверждении типов средств измерений (15)
Наличие аналогов СИ: Установки трубопоршневые поверочные (Сапфир-М НГИ-400)
