Номер по Госреестру СИ: 87366-22
87366-22 Устройство весоизмерительное
(УВ-3500)
Назначение средства измерений:
Устройство весоизмерительное УВ-3500 (далее - устройство) предназначено для измерений массы.
Внешний вид.
Устройство весоизмерительное
Рисунок № 1
Внешний вид.
Устройство весоизмерительное
Рисунок № 2
Внешний вид.
Устройство весоизмерительное
Рисунок № 3
Программное обеспечение
Программное обеспечение (далее - ПО) устройства является встроенным.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер.
Лист № 3 Всего листов 4 Конструкция СИ исключает возможность несанкционированного влияния на ПО и измерительную информацию. Для защиты от несанкционированного доступа к параметрам регулировки и настройки, а также измерительной информации используется переключатель настройки и регулировки, который находится на печатной плате внутри пломбируемого корпуса терминала.
Метрологические характеристики устройства нормированы с учетом встроенного ПО. Уровень защиты программного обеспечения «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
Идентификационные данные (признаки) |
Значение |
Идентификационное наименование ПО |
- |
Номер версии (идентификационный номер) ПО |
2.09 |
Цифровой идентификатор ПО |
- |
Знак утверждения типа
Знак утверждения типананосится на маркировочную табличку, расположенную на корпусе устройства, в соответствии с рисунком 2 и на титульный лист руководства по эксплуатации типографским способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений
приведены в разделе 2 «Использование по назначению» руководства по эксплуатации.
Нормативные и технические документы
Нормативные и технические документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 4 июля 2022 г. № 1622 «Об утверждении государственной поверочной схемы для средств измерений массы».
ПравообладательОбщество с ограниченной ответственностью «Кама»
(ООО «Кама»)
ИНН 5916031750
Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11
Телефон/факс:+7 (342) 270-00-21
E-mail: info@cbk-kama.ru
Изготовитель
Общество с ограниченной ответственностью «Кама»(ООО «Кама»)
ИНН 5916031750
Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11
Телефон/факс:+7 (342) 270-00-21
E-mail: info@cbk-kama.ru
Испытательный центр
Федеральное бюджетное учреждение «Государственный региональный центр стандартизации, метрологии и испытаний в г. Москве и Московской области» (ФБУ «Ростест-Москва»)ИНН 7727061249
Адрес: 117418, г. Москва, Нахимовский проспект, д. 31
Телефон: +7(495) 544-00-00
E-mail: info@rostest.ru
Web-сайт: www.rostest.ru
Правообладатель
Общество с ограниченной ответственностью «Кама»(ООО «Кама»)
ИНН 5916031750
Адрес: 617060, Пермский край, г. Краснокамск, Шоссейная ул., д. 11
Телефон/факс:+7 (342) 270-00-21
E-mail: info@cbk-kama.ru
Конструктивно устройство состоит из рамы, грузоприемного устройства в виде ленты -транспортера, четырех весоизмерительных тензорезисторных датчиков RLC 2000 С3 (регистрационный номер в Федеральном информационном фонде обеспечения единства измерений 55378-13) (далее - тензодатчик), соединительной коробки и весового терминала IND331.
Принцип действия устройства основан на преобразовании деформации упругих элементов тензодатчиков, возникающей под действием силы тяжести взвешиваемого объекта, в аналоговый электрический сигнал, пропорциональный его массе. Далее этот сигнал преобразуется в цифровой сигнал с помощью аналого-цифрового преобразователя (АЦП), и измеренное значение массы выводится на дисплей терминала.
Устройство имеет следующие функции:
-
- первоначальная установка нуля;
-
- полуавтоматическая установка нуля;
-
- слежение за нулем;
К устройствам данного типа относится устройство с заводским номером RU16-0509.
Заводской номер, идентифицирующий устройство, наносится на табличку в виде буквенно-цифрового обозначения.
К данному типу средства измерений относится устройство весоизмерительное УВ-3500 с заводским номером RU16-0509.
Знак поверки наносится на корпус устройства в виде оттиска поверительного клейма на свинцовую или пластиковую пломбу.
Заводской номер, идентифицирующий устройство, нанесен на маркировочной табличке в виде цифрового обозначения, состоящего из заглавных букв латинского алфавита и арабских цифр.
Общий вид средства измерений представлен на рисунке 1.
Место нанесения пломбы со знаком поверки приведено на рисунке 2.
Схема пломбировки весоизмерительного устройства от несанкционированного доступа и место нанесения знака поверки приведены на рисунке 3.

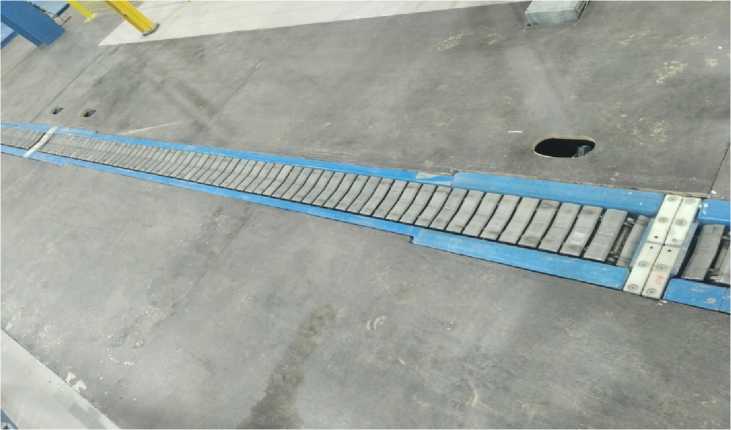

Рисунок 1 - Общий вид устройства
ОО «КАМА»
Место нанесения пломбы со знаком поверкн

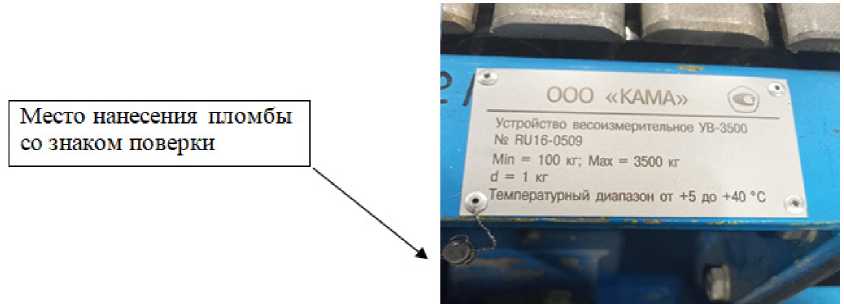

Рисунок 2 - Общий вид маркировочной таблички и место нанесения пломбы со знаком поверки в виде оттиска поверительного клейма
Устройство весоизмерительное УВ-3500 Ns RU16-0509
Min ■ 100 «г; Мах “ 3500 кг
d = 1 кг
Температурный диапазон от +5 до +40 ’С
. '' < | ||
■ > |

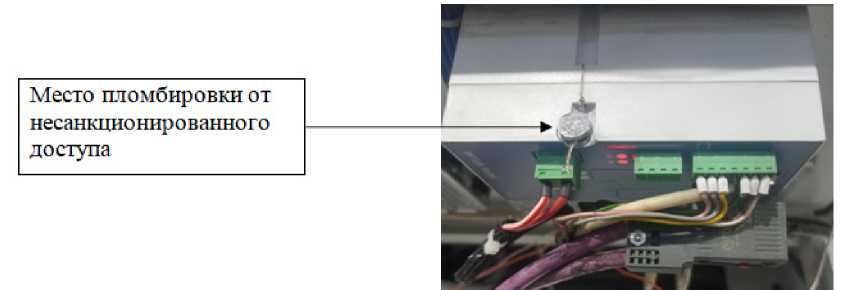

Рисунок 3 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения пломбы со знаком поверки в виде оттиска поверительного клейма
Таблица 2 - Метрологические характеристики
Наименование характеристики |
Значение |
Максимальная нагрузка, Max, кг |
3500 |
Минимальная нагрузка, Min, кг |
100 |
Действительная цена деления шкалы (d), кг |
1 |
Поверочный интервал (e), кг |
1 |
Пределы допускаемой абсолютной погрешности (mpe) при поверке в | |
интервалах измерений, кг | |
- от 100 до 500 кг включ. |
±0,5 |
- св. 500 до 2000 кг включ. |
±1,0 |
- св. 2000 до 3500 кг |
±1,5 |
Пределы допускаемой абсолютной погрешности в эксплуатации равны удвоенному | |
значению пределов допускаемой абсолютной погрешности при поверке. |
Таблица 3 - Основные технические характеристики
Наименование характеристики |
Значение |
Параметры электрического питания | |
- напряжение переменного тока, В |
от 187 до 242 |
- частота переменного тока, Гц |
от 49 до 51 |
Габаритные размеры, мм, не более | |
- ширина |
1200 |
- длина |
4270 |
- высота |
830 |
Условия эксплуатации: | |
- температура окружающей среды, °С |
от +5 до +40 |
- относительная влажность, % |
от 30 до 80 |
