Номер по Госреестру СИ: 87342-22
87342-22 Полуприцепы-цистерны
(KASSBOHRER STB)
Назначение средства измерений:
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Общие сведения
Дата публикации - 15.11.2022
Срок свидетельства -
Номер записи - 189377
ID в реестре СИ - 1403798
Тип производства - единичное
Описание типа
Поверка
Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Нет модификации,
Производитель
Изготовитель - Kassbohrer FAHRZEUGWERKE GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да
Статистика
Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2845 от 2022.11.14 Об утверждении типов средств измерений
Наличие аналогов СИ: Полуприцепы-цистерны (KASSBOHRER STB)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Kassbohrer FAHRZEUGWERKE GmbH
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
81204-21 |
Полуприцеп-цистерна, KAESSBOHRER Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85281-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
85284-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
|
87342-22 |
Полуприцепы-цистерны, KASSBOHRER STB Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ ) |
ОТ МП |
1 год |
Кто поверяет Полуприцепы-цистерны (KASSBOHRER STB)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2024 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ФБУ "Краснодарский ЦСМ" (RA.RU.311441) | РСТ | 3 | 1 | 0 | 3 | 0 | 0 | 0 | 0 |
Стоимость поверки Полуприцепы-цистерны (KASSBOHRER STB)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
ПравообладательKassbohrer Fahrzeugwerke GmbH, Турция
Адрес: Me§elik Mevki Adliye Koyu 54010 Adapazari, Турция
Телефон/факс: +90 264 295 30 00/ +90 264 319 25 58-59
Изготовитель
Kassbohrer Fahrzeugwerke GmbH, ТурцияАдрес: Me§elik Mevki Adliye Koyu 54010 Adapazari, Турция Телефон/факс: +90 264 295 30 00/ +90 264 319 25 58-59
|
Лист № 4 Всего листов 4 | |
Испытательный центрФедеральное государственное бюджетное учреждение |
«Всероссийский |
Адрес: 119361, г. Москва, ул. Озерная, д. 46
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из алюминиевой сварной цистерны постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня налива;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие.
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера нанесены на информационную табличку в виде буквенно-цифровых обозначений ударным методом.
Общий вид ППЦ представлен на рисунке 1.

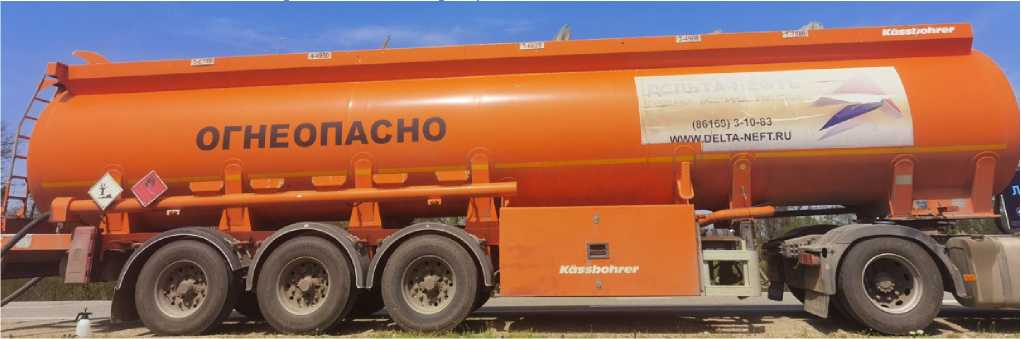

Рисунок 1 - Общий вид полуприцепа-цистерны KASSBOHRER STB

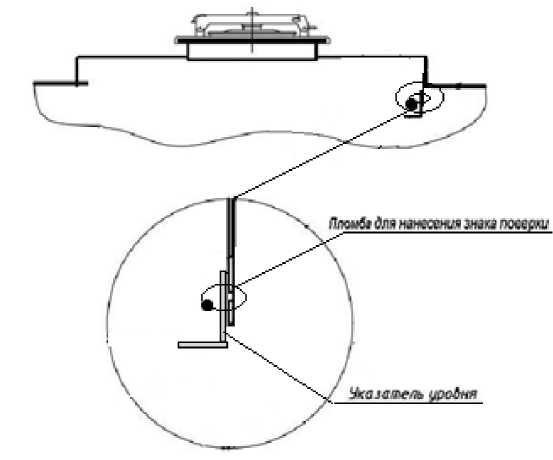

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя
уровня налива в полости цистерны, обозначение места нанесения знака поверки
Таблица 3 -
|
Комплектующие |
Обозначение |
Количество |
|
Полуприцеп-цистерна |
KASSBOHRER STB |
2 шт. |
|
Запасные части, инструменты и принадлежности |
2 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |
|
Заводской номер |
WKVDAN50300046195 |
WKVDAN503 00046162 |
|
Номинальная вместимость, дм3 |
30800 | |
|
Действительная вместимость 1 секции, дм3 |
7650 |
7580 |
|
Действительная вместимость 2 секции, дм3 |
4900 |
4900 |
|
Действительная вместимость 3 секции, дм3 |
6560 |
6620 |
|
Действительная вместимость 4 секции, дм3 |
4950 |
4950 |
|
Действительная вместимость 5 секции, дм3 |
6710 |
6740 |
|
Пределы допустимой относительной погрешности, ТМ, % |
± 0,4 | |
|
Разность между номинальной и действительной вместимостью, ТМ, %, не более |
± 1,5 | |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более |
5700 |
|
Длина, мм, не более |
12500 |
|
Высота, мм, не более |
3330 |
|
Ширина, мм, не более |
2450 |
|
Температура окружающей среды эксплуатации, °С |
от -40 до +50 |
