Номер по Госреестру СИ: 85284-22
85284-22 Полуприцепы-цистерны
(KASSBOHRER STB)
Назначение средства измерений:
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Знак утверждения типа
Знак утверждения типананосится на титульный лист руководства по эксплуатации печатным способом.
Сведения о методиках измерений
Сведения о методиках (методах) измерений приведены в разделе 5 руководства по эксплуатации.Нормативные и технические документы
Нормативные документы, устанавливающие требования к полуприцепам-цистернам KASSBOHRER STBПриказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
Изготовитель
Kassbohrer Fahrzeugwerke GmbH, ТурцияАдрес: Me§elik Mevki Adliye Koyu 54010 Adapazari
Телефон/факс: +90 264 295 30 00/ +90 264 319 25 58-59
Лист № 4 Всего листов 4 | |
Испытательный центрФедеральное государственное унитарное предприятие |
«Всероссийский |
Телефон/факс: +7 (495) 437-55-77 / 437-56-66
E-mail: office@vniims.ru
Web-сайт: http://www.vniims.ru
Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
ППЦ состоят из алюминиевой сварной цистерны переменного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
-
- горловину с указателем уровня;
-
- съемную крышку горловины с заливным люком и дыхательным клапаном;
-
- клапан донный;
-
- кран шаровой;
-
- рукава напорно-всасывающие;
На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

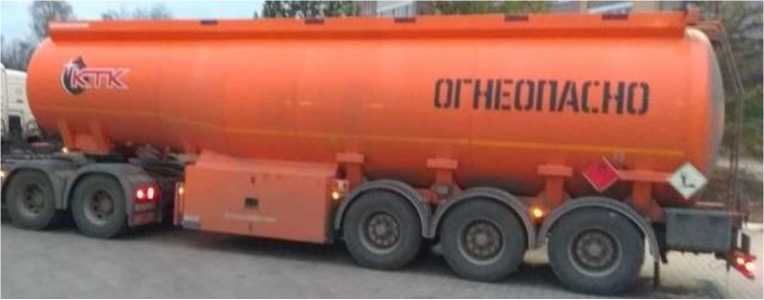

Общий вид ППЦ представлен на рисунке 1.
Рисунок 1 - Общий вид полуприцепа-цистерны KASSBOHRER STB

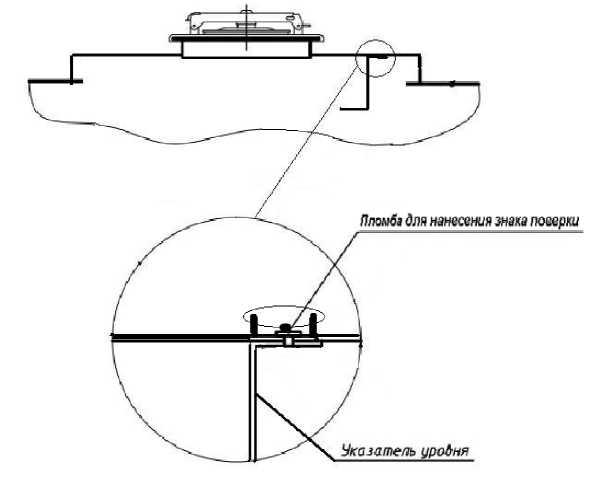

Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.
Рисунок 2 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки
Программное обеспечение отсутствует.
Таблица 3 -
Комплектующие |
Обозначение |
Количество |
Полуприцеп -цистерна |
KASSBOHRER STB |
2 шт. |
Запасные части, инструменты и принадлежности |
2 шт. | |
Руководство по эксплуатации |
1 экз. |
Таблица 1 - Метрологические характеристики
Наименование характеристики |
Значение | |
Заводской номер |
WKVDAN50300090739 |
WKVDAN50300090710 |
Номинальная вместимость, дм3 |
37000 | |
Действительная вместимость 1-й секции, дм3 |
12380 |
12250 |
Действительная вместимость 2-й секции, дм3 |
6150 |
6170 |
Действительная вместимость 3-й секции, дм3 |
5180 |
5200 |
Действительная вместимость 4-й секции, дм3 |
6660 |
6630 |
Действительная вместимость 5-й секции, дм3 |
6690 |
6700 |
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 | |
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±1,5 |
Таблица 2 - Основные технические характеристики
Наименование характеристики |
Значение |
Снаряженная масса, кг, не более |
5700 |
Длина, мм, не более |
12000 |
Высота, мм, не более |
3700 |
Ширина, мм, не более |
2550 |
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +45 |
