Сведения о средстве измерений: 85281-22 Полуприцепы-цистерны

Номер по Госреестру СИ: 85281-22
85281-22 Полуприцепы-цистерны
(KASSBOHRER STB)

Назначение средства измерений:
Полуприцепы-цистерны KASSBOHRER STB (далее - ППЦ) предназначены для измерений объема нефтепродуктов, нефти и других жидкостей за исключением пищевых.

сертификация программного обеспечения
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 1
Внешний вид.
Полуприцепы-цистерны
Рисунок № 1
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 2
Внешний вид.
Полуприцепы-цистерны
Рисунок № 2
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 3
Внешний вид.
Полуприцепы-цистерны
Рисунок № 3
Внешний вид. Полуприцепы-цистерны, http://oei-analitika.ru рисунок № 4
Внешний вид.
Полуприцепы-цистерны
Рисунок № 4

Общие сведения

Дата публикации - 19.04.2022
Срок свидетельства -
Номер записи - 187327
ID в реестре СИ - 1399007
Тип производства - единичное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

WKVDAN50300062597, WKVDAN50300062596, WKVDAN50300056127,

Производитель

Изготовитель - Kassbohrer FAHRZEUGWERKE GmbH
Страна - ГЕРМАНИЯ
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности - Да

Новосибирск - третий по численности населения город в Российской Федерации, имеет статус городского округа. Торговый, деловой, культурный, промышленный, транспортный и научный центр федерального значения. Основан в 1893 году, статус города получил в 1903 году. Новосибирск выполняет функции административного центра Сибирского федерального округа, Новосибирской области и входящей в его состав Новосибирской области.

Население Новосибирска в 2012 году превысило 1 500 000 человек. Территория города занимает площадь 502,1 км² (50 210 га).

Новосибирск расположен в юго-восточной части Западно-Сибирской равнины на Обском плато, примыкающем к долине реки Обь, рядом с водохранилищем, образованным плотиной Новосибирской ГЭС, на пересечении лесной и лесостепной природных зон. Левобережная часть города имеет равнинный рельеф, правобережная характеризуется большим количеством балок, гребней и оврагов, так как здесь начинается переход к горному рельефу Салаирского кряжа. К городу примыкают Заельцовский и Кудряшовский сосновые боры, Новосибирское водохранилище.

Отчет "Анализ рынка поверки в Новосибирске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Новосибирске.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 11
Выдано извещений - 0
Кол-во периодических поверок - 8
Кол-во средств измерений - 1
Кол-во владельцев - 1
Усредненный год выпуска СИ - 0
МПИ по поверкам - 364 дн.

Приказы РСТ, где упоминается данный тип СИ

№978 от 2022.04.15 ПРИКАЗ_Об утверждении типов средств измерений (18)

Наличие аналогов СИ: Полуприцепы-цистерны (KASSBOHRER STB)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель

Все средства измерений Kassbohrer FAHRZEUGWERKE GmbH

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
81204-21

Полуприцеп-цистерна, KAESSBOHRER
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
85281-22

Полуприцепы-цистерны, KASSBOHRER STB
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
85284-22

Полуприцепы-цистерны, KASSBOHRER STB
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
87342-22

Полуприцепы-цистерны, KASSBOHRER STB
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
94769-25

Полуприцеп-цистерна, KASSBOHRER
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
МП
1 год
95964-25

Полуприцепы-цистерны, KASSBOHRER STB
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
МП
2 года
96080-25

Полуприцеп-цистерна, KAESSBOHRER
Kassbohrer FAHRZEUGWERKE GmbH (ГЕРМАНИЯ )
ОТ
1 год

Томск - город в России, административный центр одноименных области и района, расположенный на востоке Западной Сибири на берегах реки Томь. Старейший крупный образовательный, научный и инновационный центр Сибири, насчитывающий 9 университетов, 15 научно-исследовательских институтов, особую экономическую зону технико-внедренческого типа и 6 бизнес-инкубаторов.

В городе проживает 556 478 человек, в городском округе Томск - 577 253 человека. Томск, его город-спутник Северск и пригороды образуют Томскую городскую агломерацию с населением около 786 тысяч человек.

В Томске в сфере строительства, промышленности и энергетики, в добывающих отраслях действуют более 300 инновационных предприятий, из которых 200 относятся к категории инновационно активных, более 200 компаний занимаются IT-бизнесом (Элекард, компания MC-Trade, Rubius", "Студия Т", "Синтез интеллектуальных систем", "UserStory", "Zoom", ООО "Сибирские информационные системы", ООО "ИТ-Томск", ТомскСофт, ООО "Томская электронная школа", Novintech, Interweb Laboratory , ООО "Битворкс", UNIGINE Corp. и др.) Их доля в валовом региональном продукте превышает 13,5%. Ежегодный прирост стартапов и малых предприятий составляет 10-15%. Их развитие обусловлено созданием в городе научно-образовательных комплексов на базе университетов. Также в городе находится штаб-квартира KDV Group, компания входит в рейтинг 200 крупнейших частных компаний России Forbes 2016.

Финансовый рынок Томска представлен федеральными банками, среди которых Сбербанк с 42 отделениями, ВТБ с 6 отделениями, Газпромбанк с 5 отделениями и др. В городе зарегистрирован один региональный банк "Томскпромстройбанк" с основным филиалом по адресу: Томск, проспект Фрунзе, 90 и более 100 представительств банков в других регионах. В промышленности Оренбурга ведущие места принадлежат газодобывающей и газоперерабатывающей промышленности, машиностроению и металлообработке. Также развиты предприятия химической, пищевой и легкой промышленности. Оренбург является крупным железнодорожным узлом, где пересекаются линии на Самару, Орск, Уральск, Актобе и Уфу.

Отчет "Анализ рынка поверки в Томске" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Томск.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 200 руб. или по подписке

Кто поверяет Полуприцепы-цистерны (KASSBOHRER STB)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ООО "ЦСМ"
(RA.RU.313985)
  • WKVDAN50300062596
  • WKVDAN50300056127
  • WKVDAN50300062597
  • 10 3 7 0 10 3 7
    ООО "НЕФТЕПРОДУКТАВТОМАТИКА ПЛЮС"
    (RA.RU.310468)
  • WKVDAN50300062597
  • 1 0 1 0 1 0 1

    Стоимость поверки Полуприцепы-цистерны (KASSBOHRER STB)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    отсутствует.


    Знак утверждения типа

    Знак утверждения типа наносится на титульный лист руководства по эксплуатации печатным способом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений
    приведены в разделе 5 руководства по эксплуатации.


    Нормативные и технические документы

    Нормативные документы, устанавливающие требования к полуприцепам-цистернам KASSBOHRER STB

    Приказ Росстандарта от 7 февраля 2018 г. № 256 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»

    Изготовитель

    Kassbohrer Fahrzeugwerke GmbH, Турция
    Адрес: Me§elik Mevki Adliye Koyu 54010 Adapazari
    Телефон/факс: +90 264 295 30 00/ +90 264 319 25 58-59

    Испытательный центр

    Федеральное государственное бюджетное учреждение «Всероссийский научно-исследовательский институт метрологической службы» (ФГБУ «ВНИИМС»)
    Адрес: 119361, г. Москва, ул. Озерная, д. 46
    Телефон/факс: +7 (495) 437-55-77 / 437-56-66
    E-mail: office@vniims.ru
    Web-cafrr: http://www.vniims.ru

    Принцип действия ППЦ основан на заполнении их жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.

    ППЦ состоят из алюминиевой сварной цистерны переменного или постоянного сечения круглой формы, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива. Планка указателя уровня налива находится в полости цистерны.

    Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:

    • - горловину с указателем уровня;

    • - съемную крышку горловины с заливным люком и дыхательным клапаном;

    • - клапан донный;

    • - кран шаровой;

    • - рукава напорно-всасывающие;

    На боковых сторонах и сзади ППЦ имеют знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводские (серийные) номера наносятся на информационную табличку в виде буквенно-цифровых обозначений ударным методом.

    Общий вид ППЦ представлен на рисунке 1.

    Внешний вид. Полуприцепы-цистерны (KASSBOHRER STB), http://oei-analitika.ru

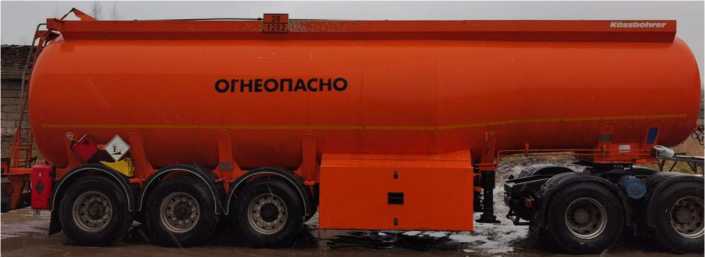

    Рисунок 1 - Общий вид полуприцепа-цистерны переменного сечения KASSBOHRER STB с заводским номером WKVDAN50300056127

    Внешний вид. Полуприцепы-цистерны (KASSBOHRER STB), http://oei-analitika.ru

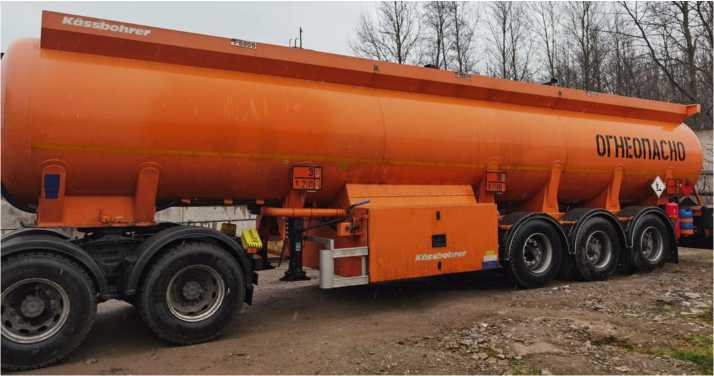

    Рисунок 2 - Общий вид полуприцепа-цистерны постоянного сечения KASSBOHRER STB с заводскими номерами WKVDAN50300062596, WKVDAN50300062597

    Схема пломбировки для защиты от несанкционированного изменения положения указателя уровня налива, обозначение мест нанесения знака поверки представлены на рисунке 2.

    Внешний вид. Полуприцепы-цистерны (KASSBOHRER STB), http://oei-analitika.ru

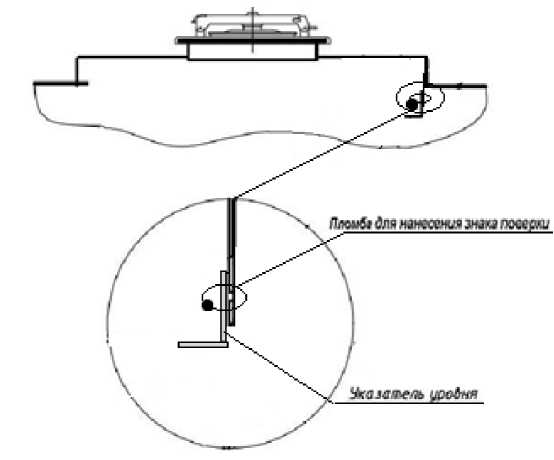

    Рисунок 3 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки для заводского номера WKVDAN50300062597

    Внешний вид. Полуприцепы-цистерны (KASSBOHRER STB), http://oei-analitika.ru

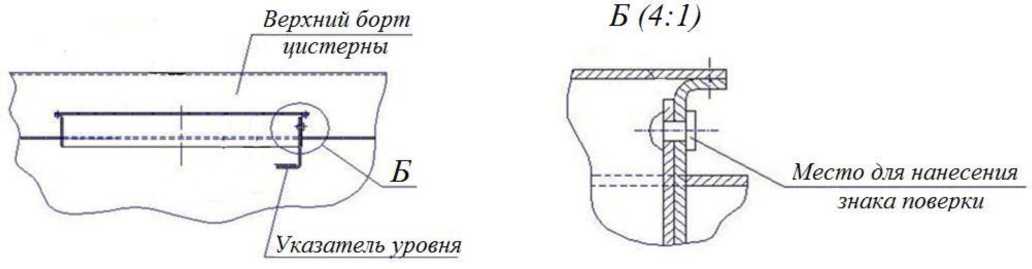

    Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в полости цистерны, обозначение места нанесения знака поверки для заводских номеров WKVDAN50300062596, WKVDAN50300056127


    Таблица 3 -

    Комплектующие

    Обозначение

    Количество

    Полуприцеп -цистерна

    KASSBOHRER STB

    3 шт.

    Запасные части, инструменты и принадлежности

    3 шт.

    Руководство по эксплуатации

    1 экз.


    Таблица 1 - Метрологические характеристики

    Наименование характеристики

    Значение

    Заводской номер

    WKVDAN50300

    062596

    WKVDAN50300

    062597

    WKVDAN50300

    056127

    Номинальная вместимость, дм3

    30200

    37000

    Действительная вместимость

    1-й секции, дм3

    8500

    8520

    12150

    Действительная вместимость

    2-й секции, дм3

    11300

    11250

    6120

    Действительная вместимость

    3-й секции, дм3

    10500

    10410

    5220

    Действительная вместимость

    4-й секции, дм3

    -

    -

    6820

    Действительная вместимость

    5-й секции, дм3

    -

    -

    6710

    Пределы допускаемой относительной погрешности ТМ, %

    ±0,4

    Разность между номинальной и действительной вместимостью ТМ, %, не более

    ±1,5

    Таблица 2 - Основные технические характеристики

    Наименование характеристики

    Значение

    Снаряженная масса, кг, не более

    5700

    Длина, мм, не более

    12460

    Высота, мм, не более

    3680

    Ширина, мм, не более

    2550

    Условия эксплуатации:

    - температура окружающей среды, °С

    от -40 до +45
