Номер по Госреестру СИ: 87091-22
87091-22 Контроллеры программируемые
(Мега12)
Назначение средства измерений:
Контроллеры программируемые Мега12 (далее по тексту - контроллеры) предназначены для измерений количества импульсов и силы постоянного тока.
Внешний вид.
Контроллеры программируемые
Рисунок № 1
Внешний вид.
Контроллеры программируемые
Рисунок № 2
Внешний вид.
Контроллеры программируемые
Рисунок № 3
Внешний вид.
Контроллеры программируемые
Рисунок № 4
Внешний вид.
Контроллеры программируемые
Рисунок № 5
Внешний вид.
Контроллеры программируемые
Рисунок № 6
Внешний вид.
Контроллеры программируемые
Рисунок № 7
Внешний вид.
Контроллеры программируемые
Рисунок № 8
Общие сведения
Дата публикации - 18.10.2022
Срок свидетельства - 17.10.2027
Номер записи - 189120
ID в реестре СИ - 1402933
Тип производства - серийное
Описание типа
Поверка
Интервал между поверками по ОТ - 4 года
Наличие периодической поверки - Да
Методика поверки
Модификации СИ
Мега12-МЭК.Pro, Мега12-NW16AI,
Производитель
Изготовитель - Общество с ограниченной ответственностью "Научно-производственное предприятие "Авиатрон" (ООО "НПП "Авиатрон")
Страна - РОССИЯ
Населенный пункт - г. Уфа
Уведомление о начале осуществления предпринимательской деятельности -
Внимание!!
Отчет долго строится.
На первом этапе построения отчета необходимо выбрать одну из нескольких десятков областей СИ и отфильтровать организации по минимальному количеству СИ во владении. Далее, в зависимости от выбранной области СИ будет построена таблица.
Таблица отображает данные о наименовании юр. лица-владельца СИ, количестве поверок и средств измерений с разбивкой по типам СИ.
Статистика
Кол-во поверок - 14
Выдано извещений - 0
Кол-во периодических поверок - 0
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.
Приказы РСТ, где упоминается данный тип СИ
№2590 от 2022.10.17 ПРИКАЗ_Об утверждении типов средств измерений (19)
№1741 от 2024.07.26 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (1)
№2999 от 2024.12.17 ПРИКАЗ О внесении изменений в сведения об утвержденных типах СИ (5)
Наличие аналогов СИ: Контроллеры программируемые (Мега12)
| ИМПОРТНОЕ СИ № в реестре, наименование СИ, обозначение, изголовитель |
ОТЕЧЕСТВЕННЫЙ АНАЛОГ № в реестре, наименование СИ, обозначение, изголовитель |
|---|
Все средства измерений Общество с ограниченной ответственностью "Научно-производственное предприятие "Авиатрон" (ООО "НПП "Авиатрон")
|
№ в реестре cрок св-ва |
Наименование СИ, обозначение, изголовитель | ОТ, МП | МПИ |
|---|---|---|---|
|
85828-22 09.06.2027 |
Каналы измерительные комплексов программно-технических микропроцессорной системы автоматизации "Шнейдер Электрик", Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "Авиатрон" (ООО "НПП "Авиатрон") (РОССИЯ г. Уфа) |
ОТ МП |
2 года |
|
87091-22 17.10.2027 |
Контроллеры программируемые, Мега12 Общество с ограниченной ответственностью "Научно-производственное предприятие "Авиатрон" (ООО "НПП "Авиатрон") (РОССИЯ г. Уфа) |
ОТ МП |
4 года |
|
94253-24 26.12.2029 |
Комплексы программно-технические микропроцессорной системы автоматизации пожаротушения MKLogic, Обозначение отсутствует Общество с ограниченной ответственностью "Научно-производственное предприятие "Авиатрон" (ООО "НПП "Авиатрон") (РОССИЯ г. Уфа) |
ОТ МП |
1 год |
После предварительного распознавания графических файлов с описаниями типов СИ появилась возможность осуществлять полноценный поиск по их содержимому.
Для осуществления поиска необходимо ввести искомое слово или словосочетание (от 5 символов) и нажать кнопку "Поиск в БД".
Кто поверяет Контроллеры программируемые (Мега12)
| Наименование организации | Cтатус | Поверенные модификации | Кол-во поверок | Поверок в 2025 году | Первичных поверок | Периодических поверок | Извещений | Для юриков | Для юриков первичные | Для юриков периодические |
|---|---|---|---|---|---|---|---|---|---|---|
| ООО "МЕТРОЛОДЖИРУС" (RA.RU.314517) | 14 | 14 | 0 | 0 | 14 | 14 | 0 |
Стоимость поверки Контроллеры программируемые (Мега12)
| Организация, регион | Стоимость, руб | Средняя стоимость |
|---|
Программное обеспечение
Программное обеспечение контроллеров можно разделить на 2 группы - встроенное программное обеспечение (далее по тексту - ВПО) и программное обеспечение (далее по тексту -ПО), устанавливаемое на персональный компьютер.
ВПО, влияющее на метрологические характеристики, устанавливается в энергонезависимую память на заводе-изготовителе во время производственного цикла. Оно недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования изделия, что соответствует уровню защиты «высокий» в соответствии с Р 50.2.077-2014.
ПО, устанавливаемое на персональный компьютер, не влияет на метрологические характеристики контроллеров.
Идентификационные данные ПО представлены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентифика ционные данные (признаки) |
Значение | |||||||
|
mega12family_user |
mega12_pro_f amily user |
mega12 module |
mega12nwfa mily user |
mega12nw module | ||||
|
Идентифика ционное наименовани е ПО |
mg12t arget |
mg12targ et6lwpn |
mg12gat e6lwpn |
mg12user_ common |
mg12prouser_ common |
mega12 module |
mg12nwuser _common |
mega12nw module |
|
Номер версии (идентифика ционный номер) ПО, не ниже |
не ниже 211201 |
не ниже 190412 |
не ниже 191206 |
не ниже 211201 |
не ниже 211201 | |||
|
Цифровой идентификат ор ПО (контрольна я сумма исполняемог о кода) |
53898 |
53898 |
53898 |
53898 |
38485 |
- |
- |
- |
Знак утверждения типа
Знак утверждения типананосится на титульные листы руководства по эксплуатации типографским способом
Сведения о методиках измерений
Сведения о методиках (методах) измеренийприведены в разделе «Использование по назначению» руководства по эксплуатации
Нормативные и технические документы
Нормативные документы, устанавливающие требования к средству измеренийПриказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3457 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1И0-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.30.11-004-71872241-2022. Контроллеры программируемые Мега12. Технические условия.
ПравообладательОбщество с ограниченной ответственностью «Научно-Производственное Предприятие «Авиатрон» (ООО «НПП «Авиатрон»)
ИНН 0278101474
Адрес: 450073, Республика Башкортостан, г. Уфа, Набережная р. Уфы, д.1, корп. 3 Телефон: +7 (347) 216-38-26
Web -сайт: http s://aviatron-ufa.ru/
Испытательный центр
Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)ИНН 5029124262
Адрес: 119415, г. Москва, проспект Вернадского, дом 41, стр. 1, эт. 4, пом. I, ком. 28 Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru
Правообладатель
Общество с ограниченной ответственностью «Научно-Производственное Предприятие «Авиатрон» (ООО «НПП «Авиатрон»)ИНН 0278101474
Адрес: 450073, Республика Башкортостан, г. Уфа, Набережная р. Уфы, д.1, корп. 3 Телефон: +7 (347) 216-38-26
Web -сайт: http s://aviatron-ufa.ru/
Изготовители Общество с ограниченной ответственностью «Научно-Производственное Предприятие «Авиатрон» (ООО «НПП «Авиатрон»)
ИНН 0278101474
Адрес: 450073, Республика Башкортостан, г. Уфа, Набережная р. Уфы, д.1, корп. 3 Телефон: +7 (347) 216-38-26
Web -сайт: http s://aviatron-ufa.ru/
Принцип действия контроллеров основан на измерении входных сигналов, в том числе полученных от первичных преобразователей различных физических величин, при помощи аналого-цифрового преобразователя (АЦП), обработке полученной информации и формировании выходных сигналов стандартизованных диапазонов, последующей передаче информации по предварительно заданной пользователем программе, отображении полученных данных на экране персонального компьютера (ПК) при помощи специального программного обеспечения (ПО).
Контроллеры являются проектно-компонуемыми изделиями и имеют модульную архитектуру. Состав контроллера и модулей ввода зависит от специфики объекта автоматизации. Перечень контроллеров программируемых Мега12 и модулей ввода, входящих в их состав, их обозначение и краткое описание представлены в таблице 1.
Таблица 1 - Перечень контроллеров программируемых Мега12 и модулей ввода
|
№ п/п |
Шифр изделия |
Наименование изделия |
Краткое описание изделия |
|
1 |
2 |
3 |
4 |
|
1 |
ИНТ.003.000.100 |
Контроллер Мега12- ФБ32 |
Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1\RS232/RS485. 1\RS485, Ethernet, FM модем, радиомодем 433/446 МГц. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Г абариты 222\ 110\61. |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
2 |
ИНТ.003.000.100- 01 |
Контроллер Мега12- ФБ32 |
Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS232/RS485, 1xRS485, FM модем. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Габариты 222x110x61. |
|
3 |
ИНТ.003.000.100- 11 |
Контроллер Мега12- ФБ32 |
Контроллер программируемый серии Мега12: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1хRS232/RS485, 1xRS485, Ethernet, FM модем. Применяется в составе КП ГЗУ, КП БМА, КП ШКУМ. Г абариты 222х110х61. |
|
4 |
ИНТ.003.000.300- 01 |
Контроллер Мега12- ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 2 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы l\RS485, Ethernet, радиомодем 2400 МГц стандарта IEEE 802.15.4 6LoWPAN. Применяется в составе КП СКВ. Габариты 170x105x50. |
|
5 |
ИНТ.003.000.300- 02 |
Контроллер Мега12- ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 4 аналоговых входа 4...20 мА, АЦП 12 бит, 2 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet. Применяется в составе КП СКВ. Габариты 170x105x50. |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
6 |
ИНТ.003.000.300- 03 |
Контроллер Мега12- ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 2 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1xRS485, Ethernet. Применяется в составе КП-СКВН. Габариты170х105х50. |
|
7 |
ИНТ.003.000.300- 04 |
Контроллер Мега12- ТМ32 |
Контроллер программируемый серии Мега12: 8 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 2 аналоговых входа 4...20 мА, АЦП 12 бит, 4 дискретных выхода, встроенное питание выходов от системной шины, интерфейсы 1\RS485, Ethernet, радиомодем 2400 МГц стандарта IEEE 802.15.4 6LoWPAN. Применяется в составе КП-СКВН. Габариты 170\105\50. |
|
8 |
ИНТ.003.200.100- 01 |
Контроллер Мега12- МЭК.Рго |
Контроллер программируемый с модулем исполнения программ на языка\ стандарта МЭК 61131-3 в среде CoDeSys v2.3: 18 дискретны\ в\одов типа "су\ой контакт", гальваническая изоляция, функция счёта импульсов, 8 аналоговы\ в\одов, групповая гальваническая изоляция, 4...20 мА, АЦП 12 бит, 8 дискретны\ вы\одов, встроенное питание вы\одов от системной шины, интерфейсы 4\RS485, 2\Ethernet, FM модем. Применяется в составе КП БМА. Габариты 182\110\50. |
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
|
9 |
ИНТ.003.200.100- 09 |
Контроллер Мега12- ФБ32.Рго |
Контроллер программируемый: 18 дискретных входов типа "сухой контакт", гальваническая изоляция, функция счёта импульсов, 8 аналоговых входов, групповая гальваническая изоляция, 4...20 мА, АЦП 12 бит, 8 дискретных выходов, встроенное питание выходов от системной шины, интерфейсы 3хRS485, l\Etliernet. FM модем. Применяется в составе КП ЗД. Габариты 182\110\50. |
|
10 |
ИНТ.003.060.000 |
Модуль аналогового ввода Мега12-8AI |
Модуль аналогового ввода 8ми канальный, 4.. .20 мА, 12 бит АЦП, групповая изоляция в\одов от системной шины. Применяется в составе контроллера Мега12-ФБ32, Мега12-МЭК.Рго, Мега12-ФБ32.Рго. Габариты 109\70\45 |
|
11 |
ИНТ.003.070.000 |
Модуль дискретного ввода Мега12-8DI |
Модуль дискретного ввода 8ми канальный, тип сигнала «су\ой контакт», групповая изоляция в\одов от системной шины. Применяется в составе контроллера Мега12-ФБ32, Мега12-МЭК.Рго, Мега12-ФБ32.Рго. Габариты 109\70\45 |
|
12 |
ИНТ.003.310.000 |
Модуль аналогового ввода Мега12-NW16AI |
Модуль аналогового ввода 16ти канальный, 4.20 мА, 12 бит АЦП, групповая изоляция в\одов от системной шины. Применяется в составе контроллера Мега12-NW. Габариты 18,5\124\98. |
|
13 |
ИНТ.003.320.000 |
Модуль дискретного ввода Мега12-NW16DI |
Модуль дискретного ввода 16ми канальный, тип сигнала "су\ой контакт", групповая изоляция в\одов от системной шины. Применяется в составе контроллера Мега12-NW. Габариты 18,5\124\98. |
Контроллеры обеспечивают дистанционный контроль состояния и выполняет функции управления технологическим оборудованием по каналам Ethernet, УКВ, проводным каналам (RS232, RS485) и другим видам связи.
Модули имеют стандартные интерфейсы и обеспечивают интеграцию по стандартным протоколам обмена информацией в любые автоматизированные системы управления технологическими процессами и системы телемеханики.
Конструктивно контроллеры выполнены в пластмассовом корпусе для крепления на DIN-рейку.
Заводской номер, состоящий из арабских цифр, наносится на лицевую сторону печатной платы контроллеров печатным методом, показан на рисунках 1-2.
Нанесение знака поверки на контроллеры не предусмотрено.
Пломбирование мест настройки (регулировки) контроллеров не предусмотрено.
Общий вид контроллеров и модулей расширения представлен на рисунках 1 и 2.
Место нанесения заводского номера
Место нанесения заводского номера

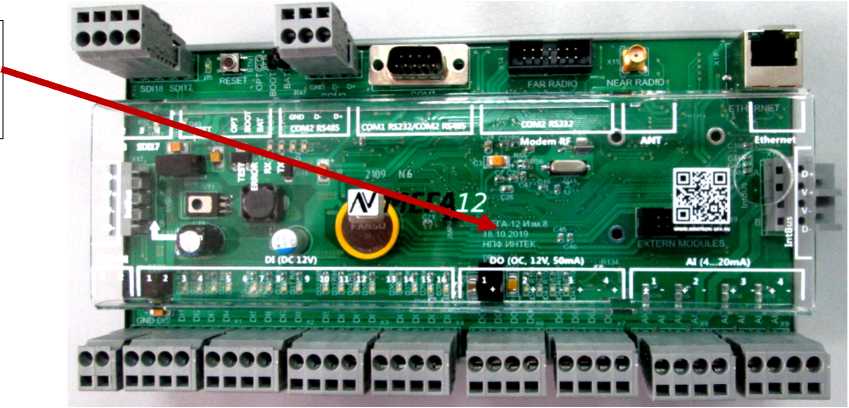

Контроллер Мега12-ФБ32

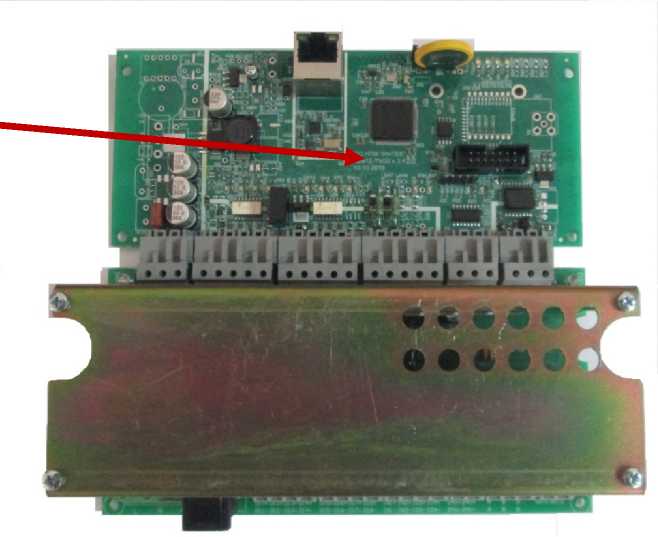

Контроллер Мега12-ТМ32 совместно с изделием МЕГА12-ТРМ
Место нанесения заводского номера
32 ' FanT-433;
*’«k

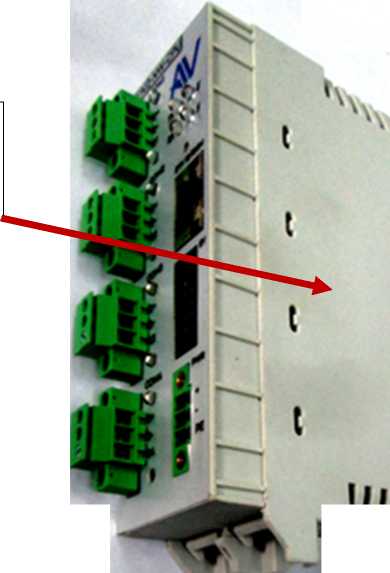

Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Рго
Место нанесения заводского номера
Контроллер МегаП-NW
Рисунок 1 - Общий вид контроллеров

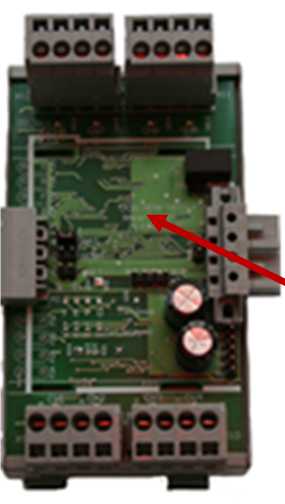

модуль дискретного ввода Мега12-8DI
Место нанесения заводского номера
модуль аналогового Мега12-8А1 б)
J Место
J нанесения
заводского номера

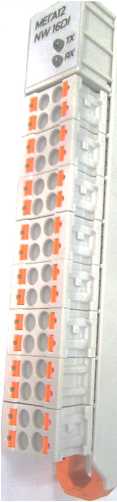

модуль дискретного ввода Мега12-NW16DI
модуль аналогового Мега12-Ж¥16Л!
Рисунок 2 - Общий вид модулей
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Контроллер Мега12-ФБ32 | |
|
Количество каналов измерений количества импульсов, шт. |
16 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.Х) |
±1 |
Продолжение таблицы 3
|
1 |
2 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 2) |
±1 |
|
Количество каналов измерений силы постоянного тока, шт. |
4 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Контроллер Мега12-ТМ32 | |
|
Количество каналов измерений количества импульсов, шт. |
8 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. |
±1 |
|
Количество каналов измерений силы постоянного тока, шт. |
4 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Контроллеры МегаН-МЭК^го, Мега12-ФБ32Рго | |
|
Количество каналов измерений количества импульсов, шт. |
16 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп.1) |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 2) |
±1 |
|
Количество каналов измерений силы постоянного тока, шт. |
8 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Модуль дискретного ввода Мега12-8DI | |
|
Количество каналов измерений количества импульсов, шт. |
8 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. |
±1 |
|
Модуль дискретного ввода Мега12-NW16DI | |
|
Количество каналов измерений количества импульсов, шт. |
16 |
|
Пределы допускаемой относительной погрешности измерений количества импульсов для интервала времени не менее 1 мин, % |
±0,15 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 80 Гц на каждые 4800 имп., имп. 3) |
±1 |
|
Пределы допускаемой абсолютной погрешности измерений количества импульсов с частотой не более 10 кГц на каждые 10000 имп., имп. 4) |
±1 |
Продолжение таблицы 3
|
1 |
2 |
|
Модуль аналогового ввода Мега12-8AI | |
|
Количество каналов измерений силы постоянного тока, шт. |
8 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Модуль аналогового ввода Мега12-NW16AI | |
|
Количество каналов измерений силы постоянного тока, шт. |
16 |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону измерений) погрешности измерений силы постоянной тока, % |
±0,2 |
|
Примечания:
| |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Параметры электрического питания:1) - напряжение питания постоянного тока, В - контроллеров Мега12-ФБ32 |
от 10 до 24 |
|
- контроллеров Мега12-ТМ32 |
от 10 до 30 |
|
- контроллеров Мега12-МЭК.Рго/Мега12-ФБ32.Рго |
от 10 до 30 |
|
- контроллеров Мега12-\\¥ |
от 10 до 30 |
|
Потребляемая мощность, ВА, не более2) - контроллеров Мега12-ФБ32 |
6 |
|
- контроллеров Мега12-ТМ32 |
2,4 |
|
- контроллеров Мега12-МЭК.Рго/Мега12-ФБ32.Рго |
6 |
|
- контроллеров Мега12-\\¥ |
3,6 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +60 |
|
- относительная влажность, % |
от 20 до 95 |
|
- атмосферное давление, кПа |
от 84 до 107 |
|
Габаритные размеры (Ширина^Высота^Глубина), мм, не более: - Контроллер Мега12-ФБ32 |
222x110x61 |
|
- Контроллер Мега12-ТМ32 |
170x105x50 |
|
- Контроллеры Мега12-МЭК.Рго, Мега12-ФБ32.Рго |
182x110x50 |
|
- Контроллер Mcra^-NW |
37x124x98 |
|
- Модуль дискретного ввода Mега12-8DI |
109x70x45 |
|
- Модуль дискретного ввода Mега12-NW16DI |
18,5x124x98 |
|
- Модуль аналогового ввода Мега12-8А1 |
109x70x45 |
|
- Модуль аналогового ввода Mега12-^W16AI |
18,5x124x98 |
|
Масса, кг, не более: |
0,5 |
Продолжение таблицы 4
|
1 |
2 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечания:
| |
