Сведения о средстве измерений: 87085-22 Газоанализаторы портативные

Номер по Госреестру СИ: 87085-22
87085-22 Газоанализаторы портативные
(SP-SGT)

Назначение средства измерений:
Газоанализаторы портативные SP-SGT (далее - газоанализаторы) предназначены для измерения концентраций, объемной доли кислорода, массовой концентрации сероводорода и оксида углерода, диоксида серы, водорода, аммиака, диоксида азота и хлора в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.

сертификация программного обеспечения
Внешний вид. Газоанализаторы портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы портативные
Рисунок № 1

Общие сведения

Дата публикации - 18.10.2022
Срок свидетельства - 17.10.2027
Номер записи - 189114
ID в реестре СИ - 1402927
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SP-SGT-H2S, SP-SGT Senko, SP-SGT, SP- SGT, SP SGT Senko,

Производитель

Изготовитель - Фирма "Senko Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

В данном разделе посетители ресурса могут оставить и поделиться документами с другими пользователями.
Есть небольшие ограничения: документы должны быть метрологической тематки приветствуется, если это будут - методики поверки, руководства по эксплуатации, паспорта, описания типа, технические условия после загрузки, удалить и редактировать документы сможет только администратор ОЕИ Аналитика.

Бесплатный

Статистика

Кол-во поверок - 336
Выдано извещений - 8
Кол-во периодических поверок - 336
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2590 от 2022.10.17 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Газоанализаторы портативные (SP-SGT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель
ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
87085-22 Газоанализаторы портативные (SP-SGT)
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
57790-14 Газоанализаторы (СЕАН-Н)
ООО "Бюро аналитического приборостроения "Хромдет-Экология" (РОССИЯ г.Москва)

Все средства измерений ООО "Бюро аналитического приборостроения "Хромдет-Экология"

№ в реестре
cрок св-ва
Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87083-22
17.10.2027
Газоанализаторы портативные, SP-MGT
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
87084-22
17.10.2027
Газоанализаторы портативные, SP-SGTP
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год
87085-22
17.10.2027
Газоанализаторы портативные, SP-SGT
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )
ОТ
МП
1 год

Тольятти - город в Самарской области России, административный центр Ставропольского района, в состав которого не входит, являясь городом областного значения, образует муниципальное образование городской округ Тольятти с единственным населенным пунктом в его составе. Входит в состав Самарско-Тольяттинской агломерации.

Расположен на левом берегу Волги напротив Жигулей. Население: 684 709 человек (2021); крупнейший город России, не являющийся центром субъекта федерации. Занимает 19 место в России по численности населения.

Современный Тольятти - крупный промышленный и экономический центр, играющий значительную роль в экономике как страны, так и региона. До кризиса начала 1990-х годов доля Тольятти в доходах государственного бюджета достигала 1%. Однако в последние годы доля Тольятти в федеральном бюджете снизилась до 0,2% в 2003 году. Доля города в областном бюджете составляет 48%.

В городе есть заводы цементного машиностроения, судоремонтные и механические, электротехнические заводы. Развита химическая промышленность: крупнейший в мире производитель аммиака "ТольяттиАзот", завод минеральных удобрений "КуйбышевАзот"; "Тольятти Каучук". Имеются предприятия легкой (швейно-трикотажная фабрика) и пищевой (хлебозавод и молокозавод, мясокомбинаты, завод шампанских вин и коньяков, ликероводочный завод, завод молочных продуктов Danone) промышленности, полиграфические предприятия, развито производство строительных материалов.

Отчет "Анализ рынка поверки в Тольятти" предоставляет исчерпывающую информацию по деятельности организаций, аккредитованных в Национальной системе аккредитации на право поверки средств измерений в городе Тольятти.

При проведении исследований были введены следующие ограничения:

  • в отчете присутствуют организации с первичными или периодическими поверками от 100 шт. с 2017 года и действующими аттестатами аккредитации на текущий год;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • на первом и втором этапах фильтром отсекаются типы СИ с менее чем 10 поверками в год на организацию;
  • место регистрации или осуществления деятельности организаций должно совпадать с выбранным городом;
  • топ типов СИ ограничен 500 позициями по каждой организации (сортировка по убыванию количества поверок);
  • топ типов СИ ограничен 100 позициями по каждой организации при поиске по видам измерений (сортировка по убыванию количества поверок).

Содержание отчета:

  • Список организаций-поверителей, осуществляющих поверку в городе Москва по данным ФСА и ФГИС АРШИН.
  • Объемы первичных и периодических поверок за период с 2017г. по н.в.
  • Информация о местах осуществления деятельности организаций-поверителей.
  • Доля рынка поверок в % среди всех организаций, исследуемого города (предоставление информации в графическом и табличном видах).
  • Детальный анализ по каждой из организации, работающей в выбранном городе.
  • Анализ деятельности в разрезе первичных, периодических поверок и видов измерений.
  • Количество поверок по типам СИ в динамике по годам.
  • Индикация импортных аналогов средств поверки (в соответствии с ПЕРЕЧЕНЕМ СИ ОТЕЧЕСТВЕННОГО ПРОИЗВОДСТВА, АНАЛОГИЧНЫХ СРЕДСТВАМ ИЗМЕРЕНИЙ ИМПОРТНОГО ПРОИЗВОДСТВА от 09.2022г)
  • Индикация типов СИ по ПП РФ №250 от 20.04.2010 г.
  • Быстрый анализ контрагентов организаций-поверителей.
  • Анализ цен на поверку СИ по Фед. округу.

Стоимость 3 000 руб.

Кто поверяет Газоанализаторы (СЕАН-Н)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ОРЕНБУРГСКИЙ ЦСМ"
(RA.RU.311228)
РСТ
  • SP-SGT-H2S
  • 56 0 56 8 56 0 56
    ФБУ "САМАРСКИЙ ЦСМ"
    (RA.RU.311429)
    РСТ
  • SP-SGT
  • SP-SGT Senko
  • SP SGT Senko
  • SP- SGT
  • 280 149 0 280 0 0 0 0

    Стоимость поверки Газоанализаторы (СЕАН-Н)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

    Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    SGT

    Номер версии (идентификационный номер) ПО, не ниже

    1.2.6

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    SENKO CO.,LTD.

    Алгоритм вычисления цифрового идентификатора ПО

    CRC16


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены документе РЭ «Газоанализаторы портативные SP-SGT. Руководство по эксплуатации», раздел


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным SP-SGT

    ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    Техническая документация Фирмы «Senko Co., Ltd.» Korea, Республика Корея.

    Правообладатель

    Фирма «Senko Co., Ltd.», Республика Корея

    Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687

    E-mail: sales@senko.co.kr

    Изготовитель

    Фирма «Senko Co., Ltd.», Республика Корея
    Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687
    E-mail: sales@senko.co.kr

    Испытательный центр

    Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
    ИНН 5029124262
    Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28
    Телефон: + 7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Фирма «Senko Co., Ltd.», Республика Корея
    Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687
    E-mail: sales@senko.co.kr

    Газоанализаторы представляют собой автоматические индивидуальные приборы непрерывного действия. Способ отбора пробы - диффузионный.

    В основе принципа действия газоанализатора лежит электрохимический метод определения кислорода, и токсичных газов с последующим преобразованием измеренной концентрации газа в цифровой сигнал, для микропроцессора. Для измерения содержания кислорода и токсичных газов газоанализаторы должны содержать электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.

    Газоанализаторы выпускаются в следующих модификациях: SP-SGT-O2, SP-SGT-CO, SP-SGT-SO2, SP-SGT-H2, SP-SGT-H2S, SP-SGT-NH3, SP-SGT-NO2, SP-SGT-Cl2 и являются одноканальными приборами непрерывного действия.

    Модификации газоанализаторов различаются метрологическими характеристиками.

    Газоанализаторы состоят из герметичного пластикового контейнера, в котором установлены датчики, блок электроники с микропроцессором, монитор, и элемент питания. Газоанализаторы обеспечивают измерение воздушной среды и оповещают о превышении допустимых концентраций газов.

    Газоанализаторы выполнены во взрывобезопасном исполнении с маркировкой взрывозащиты и может эксплуатироваться во взрывоопасных зонах. Газоанализаторы могут работать в широком интервале температур.

    На задней крышке корпуса газоанализатора имеется этикетка, которая содержит следующую информацию:

    • - наименование или условное обозначение газоанализатора;

    • - название предприятия-изготовителя;

    • - наименование определяемого компонента;

    • - маркировка взрывозащиты;

    - заводской номер и год выпуска;

    - номер сертификата и наименование сертификационного органа;

    - страна производитель.

    Газоанализаторы выполняют следующие функции: индикация результатов измерений на цифровом дисплее;

    - подача световой и звуковой сигнализации при превышении концентраций измеряемых газов заданных пороговых уровней.

    Электрическое питание газоанализаторов осуществляется от встроенного литий-тионилхлоридного аккумулятора.

    На лицевой панели корпуса расположены:

    • -   дисплей;

    • -   световая сигнализация;

    • -   кнопочная клавиатура;

    • -    отверстие для диффузионного захода анализируемой среды к сенсорам газоанализатора.

    Степень защиты от внешних воздействий по ГОСТ 14254-15 IP67.

    Знак поверки наносится на свидетельство о поверке и (или) в паспорт газоанализатора, в соответствии с действующим законодательством. Газоанализаторы имеют заводские номера, обеспечивающие идентификацию каждого экземпляра, номер наносится на этикетку печатным способом в виде буквенно-цифрового обозначения. Пломбирование газоанализаторов от несанкционированного доступа не предусмотрено.

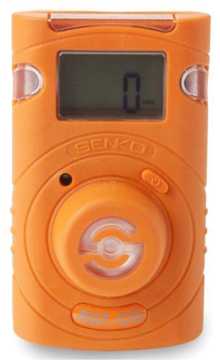

    Общий вид газоанализаторов приведен на рисунке 1.

    Внешний вид. Газоанализаторы (СЕАН-Н), http://oei-analitika.ru

    Рисунок 1 - Общий вид газоанализаторов портативные SP-SGT


    Таблица 5 - Комплектность газоанализаторов

    Наименование

    Обозначение

    Количество

    Г азоанализаторы портативные

    SP-SGT

    1 шт.

    Упаковка

    -

    1 шт.

    Насадка для градуировки

    -

    1 шт.

    Руководство по эксплуатации

    -

    1 экз.


    Таблица 2 - Метрологические характеристики

    Определяемый компонент

    Диапазон измерений определяемого компонента

    Пределы допускаемой основной 1) погрешности

    Предел допускаемого времени установления показаний

    Т0,9д, с

    приведен

    ной2), %

    относитель ной, %

    Кислород (О2)

    от 0 до 30%

    от 0 до 15 %.

    ± 5

    -

    15

    св. 15 до 30 %

    ± 5

    Оксид углерода(СО)

    от 0 до 500

    млн-1

    от 0 до 50 млн-1 включ.

    ± 5

    30

    св. 50 до 500 млн-1

    ± 10

    Сероводород (H2S)

    от 0 до 100

    млн-1

    от 0 до 10 млн-1 включ.

    ± 5

    30

    св. 10 до 100 млн-1

    ± 10

    Диоксид серы (SO)

    от 0 до 20 млн 1

    от 0 до 5 млн-1 включ.

    ± 5

    50

    св. 5 до 20 млн-1

    ± 10

    Водород (H2)

    от 0 до 1000

    млн-1

    от 0 до 100 млн-1 включ.

    ± 5

    60

    св. 100 до 1 000 млн-1

    ± 10

    Аммиак (NH3)

    от 0 до 100

    млн-1

    от 0 до 10 млн-1 включ.

    ± 5

    60

    св. 10 до 100 млн-1

    ± 10

    Диоксид азота(NO2)

    от 0 до 20 млн 1

    от 0 до 5 млн-1 включ.

    ± 5

    40

    св. 5 до 20 млн-1

    ± 10

    Хлор (Cl2)

    от 0 до 20 млн 1

    от 0 до 5 млн-1 включ.

    ± 5

    30

    св. 5 до 20 млн-1

    ± 10

    • 1) В нормальных условиях эксплуатации

    • 2) К верхнему пределу диапазона измерений

    Таблица 3 - Дополнительные метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности;

    ±0,5

    Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в условиях эксплуатации на каждые 10°С температуры от определения основной погрешности, в долях от предела допускаемой основной погрешности для диапазона температур от -40 до +15 и св. +25 до +50 °С

    - для электрохимических сенсоров;

    ±0,5

    Таблица 4- Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды (O2), °С

    • - для токсичных газов; °С

    • - относительная влажность окружающего воздуха, % (без конденсации)

    • - атмосферное давление, кПа

    от -35 до +50 от -40 до +50 от 5 до 95 от 80 до 120

    Время прогрева и выхода прибора в рабочий режим измерений, с не более

    90

    Габаритные размеры, мм, не более (Д*Ш*В)

    49x85x40

    Масса, г, не более

    120

    Маркировка взрывозащиты:

    0Ex ia IIC T4 Ga X

    Средняя наработка на отказ, ч:

    17 520

    Средний срок службы, лет:

    2
