Сведения о средстве измерений: 87083-22 Газоанализаторы портативные

Номер по Госреестру СИ: 87083-22
87083-22 Газоанализаторы портативные
(SP-MGT)

Назначение средства измерений:
Газоанализаторы портативные SP-MGT (далее - газоанализаторы) предназначены для измерения концентраций, объемной доли кислорода, массовой концентрации сероводорода и оксида углерода, довзрывоопасной концентрации метана в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.

сертификация программного обеспечения

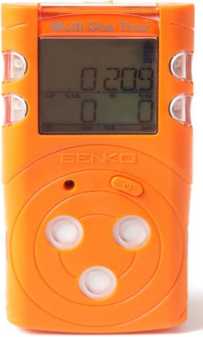

Внешний вид. Газоанализаторы портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы портативные
Рисунок № 1

Общие сведения

Дата публикации - 19.10.2022
Срок свидетельства - 17.10.2027
Номер записи - 189112
ID в реестре СИ - 1402925
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

SP-MGT,

Производитель

Изготовитель - Фирма "Senko Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - V_29 Агрегированные данные по поверкам и годам

Отчет представляет собой выгрузку большого количества обработанных данных по поверкам за выбранный год. Данные выружаются в текстовый файл формата CSV в кодировке windows-1251 с разделителем ";"

Выгрузки могут иметь бльшой размер и включать до 1 миллиона строк.

Структура данных имеет следующий вид:

  • Наименование организации-поверителя
  • Номер аттестата аккредитации
  • Номер типа СИ ФРШИН
  • Наименование типа СИ
  • Количество поверок
  • Количество первичных поверок
  • Количество периодических поверок
  • Количество извещений о непригодности
  • Количество поверок для юр. лиц

Файл может быть легко прочитан любым текстовым редакторам, например: notepad++, notepad или MS Excel. Запускаем программу Excel. Переходим во вкладку «Данные». Кликаем на кнопку на ленте «Из текста», указываем путь к файлу.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок - 3
Выдано извещений - 0
Кол-во периодических поверок - 3
Кол-во средств измерений - 3
Кол-во владельцев - 2
Усредненный год выпуска СИ - 0
МПИ по поверкам - 365 дн.

Приказы РСТ, где упоминается данный тип СИ

№2590 от 2022.10.17 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Газоанализаторы портативные (SP-MGT)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
87083-22 Газоанализаторы портативные (SP-MGT)
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )		 66593-17 Газоанализаторы (СЕАН-П)
Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология») (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью «Бюро аналитического приборостроения «Хромдет-Экология» (ООО «БАП «Хромдет-Экология»)

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87083-22
17.10.2027
 Газоанализаторы портативные, SP-MGT
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
87084-22
17.10.2027
 Газоанализаторы портативные, SP-SGTP
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
87085-22
17.10.2027
 Газоанализаторы портативные, SP-SGT
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
Отчет - V_6 Распределение средств измерений по краям, регионам, городам

Отчёт “Распределение средств измерений по краям, регионам, городам” состоит из трех круговых диаграмм, интерактивной карты и сводной таблицы. Круговые диаграммы являются интерактивными, имеют функции экспорта данных и масштабирования. Сводная таблица, представленная в конце отчёта имеет функции сортировки по любой из колонок, а также поиска по любому из полей. Кроме того, в отчете реализована функция экспорта сырых данные в формате CSV для самостоятельной обработки.

Представленные в отчёте круговые диаграммы отображают информацию о доли поверок, причитающихся на тот или иной административный субъект РФ (округ, регион, город): на первой диаграмме - это распределение поверок по федеральным округам, на второй - по регионам и областям, на третьей - по городам.

Интерактивная карта представляет собой карту России с нанесенными на её маркерами, обозначающими города. В качестве справочной информации по каждому городу отображаются данные о количестве поверок, приходящихся на выбранный город, долю рынка среди всех поверок страны и количество организаций, аккредитованных на поверку в выбранном городе.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (СЕАН-П)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2026 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические
ФБУ "ПРИМОРСКИЙ ЦСМ"
(RA.RU.311500)		 РСТ
  • SP-MGT
    		•  1 0 1 0 0 0 0
    ФБУ "ДАЛЬНЕВОСТОЧНЫЙ ЦСМ"
    (RA.RU.311500)
  • SP-MGT
    		•  2 0 2 0 2 0 2

    Стоимость поверки Газоанализаторы (СЕАН-П)

    Организация, регион Стоимость, руб Средняя стоимость

    Программное обеспечение

    Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.

    Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

    Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

    Таблица 1 - Идентификационные данные программного обеспечения

    Идентификационные данные (признаки)

    Значение

    Идентификационное наименование ПО

    MGT

    Номер версии (идентификационный номер) ПО, не ниже

    2.2

    Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

    SENKO CO.,LTD.

    Алгоритм вычисления цифрового идентификатора ПО

    CRC16


    Знак утверждения типа

    Знак утверждения типа

    наносится на титульный лист руководства по эксплуатации типографским методом.


    Сведения о методиках измерений

    Сведения о методиках (методах) измерений

    приведены документе РЭ «Газоанализаторы портативные SP-MGT. Руководство по эксплуатации», раздел


    Нормативные и технические документы

    Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным SP-MGT

    ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

    Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

    Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

    Техническая документация Фирмы «Senko Co., Ltd.» Korea, Республика Корея.

    Правообладатель

    Фирма «Senko Co., Ltd.», Республика Корея

    Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687

    E-mail: sales@senko.co.kr

    Изготовитель

    Фирма «Senko Co., Ltd.», Республика Корея
    Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687
    E-mail: sales@senko.co.kr

    Испытательный центр

    ТЕСТ»
    Общество с ограниченной ответственностью «ПРОММАШ (ООО «ПРОММАШ ТЕСТ»)
    ИНН 5029124262
    Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28 Телефон: + 7 (495) 481-33-80
    E-mail: info@prommashtest.ru

    Правообладатель

    Фирма «Senko Co., Ltd.», Республика Корея
    Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687
    E-mail: sales@senko.co.kr

    Газоанализаторы представляют собой автоматические индивидуальные приборы непрерывного действия. Способ отбора пробы - диффузионный.

    В основе принципа действия газоанализатора лежит электрохимический метод определения кислорода, и опасных газов, термокаталитический и инфракрасный метод определения углеводородов, с последующим преобразованием измеренной концентрации газа в цифровой сигнал, для микропроцессора. Для измерения содержания кислорода и токсичных газов газоанализаторы должны содержать электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.

    Газоанализаторы выпускаются в следующих модификациях: SP-MGT-P, SP-MGT-N и являются многоканальными приборами непрерывного действия.

    Модификации газоанализаторов различаются метрологическими характеристиками.

    Газоанализатор состоит из герметичного пластикового контейнера в котором установлены датчики, блок электроники с микропроцессором, монитор, и элемент питания. Газоанализатор обеспечивает измерение воздушной среды и оповещает о превышении допустимых концентраций газов.

    Газоанализатор выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты и может эксплуатироваться во взрывоопасных зонах.

    Газоанализатор может работать в широком интервале температур. Он защищен от проникновения воды и пыли и предназначен для работы в самых тяжелых условиях.

    На задней крышке корпуса газоанализатора имеется этикетка, которая содержит следующую информацию:

    • - наименование или условное обозначение газоанализатора;

    • - название предприятия-изготовителя;

    • - наименование определяемого компонента;

    • - маркировка взрывозащиты;

    • - заводской номер и год выпуска;

    • - номер сертификата и наименование сертификационного органа;

    • - страна производитель

    Газоанализаторы выполняют следующие функции:

    - индикация результатов измерений на цифровом дисплее;

    - подача световой и звуковой сигнализации при превышении концентраций измеряемых газов заданных пороговых уровней;

    Электрическое питание газоанализаторов осуществляется от встроенного литий-ионного аккумулятора.

    На лицевой панели корпуса расположены:

    • -   дисплей;

    • -   световая сигнализация;

    • -   кнопочная клавиатура;

    • -   3 отверстия для диффузионного захода анализируемой среды к сенсорам газоанализатора.

    Степень защиты от внешних воздействий по ГОСТ 14254-15 IP67.

    Знак поверки наносится на свидетельство о поверке. Нанесение знака поверки на газоанализаторы не предусмотрено.

    Общий вид газоанализаторов приведен на рисунке 1.

    Внешний вид. Газоанализаторы (СЕАН-П), http://oei-analitika.ru

    Рисунок 1 -Газоанализаторы портативные SP-MGT


    Таблица 5 - Комплектность газоанализаторов

    Наименование

    Обозначение

    Количество

    Г азоанализаторы портативные

    SP-MGT

    1 шт.

    Зарядное устройство

    -

    1 шт.

    Упаковка

    -

    1 шт.

    Насадка для градуировки

    -

    1 шт.


    Таблица 2 - Метрологические характеристики

    Определяемый компонент

    Диапазон измерений определяемого компонента

    Пределы допускаемой основной 1) погрешности

    Предел допускаемого времени установления показаний

    Т0,9д, с

    абсолютной

    относительной

    Кислород (О2)

    от 0 до 30%

    -

    ± 3

    15

    Оксид углерода(СО)

    от 0 до 500 млн-

    1

    от 0 до 50 млн-1

    включ.

    ±5 млн-1

    -

    30

    св. 50 до 500 млн-1

    -

    ±10 %

    Сероводород (H2S)

    от 0 до 100 млн-

    1

    от 0 до 10 млн-1

    включ.

    ±5 млн-1

    -

    30

    св. 10 до 100 млн-1

    -

    ±10 %

    Метан(СН4)

    от 0 до 100 %

    НКПР

    от 0 до 50 %

    НКПР

    ±5 % НКПР

    -

    30

    св. 50 до 100%

    НКПР

    -

    ±10 %

    • 1) В нормальных условиях эксплуатации

    • 2) Значения НКПР горючих газов указаны в соответствии с ГОСТ 31610.20-1-2020.

    Таблица 3 - Дополнительные метрологические характеристики

    Наименование характеристики

    Значение

    Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности;

    ±0,5

    Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в условиях эксплуатации на каждые 10°С температуры от определения основной погрешности, в долях от предела допускаемой основной погрешности для диапазона температур от -20 до +15 и св. +25 до +50 °С

    • - для электрохимических сенсоров;

    • - для термокаталитических сенсоров;

    • - для инфракрасных сенсоров.

    ±0,5

    ±0,5

    ±0,5

    Таблица 4- Основные технические характеристики

    Наименование характеристики

    Значение

    Условия эксплуатации:

    • - температура окружающей среды, °С

    • - относительная влажность окружающего воздуха, % (без конденсации)

    • - атмосферное давление, кПа

    от -20 до +50

    от 10 до 90 от 80 до 120

    Минимальное время беспрерывной работы:

    • a) - электрохимический сенсор, ч

    • - инфракрасный сенсор, ч

    • b) - электрохимический сенсор, ч

    • - термокаталитических сенсоров, ч

    1 440

    24

    Время прогрева и выхода прибора в рабочий режим измерений, с не более

    90

    Габаритные размеры, мм, не более (Д*Ш*В)

    60x40x118

    Масса, г, не более

    240

    Маркировка взрывозащиты

    0Ex da ia IIC T4 Ga X

    0Ex ia IIC T4 Ga X

    Средний срок службы, лет:

    2

    Средняя наработка на отказ, ч:

    17 520
