Сведения о средстве измерений: 87084-22 Газоанализаторы портативные

Номер по Госреестру СИ: 87084-22
87084-22 Газоанализаторы портативные
(SP-SGTP)

Назначение средства измерений:
Газоанализаторы портативные SP-SGTP (далее - газоанализаторы) предназначены для измерения концентраций, объемной доли кислорода, массовой концентрации сероводорода и оксида углерода, диоксида серы, водорода, аммиака, диоксида азота и хлора в воздухе рабочей зоны и подачи предупредительной сигнализации о достижении установленных пороговых значений.

сертификация программного обеспечения
Внешний вид. Газоанализаторы портативные, http://oei-analitika.ru рисунок № 1
Внешний вид.
Газоанализаторы портативные
Рисунок № 1

Общие сведения

Дата публикации - 18.10.2022
Срок свидетельства - 17.10.2027
Номер записи - 189113
ID в реестре СИ - 1402926
Тип производства - серийное
Описание типа

Поверка

Интервал между поверками по ОТ - 1 год
Наличие периодической поверки - Да
Методика поверки

Модификации СИ

Производитель

Изготовитель - Фирма "Senko Co., Ltd."
Страна - КОРЕЯ, РЕСПУБЛИКА
Населенный пункт -
Уведомление о начале осуществления предпринимательской деятельности -

Отчет - MV_12 Проверить как часто используются эталоны (по всем аккредитованным организациям)

Отчет позволяет оценить частоту использования эталонов в РФ.
Период исследований: 01.01.2020 - н.в.
Анализ проводится по ГЭТ, аттестованным эталонам или СИ, применяемым в качестве эталонов.
Отчет будет особенно полезен при осуществлении надзорной деятельности.
Входными фильтрами являются: минимальное количество поверок в год, год исследования (с функцией множественного выбора) и вид эталона(с функцией множественного выбора).
В отчете присутствуют перекрестные ссылки на иные отчеты.

Стоимость 200 руб. или по подписке

Статистика

Кол-во поверок -
Выдано извещений -
Кол-во периодических поверок -
Кол-во средств измерений -
Кол-во владельцев -
Усредненный год выпуска СИ -
МПИ по поверкам - дн.

Приказы РСТ, где упоминается данный тип СИ

№2590 от 2022.10.17 ПРИКАЗ_Об утверждении типов средств измерений (19)

Наличие аналогов СИ: Газоанализаторы портативные (SP-SGTP)

ИМПОРТНОЕ СИ
№ в реестре, наименование СИ, обозначение, изголовитель		 ОТЕЧЕСТВЕННЫЙ АНАЛОГ
№ в реестре, наименование СИ, обозначение, изголовитель
87084-22 Газоанализаторы портативные (SP-SGTP)
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА )		 57790-14 Газоанализаторы (СЕАН-Н)
Общество с ограниченной ответственностью "Бюро аналитического приборостроения "Хромдет-Экология" (ООО "БАП "Хромдет-Экология") (РОССИЯ г. Москва)

Все средства измерений Общество с ограниченной ответственностью "Бюро аналитического приборостроения "Хромдет-Экология" (ООО "БАП "Хромдет-Экология")

№ в реестре
cрок св-ва 		Наименование СИ, обозначение, изголовитель ОТ, МП МПИ
87083-22
17.10.2027
 Газоанализаторы портативные, SP-MGT
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
87084-22
17.10.2027
 Газоанализаторы портативные, SP-SGTP
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
87085-22
17.10.2027
 Газоанализаторы портативные, SP-SGT
Фирма "Senko Co., Ltd." (КОРЕЯ, РЕСПУБЛИКА ) 		ОТ
МП 		1 год
Отчет - V_27 Дерево связей организации за 6 месяцев

Отчет позволяет наглядно в виде графа показать основных клинетов организации-поверителя и связи между ними. На графе представлено два типа связей: 1 - связи между выбранной организацией-повериетлем и ее клиентами (красные линии) и 2 - связи между клиентами и иными поверителями (серые линии).

В качестве исходных данных берутся поверки организации-поверителя за последние пол года. Для удобства отображения максимальное количество связей (красные линии) ограничено 2000 (можно поиграться фильтрами). Количество вторичных связей (серые линии) ограничено 10.

Для удобства отображения данных сделано ограничение в виде минимального количества поверок (100 штук), необходимых для формирования связи. Т.е., если между выбранной организацией и клиентмом за все время было сделано менее 100 поверок, то такая связь формироваться не будет.

Стоимость 200 руб. или по подписке

Кто поверяет Газоанализаторы (СЕАН-Н)

Наименование организации Cтатус Поверенные модификации Кол-во поверок Поверок в 2024 году Первичных поверок Периодических поверок Извещений Для юриков Для юриков первичные Для юриков периодические

Стоимость поверки Газоанализаторы (СЕАН-Н)

Организация, регион Стоимость, руб Средняя стоимость

Программное обеспечение

Газоанализаторы имеют встроенное программное обеспечение, предназначенное для управления газоанализаторами, считывания, отображения, хранения и передачи данных.

Уровень защиты программного обеспечения «средний» в соответствии с Р 50.2.0772014.

Влияние встроенного ПО СИ на метрологические характеристики газоанализаторов учтено при нормировании метрологических характеристик.

Таблица 1 - Идентификационные данные программного обеспечения

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

SGTP

Номер версии (идентификационный номер) ПО, не ниже

2.0.5

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

SENKO CO.,LTD.

Алгоритм вычисления цифрового идентификатора ПО

CRC16


Знак утверждения типа

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским методом.


Сведения о методиках измерений

Сведения о методиках (методах) измерений

приведены документе РЭ «Газоанализаторы портативные SP-SGTP. Руководство по эксплуатации», раздел


Нормативные и технические документы

Нормативные и технические документы, устанавливающие требования к газоанализаторам портативным SP-SGTP

ГОСТ Р 52350.29-1-2010 Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов;

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;

Приказ Росстандарта от 31 декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;

Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений»;

Техническая документация Фирмы «Senko Co., Ltd.», Республика Корея.

Правообладатель

Фирма «Senko Co., Ltd.», Республика Корея

Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687

E-mail: sales@senko.co.kr

Изготовитель

Фирма «Senko Co., Ltd.», Республика Корея
Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687
E-mail: sales@senko.co.kr

Испытательный центр

Общество с ограниченной ответственностью «ПРОММАШ ТЕСТ» (ООО «ПРОММАШ ТЕСТ»)
ИНН 5029124262
Адрес: 119415, г. Москва, пр-т Вернадского, д. 41, стр. 1, пом. I, комн. 28
Телефон: + 7 (495) 481-33-80
E-mail: info@prommashtest.ru

Правообладатель

Фирма «Senko Co., Ltd.», Республика Корея
Адрес: 73, Oesammi-ro 15beon-gil, Osan-si, Gyeonggi-do, 18111, Republic of Korea Телефон (факс): +82-31-831-5687
E-mail: sales@senko.co.kr

Газоанализаторы представляют собой автоматические индивидуальные приборы непрерывного действия. Способ отбора пробы - диффузионный.

В основе принципа действия газоанализатора лежит электрохимический метод определения кислорода, и токсичных газов с последующим преобразованием измеренной концентрации газа в цифровой сигнал, для микропроцессора. Для измерения содержания кислорода и токсичных газов газоанализаторы должны содержать электрохимические сенсоры, принцип измерения которых основан на измерении тока, вырабатываемого при взаимодействии электродов сенсора с целевым газом.

Газоанализаторы выпускаются в следующих модификациях: SP-SGTP-O2, SP-SGTP-CO, SP-SGTP-SO2, SP-SGTP-H2, SP-SGTP-H2S, SP-SGTP-NH3, SP-SGTP-NO2, SP-SGTP-Cl2 и являются одноканальными приборами непрерывного действия.

Модификации газоанализаторов различаются метрологическими характеристиками.

Газоанализатор состоит из герметичного пластикового контейнера в котором установлены датчики, блок электроники с микропроцессором, монитор, и элемент питания. Газоанализатор обеспечивает измерение воздушной среды и оповещает о превышении допустимых концентраций газов.

Газоанализатор выполнен во взрывобезопасном исполнении с маркировкой взрывозащиты и может эксплуатироваться во взрывоопасных зонах.

Газоанализатор может работать в широком интервале температур. Он защищен от проникновения воды и пыли и предназначен для работы в самых тяжелых условиях.

На задней крышке корпуса газоанализатора имеется этикетка, которая содержит следующую информацию:

  • - наименование или условное обозначение газоанализатора;

  • - название предприятия-изготовителя;

  • - наименование определяемого компонента;

  • - маркировка взрывозащиты;

  • - заводской номер и год выпуска;

  • - номер сертификата и наименование сертификационного органа;

  • - страна производитель

Газоанализаторы выполняют следующие функции:

- индикация результатов измерений на цифровом дисплее;

- подача световой и звуковой сигнализации при превышении концентраций измеряемых газов заданных пороговых уровней;

Газоанализаторы имеют степень защиты от внешних воздействий IP67.

Электрическое питание газоанализаторов осуществляется от встроенного Литий-тионилхлоридного аккумулятора.

На лицевой панели корпуса расположены:

  • -   дисплей;

  • -    световая сигнализация;

  • -    кнопочная клавиатура;

  • -   отверстие для диффузионного захода анализируемой среды к сенсорам газоанализатора.

Знак поверки наносится на свидетельство о поверке. Нанесение знака поверки на газоанализаторы не предусмотрено.

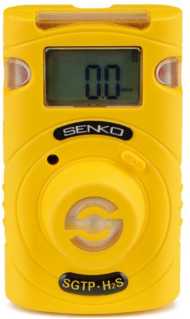

Общий вид газоанализаторов представлен на рисунке 1.

Внешний вид. Газоанализаторы (СЕАН-Н), http://oei-analitika.ru

Рисунок 1 -Газоанализаторы портативные SP-SGTP


Таблица 4 - Комплектность газоанализаторов

Наименование

Обозначение

Количество

Г азоанализатор портативный

SP-SGTP

1 шт.

Упаковка

-

1 шт.

Насадка для градуировки

-

1 шт.

Руководство по эксплуатации

-

1 экз.


Таблица 1 - Метрологические характеристики

Определяемый компонент

Диапазон измерений определяемого компонента

Пределы допускаемой основной 1) погрешности

Предел допускаемого времени установления показаний

Т0,9д, с

приведен

ной2), %

относитель ной, %

Кислород (О2)

от 0 до 30%

от 0 до 15 %.

± 5

-

15

св. 15 до 30 %

± 5

Оксид углерода(СО)

от 0 до 500

млн-1

от 0 до 50 млн-1 включ.

± 5

30

св. 50 до 500 млн-1

± 10

Сероводород

(H2S)

от 0 до 100

млн-1

от 0 до 10 млн-1 включ.

± 5

30

св. 10 до 100 млн-1

± 10

Диоксид серы (SO)

от 0 до 20 млн 1

от 0 до 5 млн-1 включ.

± 5

50

св. 5 до 20 млн-1

± 10

Водород (H2)

от 0 до 1000

млн-1

от 0 до 100 млн-1 включ.

± 5

60

св. 100 до 1 000 млн-1

± 10

Аммиак (NH3)

от 0 до 100

млн-1

от 0 до 10 млн-1 включ.

± 5

60

св. 10 до 100 млн-1

± 10

Диоксид азота(NO2)

от 0 до 20 млн 1

от 0 до 5 млн-1 включ.

± 5

40

св. 5 до 20 млн-1

± 10

Хлор (CI2)

от 0 до 20 млн 1

от 0 до 5 млн-1 включ.

± 5

30

св. 5 до 20 млн-1

± 10

  • 1) В нормальных условиях эксплуатации

  • 2) К верхнему пределу диапазона измерений

Таблица 2 - Дополнительные метрологические характеристики

Наименование характеристики

Значение

Пределы допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности;

±0,5

Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в условиях эксплуатации на каждые 10°С температуры от определения основной погрешности, в долях от предела допускаемой основной погрешности для диапазона температур от -40 до +15 и св. +25 до +50 °С

- для электрохимических сенсоров;

±0,5

Таблица 3 - Основные технические характеристики

Наименование характеристики

Значение

Условия эксплуатации:

  • - температура окружающей среды (O2, SO2) , °С

  • - для токсичных газов (CO, H2S, NH3, NO2, H2); °С

  • - для (Cl2); °С

  • - относительная влажность окружающего воздуха, % (без конденсации)

  • - атмосферное давление, кПа

от -30 до +50 от -40 до +50 от -20 до +40 от 5 до 95 от 80 до 120

Время прогрева и выхода прибора в рабочий режим измерений, с не более

90

Габаритные размеры, мм, не более (ДхШхВ)

49x85x40

Наименование характеристики

Значение

Масса, г, не более

120

Маркировка взрывозащиты

0Ex ia IIC T4 Ga X

Средний срок службы, лет

2

Средняя наработка на отказ, ч

17 520
